Układ TN-S porządkuje ochronę przeciwporażeniową w instalacji: przewód ochronny PE i neutralny N pracują osobno, a to daje czytelniejszy podział funkcji, lepszą współpracę z zabezpieczeniami różnicowoprądowymi i mniej błędów przy modernizacji. W praktyce ta sieć TN-S wraca przy projektowaniu domu, wymianie rozdzielnicy, doborze kabli oraz sprawdzaniu, czy stara instalacja da się bezpiecznie unowocześnić. Poniżej wyjaśniam, jak ten układ działa, czym różni się od innych rozwiązań i na co zwrócić uwagę, żeby nie popełnić kosztownego błędu.
Najważniejsze rzeczy, które warto wiedzieć o układzie TN-S
- PE i N są rozdzielone na całej długości instalacji, więc każdy z przewodów ma inną funkcję i nie wolno ich mieszać.
- W obwodach trójfazowych standardem jest kabel 5-żyłowy: L1, L2, L3, N i PE.
- TN-S dobrze współpracuje z wyłącznikami różnicowoprądowymi, bo układ przewodów jest przewidywalny.
- W nowych i modernizowanych budynkach ten układ jest zwykle bezpiecznym i logicznym wyborem dla instalacji wewnętrznej.
- Mostek PE-N za RCD to błąd, który potrafi rozwalić ochronę i wywoływać niepotrzebne wyzwolenia.
- Sam wygląd rozdzielnicy nie wystarcza do oceny układu. Ostatecznie liczą się pomiary i poprawny odbiór.
Na czym polega układ TN-S
W układzie TN-S punkt neutralny źródła zasilania jest uziemiony, a w całej instalacji przewód ochronny PE i przewód neutralny N prowadzi się osobno. To podstawowa cecha, od której zależy sposób ochrony przeciwporażeniowej, działanie zabezpieczeń oraz logika całej rozdzielnicy. W praktyce oznacza to, że PE odpowiada za ochronę części przewodzących dostępnych, a N prowadzi prąd roboczy, czyli ten wynikający z normalnej pracy odbiorników.
Najczytelniej widać to w instalacji trójfazowej, gdzie zamiast wspólnego przewodu ochronno-neutralnego stosuje się pięć żył: L1, L2, L3, N i PE. W obwodach jednofazowych układ jest prostszy, ale zasada pozostaje ta sama: przewód ochronny nie powinien być traktowany jak przewód roboczy. Ja właśnie od tego zaczynam analizę każdej instalacji, bo gdy ktoś miesza funkcje PE i N, problem szybko pojawia się nie tylko na papierze, ale też w działaniu zabezpieczeń.
Ta różnica najlepiej wybrzmiewa na tle innych układów, bo dopiero wtedy widać, co naprawdę daje oddzielny PE, a co wynika tylko z nazwy na schemacie.
Czym TN-S różni się od TN-C, TN-C-S i TT
W praktyce porównanie układów jest ważniejsze niż sama definicja. Inwestor, wykonawca i właściciel budynku często mówią o „uziemieniu”, choć w rzeczywistości chodzi o różne systemy pracy sieci i zupełnie inne konsekwencje dla ochrony. Poniżej zestawiam najważniejsze różnice tak, jak patrzę na nie podczas projektu albo modernizacji.
| Układ | Jak pracują przewody | Co go charakteryzuje | Typowe zastosowanie | Najważniejsza uwaga |
|---|---|---|---|---|
| TN-C | PE i N są połączone w jeden przewód PEN | Rozwiązanie starsze, proste, ale mniej wygodne dla nowoczesnej ochrony | Starsze sieci i stare instalacje | Uszkodzenie PEN może mieć poważne skutki dla bezpieczeństwa |
| TN-C-S | Najpierw jest PEN, potem następuje rozdział na PE i N | Układ mieszany, bardzo częsty w praktyce modernizacyjnej | Zasilanie budynków z sieci publicznej i modernizacje | Po punkcie rozdziału PE i N nie wolno znowu łączyć |
| TN-S | PE i N są rozdzielone od początku do końca instalacji | Najczytelniejszy układ dla instalacji odbiorczej | Nowe i modernizowane instalacje wewnętrzne | Najlepiej współpracuje z RCD i rozdzielnicą podzieloną funkcjonalnie |
| TT | Odbiorca ma własny uziom, niezależny od przewodu ochronnego zasilania | Wymaga dobrego zaprojektowania ochrony i kontroli uziemienia | Niektóre obiekty i lokalizacje szczególne | Tu jakość uziomu ma większe znaczenie niż w TN-S |
Najczęstsze nieporozumienie jest takie, że ktoś mówi o TN-S, a w rzeczywistości opisuje TN-C-S z rozdziałem PEN w złączu albo w głównej rozdzielnicy. To nie jest tylko akademicka różnica. Od miejsca rozdziału zależy prowadzenie przewodów, zasady ochrony i to, jak zachowają się zabezpieczenia przy awarii. Gdy już to uporządkujemy, można przejść do tego, gdzie TN-S faktycznie spotyka się w budynku.
Gdzie spotyka się TN-S w praktyce

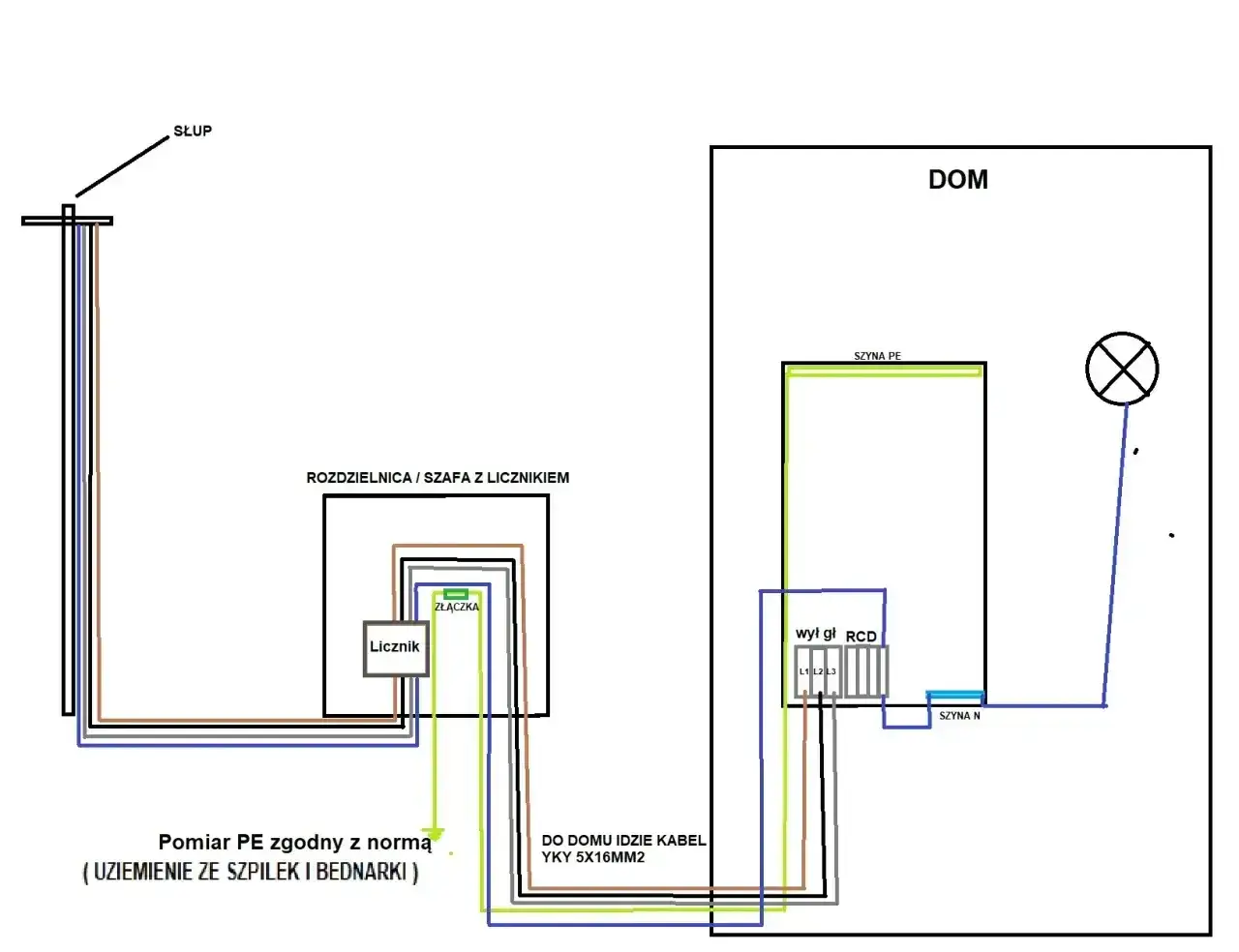

W nowych budynkach mieszkalnych, biurach i obiektach usługowych TN-S jest najwygodniejszym układem dla instalacji wewnętrznej. W domu jednorodzinnym często spotykam rozwiązanie, w którym zasilanie z sieci do budynku przychodzi jako TN-C-S, ale po rozdziale w głównej rozdzielnicy cała instalacja odbiorcza działa już jak TN-S. To ważne rozróżnienie, bo nie każdy odcinek tej samej inwestycji musi mieć identyczny charakter.
- W obwodach gniazdowych TN-S daje czytelny podział ról między przewodem ochronnym a neutralnym.
- W oświetleniu i automatyce budynkowej ułatwia dobór zabezpieczeń i diagnostykę usterek.
- W kuchniach, łazienkach i innych strefach podwyższonego ryzyka poprawia współpracę z RCD.
- W halach i małych zakładach przemysłowych ogranicza chaos w rozdzielnicy, jeśli instalacja jest dobrze zaprojektowana od początku.
Najbardziej praktyczna zasada jest prosta: jeśli za punktem rozdziału masz osobne PE i N, to wewnątrz obiektu mówisz już o TN-S. To właśnie dlatego przy modernizacjach tak łatwo pomylić układ sieci z samą historią zasilania. Skoro wiadomo, gdzie ten układ występuje, warto umieć go rozpoznać bez zgadywania.
Jak rozpoznać TN-S w rozdzielnicy i na schemacie
Najłatwiej zacząć od rozdzielnicy. W układzie TN-S widzisz osobną szynę PE i osobną szynę N, a przewody są prowadzone tak, by ich funkcje się nie mieszały. Na schematach przewód ochronny oznacza się zwykle kolorem żółto-zielonym, a neutralny jasnoniebieskim. To jednak tylko wskazówki wizualne, a nie ostateczny dowód.
| Co widzisz | Co to zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|
| Oddzielna szyna PE i oddzielna szyna N | Układ TN-S albo instalację po rozdziale PEN | Sprawdź, czy za tym punktem nie ma ponownego połączenia przewodów |
| Wyłącznik różnicowoprądowy obejmuje fazy i N | Układ przygotowany do ochrony dodatkowej | PE nie przechodzi przez RCD |
| W obwodach trójfazowych kabel 5-żyłowy | Typowe prowadzenie w TN-S | To nie dowód sam w sobie, ale bardzo mocna wskazówka |
| Mostek między PE i N w gnieździe lub pod RCD | Błąd wykonawczy | Takie połączenie zaburza działanie ochrony |
Ja zawsze powtarzam jedną rzecz: kolor przewodu pomaga, ale nie zastępuje dokumentacji i pomiarów. Rozdzielnica może wyglądać poprawnie, a i tak kryć błąd połączeń. Dlatego sam wygląd nie wystarcza, zwłaszcza gdy instalacja była przerabiana kilka razy. A skoro wygląd może mylić, przechodzę do błędów, które najczęściej widzę przy modernizacji.
Najczęstsze błędy przy modernizacji i odbiorze
Najwięcej problemów nie bierze się z samej idei TN-S, tylko z wykonania. W praktyce spotykam podobny zestaw błędów, niezależnie od tego, czy chodzi o dom jednorodzinny, mały lokal usługowy czy starszy blok po remoncie rozdzielnicy.
- Łączenie PE i N za wyłącznikiem różnicowoprądowym. To jeden z najgorszych nawyków, bo RCD zaczyna działać nieprzewidywalnie albo wybija bez wyraźnej przyczyny.
- Traktowanie starego PEN jak zwykłego PE. Jeśli układ wymaga rozdziału, trzeba go wykonać w odpowiednim miejscu, a nie „domyślać” w kilku punktach instalacji.
- Brak ciągłości przewodu ochronnego. Pęknięty lub źle podłączony PE oznacza, że obudowa urządzenia może znaleźć się w niebezpiecznym stanie mimo poprawnego schematu.
- Źle zrobione połączenia wyrównawcze. Główna szyna uziemiająca, czyli GSU, ma łączyć uziom, PE i metalowe elementy instalacji tak, by wyrównać potencjały. Jeśli jest zrobiona byle jak, ochrona traci sens.
- Odbiór bez pomiarów. Sama „ładna rozdzielnica” nie dowodzi niczego. Trzeba sprawdzić ciągłość PE, impedancję pętli zwarcia, izolację obwodów i działanie RCD.
W układzie TN-S szczególnie ważne jest to, że ochrona nie może zależeć od przypadkowego połączenia w gnieździe czy w puszce. Jeżeli modernizacja ma sens, to tylko wtedy, gdy wykonuje się ją konsekwentnie, od rozdziału przewodów aż po pomiary końcowe. Zanim uznasz instalację za gotową, trzeba domknąć temat odbioru i sprawdzić, czy wszystko rzeczywiście działa tak, jak wygląda.
Co sprawdzić przed odbiorem instalacji TN-S
Przed odbiorem patrzę przede wszystkim na trzy rzeczy: poprawny rozdział przewodów, ciągłość ochrony i wyniki pomiarów. To brzmi prosto, ale właśnie na tym etapie wychodzą błędy, które później są najdroższe do naprawy.
- Czy przewód PE ma ciągłość do każdej obudowy urządzenia i każdej metalowej części, która tego wymaga.
- Czy przewód N nie jest nigdzie przypadkowo połączony z PE za punktem rozdziału.
- Czy obwody z RCD są podłączone zgodnie z zasadą, że przez wyłącznik przechodzą fazy i N, ale nie PE.
- Czy przekroje przewodów i zaciski w rozdzielnicy odpowiadają rzeczywistemu obciążeniu oraz sposobowi ułożenia kabli.
- Czy wykonano pomiary skuteczności ochrony przeciwporażeniowej oraz sprawdzono zadziałanie zabezpieczeń.
Jeżeli chcesz przejść z układu mieszanego do pełnego TN-S, nie robi się tego jedną zworką ani samą wymianą osprzętu. Potrzebny jest spójny projekt, poprawny montaż i protokół z pomiarów. Dobrze zaprojektowany TN-S nie rzuca się w oczy, bo po prostu działa: rozdzielnica jest czytelna, zabezpieczenia zachowują się przewidywalnie, a instalacja daje się bezpiecznie eksploatować przez lata. Właśnie dlatego traktuję go jako solidną bazę dla nowych i modernizowanych obiektów, a nie jako detal do odhaczenia.
