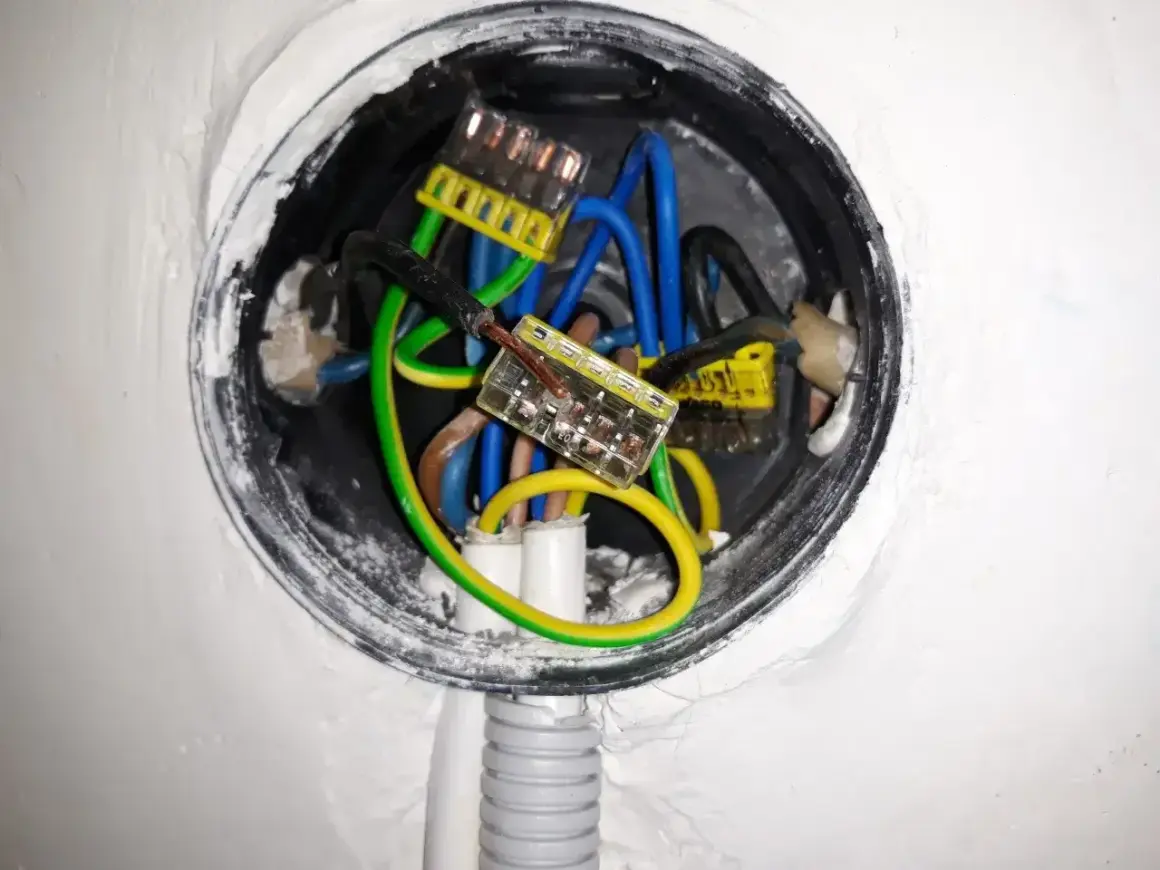

W starszych instalacjach wciąż spotyka się zerowanie, czyli sposób ochrony przeciwporażeniowej oparty na połączeniu metalowych części urządzenia z przewodem ochronno-neutralnym. To rozwiązanie nie polega na „magii uziomu”, tylko na takim poprowadzeniu prądu uszkodzeniowego, by zabezpieczenie odłączyło zasilanie szybko i przewidywalnie. Poniżej wyjaśniam, jak to działa, gdzie ma sens, jak odróżnić je od uziemienia i RCD oraz na co zwrócić uwagę przy remoncie starej instalacji.
Najważniejsze zasady, które decydują o skuteczności ochrony
- To rozwiązanie działa głównie w układzie TN-C, gdzie przewód PEN pełni jednocześnie funkcję ochronną i neutralną.
- Skuteczność zależy od ciągłości przewodu PEN, niskiej impedancji pętli zwarcia i poprawnie dobranego zabezpieczenia nadprądowego.
- W nowych obwodach zwykle lepszym kierunkiem jest rozdział PEN na PE i N oraz zastosowanie dodatkowej ochrony różnicowoprądowej.
- Nie wolno mylić tej metody z samym uziemieniem ani traktować mostka w gnieździe jako uniwersalnej prowizorki.
- Po modernizacji trzeba wykonać pomiary: ciągłość przewodów, impedancję pętli zwarcia i czas wyłączenia zabezpieczeń.
Na czym polega ochrona w układzie TN-C
Patrząc praktycznie, chodzi o bardzo prostą zasadę: jeśli na obudowie urządzenia pojawi się faza, prąd ma natychmiast popłynąć drogą o małej impedancji przez przewód PEN do źródła zasilania. Wtedy bezpiecznik albo wyłącznik nadprądowy ma zadziałać na tyle szybko, by napięcie dotykowe nie zdążyło utrzymać się niebezpiecznie długo. To właśnie dlatego ten sposób ochrony zalicza się do grupy rozwiązań opartych na samoczynnym wyłączeniu zasilania.
Najważniejsze jest tu jedno: nie wystarczy samo „podłączenie bolca”. Cały układ musi mieć odpowiednio małą impedancję pętli zwarcia, czyli drogę, którą popłynie prąd uszkodzeniowy. Jeśli ta droga jest zbyt długa, zbyt słaba albo gdzieś przerwana, zabezpieczenie może nie wyłączyć obwodu w wymaganym czasie. Wtedy na obudowie urządzenia zamiast szybkiego odłączenia zostaje niebezpieczne napięcie.
W praktyce widzę, że wiele osób myli ten mechanizm z uziemieniem. To błąd. W tym rozwiązaniu ziemia nie jest „odbiornikiem” prądu awarii, tylko elementem szerszego układu ochronnego. Całość działa poprawnie dopiero wtedy, gdy przewód ochronno-neutralny jest ciągły, a zabezpieczenie dobrane tak, by zadziałało przy uszkodzeniu izolacji. To prowadzi od razu do pytania, gdzie taki układ w ogóle wolno i warto stosować.
Gdzie ten sposób ochrony ma sens, a gdzie już nie
To rozwiązanie spotyka się przede wszystkim w starszych, stałych instalacjach wykonanych w układzie TN-C. W takich instalacjach jeden przewód PEN pełni funkcję ochronną i neutralną, a mostek w gnieździe albo połączenie ochronne w rozdzielnicy ma zapewnić szybkie wyłączenie zasilania przy zwarciu do obudowy. Z technicznego punktu widzenia ma to sens tylko wtedy, gdy cały tor jest zgodny z wymaganiami dla przewodu PEN.
W praktyce projektowej i modernizacyjnej kluczowy jest przekrój przewodu PEN. Dla instalacji stałych przyjmuje się minimum 10 mm² Cu albo 16 mm² Al. To nie jest detal, który można pominąć „bo działa od lat”. Taki próg wynika z potrzeby zachowania zarówno wytrzymałości mechanicznej, jak i odpowiednich warunków ochrony. Jeżeli przewód jest cieńszy, rozwiązanie przestaje być poprawnym punktem odniesienia dla ochrony przeciwporażeniowej.
W nowych obwodach zwykle dąży się do układu TN-C-S albo TN-S, czyli do rozdzielenia funkcji ochronnej i neutralnej. W instalacjach typu TT logika ochrony jest jeszcze inna i nie opiera się na takim mostkowaniu bolca z przewodem roboczym. Dlatego przy ocenie starej instalacji nie wystarczy wiedzieć, że „jest bolec”. Trzeba sprawdzić, w jakim układzie sieci pracuje obiekt i czy dany obwód faktycznie spełnia warunki ochrony. Skoro to już jasne, warto zobaczyć schemat działania w praktyce.
Jak wygląda to w praktyce przy uszkodzeniu izolacji
Najprościej rzecz ujmując, scenariusz wygląda tak: przewód fazowy dotyka metalowej obudowy urządzenia, a prąd zwarciowy płynie przez połączenie ochronne i przewód PEN do źródła. Jeśli tor jest poprawny, prąd rośnie gwałtownie i wyłącznik nadprądowy albo bezpiecznik przerywa obwód. Dla użytkownika oznacza to, że obudowa nie pozostaje długo pod napięciem.
To właśnie dlatego tak ważna jest ciągłość przewodu ochronno-neutralnego. Gdy PEN zostanie przerwany, poluzowany albo źle skręcony, obudowy podłączonych urządzeń mogą znaleźć się pod napięciem roboczym. To nie jest teoretyczne ryzyko z podręcznika. W starych instalacjach najgroźniejsze awarie biorą się właśnie z luźnych zacisków, korozji połączeń i prowizorycznych napraw wykonywanych bez pomiarów.
Warto też odróżnić działanie zabezpieczenia od samego „bolca”. Bolec niczego nie zabezpiecza sam z siebie; jest tylko punktem przyłączenia części dostępnej do układu ochronnego. Cała skuteczność bierze się z tego, że w chwili uszkodzenia powstaje odpowiednio duży prąd i zabezpieczenie zadziała w krótkim czasie. Właśnie dlatego ten temat trzeba czytać razem z uziemieniem, połączeniami wyrównawczymi i ochroną różnicowoprądową.
Czym to się różni od uziemienia i ochrony różnicowoprądowej
Tu najłatwiej o nieporozumienie, więc porządkuję to najprościej, jak się da. Uziemienie stabilizuje potencjał względem ziemi, ale samo w sobie nie gwarantuje szybkiego odłączenia obwodu. Wyłącznik różnicowoprądowy wykrywa prąd upływu i potrafi bardzo dobrze zwiększyć bezpieczeństwo, ale wymaga poprawnie zorganizowanego układu przewodów ochronnych i neutralnych. Połączenia wyrównawcze z kolei zmniejszają różnice potencjałów między metalowymi częściami budynku.
| Rozwiązanie | Co robi | Najważniejsze ograniczenie | Gdzie ma sens |
|---|---|---|---|
| Połączenie obudowy z PEN | Tworzy drogę dla prądu zwarciowego, który ma wyłączyć zasilanie | Wymaga ciągłości PEN i właściwego przekroju | Stare instalacje TN-C, część modernizacji TN-C-S |
| Uziemienie | Odprowadza potencjał do ziemi i stabilizuje układ | Samo nie daje pewności szybkiego wyłączenia | Każda dobrze zaprojektowana instalacja |
| Wyłącznik różnicowoprądowy | Odłącza obwód przy wykryciu różnicy prądów | Nie naprawia złego połączenia PEN i nie zastępuje ochrony podstawowej | Nowe obwody, szczególnie z osobnym PE i N |
| Połączenia wyrównawcze | Ograniczają napięcia dotykowe między metalowymi elementami | Nie są samodzielną ochroną przed zwarciem do obudowy | Łazienki, kotłownie, rozdzielnice, budynki z rozbudowaną instalacją |
Jeśli mam wskazać jedną rzecz, którą użytkownicy najczęściej mylą, to jest właśnie przekonanie, że RCD „zastąpi wszystko”. Nie zastąpi. W praktyce najlepiej działa wtedy, gdy instalacja ma już uporządkowany układ PE i N, a nie gdy próbuje łatać błędy w starym torze PEN. To prowadzi do pytania: jak ocenić, czy dana instalacja rzeczywiście jest wykonana poprawnie?
Jak sprawdzić, czy instalacja jest wykonana poprawnie
Na pierwszy rzut oka warto obejrzeć, czy połączenie ochronne jest zrobione w jednym, logicznym punkcie i czy nie ma przypadkowych mostków między PE i N w różnych miejscach instalacji. W gniazdach z bolcem mostek powinien być zgodny z układem sieci, a nie „dorobiony” na oko. Jeśli ktoś łączy przewody bez rozpoznania, czy obiekt pracuje jeszcze w TN-C, czy już po rozdziale PEN, łatwo tworzy pozorne bezpieczeństwo.
Drugi krok to pomiary. W praktyce sprawdza się ciągłość przewodów ochronnych, impedancję pętli zwarcia oraz czas samoczynnego wyłączenia. Dla obwodów końcowych do 32 A w układzie TN przyjmuje się zwykle czas wyłączenia rzędu 0,4 s, a dla obwodów rozdzielczych i zasilających 5 s. To właśnie te wartości pokazują, czy zabezpieczenie ma realną szansę odciąć uszkodzony obwód zanim sytuacja stanie się groźna.
W dobrze wykonanej instalacji po rozdziale PEN przewody PE i N prowadzi się osobno i nie wolno ich łączyć ponownie w dalszej części obwodu. W punkcie rozdziału stosuje się też odpowiednie uziemienie i połączenia wyrównawcze, żeby ustabilizować potencjały. Jeśli instalator nie wykonuje takich pomiarów albo nie potrafi ich pokazać w protokole, ja traktuję to jako sygnał ostrzegawczy, a nie drobny brak formalny. Skoro wiemy już, jak to powinno wyglądać, warto nazwać najczęstsze błędy, które w praktyce psują cały efekt.
Najczęstsze błędy, które psują skuteczność ochrony
Najgorszy błąd to przerwanie przewodu PEN albo jego poluzowanie na zacisku. Drugi, równie częsty, to wykonanie mostka ochronnego w obiekcie, w którym układ sieci wcale na to nie pozwala. Trzeci problem to prowadzenie przewodu ochronnego „na skróty” przez przypadkowe elementy metalowe, na przykład rury wodne albo stalowe konstrukcje, które nie zostały przewidziane jako część systemu ochrony.
W praktyce spotykam też kilka innych kłopotów: zbyt mały przekrój przewodu, brak porządnych połączeń wyrównawczych, mieszanie obwodów po rozdziale PEN oraz dokładanie ochrony różnicowoprądowej bez sprawdzenia, czy cała topologia instalacji w ogóle na to pozwala. Objawy są zwykle dość czytelne: lekkie „kopanie” obudowy, migotanie światła przy włączaniu odbiorników, losowe wyzwalanie zabezpieczeń albo wyraźne grzanie się połączeń. To nie są drobiazgi, tylko sygnały, że ochrony nie wolno zostawić w obecnym stanie.
W takich sytuacjach nie próbowałbym ratować instalacji przypadkowym mostkowaniem kolejnych gniazd. To często pogarsza sprawę. Lepiej najpierw zdiagnozować układ, a dopiero potem decydować, czy wystarczy naprawa jednego połączenia, czy potrzebna jest szersza modernizacja. I właśnie temu służy ostatni krok: planowanie sensownej przebudowy zamiast kosmetyki.
Przy remoncie postaw na rozdział PEN i porządne pomiary
Jeśli instalacja trafia pod remont, rozsądna kolejność jest zwykle taka: najpierw identyfikacja układu sieci, potem decyzja o rozdziale PEN możliwie blisko punktu zasilania, a dopiero później prowadzenie osobnych przewodów PE i N do nowych obwodów. To daje większą przewidywalność ochrony i ułatwia późniejsze stosowanie RCD tam, gdzie rzeczywiście ma ono sens.
- Nie modernizuj jednego gniazda, jeśli cały obwód dalej pozostaje w starym, niespójnym układzie.
- Nie łącz PE i N po stronie odbiorczej, jeśli instalacja została już rozdzielona.
- Do nowych obwodów stosuj ochronę różnicowoprądową jako dodatkowy poziom bezpieczeństwa.
- Po zakończeniu prac wykonaj pomiary i wpisz je do dokumentacji, zamiast opierać się na „działa, więc jest dobrze”.
- Jeśli przewody są kruche, przegrzane albo zbyt cienkie, wymiana bywa lepszym rozwiązaniem niż kolejne łatanie.
Najuczciwsza odpowiedź na temat jest prosta: ten sposób ochrony ma sens tylko wtedy, gdy cały układ jest technicznie poprawny i potwierdzony pomiarami. W starych instalacjach bywa jeszcze użyteczny, ale nie powinien być traktowany jak uniwersalna recepta na każdy remont. Jeśli chcesz, mogę też przygotować wersję tego tekstu bardziej „dla inwestora” albo bardziej techniczną, z naciskiem na schematy TN-C, TN-C-S i TT.
