W praktyce chodzi o najprostszy wzór w elektryce, który pozwala policzyć natężenie prądu, napięcie albo opór bez zgadywania. Zależność zapisywana jako i=u/r prowadzi do jednego pytania: co się stanie z prądem, gdy zmieni się napięcie albo rezystancja, i jak wykorzystać to przy pracy z instalacją, zasilaniem oraz prostymi układami elektronicznymi. Ja traktuję ten temat jako podstawę, od której zaczyna się rozsądny dobór elementów i szybsza diagnostyka błędów.
Najkrótsza droga do zrozumienia zależności między prądem, napięciem i oporem
- I = U / R oznacza, że natężenie prądu rośnie wraz z napięciem i maleje wraz z oporem.
- Do obliczeń używa się trzech wielkości: prądu w amperach, napięcia w woltach i oporu w omach.
- Ten wzór działa najlepiej w prostych obwodach rezystancyjnych, a nie w każdym układzie elektronicznym.
- W praktyce pomaga dobrać rezystor, zasilacz, obciążenie i ocenić, czy obwód nie jest przeciążony.
- Najczęstsze błędy to mieszanie jednostek, pomijanie temperatury i stosowanie wzoru tam, gdzie element jest nieliniowy.
Co oznacza ten wzór w praktyce

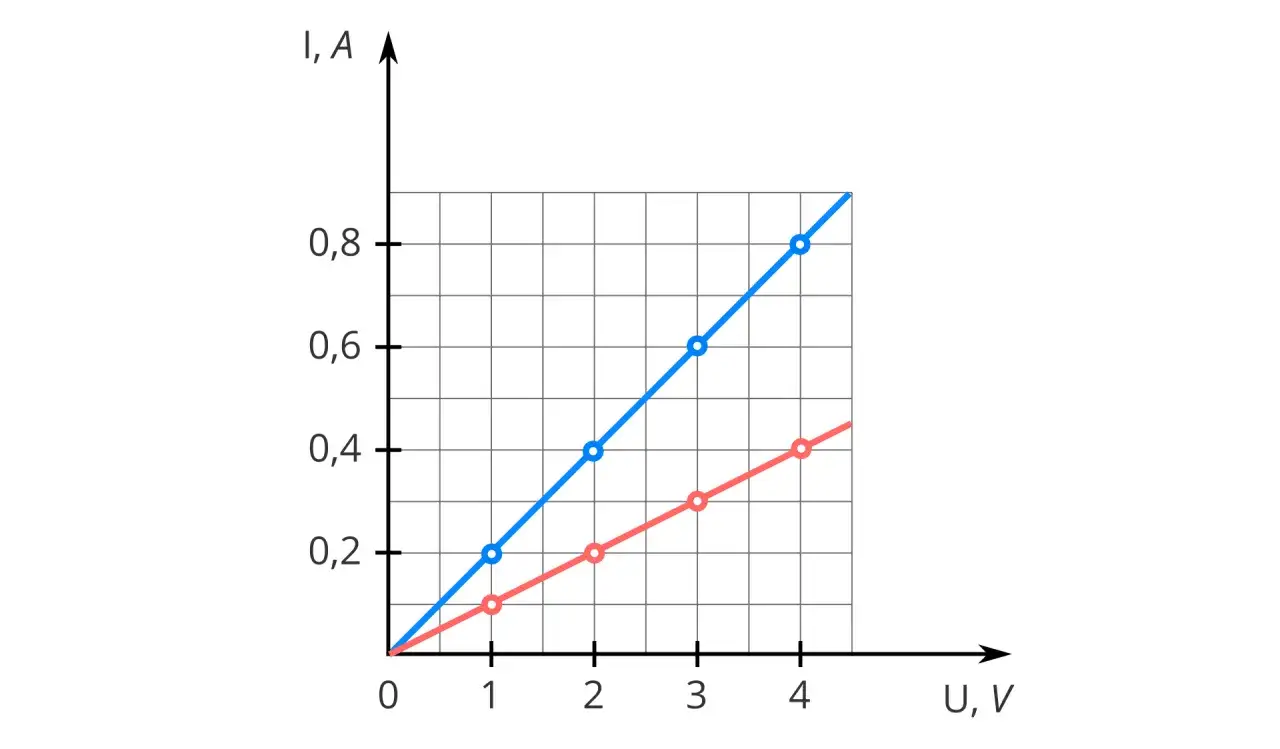

Wzór I = U / R mówi bardzo konkretnie: im większe napięcie, tym większy prąd, a im większy opór, tym mniejszy prąd. To nie jest abstrakcja z podręcznika, tylko szybki sposób na ocenę, czy w obwodzie płynie tyle prądu, ile powinno. Jeśli znam dwa parametry, trzeci wyliczam od razu.
Najważniejsze jest tu rozumienie symboli. I oznacza natężenie prądu, U napięcie, a R opór elektryczny. Jednostki też mają znaczenie: amper, wolt i om. Gdy ktoś liczy „na oko”, właśnie na tym etapie najczęściej pojawiają się pomyłki.
W obwodzie prostym, na przykład z rezystorem i źródłem zasilania, prawo Ohma działa bardzo dobrze. W praktyce remontowej i instalacyjnej daje mi szybki punkt odniesienia: czy zasilacz ma odpowiedni zapas, czy rezystor nie jest za mały, czy przewód nie będzie przeciążony. Ten sam wzór staje się więc nie tylko definicją, ale też narzędziem oceny ryzyka. Zaraz pokażę, jak przeliczać go bez zbędnego kombinowania.
Jak przeliczać wartości bez pomyłek

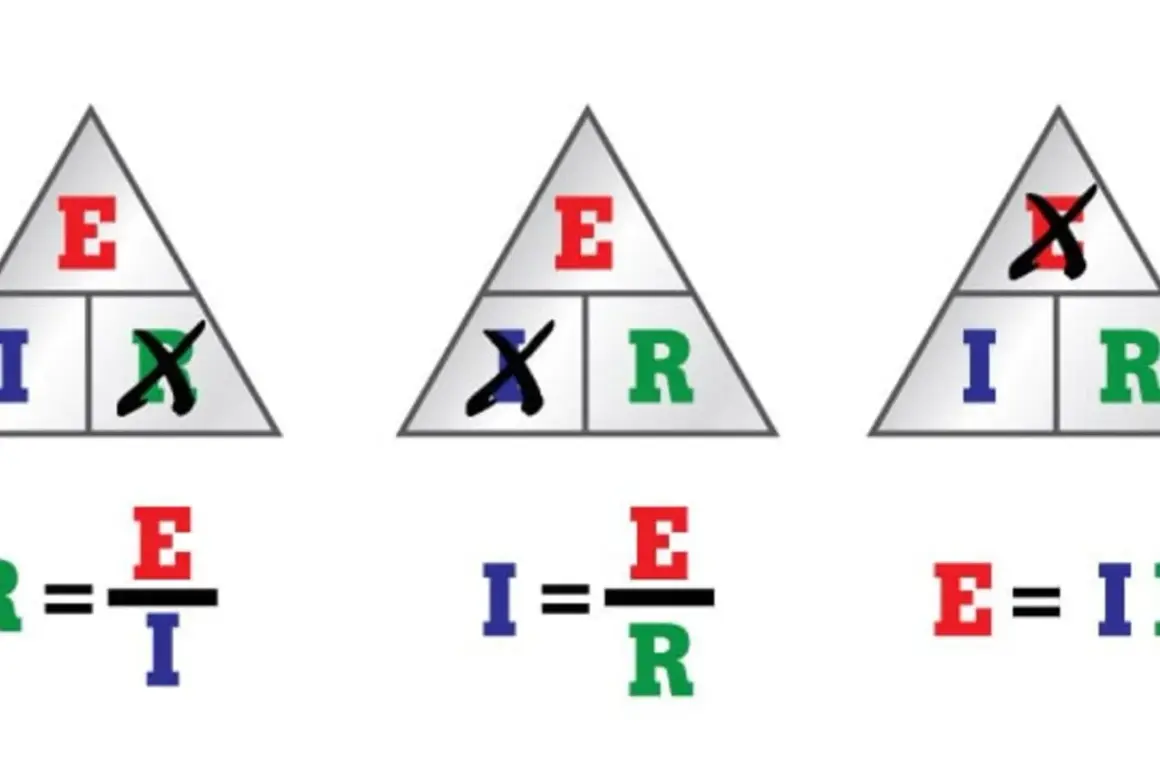

Najprościej zapamiętać trzy postacie tego samego równania. Jeśli potrzebuję prądu, używam I = U / R. Jeśli szukam napięcia, liczę U = I × R. Gdy chcę znaleźć opór, stosuję R = U / I.
| Co liczę | Wzór | Przykład odczytu | Na co uważać |
|---|---|---|---|
| Natężenie prądu | I = U / R | 12 V / 6 Ω = 2 A | Opór musi być w omach, a napięcie w woltach |
| Napięcie | U = I × R | 0,5 A × 24 Ω = 12 V | Łatwo pomylić ampery z miliamperami |
| Opór | R = U / I | 230 V / 2 A = 115 Ω | W praktyce wynik dotyczy konkretnego punktu pracy |
Ja zawsze robię jeszcze jeden krok: sprawdzam, czy wynik ma sens. Jeśli z 12 V i oporu 6 Ω wychodzi 2 A, wszystko się zgadza. Jeśli z tych samych danych ktoś wylicza 20 A, wiadomo, że wkradł się błąd w jednostkach albo w zapisie. Przy takich obliczeniach nie trzeba być matematykiem, ale trzeba być dokładnym.
Przydatna zasada brzmi prosto: najpierw dane, potem wzór, na końcu kontrola jednostek. To oszczędza więcej czasu niż najbardziej efektowne „sprytne” liczenie z pamięci. A gdy już to działa, warto zobaczyć, jak przekłada się na realne sytuacje w domu, warsztacie i elektronice.
Przykłady, które naprawdę pomagają zrozumieć obwód
Najlepiej widać to na prostych liczbach. Jeśli zasilam układ napięciem 12 V i mam odbiornik o oporze 6 Ω, prąd wyniesie 2 A. To oznacza, że zasilacz i przewody muszą bezpiecznie obsłużyć co najmniej taki poziom obciążenia, najlepiej z zapasem.
Drugi przykład jest typowy dla elektroniki: dioda LED nie powinna być podłączana bez ograniczenia prądu. Jeśli przy 5 V chcę uzyskać około 20 mA, to sam wzór pokazuje, że potrzebuję odpowiednio dobranego rezystora. Bez niego prąd może wzrosnąć za mocno i uszkodzić element. Właśnie tu ten prosty zapis staje się praktyczną ochroną przed błędem.
W instalacjach budowlanych podobna logika pomaga przy ocenie odbiorników o znanej mocy, choć wtedy często patrzę już również na zależność między mocą, napięciem i prądem. Przy grzałkach, zasilaczach czy lampach LED łatwo dojść do tego, czy obciążenie nie przekracza możliwości obwodu. To przydatne zwłaszcza wtedy, gdy ktoś modernizuje oświetlenie albo dodaje nowe urządzenia do istniejącej linii.
Warto też zauważyć prostą zależność praktyczną: mniejszy opór przy tym samym napięciu oznacza większy prąd. Dlatego uszkodzenie izolacji, zwarcie albo zbyt mały element ograniczający prąd od razu zmienia warunki pracy całego układu. Na budowie, w warsztacie i w elektronice to jeden z najważniejszych sygnałów ostrzegawczych. Z tego wynika już naturalne pytanie, kiedy ten wzór przestaje być wystarczający.
Kiedy prawo Ohma nie daje pełnego obrazu
To bardzo ważny punkt, bo wielu początkujących traktuje wzór jak uniwersalną odpowiedź na wszystko. Tak nie jest. Prawo Ohma działa najlepiej dla elementów rezystancyjnych, czyli takich, których opór można uznać za w miarę stały w danym zakresie pracy. W praktyce oznacza to, że dla zwykłego rezystora czy prostego obciążenia wynik jest wiarygodny, ale dla diod, tranzystorów czy niektórych układów elektronicznych już nie zawsze.
Problemy pojawiają się też przy zmianie temperatury. Opór przewodnika może rosnąć, gdy element się nagrzewa, więc wynik obliczony „na zimno” nie musi być identyczny z tym, co dzieje się po kilku minutach pracy. W instalacji oświetleniowej, w zasilaczu albo przy obciążeniu dużą mocą to ma realne znaczenie. Dlatego ja traktuję obliczenie z prawa Ohma jako punkt startowy, a nie jako ostateczny wyrok.
W obwodach prądu przemiennego dochodzi jeszcze kwestia elementów indukcyjnych i pojemnościowych. Wtedy sama rezystancja nie opisuje wszystkiego, bo znaczenie ma także impedancja, czyli bardziej złożona „odpowiedź” obwodu na przepływ prądu. Nie trzeba tego od razu komplikować, ale dobrze wiedzieć, że w praktyce instalacyjnej i elektronicznej są sytuacje, w których prosty wzór jest tylko częścią opisu. To prowadzi do najczęstszych błędów przy używaniu tego równania.
Najczęstsze błędy przy obliczeniach i pomiarach
Najbardziej kosztowny błąd to mieszanie jednostek. Miliampery trzeba zamieniać na ampery, kiloomy na omy, a napięcie wpisywać w woltach. Jeśli ktoś zapisze 20 mA jako 20 A, wynik będzie absurdalny, ale na papierze może wyglądać poprawnie. To właśnie dlatego zawsze sprawdzam jednostki przed policzeniem czegokolwiek.
Drugi problem to mylenie oporu elementu z jego mocą. To nie jest to samo. Rezystor 100 Ω i rezystor 1 W mogą mieć identyczny opór, ale zupełnie inną zdolność do bezpiecznego rozpraszania ciepła. W praktyce technicznej to rozróżnienie bywa ważniejsze niż sam wynik z kalkulatora.
- Nie zakładaj, że każdy element zachowuje się liniowo.
- Nie ignoruj wzrostu temperatury przy większym obciążeniu.
- Nie dobieraj elementów bez zapasu, jeśli układ ma pracować długo.
- Nie używaj wzoru bez sprawdzenia, czy dotyczy prądu stałego, czy zmiennego.
- Nie myl rezystancji z impedancją w układach bardziej złożonych.
Przy pomiarach dochodzi jeszcze jeden szczegół: multimetr pokazuje to, co dzieje się w danym momencie i w konkretnych warunkach. Jeśli obwód pracuje pod obciążeniem, a nie „na stole”, wynik może się różnić od prostego obliczenia. Dlatego w zawodowej praktyce obliczenia i pomiar wzajemnie się uzupełniają, zamiast zastępować. Z tego powodu na końcu zostawiam krótki zestaw zasad, które najłatwiej wdrożyć od razu.
Co warto zapamiętać przy doborze obwodu i testach pomiarowych
Jeśli mam sprowadzić ten temat do jednej myśli, powiedziałbym tak: prawo Ohma nie zastępuje myślenia, ale bardzo szybko porządkuje decyzje. Najpierw sprawdzasz napięcie, potem opór lub prąd, a dopiero na końcu oceniasz, czy układ ma sens techniczny i bezpieczeństwo pracy. W instalacjach, w elektronice użytkowej i przy prostych naprawach to często wystarcza, żeby uniknąć nietrafionego doboru części.
W praktyce najlepiej działa podejście mieszane: obliczenie, krótki test pomiarowy i kontrola zapasu. To szczególnie ważne przy zasilaczach, oświetleniu LED, obciążeniach grzejnych i dłuższych odcinkach przewodów, gdzie nawet niewielki błąd potrafi wywołać wyraźny wzrost prądu lub spadek napięcia. Jeśli zapamiętasz zależność I = U / R oraz to, kiedy jej nie nadużywać, masz już solidną bazę do dalszej pracy z elektryką i elektroniką.
Jeżeli chcesz korzystać z tego wzoru praktycznie, zacznij od prostych obwodów i zawsze sprawdzaj jednostki. To najkrótsza droga do pewnych obliczeń i mniej ryzykownych decyzji przy montażu, modernizacji oraz diagnostyce.
