Opór elektryczny to jedna z tych wielkości, które od razu pokazują, czy obwód pracuje spokojnie, czy zaczyna się w nim robić problem. Ja patrzę na niego przede wszystkim przez skutki praktyczne: spadek napięcia, grzanie przewodów, zmianę prądu i zachowanie całego układu. W tym artykule wyjaśniam, czym jest opór w fizyce, jak go liczyć, od czego zależy i dlaczego w instalacjach oraz elektronice ma większe znaczenie, niż wielu osobom się wydaje.
Najważniejsze informacje o oporze elektrycznym
- Opór mówi, jak mocno element utrudnia przepływ prądu.
- Najprościej obliczysz go ze wzoru R = U / I.
- Jednostką oporu jest om (Ω).
- Na wartość oporu wpływają materiał, długość, przekrój i temperatura przewodnika.
- W połączeniu szeregowym opory się sumują, a w równoległym sumują się ich odwrotności.
- Zbyt duży opór zwykle oznacza spadek napięcia, straty energii i nagrzewanie elementu.
Czym jest opór elektryczny i czym różni się od oporu właściwego
Opór elektryczny, nazywany też rezystancją, opisuje, jak silnie dany element przeciwdziała przepływowi prądu. W praktyce działa to prosto: przy tym samym napięciu większy opór daje mniejszy prąd. To właśnie dlatego rezystor, cienki przewód albo słaby styk w złączu potrafią tak mocno zmienić zachowanie całego obwodu.

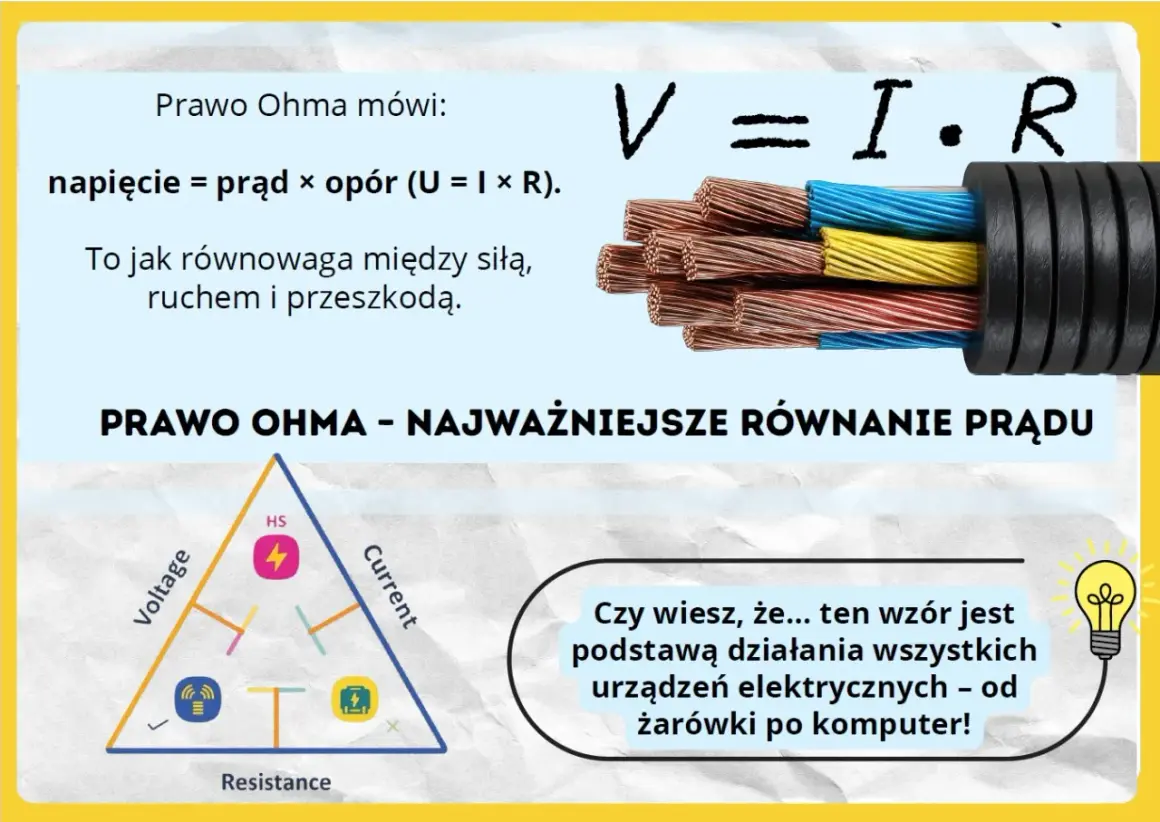

W szkolnym ujęciu opór dla elementu omowego opisuje zależność R = U / I, czyli iloraz napięcia i natężenia. Warto jednak odróżnić opór od oporu właściwego, czyli cechy materiału. Opór właściwy mówi nie o konkretnym przewodzie, ale o tym, jak materiał sam z siebie przewodzi prąd. Dlatego dwa przewody o tej samej długości i grubości mogą mieć zupełnie inny opór, jeśli są wykonane z różnych metali.
Najkrócej: opór dotyczy konkretnego elementu, a opór właściwy dotyczy materiału. To rozróżnienie bardzo pomaga, kiedy trzeba ocenić, czy problem wynika z rodzaju przewodu, jego wymiarów, czy może z jakości połączenia. A skoro to już mamy uporządkowane, przechodzę do obliczeń, bo właśnie tam wszystko staje się naprawdę czytelne.
Jak obliczyć opór i odczytać go z prostego obwodu

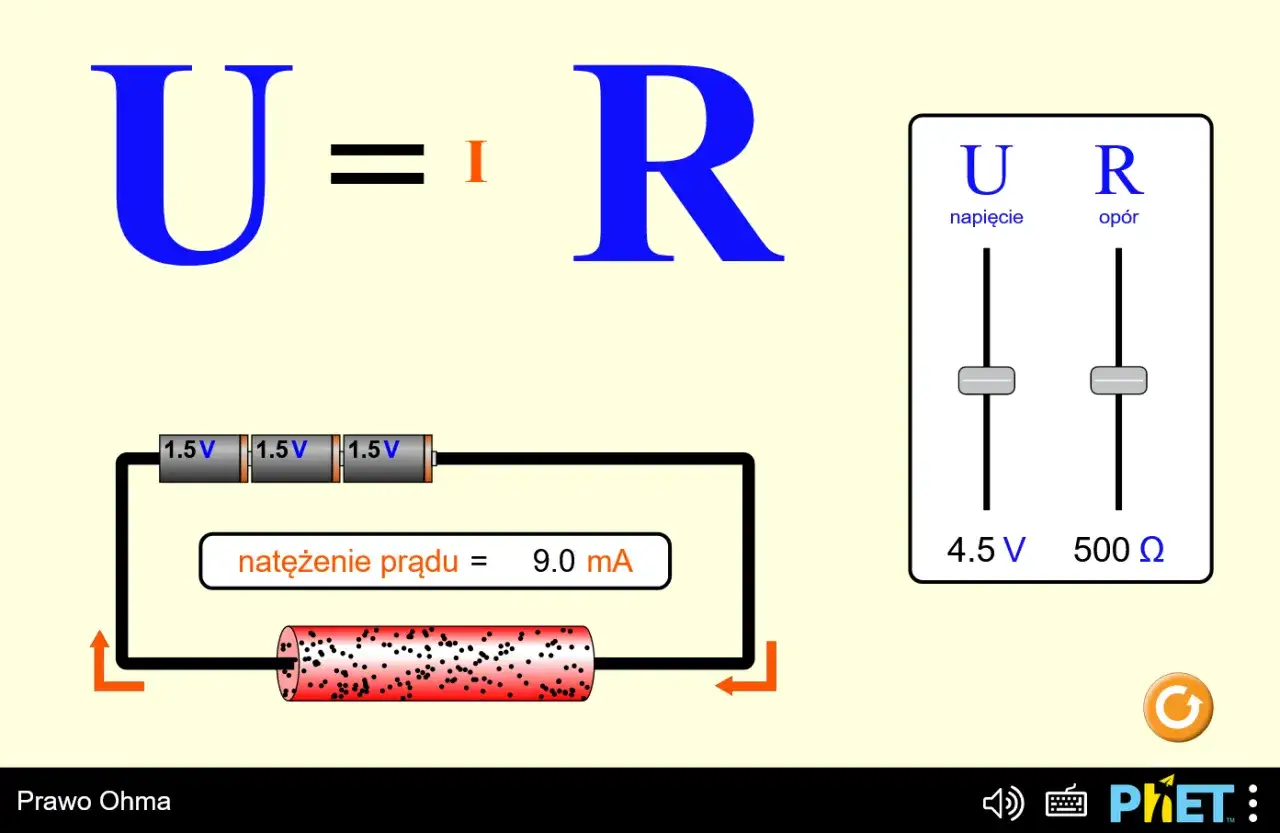

Najbardziej podstawowy wzór jest prosty: R = U / I. Jeśli znasz napięcie na elemencie i prąd, który przez niego płynie, opór dostajesz przez zwykłe dzielenie. Jednostka też jest intuicyjna: 1 Ω = 1 V / 1 A.
Przykład pierwszy: jeśli na elemencie jest 12 V, a płynie przez niego prąd 2 A, to opór wynosi 6 Ω. Przykład drugi: 5 V i 0,1 A dają 50 Ω. Taki sposób liczenia jest ważny, bo od razu pokazuje związek między napięciem, prądem i zachowaniem układu. Przy tym samym napięciu mniejszy prąd oznacza większy opór, a większy prąd zwykle mniejszy opór.
Ja lubię traktować ten wzór jako szybki test zdrowego rozsądku w obwodzie. Jeśli element pobiera za dużo prądu, pytam najpierw o opór. Jeśli urządzenie działa słabo albo grzeje się bardziej niż powinno, znów wracam do tego samego pytania. W elektronice ten prosty rachunek oszczędza najwięcej czasu.
Warto też pamiętać o mocy. Gdy prąd rośnie, rosną straty energii wydzielane w postaci ciepła. Dlatego opór nie jest tylko abstrakcyjną liczbą z lekcji fizyki, ale realnym parametrem wpływającym na temperaturę elementu. To prowadzi wprost do kolejnego pytania: od czego właściwie ten opór zależy.
Od czego zależy opór przewodnika
Na opór przewodnika wpływają cztery rzeczy, które w praktyce mają największe znaczenie: materiał, długość, przekrój i temperatura. Dobrze widać to w kablach, przewodach instalacyjnych i połączeniach wewnątrz urządzeń.
| Co wpływa na opór | Jak zmienia opór | Co to znaczy w praktyce |
|---|---|---|
| Materiał | Różne materiały mają różną rezystywność | Miedź przewodzi lepiej niż wiele stopów oporowych |
| Długość przewodnika | Im dłuższy przewód, tym większy opór | Długi odcinek kabla bardziej ogranicza prąd i zwiększa spadek napięcia |
| Pole przekroju | Im większy przekrój, tym mniejszy opór | Grubszy przewód lepiej nadaje się do większych prądów |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Rozgrzany przewód lub styk pracuje gorzej niż chłodny |
| Jakość połączenia | Luźny lub zaśniedziały styk zwiększa opór kontaktowy | Nawet dobry kabel nie pomoże, jeśli zacisk jest słaby |
Najważniejszy wzór w tym kontekście to R = ρ · l / S, gdzie ρ oznacza opór właściwy materiału, l długość przewodnika, a S pole przekroju poprzecznego. Z tego od razu wynika, że dłuższy i cieńszy przewód ma większy opór, a grubszy i krótszy mniejszy. To dokładnie ten powód, dla którego w instalacjach o większym obciążeniu nie warto oszczędzać na przekroju żyły.
W praktyce budowlanej i serwisowej znaczenie ma też stan styków. Zaśniedziały zacisk, źle dokręcona śruba albo uszkodzone złącze potrafią wprowadzić lokalnie duży opór, a potem pojawia się nagrzewanie, spadek napięcia i niestabilna praca urządzenia. Tę zależność warto mieć z tyłu głowy, bo często problem nie leży w samym odbiorniku, tylko w miejscu połączenia. Skoro wiemy już, skąd bierze się opór, czas zobaczyć, jak zachowuje się on w całym układzie.
Jak zachowuje się opór w połączeniach szeregowych i równoległych
W obwodach najwięcej zamieszania robi nie sam opór pojedynczego elementu, ale sposób, w jaki elementy są połączone. To właśnie połączenie decyduje o oporze zastępczym, czyli takim, który opisuje cały układ.
| Rodzaj połączenia | Co dzieje się z prądem | Wzór na opór zastępczy | Najważniejszy skutek |
|---|---|---|---|
| Szeregowe | Przez wszystkie elementy płynie ten sam prąd | Rz = R1 + R2 + R3 + ... | Opory się dodają, a jeden uszkodzony element może przerwać cały obwód |
| Równoległe | Napięcie na każdej gałęzi jest takie samo | 1/Rz = 1/R1 + 1/R2 + 1/R3 + ... | Opór zastępczy maleje, a awaria jednej gałęzi nie musi zatrzymać całości |
W szeregu opór rośnie po prostu dlatego, że prąd musi pokonać kolejne elementy jeden po drugim. W równoległym układzie dostaje kilka dróg i całkowity opór maleje. To bardzo dobrze widać w praktyce: stary łańcuch choinkowy działał inaczej niż domowe gniazdka, bo w pierwszym przypadku elementy często były połączone w sposób bliższy szeregowemu, a w drugim równoległy układ pozwala zasilać każde urządzenie niezależnie.
Ja w takich sytuacjach najpierw sprawdzam, czy problem dotyczy pojedynczego odbiornika, czy całej gałęzi. To pomaga szybciej odróżnić uszkodzony element od błędnie zaprojektowanego połączenia. A kiedy układ już jest podłączony, zostaje jeszcze jedna sprawa: jak zmierzyć opór tak, żeby wynik miał sens.
Jak mierzyć opór multimetrem bez typowych błędów
Pomiar oporu wydaje się prosty, ale właśnie tu pojawia się najwięcej pomyłek. Multimetr ustawiony na pomiar omów pokaże wiarygodny wynik tylko wtedy, gdy mierzony element jest odłączony od zasilania i najlepiej wyjęty z układu lub przynajmniej odizolowany od pozostałych gałęzi. W przeciwnym razie mierzysz nie sam element, lecz cały fragment obwodu.
Najbezpieczniejsza kolejność wygląda tak:
- Wyłącz zasilanie i upewnij się, że w układzie nie ma napięcia.
- Rozładuj kondensatory, jeśli element był częścią zasilacza lub elektroniki z magazynowaniem energii.
- Ustaw miernik na pomiar oporu lub test ciągłości.
- Przyłóż sondy do końcówek elementu.
- Porównaj wynik z wartością nominalną albo dokumentacją elementu.
Tu ważna uwaga: test ciągłości nie jest tym samym co dokładny pomiar oporu. Sygnał dźwiękowy mówi tylko, że obwód jest zamknięty lub ma bardzo mały opór. Do oceny rezystora, przewodu czy złącza potrzebujesz już konkretnej wartości liczbowej. Dobrze też pamiętać o tolerancji. Rezystor 1 kΩ z tolerancją 5% może mieścić się mniej więcej w zakresie 950-1050 Ω i nadal być poprawny.
Jeśli wynik wydaje się „dziwny”, często winny jest nie sam element, ale kontekst pomiaru. Kondensator, półprzewodnik, równoległa gałąź albo utleniony styk potrafią kompletnie zmienić odczyt. Dlatego zanim uznam, że opór jest za duży lub za mały, najpierw sprawdzam warunki pomiaru. To prowadzi do kolejnego ważnego pytania: kiedy opór przestaje być stały i trzeba patrzeć szerzej niż tylko na samą liczbę z miernika.
Kiedy opór nie jest stały i dlaczego to ważne w elektronice
Nie każdy element zachowuje się jak idealny opornik. W wielu układach opór zmienia się wraz z temperaturą, napięciem albo samym punktem pracy. To normalne i w elektronice bardzo istotne. Jeśli ktoś zakłada, że każdy komponent ma jedną, niezmienną wartość oporu, szybko zaczyna błędnie diagnozować układ.
Dobrym przykładem jest żarówka z żarnikiem. Jej opór w chwili włączenia jest inny niż po rozgrzaniu, dlatego prąd startowy bywa wyższy niż prąd ustalony. Podobnie zachowują się termistory, które celowo zmieniają opór pod wpływem temperatury i dzięki temu mogą działać jako czujniki. Diody i tranzystory też nie są elementami, które da się uczciwie opisać jednym, stałym oporem w całym zakresie pracy.
W elektronice opór bywa narzędziem, a nie przeszkodą. Rezystory ograniczają prąd, dzielą napięcie, ustalają warunki pracy LED-ów i chronią delikatne elementy przed zbyt dużym obciążeniem. Ja właśnie tak do nich podchodzę: nie jako do „hamulca”, ale jako do kontrolera zachowania obwodu. To ważne rozróżnienie, bo dzięki niemu łatwiej zrozumieć, dlaczego jeden układ działa stabilnie, a drugi grzeje się albo gaśnie po chwili.
Co naprawdę sprawdzać przy oporze w instalacjach i elektronice
Jeśli mam z tej wiedzy zostawić tylko praktyczny rdzeń, to jest on bardzo prosty. Najpierw sprawdzam, czy problem dotyczy elementu, przewodu, czy połączenia. Potem patrzę na długość trasy prądu, przekrój przewodów, stan zacisków i temperaturę pracy. Dopiero na końcu rozpatruję samą wartość oporu jako liczbę z miernika.
W instalacjach elektrycznych szczególnie podejrzane są miejsca, które się grzeją, ciemnieją albo mają wyraźnie gorszy styk. W elektronice sygnałem ostrzegawczym bywa niestabilne działanie, zbyt duży spadek napięcia na przewodzie albo odczyt poza zakresem tolerancji. Gdy przez element płynie większy prąd, nawet niewielki dodatkowy opór może zamienić się w sporą stratę mocy, a to szybko prowadzi do awarii.
Dlatego przy ocenie obwodu nie zatrzymuję się na samym pytaniu „ile wynosi opór”. Ważniejsze jest pytanie, co ten opór robi z prądem, napięciem i ciepłem. Jeśli odpowiesz na nie poprawnie, łatwiej dobierzesz przewód, zrozumiesz działanie rezystora, unikniesz błędu przy pomiarze i szybciej znajdziesz źródło problemu w instalacji albo układzie elektronicznym.
