Ogranicznik przepięć w rozdzielnicy nie jest dodatkiem „na wszelki wypadek”. W praktyce decyduje o tym, czy instalacja przetrwa bliski piorun, przepięcie łączeniowe albo awarię sieci bez kosztownych strat. W tym tekście wyjaśniam, co oznacza oznaczenie B+C, jak taki aparat pracuje, kiedy ma sens i dlaczego sam napis na obudowie nie wystarcza do dobrego doboru.
Najważniejsze informacje w skrócie
- B+C to starsze oznaczenie ogranicznika, które w praktyce odpowiada współczesnemu typu 1+2.
- Taki aparat chroni instalację przed skutkami bezpośrednich i bliskich wyładowań oraz przed częścią przepięć łączeniowych.
- Najczęściej montuje się go w głównej rozdzielnicy, możliwie blisko miejsca wprowadzenia zasilania do budynku.
- Sam ogranicznik B+C nie zawsze wystarczy. Przy wrażliwej elektronice zwykle potrzebna jest też ochrona stopniowana, czyli kolejne stopnie typu 2 lub 3.
- Przy doborze liczą się nie tylko oznaczenia, ale też układ sieci, długość przewodów, wartość Uc, Iimp, Up i sposób wykonania uziemienia.
Co oznacza oznaczenie B+C
Najkrócej: to połączenie dwóch funkcji w jednym urządzeniu. Litera B pochodzi ze starszej klasy ochrony odpowiadającej dzisiejszemu typowi 1, a C odnosi się do klasy odpowiadającej typowi 2. W praktyce producent mówi więc: ten ogranicznik ma wytrzymać duży udar prądowy związany z wyładowaniem atmosferycznym i jednocześnie ograniczać napięcie resztkowe, które dociera dalej do instalacji.
To ważne, bo w starszym nazewnictwie wiele osób nadal szuka ochrony „B+C”, choć współczesne katalogi częściej opisują ten sam segment jako typ 1+2 albo klasa I/II. Na obudowie mogą się pojawić oba porządki nazewnicze, ale z punktu widzenia funkcji chodzi o ten sam kierunek ochrony: pierwszy stopień przy wejściu instalacji.
| Stare oznaczenie | Współczesny odpowiednik | Co robi | Typowe miejsce montażu |
|---|---|---|---|
| B | Typ 1 | Odprowadza bardzo duże impulsy prądowe związane z wyładowaniem | Główna rozdzielnica, wejście instalacji |
| B+C | Typ 1+2 | Łączy odporność na prąd piorunowy i ograniczanie przepięć | Główna rozdzielnica, pierwszy stopień ochrony |
| C | Typ 2 | Tłumi przepięcia łączeniowe i resztkowe po pierwszym stopniu | Rozdzielnice podrzędne |
| D | Typ 3 | Dopina ochronę bezpośrednio przy wrażliwym odbiorniku | Przy urządzeniu końcowym |
Z samej nazwy wynika więc, że nie chodzi o dwa różne urządzenia, lecz o jeden element spełniający dwie role. To prowadzi do pytania, jak dokładnie działa w chwili przepięcia.

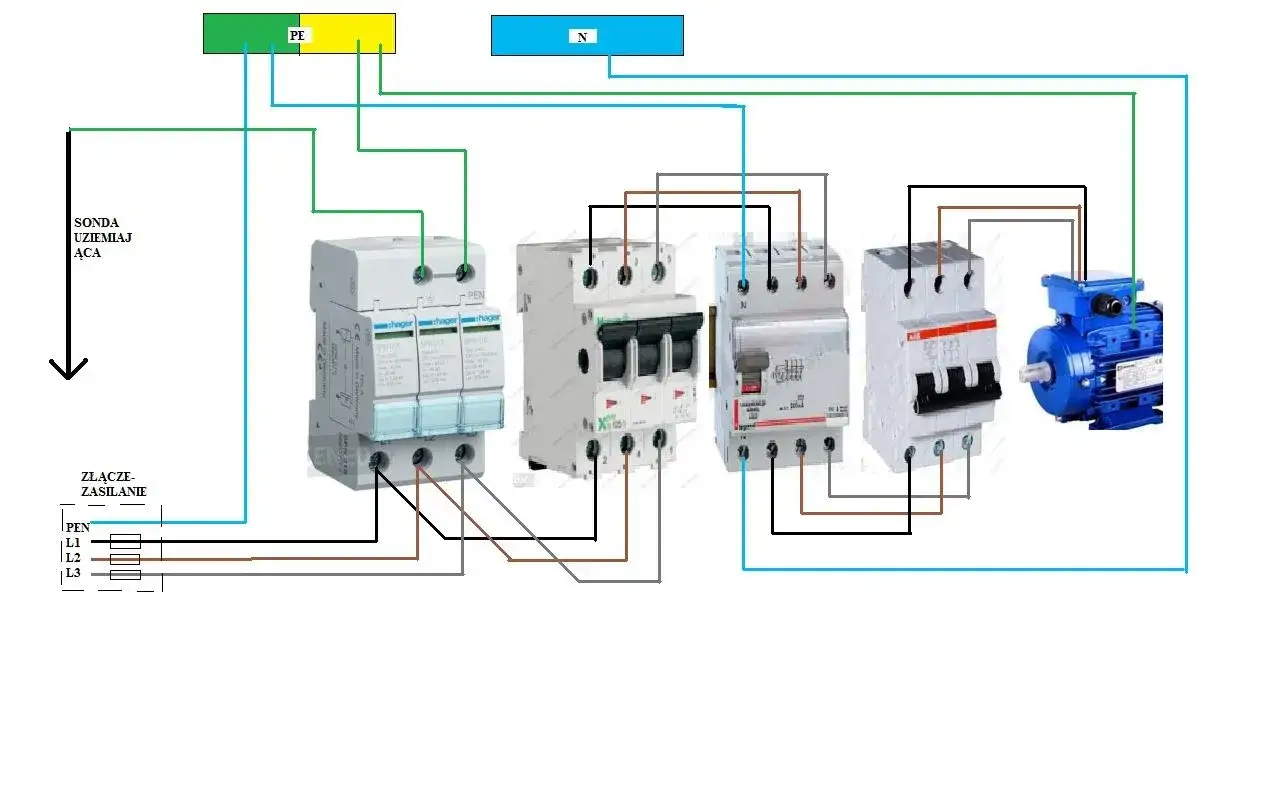

Jak taki ogranicznik działa w instalacji
W środku nie ma magii, tylko dobrze zaprojektowana droga dla energii przepięcia. Kiedy napięcie rośnie ponad bezpieczny poziom, ogranicznik bardzo szybko zmienia swój stan i odprowadza część energii do PE albo do uziemienia. Dzięki temu nie pozwala, by całe przepięcie przeszło przez odbiorniki i uszkodziło zasilacze, automatykę, elektronikę sterującą czy sprzęt AGD.
W zależności od konstrukcji urządzenie może łączyć elementy iskiernikowe i warystorowe. Iskiernik lepiej znosi bardzo duże impulsy, a warystor skutecznie „ścina” napięcie przy mniejszych, ale częstszych zakłóceniach. Dlatego w urządzeniach typu 1+2 spotyka się rozwiązanie hybrydowe: pierwsza część bierze na siebie brutalny impuls, druga domyka ochronę i ogranicza to, co zostaje w instalacji.
Trzeba jednak pamiętać o jednej rzeczy, którą początkujący często pomijają: żaden ogranicznik nie usuwa przepięcia do zera. On je ogranicza do poziomu, który ma być akceptowalny dla instalacji i urządzeń. Dlatego znaczenie ma nie tylko sam aparat, ale też jakość połączeń, uziemienie i długość przewodów.
- Przewody przyłączeniowe powinny być możliwie krótkie i prowadzone bez zbędnych pętli.
- Połączenie z szyną PE musi mieć niską impedancję, a nie tylko „ciągłość” w sensie pomiaru omomierzem.
- Im dłuższe przewody, tym większe napięcie resztkowe dociera do instalacji.
- Dobry montaż potrafi zrobić większą różnicę niż droższy model zamontowany byle jak.
To właśnie dlatego w praktyce ochrony przepięciowej tak dużo uwagi poświęca się nie samemu logo producenta, ale miejscu montażu i sposobowi prowadzenia przewodów. A to naturalnie prowadzi do pytania, gdzie taki aparat ma realny sens.
Gdzie warto go stosować w budynku

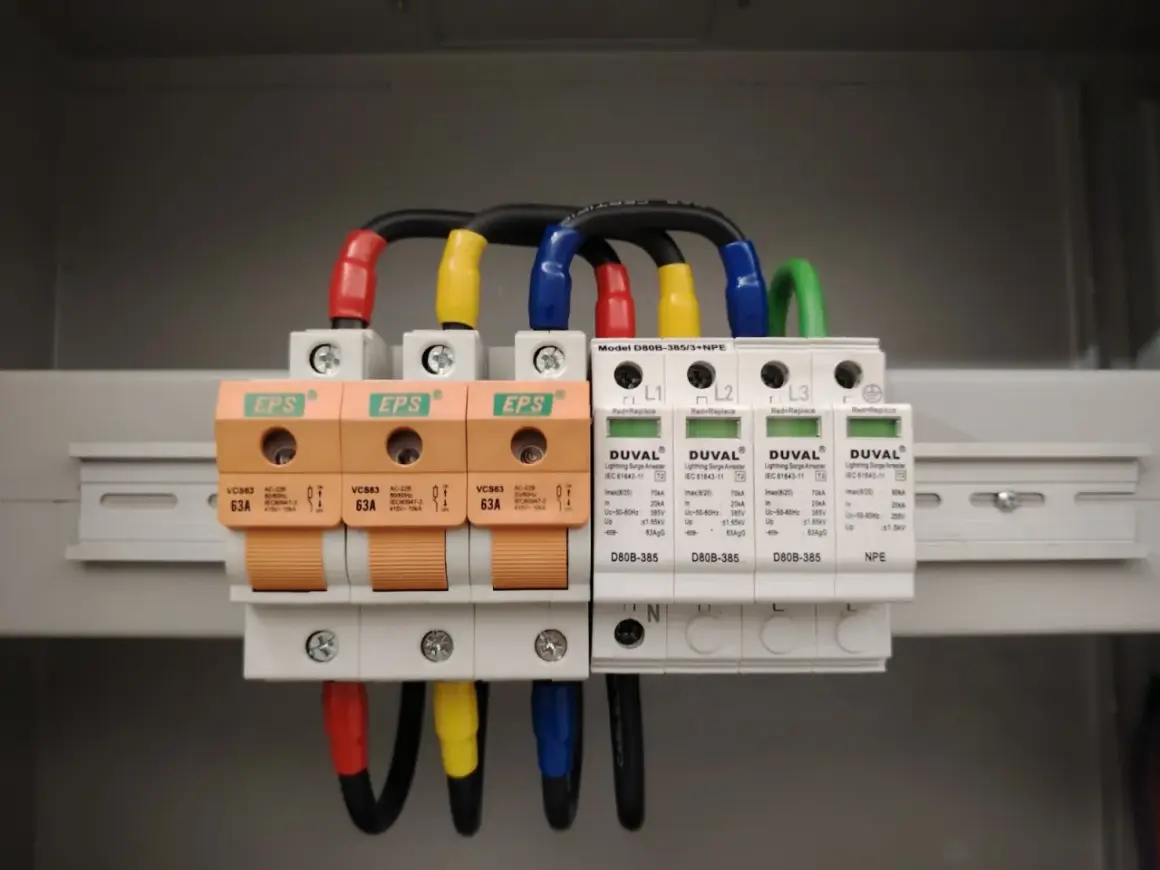

Najlepszym miejscem dla ogranicznika B+C jest pierwsza rozdzielnica po wejściu zasilania do budynku. Chodzi o to, żeby przejął energię przepięcia jak najwcześniej, zanim ta rozleje się po całej instalacji. W domach jednorodzinnych zwykle jest to rozdzielnica główna, a w obiektach większych - główny punkt zasilania lub rozdzielnica piętrowa, jeśli tak zaprojektowano układ.
Ja najczęściej traktuję taki aparat jako rozsądny wybór tam, gdzie ryzyko jest większe niż przeciętne. Dotyczy to budynków z instalacją odgromową, obiektów zasilanych linią napowietrzną, domów z rozbudowaną automatyką, systemami alarmowymi, fotowoltaiką czy droższą elektroniką sterującą. W takich miejscach pojedyncza listwa przepięciowa przy komputerze nie rozwiązuje problemu, bo działa za późno.
- Dom jednorodzinny z LPS - ogranicznik typu 1+2 jest bardzo często pierwszym sensownym stopniem ochrony.
- Budynek zasilany napowietrznie - ryzyko impulsów od wyładowań jest wyższe niż przy kablu ziemnym.
- Instalacja z fotowoltaiką i automatyką - warto myśleć o ochronie całego układu, nie tylko gniazdek.
- Obiekt z wieloma rozdzielnicami - pierwszy stopień w wejściu, kolejne w podrozdzielniach.
W mieszkaniach w budynkach wielorodzinnych sytuacja bywa prostsza, ale nie zawsze identyczna. Jeśli zasilanie jest prowadzone w sposób osłonięty, a projekt przewiduje tylko ochronę końcową, czasem wystarczy typ 2. Jeżeli jednak instalacja jest rozbudowana albo zasilanie i uziemienie są bardziej wymagające, warto oprzeć decyzję na projekcie, a nie na skrócie z opakowania.
Skoro wiadomo już, gdzie taki aparat się stosuje, dobrze jest odróżnić go od pozostałych klas, bo tu najłatwiej o mylący zakup.
B+C a B, C i D nie oznacza tego samego
W praktyce najszybciej zapamiętać to tak: B to pierwszy, najmocniejszy stopień, C to stopień pośredni, a D to ochrona przy samym urządzeniu. Oznaczenie B+C oznacza, że producent połączył dwa pierwsze poziomy w jednym aparacie. To wygodne, bo upraszcza instalację i ogranicza liczbę urządzeń w rozdzielnicy.
| Oznaczenie | Poziom ochrony | Najczęstsze zastosowanie | Co zyskujesz |
|---|---|---|---|
| B / typ 1 | Najwyższa odporność na energię udaru | Wejście instalacji, obiekty z LPS | Przyjmuje największy impuls |
| C / typ 2 | Ochrona przed przepięciami resztkowymi i łączeniowymi | Rozdzielnice wewnętrzne | Chroni dalszą część instalacji |
| D / typ 3 | Ochrona końcowa | Przy sprzęcie wrażliwym | Domyka ochronę przy odbiorniku |
| B+C / typ 1+2 | Połączenie pierwszego i drugiego stopnia | Główna rozdzielnica | Jedno urządzenie zamiast dwóch |
Największy błąd polega na tym, że ktoś widzi B+C i uznaje, że temat jest zamknięty. Nie jest. Jeśli instalacja jest rozległa, przewody są długie, a w środku pracuje wrażliwa elektronika, ochrona kaskadowa nadal ma sens. Innymi słowy: pierwszy stopień przy wejściu nie zwalnia z sensownego doboru kolejnych.
Tu właśnie pojawia się praktyka, a nie teoria katalogowa - trzeba dobrać aparat do instalacji, nie instalację do napisu na obudowie.
Jak dobrać i zamontować bez typowych błędów
Dobry dobór zaczynam od prostych pytań: jaki jest układ sieci, czy budynek ma zewnętrzną instalację odgromową, skąd przychodzi zasilanie i jakie odbiorniki chcę chronić. Dopiero później patrzę na parametry katalogowe. W przypadku typu 1+2 ważne są przede wszystkim Uc dopasowane do sieci, Iimp pokazujące odporność na impuls piorunowy oraz Up, czyli poziom napięcia, który „przepuszcza” aparat do instalacji.
- Sprawdź układ sieci i miejsce montażu w rozdzielnicy.
- Dobierz aparat do napięcia sieciowego, najczęściej 230/400 V.
- Sprawdź wartość Iimp i poziom Up w karcie katalogowej.
- Upewnij się, jakie zabezpieczenie nadprądowe lub bezpiecznik zaleca producent.
- Poprowadź przewody możliwie najkrócej, najlepiej bez ostrych łuków i pętli.
- Po montażu sprawdź wskaźnik stanu, bo część wkładek po silnym udarze wymaga wymiany.
Praktyczny detal, który naprawdę ma znaczenie: łączna długość przewodów przyłączeniowych powinna być możliwie krótka. W wytycznych montażowych często przewija się wartość około 0,5 m jako punkt odniesienia dla całego połączenia. Jeśli przewody są zbyt długie, rośnie napięcie resztkowe i sam aparat traci część sensu.
- Nie montuj SPD „na końcu” rozdzielnicy, jeśli da się go zbliżyć do wejścia zasilania.
- Nie prowadź przewodów w ciasnych pętlach.
- Nie traktuj listwy przeciwprzepięciowej jako substytutu ochrony w rozdzielnicy.
- Nie pomijaj uziemienia i połączeń wyrównawczych, bo bez nich ochrona działa gorzej.
Wiele awarii nie wynika z tego, że ogranicznik był „za słaby”, tylko z tego, że instalacja została zrobiona bez dbałości o szczegóły. To właśnie te szczegóły najczęściej przesądzają o skuteczności całego układu.
Co jeszcze warto sprawdzić, zanim uznasz temat za zamknięty
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: ogranicznik przepięć to element systemu, a nie samodzielny talizman. Działa dobrze wtedy, gdy współpracuje z uziemieniem, wyrównaniem potencjałów, krótkimi przewodami i sensownie rozplanowaną kaskadą ochrony. Sam zakup „B+C” nie rozwiąże problemu, jeśli reszta instalacji jest przypadkowa.
W dobrze zaprojektowanym budynku pierwszy stopień przy wejściu przejmuje najcięższy impuls, kolejne urządzenia dopinają ochronę w podrozdzielnicach, a przy wrażliwej elektronice pojawia się dodatkowy stopień końcowy. To podejście kosztuje więcej niż pojedynczy aparat, ale zwykle oszczędza dużo więcej na sprzęcie, przestojach i naprawach.
Jeśli masz wybierać między „tańszym, ale niepewnym” a „dobrze dobranym i poprawnie zamontowanym”, ja wybrałbym drugą opcję bez wahania - właśnie tam różnica między teorią a praktyką robi największą robotę.
