Przepust kablowy - Jak wybrać i zamontować bez błędów?

Dobrze dobrany osprzęt do wprowadzenia kabla decyduje nie tylko o estetyce, ale też o szczelności, odciążeniu mechanicznym i trwałości całej instalacji. W praktyce to drobny element, który potrafi przesądzić o tym, czy rozdzielnica, skrzynka sterownicza albo obudowa maszyny będzie pracować bez problemów przez lata. Poniżej wyjaśniam, jak działa ten element, jakie są jego najważniejsze odmiany, jak dobrać właściwy model i na co uważać przy montażu.

Co robi przejście kablowe w instalacji

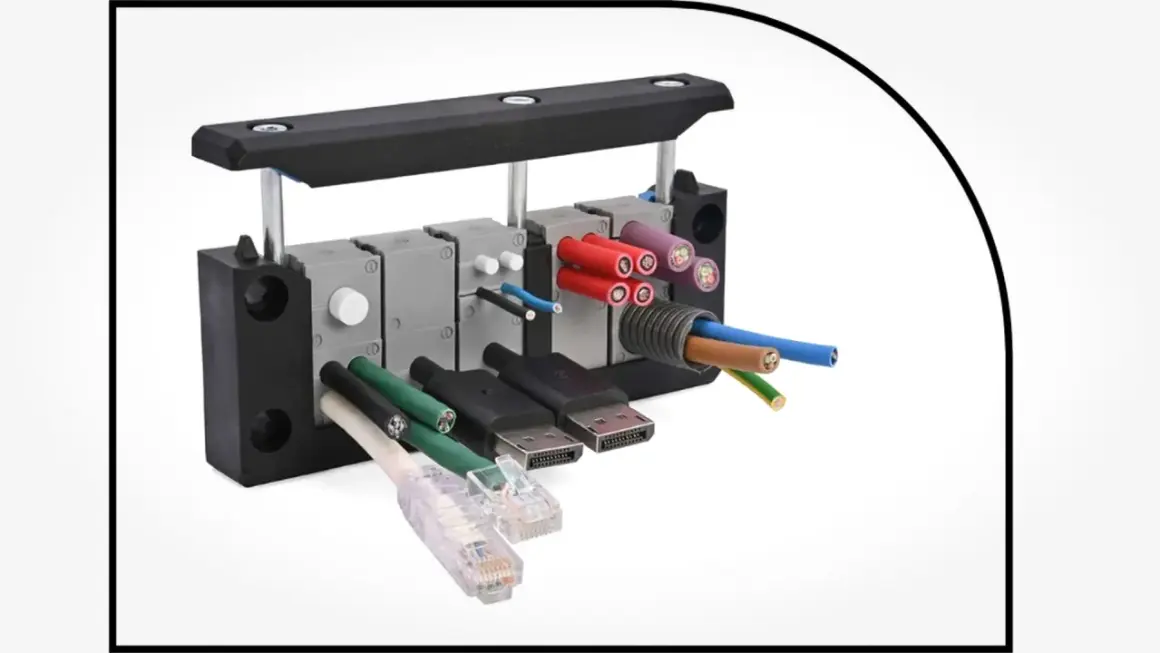

Na pierwszy rzut oka wygląda jak zwykły drobiazg montażowy, ale jego rola jest znacznie większa. Taki element prowadzi kabel przez ściankę obudowy, uszczelnia otwór i przejmuje część naprężeń, które powstają przy szarpnięciu, drganiach albo pracy urządzenia. Dzięki temu przewód nie ociera o krawędź blachy, a wnętrze obudowy pozostaje chronione przed pyłem i wilgocią.

W praktyce chodzi więc o trzy rzeczy naraz: szczelność, odciążenie i porządek montażowy. To właśnie dlatego dobrze dobrany osprzęt jest ważny zarówno w domowej rozdzielnicy, jak i w szafie automatyki czy na zewnątrz budynku. Norma DIN EN 62444 porządkuje wymagania dla takich elementów, więc nie jest to przypadkowy detal, tylko pełnoprawna część układu ochrony instalacji.

Gdy rozumiem już tę rolę, dużo łatwiej dobrać konstrukcję do warunków pracy i nie przepłacić za funkcje, których instalacja nie potrzebuje.

Jakie typy spotykam najczęściej i czym się różnią

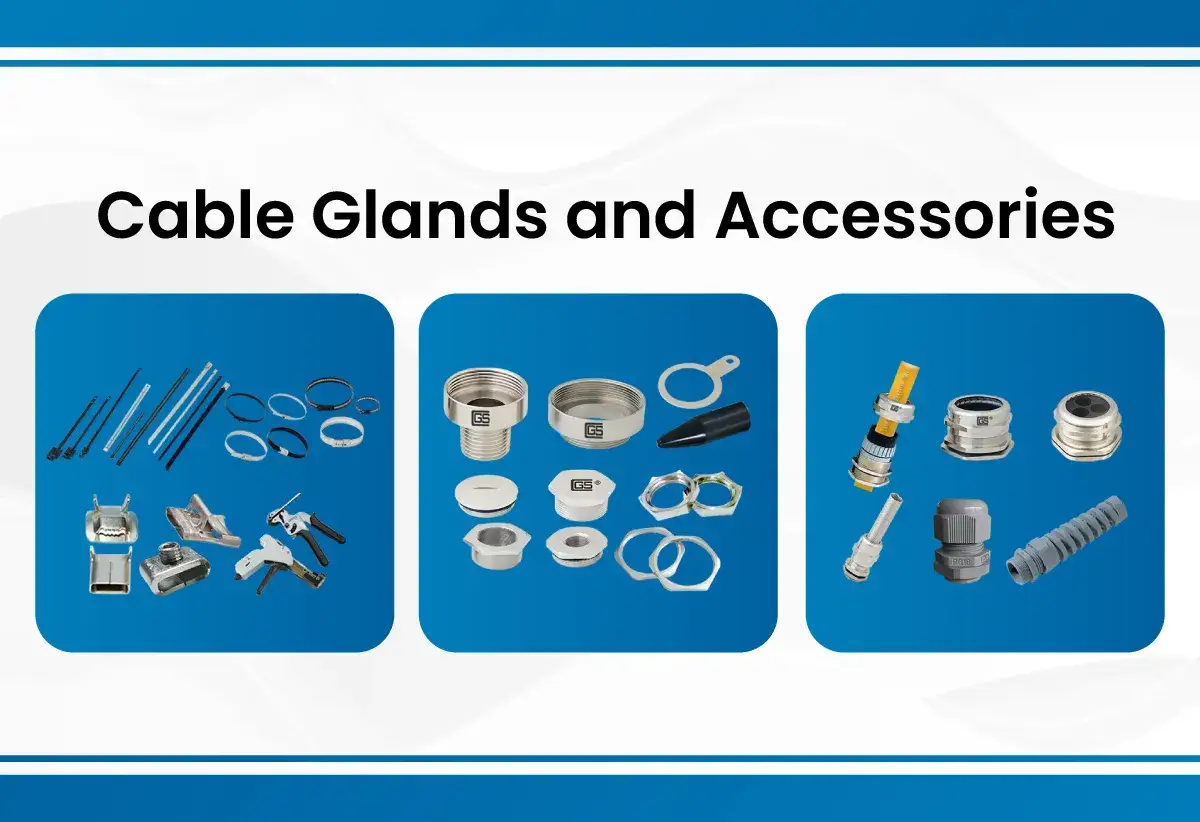

Najprościej patrzę na materiał, stopień ochrony i przeznaczenie. W standardowych zastosowaniach spotyka się wersje poliamidowe, mosiężne niklowane, ze stali nierdzewnej, a także odmiany EMC i Ex do zadań specjalnych. Każda z nich rozwiązuje trochę inny problem, dlatego nie ma jednego uniwersalnego wyboru do wszystkiego.

W standardowych warunkach dobrze wykonany model poliamidowy zwykle wystarcza, zwłaszcza gdy obudowa pracuje wewnątrz budynku. Jeśli jednak w grę wchodzi deszcz, słońce, wibracje albo agresywne środowisko, materiał zaczyna mieć większe znaczenie niż sama cena. W poliamidzie często spotyka się zakresy pracy rzędu od -40 do 100°C, ale zawsze sprawdzam kartę katalogową, bo zależy to od konkretnego modelu i producenta.

Po materiale i szczelności widać najwięcej, ale sam zakup nie kończy decyzji. Trzeba jeszcze dopasować osprzęt do konkretnego kabla i otworu montażowego.

Jak dobrać wersję do kabla, obudowy i warunków pracy

Tu zaczyna się najważniejsza część wyboru. Ja zawsze sprawdzam kilka rzeczy w tej samej kolejności, bo to eliminuje przypadkowe decyzje i późniejsze przeróbki.

1. Średnica zewnętrzna kabla - zakres zacisku musi ją obejmować. Za mały zakres oznacza brak pewnego trzymania, a za duży potrafi pogorszyć szczelność.
2. System gwintu - w nowoczesnych obudowach najczęściej spotyka się gwint metryczny M, w starszych urządzeniach nadal pojawia się PG, a w sprzęcie importowanym bywa NPT.
3. Stopień ochrony IP - do wnętrz często wystarcza IP54 lub IP65, na zewnątrz zwykle celuję w IP66 lub IP68, a przy myciu ciśnieniowym wchodzą rozwiązania z wyższą odpornością, także IP69K.
4. Warunki środowiskowe - UV, oleje, środki chemiczne, wilgoć i temperatura pracy potrafią zmienić dobór bardziej niż sam przekrój kabla.
5. Zakłócenia elektromagnetyczne - jeśli kabel jest ekranowany, sens ma wersja EMC, bo zwykły element nie utrzyma ciągłości ekranu.
6. Strefy Ex - w obszarach zagrożonych wybuchem nie wybieram niczego "na oko", tylko osprzęt z właściwą certyfikacją i przeznaczeniem.

W praktyce bardzo pomaga prosta zasada: najpierw sprawdzam kabel, potem obudowę, dopiero później katalog produktów. Jeśli pomylę ten porządek, kończę z adapterami, luzem na gwincie albo osprzętem, który wygląda dobrze, ale nie ma szans zachować deklarowanej ochrony. Po takim filtrowaniu wybór przestaje być przypadkowy i nie prowadzi do przeróbek otworów.

Jak zamontować element bez utraty szczelności

Sam dobór to połowa roboty. Druga połowa to montaż, bo nawet dobry osprzęt źle osadzony potrafi stracić swoje parametry. Najczęściej patrzę na pięć prostych kroków.

1. Wykonuję otwór zgodny z kartą katalogową i usuwam ostre krawędzie, żeby nie uszkodzić uszczelki ani płaszcza kabla.
2. Osadzam element prostopadle do powierzchni obudowy, bez przekoszenia, bo krzywy montaż osłabia docisk.
3. Najpierw przeprowadzam przewód przez nakrętkę, potem ustawiam kabel w zacisku i dopiero całość domykam.
4. Dokręcam z wyczuciem, zgodnie z zaleceniem producenta. Tu nie wygrywa siła, tylko równy docisk.
5. Po montażu sprawdzam, czy przewód nie wysuwa się przy pociągnięciu i czy uszczelnienie przylega na całym obwodzie.

• Zbyt mała średnica kabla względem zakresu zacisku.
• Brak usunięcia zadziorów po wierceniu otworu.
• Krzywy montaż na cienkiej lub nierównej ściance.
• Pominięcie zaślepki na niewykorzystanym otworze.
• Próba uzyskania szczelności przez "dociśnięcie bardziej", zamiast przez poprawny dobór.

Najczęściej właśnie tutaj pojawia się różnica między instalacją "na papierze" a tą, która naprawdę trzyma IP po deszczu, wibracjach i wielomiesięcznej pracy. Jeśli ten etap jest zrobiony starannie, późniejsze reklamacje zdarzają się znacznie rzadziej.

Kiedy montaż jest dopracowany, zaczyna mieć znaczenie to, gdzie taki osprzęt sprawdza się najlepiej i kiedy zwykły wariant już nie wystarcza.

Gdzie sprawdza się najlepiej w budynkach i automatyce

Nie każdy projekt stawia takie same wymagania, dlatego w praktyce myślę o zastosowaniu, a nie tylko o samym rozmiarze. To pomaga uniknąć kupowania elementu "na wszelki wypadek", który później okazuje się niepotrzebnie drogi.

• Rozdzielnice i skrzynki przyłączeniowe - tu liczy się szczelność, porządek wprowadzeń i prosty montaż. W wielu przypadkach poliamid jest wystarczający.
• Maszyny i linie produkcyjne - drgania i ruch przewodów wymagają lepszego odciążenia. Często sensowniejszy staje się mosiądz albo model z dodatkowym zabezpieczeniem kabla.
• Instalacje zewnętrzne - monitoring, bramy, oświetlenie, obudowy na elewacji i przy gruncie potrzebują odporności na UV, deszcz i pył, zwykle w klasie co najmniej IP66.
• Fotowoltaika i osprzęt na dachu - tu w grę wchodzą promieniowanie słoneczne, zmiany temperatury i wieloletnia ekspozycja, więc materiał ma znaczenie większe niż w środku budynku.
• Przemysł spożywczy i chemiczny - częste mycie, środki czyszczące i wilgoć przesuwają wybór w stronę stali nierdzewnej lub wersji higienicznych.
• Strefy zagrożone wybuchem - tu bezpieczny jest wyłącznie osprzęt przewidziany do pracy w Ex, bo zwykły model nie rozwiązuje problemu certyfikacji.

W budownictwie i automatyce nie chodzi więc o jeden "najlepszy" model, tylko o dopasowanie do obciążenia, otoczenia i planowanej eksploatacji. To zwykle daje lepszy efekt niż szukanie maksymalnie taniego wariantu do wszystkiego.

Gdy te warunki są jasne, zostaje jeszcze zakup i kilka detali, które odróżniają sensowny wybór od pozornie taniego.

Na co patrzę przed zakupem, żeby nie poprawiać instalacji

Przed zamówieniem osprzętu sprawdzam kilka punktów, bo to oszczędza czas i nerwy na obiekcie. W elektryce drobiazg za kilka złotych potrafi wygenerować znacznie większy koszt, jeśli trzeba go później wymieniać.

• Czy gwint pasuje do obudowy i nie wymaga adaptera.
• Czy zakres średnicy obejmuje konkretny kabel, a nie tylko "zbliżony" model.
• Czy producent podaje zgodność z DIN EN 62444 i odpowiedni stopień ochrony IP.
• Czy potrzebna jest odporność UV, oleje, chemia, ekranowanie EMC albo wykonanie Ex.
• Czy w komplecie są uszczelki, kontrnakrętka i elementy do zamknięcia niewykorzystanych otworów.

Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: najpierw dopasuj osprzęt do kabla i środowiska, dopiero potem patrz na cenę. W elektryce najtańszy element bywa drogi dopiero wtedy, gdy trzeba po nim wracać na obiekt, poprawiać szczelność albo wymieniać przewody po kilku miesiącach pracy.
