Kolor katody bywa pomocny, ale sam w sobie rzadko daje pełną odpowiedź. W elektronice, chemii i prostych układach DC liczy się przede wszystkim funkcja elementu, sposób jego oznaczenia i to, w jakim trybie pracuje cały układ. Poniżej wyjaśniam to tak, żeby dało się z tego korzystać przy czytaniu schematów, rozpoznawaniu elementów i unikaniu typowych pomyłek.
Najważniejsze wnioski o kolorze katody
- Nie ma jednego uniwersalnego koloru katody. Barwa zależy od kontekstu: diody, ogniwa, przewodu albo oznaczeń na obudowie.
- W diodach katodę zwykle wskazuje pasek, pierścień albo inny znacznik, a nie sama obudowa.
- W prostych układach DC czarny przewód często oznacza stronę ujemną, ale to tylko konwencja, nie reguła fizyczna.
- W chemii katoda to elektroda, na której zachodzi redukcja, a jej znak zależy od tego, czy ogniwo pracuje galwanicznie, czy elektrolitycznie.
- Jeśli oznaczenia są nieczytelne, najbezpieczniej sprawdzić schemat, dokumentację albo wykonać pomiar miernikiem.

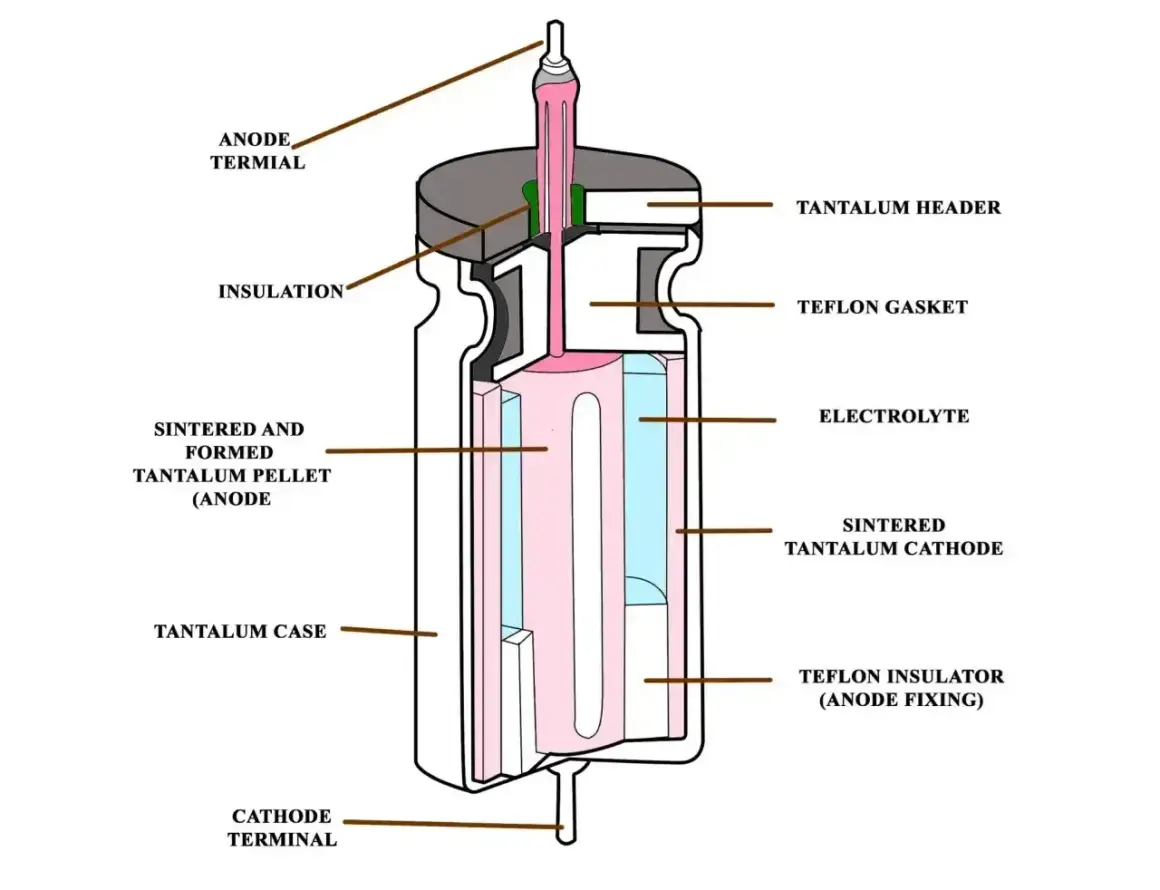

Dlaczego katoda nie ma jednego stałego koloru
Gdy sprawdzam układ, nie pytam najpierw o kolor, tylko o funkcję elektrody. To ważne, bo katoda jest definiowana przez rolę w procesie, a nie przez barwę obudowy czy przewodu. W elektrochemii chodzi o miejsce redukcji, a w elektronice o stronę, z której prąd konwencjonalny opuszcza element.
Stąd bierze się większość nieporozumień. Dla jednych katoda kojarzy się z czarnym przewodem, dla innych z paskiem na diodzie, a jeszcze dla innych z elektrodą dodatnią w ogniwie. Wszystkie te skojarzenia mogą być poprawne, ale tylko w konkretnym zastosowaniu. Kolor jest skrótem pomocniczym, nie definicją katody.
W praktyce warto zapamiętać prostą zasadę: najpierw sprawdzam typ układu, potem sposób oznaczenia, dopiero na końcu interpretuję kolor. Dzięki temu nie przenoszę reguły z jednego świata do drugiego. To prowadzi nas do tego, jakie oznaczenia spotyka się najczęściej w elektronice i instalacjach.
Jakie oznaczenia spotkasz najczęściej w elektronice
W elektronice kolor przewodu albo obudowy bywa tylko tłem. Ważniejsze są markery, które producenci stosują, żeby szybko wskazać biegunowość. Najczęściej chodzi o pasek, pierścień, ścięcie obudowy, długość wyprowadzeń albo opis na płytce. Z mojego doświadczenia właśnie te detale pozwalają uniknąć błędu przy montażu.
| Element | Typowe oznaczenie katody | Co to znaczy w praktyce | Na co uważać |
|---|---|---|---|
| Dioda prostownicza | Pasek, pierścień albo jasny znacznik na obudowie | Strona z paskiem to katoda | Kolor paska nie jest stały u wszystkich producentów |
| LED przewlekana | Krótsza nóżka, spłaszczony bok obudowy, czasem znak na PCB | Krótsze wyprowadzenie zwykle oznacza katodę | Po przycięciu nóżek łatwo stracić orientację |
| LED SMD | Ścięcie narożnika, kropka, wycięcie lub nadruk na płytce | Trzeba odczytać oznaczenie z noty katalogowej | Sam kolor plastiku niczego nie przesądza |
| Przewody DC | Często czarny jako minus, czerwony jako plus | W prostych układach czarny bywa stroną ujemną | W automatyce i instalacjach przemysłowych kolory mogą być inne |
| Układy elektrochemiczne | Czerwona i czarna elektroda w sprzęcie szkoleniowym lub medycznym | Kolor pomaga rozróżnić bieguny | To konwencja sprzętowa, nie cecha samej katody |
W europejskich układach zasilania DC spotyka się też inne konwencje kolorystyczne, więc nie warto przywiązywać się wyłącznie do czerwonego i czarnego. Najlepszy nawyk jest prosty: kolor traktuję jako podpowiedź, a nie jako dowód. Przy diodach i LED-ach najwięcej wyjaśnia jednak sama obudowa, dlatego tam pomyłki są szczególnie kosztowne.
Jak rozpoznać katodę na diodzie i LED
Jeśli miałbym wskazać jeden obszar, w którym najczęściej dochodzi do pomyłek, byłyby to właśnie diody. W ich przypadku kierowanie się samym kolorem przewodu albo obudowy prowadzi prosto do błędu. Tu liczy się detal: pasek na korpusie, znak na schemacie, a w LED-ach często także długość nóżek.
Najprostsza procedura wygląda tak:
- Szukam paska lub pierścienia na obudowie diody.
- Porównuję go z symbolem na schemacie lub nadrukiem na płytce.
- W LED sprawdzam krótszą nóżkę i ewentualnie spłaszczony bok obudowy.
- Jeśli element jest SMD albo oznaczenia są starte, używam miernika w trybie testu diody.
W praktyce test diody daje więcej niż zgadywanie. Miernik pokaże kierunek przewodzenia, więc szybko potwierdzisz, która strona jest anodą, a która katodą. To szczególnie ważne przy starych elementach, odzyskanych z płytek, bo ich nadruki i paski bywają już słabo czytelne.
Warto też pamiętać o LED-ach. W dużych diodach przewlekanych zwykle łatwo rozpoznać katodę po krótszej nóżce, ale w elementach SMD nie ma już takiego komfortu. Tam bez dokumentacji producenta albo bez opisu na PCB łatwo się pomylić. Gdy rozpoznasz oznaczenia na diodzie, łatwiej zrozumiesz, skąd biorą się różnice w chemii i akumulatorach.
Katoda w ogniwach chemicznych i akumulatorach działa inaczej niż w diodzie
Tu zaczyna się część, która najczęściej myli nawet osoby obeznane z podstawami elektroniki. W ogniwach chemicznych katoda nie ma jednego stałego znaku plus lub minus dla wszystkich sytuacji. Zależy to od tego, czy mówimy o ogniwie galwanicznym, czy elektrolitycznym. Sam proces pozostaje ten sam: na katodzie zachodzi redukcja.
| Rodzaj układu | Jaki znak ma katoda | Co się na niej dzieje | Jak czytać to praktycznie |
|---|---|---|---|
| Ogniwo galwaniczne | Zwykle dodatni | Zachodzi redukcja, a układ oddaje energię do obwodu | W czasie rozładowania bateria traktuje katodę jako biegun dodatni |
| Ogniwo elektrolityczne | Zwykle ujemny | Zachodzi redukcja wymuszona przez źródło zewnętrzne | Przy elektrolizie lub ładowaniu biegunowość może wyglądać odwrotnie niż w baterii pracującej samodzielnie |
| Akumulator podczas ładowania | Zależny od trybu pracy | Reakcje przebiegają przeciwnie niż przy rozładowaniu | Nie wolno zakładać, że jedna elektroda zawsze jest „na stałe” katodą w sensie elektrycznym |
To rozróżnienie jest istotne, bo w akumulatorach i ogniwach fizyczna elektroda pozostaje ta sama, ale jej rola może się zmieniać wraz z kierunkiem przepływu prądu. Właśnie dlatego w chemii nie da się uczciwie odpowiedzieć na pytanie o kolor bez doprecyzowania układu. Jeśli ktoś mówi po prostu „katoda jest czarna” albo „katoda jest ujemna”, to zazwyczaj upraszcza temat za bardzo. Następny krok to spojrzenie na typowe błędy, które z takiego uproszczenia wynikają.
Najczęstsze błędy, które prowadzą do złych odczytów
W pracy z układami najwięcej szkody robi nie brak wiedzy, tylko zbyt szybkie założenia. Kolory bywają wygodne, ale łatwo ich nadużyć. Oto błędy, które widzę najczęściej:
- Zakładanie, że katoda zawsze jest czarna. To działa tylko w niektórych konwencjach, a nie jako zasada ogólna.
- Uznawanie, że czerwony przewód zawsze oznacza anodę. W wielu instalacjach DC tak bywa, ale w automatyce, zasilaniu przemysłowym i retrofitach reguły są inne.
- Mylenie diody z ogniwem chemicznym. W diodzie katoda jest oznaczana konstrukcyjnie, a w ogniwie zależy od trybu pracy.
- Ignorowanie dokumentacji producenta. Przy LED-ach SMD i nietypowych diodach to najkrótsza droga do pomyłki.
- Ocenianie po samym kolorze obudowy. Wysoka temperatura, starzenie albo renowacja potrafią całkiem zmylić wzrok.
Najbardziej praktyczna ochrona przed błędem jest prosta: nie ufam jednemu sygnałowi. Jeśli pasek na diodzie zgadza się z płytką i testem miernika, mam pewność. Jeśli nie, wracam do schematu. W przypadku akumulatorów i ogniw chemicznych sprawdzam jeszcze tryb pracy, bo to on decyduje o tym, jak interpretować katodę.
Co warto zapamiętać przed podłączeniem układu
W temacie katody kolor pomaga, ale nie rozwiązuje sprawy samodzielnie. Najpewniejsza kolejność jest zawsze taka sama: najpierw typ układu, potem oznaczenie na elemencie, na końcu pomiar. Dzięki temu nie przenosisz reguł z baterii do diody ani z elektrochemii do instalacji DC.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: szukaj funkcji, nie koloru. Kolor ma ułatwiać pracę, ale nie powinien zastępować schematu, noty katalogowej ani testu miernikiem. To podejście oszczędza czas i zwykle chroni przed uszkodzeniem elementu już przy pierwszym podłączeniu.
W elektronice dobrze działa chłodna zasada: gdy coś wygląda „prawie na pewno”, sprawdzam to jeszcze raz. Przy katodzie różnica między domysłem a pewnością bywa naprawdę mała, a skutki błędu potrafią być bardzo konkretne.
