Łączenie akumulatorów decyduje nie tylko o napięciu, ale też o tym, czy instalacja będzie stabilna pod obciążeniem i czy bateria nie straci życia po kilku sezonach. W praktyce połączenie szeregowe i równoległe akumulatorów pozwala zbudować bank dopasowany do urządzeń 12 V, 24 V albo 48 V, ale wymaga zgodnych modułów, poprawnego okablowania i sensownego zabezpieczenia. Poniżej rozkładam temat na proste zasady, konkretne przykłady i najczęstsze błędy, które widuję w układach warsztatowych i na budowie.
Najkrócej szereg podnosi napięcie, równoległe łączenie zwiększa pojemność, a bezpieczeństwo zależy od detali montażu
- W szeregu sumują się napięcia, a pojemność Ah zostaje taka sama.
- W połączeniu równoległym napięcie się nie zmienia, za to rośnie pojemność i prąd dostępny dla odbiorników.
- Układ szeregowo-równoległy łączy oba efekty, więc sprawdza się w większych bankach energii.
- Najlepiej łączyć akumulatory tego samego typu, modelu, wieku i zbliżonego stanu naładowania.
- Każda gałąź powinna mieć własne zabezpieczenie, a przewody muszą mieć podobną długość i przekrój.
Jak działa łączenie szeregowe i równoległe
Patrzę na to w prosty sposób: w szeregu „doklejasz” napięcie, a w równoległym „doklejasz” pojemność. To nie jest tylko szkolna definicja, ale realna różnica w tym, jak bank akumulatorów zachowuje się pod obciążeniem, jak długo zasila odbiorniki i jak grube muszą być przewody.
Połączenie szeregowe
W układzie szeregowym plus jednego akumulatora łączysz z minusem następnego. Jeśli dwa moduły 12 V po 100 Ah połączysz w szeregu, dostajesz 24 V 100 Ah. Napięcie rośnie, ale pojemność w amperogodzinach nie. To ważne, bo wiele osób widzi dwa akumulatory i zakłada, że „podwaja się wszystko”, a tak nie jest.

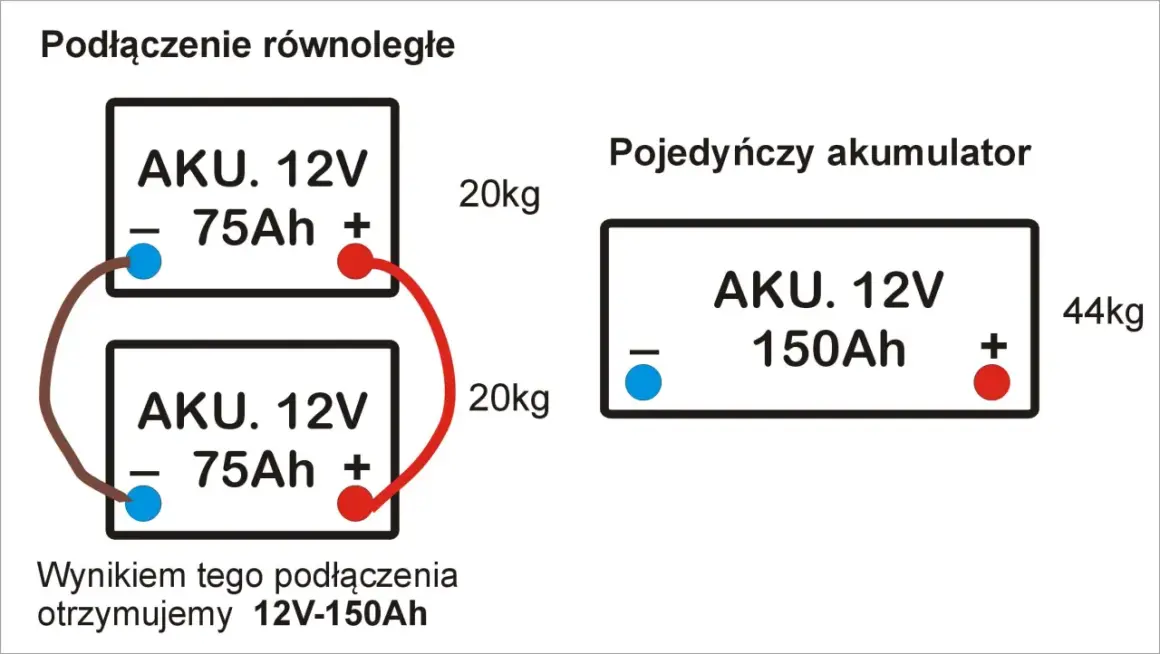

Połączenie równoległe
W układzie równoległym łączysz plus z plusem i minus z minusem. Wtedy napięcie zostaje takie samo, ale pojemność się sumuje. Dwa akumulatory 12 V 100 Ah dają 12 V 200 Ah. Z praktycznego punktu widzenia oznacza to dłuższy czas pracy przy tym samym napięciu zasilania, ale bez możliwości przejścia na wyższy poziom napięcia.
Ta różnica prowadzi prosto do pytania, jak te liczby przekładają się na realny projekt, a nie tylko na schemat na kartce.
Co zmienia się w napięciu, pojemności i prądzie
Najbardziej praktyczna zasada brzmi: wyższe napięcie przy tej samej mocy oznacza niższy prąd, a niższy prąd to mniejsze straty na przewodach. Dla instalacji na budowie, w warsztacie czy w małym systemie z falownikiem to potrafi zrobić ogromną różnicę, bo to właśnie prąd wymusza przekrój kabli i wielkość zabezpieczeń.
| Układ | Napięcie | Pojemność | Przykład | Co z tego wynika |
|---|---|---|---|---|
| 2 x 12 V 100 Ah w szeregu | 24 V | 100 Ah | ok. 2,4 kWh nominalnie | mniejszy prąd, wygodniejsza praca przy większym obciążeniu |
| 2 x 12 V 100 Ah równolegle | 12 V | 200 Ah | ok. 2,4 kWh nominalnie | dłuższa autonomia bez zmiany napięcia instalacji |
| 4 x 12 V 100 Ah w układzie 2S2P | 24 V | 200 Ah | ok. 4,8 kWh nominalnie | więcej energii i sensowna baza pod większy odbiór |
Przykład z mocą jest jeszcze bardziej czytelny. Odbiornik 1 kW przy 12 V pobiera około 83 A, przy 24 V około 42 A, a przy 48 V około 21 A. Różnica jest ogromna, bo przy takich prądach każdy słabszy styk, każdy za długi przewód i każdy zły bezpiecznik zaczyna się szybko grzać.
Właśnie dlatego w większych instalacjach nie chodzi wyłącznie o „więcej baterii”, ale o to, by układ miał sens elektryczny i dało się go bezpiecznie okablować.
Jak wykonać bank akumulatorów bez skracania jego życia
Najpierw dobieram akumulatory, dopiero potem układam przewody. To odwrócenie kolejności jest jednym z częstszych błędów, bo ludzie zaczynają od „mam dwa akumulatory, więc coś z nich złożę”, a dopiero później zastanawiają się, czy chemia, pojemność i wiek w ogóle do siebie pasują. Battery University podkreśla, że słabszy element wyznacza zachowanie całego pakietu, szczególnie w układach szeregowych.
Dobierz akumulatory, które naprawdę do siebie pasują
Najbezpieczniej łączyć moduły tego samego typu, pojemności, modelu i zbliżonego wieku. Mieszanie starego i nowego akumulatora, AGM z żelem albo kwasowego z litowym zwykle kończy się nierówną pracą, a później trudnym do diagnozy spadkiem pojemności. Jeżeli jeden akumulator ma wyraźnie inne napięcie spoczynkowe albo był wcześniej głębiej rozładowywany, najpierw trzeba go wyrównać i sprawdzić, a nie od razu wpinać do banku.
Użyj bezpieczników i symetrycznego okablowania
W praktyce kluczowe są trzy rzeczy: bezpiecznik na każdej gałęzi, przewody o takim samym przekroju i możliwie równej długości oraz pobór prądu z punktu, który nie faworyzuje jednej baterii. Victron Energy zaleca prowadzenie wyjścia z banku diagonalnie, żeby prąd rozkładał się możliwie równomiernie. To drobny detal, ale właśnie on odróżnia poprawny bank od takiego, który po kilku miesiącach zaczyna się rozjeżdżać.
Przeczytaj również: Układ TN-S - Jak poprawnie rozdzielić PE i N oraz uniknąć błędów?
Nie podłączaj obciążenia do punktów pośrednich
W układach szeregowo-równoległych nie wyciągam zasilania z środka stringu i nie robię „skrótów” tam, gdzie wygodniej jest złapać plus. Punkt pośredni zmienia rozkład prądów i powoduje, że jedna gałąź pracuje ciężej niż druga. W prostych instalacjach błąd bywa niewidoczny od razu, ale później wraca w postaci różnic napięcia i szybszego zużycia części banku.
Jeżeli ten etap jest zrobiony dobrze, cała reszta sprowadza się już do unikania klasycznych pomyłek montażowych.
Najczęstsze błędy, które psują bank akumulatorów
Z mojej perspektywy większość problemów nie wynika z samej idei łączenia, tylko z niedbałego wykonania. Układ może być poprawny na schemacie, a mimo to działać słabo, jeśli ktoś zignoruje kilka rzeczy, które wydają się „drobne”.
- Mieszanie różnych akumulatorów - inna pojemność, chemia albo wiek oznacza nierówną pracę i szybsze starzenie całego banku.
- Brak bezpiecznika przy każdej gałęzi - przy zwarciu prąd z banku potrafi być bardzo wysoki, więc zabezpieczenie nie jest opcją.
- Różne długości przewodów - jedna bateria dostaje większe obciążenie, a druga tylko „dolega” do układu.
- Łączenie do jednego końca banku - taki układ sprzyja nierównemu poborowi prądu.
- Brak weryfikacji stanu naładowania przed montażem - w litowych zestawach i tak chroni to BMS, ale w praktyce różnice są potem kosztowne.
- Zbyt mały przekrój kabla - napięcie może wyglądać poprawnie, a przewód i tak będzie się grzał pod obciążeniem.
W bateriach litowych dochodzi jeszcze BMS, czyli system zarządzania baterią. To elektronika, która pilnuje napięcia, prądu i temperatury. Bez niej albo z niepasującym BMS-em nawet dobrze połączony bank nie będzie pracował bezpiecznie.
Po takim przeglądzie łatwiej zdecydować, kiedy opłaca się iść w szereg, kiedy w równoległe łączenie, a kiedy w układ mieszany.
Kiedy lepszy jest układ szeregowy, a kiedy równoległy
Tu nie ma jednego zwycięzcy. Wybór zależy od tego, czy ważniejsze jest dla mnie napięcie, czy czas pracy, a także od tego, jak duże są przewody, odbiorniki i strata energii w instalacji. Na budowie i w warsztacie najczęściej myślę o praktyce: co zasilać, jak daleko biegną przewody i czy układ ma obsłużyć chwilowe, duże prądy rozruchowe.
| Wariant | Kiedy ma sens | Zaleta | Ograniczenie |
|---|---|---|---|
| Szeregowy | gdy potrzebujesz wyższego napięcia dla falownika, napędu lub dłuższych linii | niższy prąd przy tej samej mocy | trzeba pilnować zgodności modułów i stanu naładowania |
| Równoległy | gdy chcesz wydłużyć czas pracy bez zmiany napięcia systemu | łatwo zwiększyć pojemność | przy dużych bankach trudniej utrzymać równy rozkład prądów |
| Szeregowo-równoległy | gdy potrzebujesz i wyższego napięcia, i większej energii | najbardziej elastyczny układ | wymaga najlepszego projektu i dokładnego wykonania |
W praktyce 12 V zostawiam raczej dla małych układów i krótkich tras kablowych. Gdy moc rośnie, 24 V albo 48 V stają się po prostu rozsądniejsze, bo ograniczają prąd, a więc i straty oraz ryzyko przegrzania. To dlatego duże systemy magazynowania energii i część instalacji off-grid tak często idzie w wyższe napięcia.
Jeżeli układ ma pracować długo, pod obciążeniem i bez codziennej kontroli, bardziej cenię prostotę i symetrię niż „maksymalne wykorzystanie tego, co akurat było pod ręką”.
Co sprawdzić przed zamknięciem obudowy i pierwszym obciążeniem
Przed uruchomieniem robię krótki, ale bardzo konkretny przegląd. To zajmuje kilka minut, a oszczędza godzin szukania problemu później. W instalacjach bateryjnych drobny błąd widać często dopiero pod obciążeniem, więc sam pomiar „na pusto” nie wystarcza.
- czy wszystkie akumulatory mają zgodny typ, pojemność i napięcie spoczynkowe;
- czy każdy plus ma własny bezpiecznik dobrany do kabla i prądu systemu;
- czy przewody mają podobną długość i sensowny przekrój;
- czy połączenia są solidne, czyste i dobrze dokręcone;
- czy w banku litowym BMS jest zgodny z liczbą modułów i konfiguracją;
- czy wyjście z banku jest pobrane symetrycznie, a nie z jednego końca stringu.
Jeśli chodzi o praktyczne minimum, ja zawsze zakładam zasadę: najpierw zgodność elementów, potem zabezpieczenia, na końcu test pod obciążeniem. Taki porządek daje znacznie więcej niż „dokręcanie problemów” po montażu. Właśnie dlatego dobrze wykonany bank akumulatorów jest mniej kwestią szczęścia, a bardziej konsekwentnych detali.
