W praktyce montażowej i warsztatowej ten temat wraca częściej, niż się wydaje: od uchwytów, osłon i wsporników po drobne elementy mechanizmów. Najkrócej: standardowy otwór pod gwint M4 ma zwykle 3,3 mm, ale warto wiedzieć, kiedy ta wartość jest właściwa bez dyskusji, a kiedy trzeba uwzględnić materiał, głębokość otworu i sposób gwintowania. Poniżej rozkładam to na prosty, użyteczny schemat.
Najważniejsze liczby i zasady, zanim weźmiesz wiertarkę
- Dla najpopularniejszego gwintu M4 x 0,7 otwór pod gwintownik ma zazwyczaj 3,3 mm.
- Dla rzadszego gwintu M4 x 0,5 przyjmuje się zwykle 3,5 mm.
- Zbyt mały otwór zwiększa opór gwintowania i ryzyko urwania gwintownika.
- Zbyt duży otwór daje płytszy, słabszy gwint i gorsze trzymanie śruby.
- Przed wierceniem trzeba zawsze sprawdzić, czy chodzi o gwintowany otwór, czy tylko o przelot pod śrubę.
- Przy otworach ślepych trzeba zostawić zapas na dno, wióry i stożek wejściowy narzędzia.
Jaki powinien być otwór do gwintu M4
Jeżeli mówimy o klasycznym gwincie metrycznym, punkt wyjścia jest prosty: średnica otworu pod gwint to średnica nominalna minus skok gwintu. Dla M4 x 0,7 wychodzi 4,0 - 0,7 = 3,3 mm. I właśnie tę wartość traktuję jako domyślną w większości prac montażowych.
| Gwint | Skok | Średnica otworu pod gwintownik | Praktyczne zastosowanie |
|---|---|---|---|
| M4 x 0,7 | 0,7 mm | 3,3 mm | Najpopularniejsza wersja, dobra do większości typowych montaży |
| M4 x 0,5 | 0,5 mm | 3,5 mm | Wersja drobnozwojna, stosowana tam, gdzie potrzebny jest inny charakter połączenia |
To ważne rozróżnienie, bo sama liczba „M4” mówi tylko o średnicy zewnętrznej śruby, a nie o skoku gwintu. W mechanizmach, w których śruba ma pracować w korpusie, blaszce albo profilu, ten szczegół decyduje o wszystkim: o sile trzymania, komforcie montażu i trwałości połączenia. Dlatego zanim zacznę wiercić, zawsze sprawdzam oznaczenie gwintownika albo śruby, a nie tylko samą nazwę M4. Skoro już wiadomo, jaka jest baza, warto zobaczyć, kiedy materiał wymusza korektę podejścia.
Kiedy 3,3 mm to dobry wybór, a kiedy trzeba uważać
W większości przypadków 3,3 mm działa bardzo dobrze, ale nie każdy materiał zachowuje się tak samo. W aluminium gwintowanie jest zwykle łatwe, w stali trzeba pilnować smarowania, a w nierdzewce i twardszych stopach margines błędu jest wyraźnie mniejszy. Ja patrzę na to tak: standardowa średnica ma dać bezpieczny kompromis między siłą gwintu a oporem narzędzia.
| Materiał lub warunek | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Aluminium | 3,3 mm | Gwint tnie się lekko, a standard daje dobry chwyt śruby |
| Stal konstrukcyjna | 3,3 mm + dobre smarowanie | Trzeba ograniczyć opór i zadbać o czysty wiór |
| Nierdzewka | 3,3 mm, czasem ostrożna korekta technologiczna | Największe ryzyko zatarcia i urwania gwintownika |
| Tworzywo | Dobór zależny od typu plastiku i obciążenia | Nie każdy materiał dobrze trzyma mały gwint bez pęknięć lub wyrobienia |
| Otwór ślepy | 3,3 mm, ale z zapasem głębokości | Trzeba uwzględnić miejsce na stożek wejściowy gwintownika i wióry |
Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: im trudniejszy materiał i im mniejszy margines na błąd, tym większe znaczenie ma ostre wiertło, prostopadłe prowadzenie i porządny środek do gwintowania. W lżejszych pracach można wiele wybaczyć, ale w drobnym M4 każda niedokładność szybko wychodzi na jaw. Z tym w tle łatwiej przejść do samego procesu, bo poprawna średnica to dopiero połowa sukcesu.

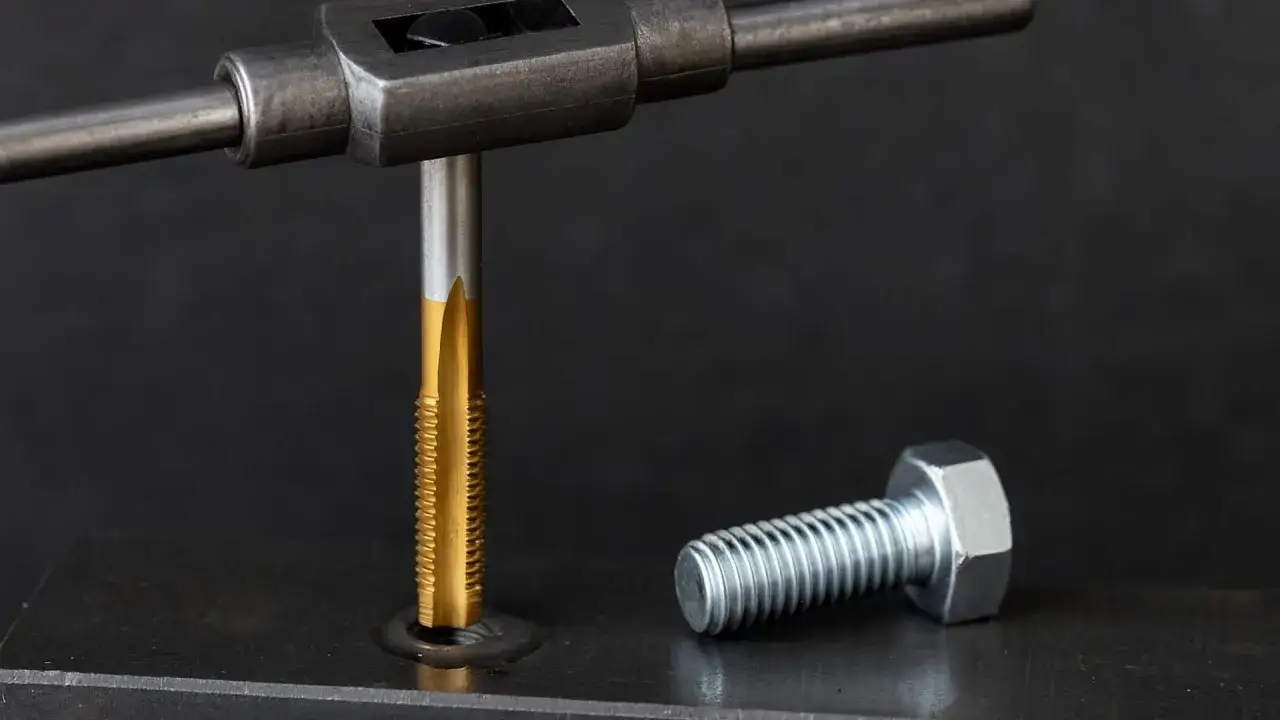

Jak przygotować otwór do gwintowania krok po kroku
Przy M4 nie chodzi wyłącznie o samo przewiercenie materiału. Liczy się też przygotowanie krawędzi, ustawienie narzędzia i kontrola wióra. W praktyce robię to zawsze w podobnej kolejności, bo wtedy najmniej rzeczy może pójść źle.
- Sprawdzam oznaczenie gwintu, czyli czy to na pewno M4 x 0,7, a nie inna odmiana.
- Wyznaczam środek i punktuję miejsce wiercenia, żeby wiertło nie „uciekło” na boki.
- Wiercę wiertłem 3,3 mm możliwie prosto do osi otworu.
- Usuwam gratu i robię delikatną fazę wejściową, żeby gwintownik łatwiej wszedł w materiał.
- Stosuję odpowiednie smarowanie lub chłodzenie, szczególnie przy stali i nierdzewce.
- Gwintuję spokojnie, bez dociskania na siłę, regularnie cofając narzędzie w celu łamania wióra.
- Po zakończeniu czyszczę otwór i sprawdzam śrubą, czy wchodzi płynnie, ale bez nadmiernego luzu.
W otworze ślepym dokładam jeszcze jedną rzecz: zostawiam zapas głębokości pod stożek gwintownika i miejsce na wiór. To drobiazg, ale właśnie on najczęściej decyduje o tym, czy gwint będzie pełny, czy narzędzie zatrzyma się za wcześnie. Kiedy proces jest już ustawiony, warto znać błędy, które najczęściej psują nawet dobrze zaplanowaną pracę.
Najczęstsze błędy przy gwincie M4
Przy małych gwintach najwięcej problemów nie wynika z samej techniki, tylko z pośpiechu. Widać to szczególnie wtedy, gdy ktoś bierze „jakiekolwiek” wiertło, bo przecież M4 brzmi podobnie do 4 mm. W praktyce to błąd, który potrafi zniszczyć cały element.
- Wiercenie na 4 mm zamiast 3,3 mm - gwint robi się zbyt płytki i połączenie trzyma słabiej.
- Mylenie skoku gwintu - M4 x 0,7 i M4 x 0,5 to nie to samo, a średnica otworu też jest inna.
- Brak fazy wejściowej - gwintownik gorzej się prowadzi, a krawędź wejścia łatwiej się wykrusza.
- Zły kąt prowadzenia - przy M4 nawet niewielkie odchylenie szybko daje krzywy gwint.
- Za mało smarowania - w stali i nierdzewce rośnie opór, a wraz z nim ryzyko urwania narzędzia.
- Ignorowanie wióra w otworze ślepym - wiór blokuje gwintownik i niszczy dno otworu.
Najgorsza pomyłka to dla mnie nie tyle sam zły wymiar, ile założenie, że „M4 to zawsze M4”. W mechanizmach, osłonach i uchwytach ten skrót myślowy kończy się często luzem, przekoszeniem lub zerwanym gwintem. Z tego powodu warto jeszcze odróżnić otwór gwintowany od zwykłego przelotu pod śrubę, bo te dwa przypadki bardzo łatwo pomylić.
Otwór pod gwint i otwór przelotowy to dwie różne sprawy
Jeżeli śruba M4 ma tylko przejść przez element i dokręcić się w nakrętce, potrzebujesz otworu przelotowego. Jeżeli ma wkręcać się bezpośrednio w materiał, robisz otwór pod gwintownik. To nie jest drobny niuans, tylko dwa różne zadania techniczne.
| Cel otworu | Przykładowa średnica | Co daje |
|---|---|---|
| Gwintowanie M4 x 0,7 | 3,3 mm | Śruba tworzy własny gwint wewnętrzny w materiale |
| Otwór przelotowy ciasny pod śrubę M4 | 4,3 mm | Śruba przechodzi prawie bez luzu |
| Otwór przelotowy standardowy pod śrubę M4 | 4,5 mm | Montuje się łatwiej, bo jest trochę więcej tolerancji |
To rozróżnienie jest szczególnie ważne w montażu elementów mechanicznych, osłon i wsporników, gdzie jeden z otworów jest nośny, a drugi tylko montażowy. Jeśli pomylisz te dwa warianty, efekt będzie od razu odczuwalny: albo śruba nie przejdzie, albo gwint nie złapie tak, jak powinien. Na koniec zostaje jeszcze jedna rzecz, o której sam zawsze pamiętam, bo oszczędza poprawki i nerwy.
Czego jeszcze pilnuję przy otworach M4 w mechanizmach
Przy małych połączeniach często decydują nie same milimetry, ale warunki wokół nich. Patrzę więc nie tylko na średnicę, lecz także na grubość materiału, odległość od krawędzi i to, czy połączenie będzie pracować dynamicznie, czy tylko trzymać osłonę w miejscu. W cienkiej blaszce albo w miękkim materiale sam gwint M4 może być po prostu zbyt krótki, żeby dać trwałe mocowanie.
W takich sytuacjach rozważam inne rozwiązanie: nakrętkę od drugiej strony, nitonakrętkę, wkładkę gwintowaną albo połączenie przelotowe. To nie jest „obejście problemu”, tylko rozsądny dobór metody do warunków pracy. Jeśli połączenie ma przenosić obciążenie, drgania albo częsty demontaż, sama średnica otworu to za mało, by ocenić, czy M4 będzie dobrym wyborem. Najbezpieczniej zaczynać od 3,3 mm dla M4 x 0,7, a potem dopiero dopasować technikę do materiału i konstrukcji.
Jeśli mam zostawić jedną praktyczną regułę, to tę: najpierw sprawdź skok gwintu, potem wybierz wiertło 3,3 mm dla M4 x 0,7 i dopiero na końcu oceniaj materiał oraz głębokość otworu. Właśnie ta kolejność zwykle odróżnia czysty, pewny montaż od poprawiania otworu po zerwanym gwintowniku.
