Gwint 3/8 cala jest jednym z tych oznaczeń, które wyglądają prosto, a w praktyce potrafią wprowadzić sporo zamieszania. Najważniejsze jest tu rozróżnienie między wymiarem nominalnym a rzeczywistą średnicą oraz między gwintem rurowym BSP/NPT a zwykłą śrubą maszynową. Poniżej rozkładam temat na czynniki pierwsze, tak żeby dało się od razu dobrać złączkę, sprawdzić średnicę suwmiarką i uniknąć nieszczelności.
Najważniejsze liczby, które warto zapamiętać
- W gwincie rurowym 3/8 cala najczęściej spotkasz średnicę zewnętrzną około 16,66 mm w systemie BSP/G.
- W 3/8 NPT średnica zewnętrzna jest większa, około 17,1 mm, a skok wynosi 18 TPI, czyli około 1,41 mm.
- Śruba 3/8-16 UNC to coś innego: ma 9,525 mm średnicy zewnętrznej i nie jest gwintem rurowym.
- W praktyce sama liczba 3/8 nie wystarcza do zakupu złączki. Trzeba znać też typ gwintu: G, R, Rc albo NPT.
- Jeśli element ma uszczelkę płaską lub O-ring, zwykle mówimy o gwincie prostym. Jeśli uszczelnia się na stożku, to znak, że standard jest inny.
Ile ma gwint 3/8 cala w milimetrach
Jeżeli potrzebujesz jednej, konkretnej odpowiedzi, to w gwincie rurowym 3/8 cala najczęściej chodzi o wymiar nominalny, a nie o rzeczywistą średnicę całego zwoju. Dla popularnego BSP/G 3/8 zewnętrzny wymiar gwintu wynosi 16,662 mm, a skok to 1,337 mm, czyli 19 zwojów na cal. Właśnie ta różnica między nominałem a wymiarem rzeczywistym decyduje, czy część będzie pasować.

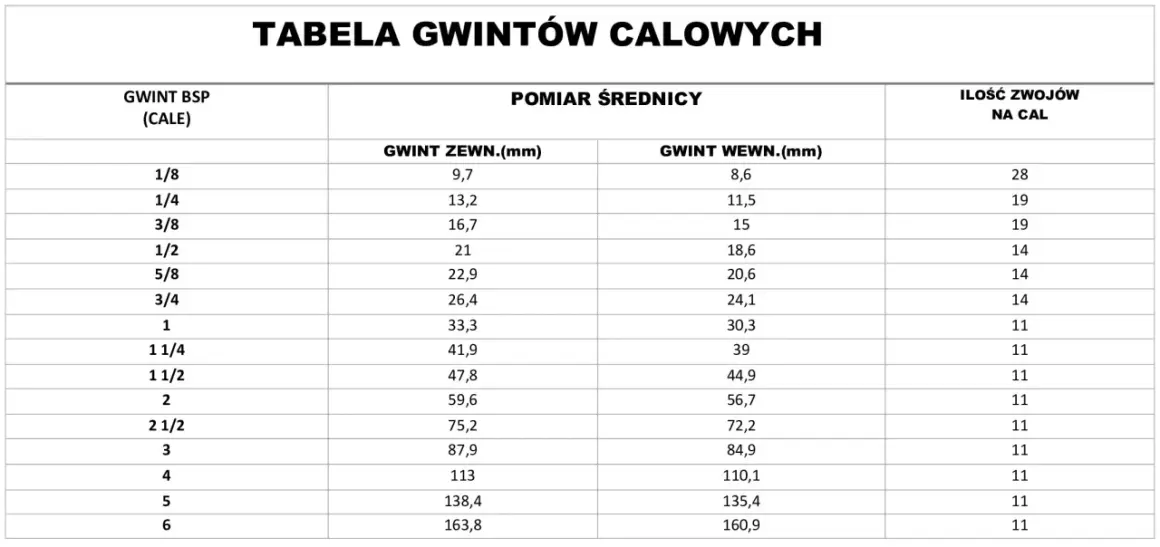

| Oznaczenie | Średnica zewnętrzna | Skok | Co to zwykle oznacza |
|---|---|---|---|
| G 3/8 | 16,662 mm | 1,337 mm | gwint rurowy prosty BSPP |
| R 3/8 | około 16,66 mm w wymiarze odniesienia | 1,337 mm | gwint rurowy stożkowy BSPT |
| 3/8 NPT | około 17,1 mm | 1,411 mm | gwint stożkowy amerykański |
| 3/8-16 UNC | 9,525 mm | 1,588 mm | śruba maszynowa, nie gwint rurowy |
Przeliczenie skoku jest proste: 25,4 mm podzielone przez 19 daje 1,337 mm, a 25,4 podzielone przez 18 daje 1,411 mm. To drobna różnica na papierze, ale w praktyce wystarcza, żeby gwint nie dał się prawidłowo skręcić albo zaczął cieknąć. Dlatego przy osprzęcie hydraulicznym i pneumatycznym nie wolno zatrzymywać się na samym napisie „3/8”.
To jednak dopiero połowa historii, bo samo 3/8 nie mówi jeszcze, jaki to standard i czy gwint w ogóle da się połączyć z drugim elementem. Właśnie dlatego w następnym kroku warto rozróżnić systemy, które na pierwszy rzut oka wyglądają podobnie, a w rzeczywistości nie są zamienne.
Dlaczego 3/8 nie zawsze oznacza to samo
W praktyce największy błąd polega na tym, że ktoś porównuje tylko liczbę 3/8 i zakłada pełną zgodność. To nie działa. W branży spotkasz co najmniej trzy różne światy: gwinty rurowe BSP, gwinty amerykańskie NPT oraz gwinty maszynowe typu UNC. Każdy z nich ma własną logikę, inny skok i inne uszczelnianie.

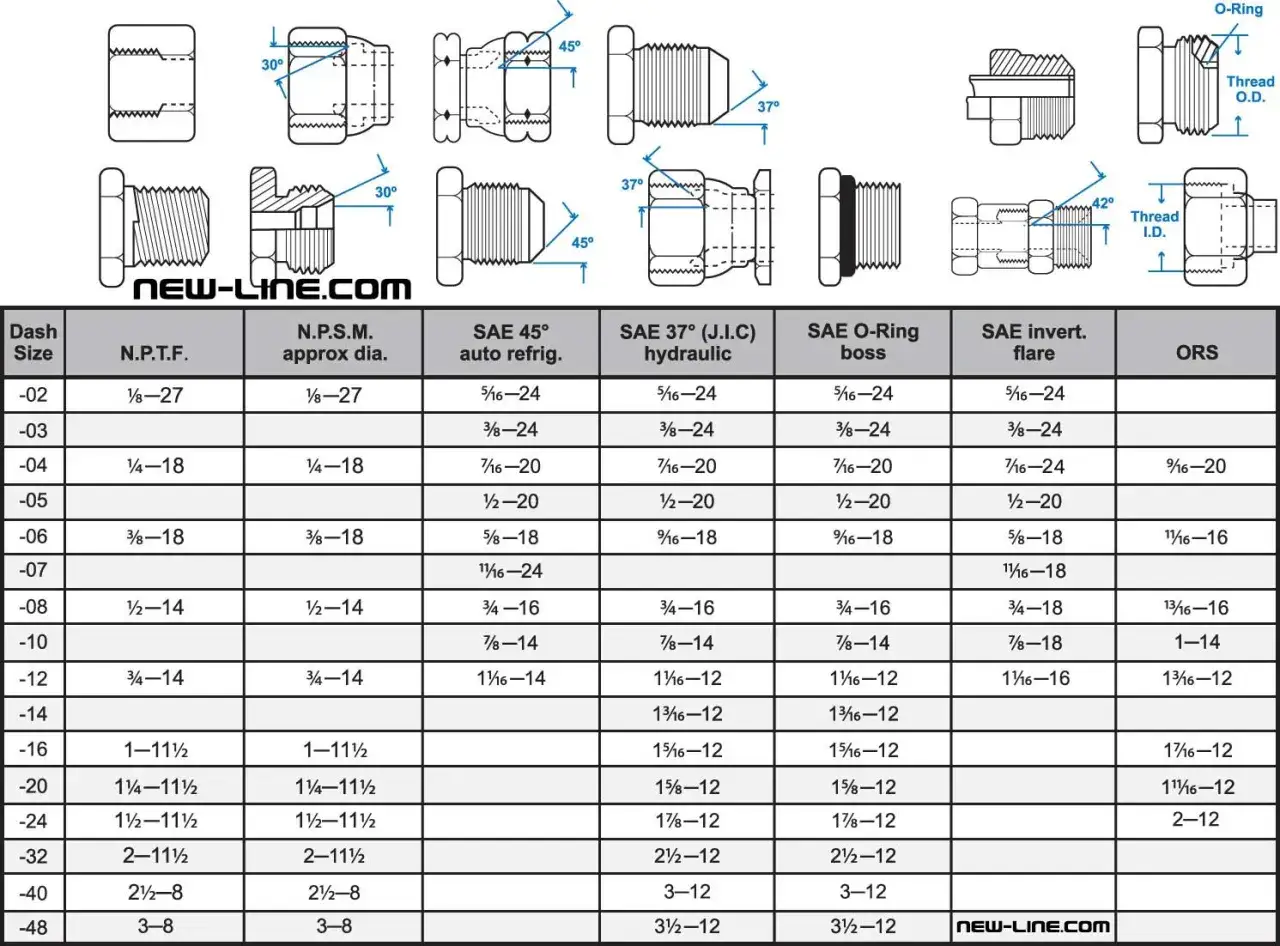

| System | Typ gwintu | Jak się uszczelnia | Czy jest zamienny z innym 3/8 |
|---|---|---|---|
| G 3/8 | prosty, rurowy | uszczelka, O-ring, powierzchnia doszczelniająca | nie z definicji, tylko po odpowiednim adapterze |
| R 3/8 | stożkowy, rurowy | na gwincie, zwykle z pastą lub taśmą PTFE | nie, mimo podobnego oznaczenia |
| 3/8 NPT | stożkowy, rurowy | na gwincie, z kontrolą momentu dokręcenia | nie, bo skok i geometria są inne |
| 3/8-16 UNC | maszynowy | zależnie od konstrukcji połączenia | nie, to inna kategoria elementów |
Z mojego doświadczenia najwięcej pomyłek bierze się z tego, że w sklepie albo katalogu ktoś czyta tylko „3/8” i nie dopowiada, czy chodzi o G, R, Rc czy NPT. W instalacjach budowlanych, hydraulicznych i pneumatycznych ta literka robi ogromną różnicę. Gdy jej brakuje, najlepiej potraktować opis jako niepełny, a nie „prawie na pewno pasujący”.
Skoro wiadomo już, że 3/8 nie oznacza jednego konkretnego wymiaru, czas przejść do prostego sposobu identyfikacji. To oszczędza nerwy dużo skuteczniej niż późniejsze dopasowywanie na siłę.
Jak zmierzyć gwint, żeby nie zgadywać
Jeśli masz tylko suwmiarkę, zacznij od średnicy zewnętrznej gwintu. To pierwszy trop, ale nie pełna identyfikacja. Dwa gwinty mogą mieć podobny wymiar na zewnątrz, a i tak nie będą ze sobą współpracować, bo różnią się skokiem albo stożkiem.
- Zmierz średnicę zewnętrzną na szczytach zwojów, a nie między nimi.
- Policz zwoje na odcinku 25,4 mm albo użyj grzebienia do gwintów, czyli prostego sprawdzianu skoku.
- Sprawdź, czy gwint jest prosty, czy stożkowy. Stożek oznacza, że średnica zmienia się wraz z długością gwintu.
- Porównaj wynik z tabelą standardów, a nie tylko z napisem na opakowaniu.
- Jeśli to element wewnętrzny, najlepiej porównać go z odpowiadającym mu elementem zewnętrznym albo sprawdzić dokumentację producenta.
W praktyce taki odczyt wygląda mniej więcej tak: około 16,6 mm i 19 TPI wskazuje na BSP/G 3/8, około 17,1 mm i 18 TPI na NPT 3/8, a 9,525 mm i 16 TPI na śrubę 3/8-16 UNC. To nie jest akademicka ciekawostka, tylko najkrótsza droga do właściwej części.
Warto też pamiętać o jednym szczególe: gwint prosty często uszczelnia się na podkładce albo O-ringu, a nie samym zwojem. Jeśli ktoś próbuje go „dociągnąć do końca” tak jak stożkowy, bardzo łatwo kończy się uszkodzeniem korpusu albo pęknięciem cienkościennej złączki. Po pomiarze przychodzi więc kolej na pytanie, gdzie taki rozmiar rzeczywiście pracuje.
Gdzie ten rozmiar pojawia się w budownictwie i mechanice
W budownictwie i w osprzęcie technicznym gwint 3/8 cala spotkasz częściej, niż się wydaje. Pojawia się w armaturze, złączkach, reduktorach, manometrach, filtrach, zaworach i osprzęcie pneumatycznym. W wielu przypadkach to rozmiar mały, ale bardzo praktyczny, bo pozwala łączyć elementy bez zajmowania dużo miejsca.
| Zastosowanie | Co zwykle oznacza 3/8 | Na co zwrócić uwagę |
|---|---|---|
| Hydraulika i pneumatyka | przyłącze gwintowane w osprzęcie maszynowym | standard gwintu, skok i sposób uszczelnienia |
| Instalacje wodne i sanitarne | przyłącze armatury lub złączki | czy to gwint BSP, czy tylko rozmiar nakrętki lub wężyka |
| Manometry i reduktory | port przyłączeniowy urządzenia | czy producent podaje G 3/8, R 3/8 czy NPT |
| Sprężarki i narzędzia warsztatowe | złącze robocze w układach powietrznych | ciśnienie robocze i kompatybilność z szybkozłączem |
| Osprzęt maszyn i urządzeń | małe przyłącze techniczne | czy gwint jest metryczny, czy calowy |
Jest jeszcze jedna pułapka, szczególnie częsta w armaturze sanitarnej: 3/8 bywa używane nie tylko jako oznaczenie gwintu, ale też jako rozmiar przyłącza wężyka albo nakrętki. To dlatego dwa elementy opisane podobnie mogą mieć różną geometrię wewnętrzną. Zewnętrznie wyglądają „na 3/8”, ale w środku pracują zupełnie inaczej.
Jeżeli przenosisz ten rozmiar na świat mechanizmów, sytuacja jest podobna: najpierw sprawdza się standard, potem średnicę, a dopiero na końcu kupuje część. Taka kolejność naprawdę oszczędza czas na budowie i w warsztacie.
Najczęstsze błędy przy doborze i montażu
Tu nie ma miejsca na zgadywanie. Wiele problemów z nieszczelnością zaczyna się od pozornie drobnego błędu, a kończy na wymianie całej złączki. Warto znać te pułapki, bo są powtarzalne i bardzo kosztowne w czasie.
- Mylenie BSP z NPT. Gwinty wyglądają podobnie, ale nie są ze sobą zgodne.
- Sprawdzanie tylko średnicy zewnętrznej i pomijanie skoku. Bez tego identyfikacja jest niepełna.
- Dokręcanie gwintu prostego tak, jakby uszczelniał się sam z siebie. W wielu połączeniach potrzebna jest uszczelka albo O-ring.
- Używanie taśmy PTFE jako zamiennika brakującej uszczelki. Taśma pomaga, ale nie naprawia złego standardu.
- Dobieranie elementów po samym opisie „3/8”, bez doprecyzowania, czy chodzi o G, R, Rc czy NPT.
Najbardziej zdradliwa jest para BSP i NPT. Z zewnątrz oba systemy potrafią wyglądać bardzo podobnie, ale różnią się geometrią i kątem pracy na stożku. W efekcie połączenie może wejść na kilka zwojów, a potem zaczyna się klinować albo przeciekać przy ciśnieniu roboczym. To dokładnie ten moment, w którym pozorna oszczędność zamienia się w poprawkę na już zamontowanym elemencie.
Jeśli połączenie ma pracować pod ciśnieniem albo w miejscu trudno dostępnym, lepiej poświęcić kilka minut na potwierdzenie standardu niż później demontować pół układu. Ostatni krok to krótka lista rzeczy, które dobrze sprawdzić przed zakupem.
Co jeszcze sprawdzić, żeby 3/8 naprawdę pasowało
Przed zamówieniem złączki albo adaptera sprawdzam zawsze kilka rzeczy. To prosty filtr, ale właśnie on odróżnia trafiony zakup od zwrotu. W przypadku gwintu 3/8 cala najważniejsze nie jest to, że „coś ma trzy ósme”, tylko to, że wszystkie cechy połączenia są zgodne.
- Pełne oznaczenie gwintu: G 3/8, R 3/8, Rc 3/8 albo NPT 3/8.
- Sposób uszczelnienia: płaskie, O-ring, stożek czy połączenie na uszczelce.
- Średnica zewnętrzna i skok, jeśli mierzysz element ręcznie.
- Rodzaj materiału: mosiądz, stal, stal nierdzewna, tworzywo.
- Ciśnienie robocze i temperatura pracy, zwłaszcza w instalacjach technicznych.
- To, czy potrzebny jest adapter, a nie bezpośrednie skręcenie dwóch różnych standardów.
Jeżeli masz przed sobą tylko nieopisany element, najlepszą praktyką jest połączenie trzech danych: średnicy, skoku i sposobu uszczelnienia. Dopiero ten zestaw daje pewność, że gwint 3/8 nie okaże się „prawie pasujący”, tylko faktycznie zgodny z układem. Właśnie na tym poziomie drobny detal robi największą różnicę w całym montażu.
