Stożkowe połączenia gwintowe są jednym z tych rozwiązań, które w instalacjach i mechanizmach robią dużą różnicę mimo prostej geometrii. W praktyce gwint stożkowy wybiera się tam, gdzie połączenie ma trzymać ciśnienie i nie wymaga klasycznej uszczelki płaskiej. Poniżej wyjaśniam, jak działa taki gwint, gdzie ma sens, jak odróżnić najczęstsze standardy i czego nie robić przy montażu.
Najważniejsze rzeczy o stożkowych połączeniach gwintowych
- Stożkowy profil powoduje, że średnica gwintu stopniowo się zmienia, a docisk rośnie w miarę skręcania.
- Szczelność powstaje głównie na styku zwojów, często z pomocą taśmy PTFE lub pasty uszczelniającej.
- Najczęściej spotkasz go w hydraulice, pneumatyce, armaturze pomiarowej i złączkach rurowych.
- Największe ryzyko błędu to pomylenie standardów BSPT i NPT albo użycie niewłaściwego sposobu uszczelnienia.
- To dobre rozwiązanie dla kompaktowych, szczelnych połączeń, ale słabsze tam, gdzie połączenie trzeba często rozbierać.
Na czym polega stożkowy profil gwintu

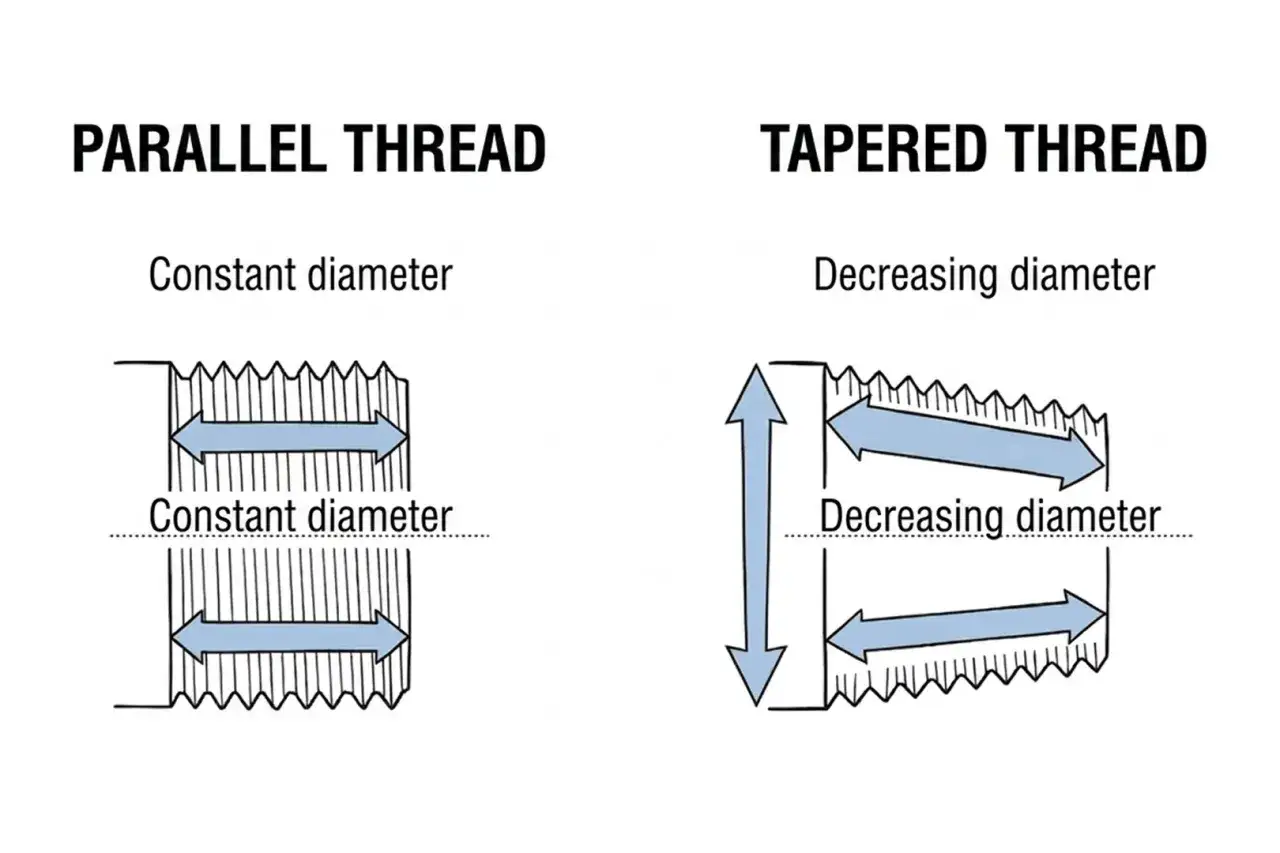

W odróżnieniu od gwintu walcowego, którego średnica jest stała na całej długości, stożkowy profil zwęża się stopniowo. Gdy elementy są skręcane, zwoje zaczynają coraz mocniej pracować bokami o siebie, a to daje efekt klinowania. W praktyce oznacza to, że szczelność i docisk rosną razem z postępem montażu, a nie dopiero po dociśnięciu osobnej uszczelki.

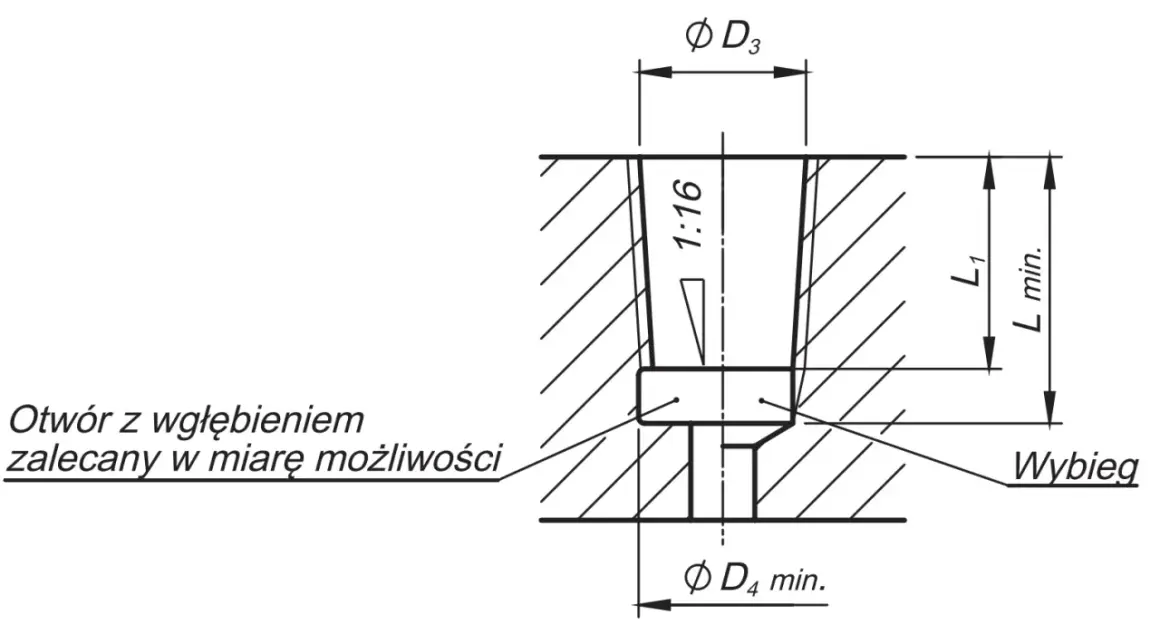

W rurowych połączeniach gwintowanych najczęściej spotyka się stożek 1:16 na średnicy. W standardach europejskich zarys bywa oparty o kąt 55°, a w amerykańskim NPT o 60°. Ta różnica wygląda na drobną, ale w praktyce decyduje o zgodności albo braku zgodności elementów.
Ja traktuję taki gwint jako rozwiązanie „zbudowane pod docisk”. To nie jest zwykły łącznik do przykręcenia i zapomnienia, tylko element, który wymaga poprawnego doboru wymiaru, standardu i sposobu uszczelnienia. I właśnie dlatego warto zrozumieć, skąd bierze się jego przewaga. To prowadzi prosto do najważniejszej cechy tego rozwiązania, czyli sposobu uszczelniania.
Dlaczego taki gwint potrafi uszczelniać bez dodatkowej uszczelki
Największa zaleta stożkowego profilu polega na tym, że połączenie może uszczelniać się samym kontaktem metal-metal. W praktyce nie oznacza to jednak, że uszczelniacz jest zbędny. Taśma PTFE albo pasta mają zwykle za zadanie wypełnić mikronierówności, ułatwić skręcanie i ograniczyć ryzyko przecieku, zwłaszcza przy drobnych błędach montażowych.
To rozwiązanie dobrze działa tam, gdzie liczy się kompaktowość i prostota. Zamiast osobnej uszczelki, dodatkowego gniazda albo dużej powierzchni czołowej, dostajesz połączenie, które samo „zamyka się” na gwincie. Tyle że to ma swoją cenę: zbyt duży moment dokręcania, uszkodzony zarys albo brud na zwojach bardzo szybko psują efekt.
W praktyce taki system jest też bardziej wrażliwy na powtórny montaż. Po kilku cyklach rozkręcania i skręcania zwoje zużywają się, a warstwa uszczelnienia przestaje pracować tak równomiernie jak przy nowym elemencie. Dlatego przy połączeniach serwisowanych regularnie nie zawsze jest to najlepsza opcja. Z tego powodu warto od razu spojrzeć na typowe zastosowania, bo to one najlepiej pokazują, kiedy stożkowy profil naprawdę się broni.
Gdzie sprawdza się w mechanizmach i instalacjach
W mechanizmach i instalacjach stożkowe gwinty rurowe spotykam najczęściej w miejscach, gdzie trzeba połączyć szczelność z niewielkimi gabarytami. To nie jest rozwiązanie do wszystkiego, ale tam, gdzie pasuje, bywa bardzo wygodne. Najczęstsze zastosowania są dość powtarzalne:
- hydraulika siłowa - króćce, złączki, redukcje i korki w układach, gdzie liczy się odporność na ciśnienie i mała przestrzeń montażowa;
- pneumatyka - zawory, rozdzielacze i armatura pomocnicza, zwłaszcza gdy połączenie ma być szczelne bez dużych elementów czołowych;
- armatura pomiarowa - manometry, przetworniki ciśnienia i zawory odcinające, gdzie port musi być kompaktowy i łatwy do wymiany;
- instalacje gazowe i rurowe - tam, gdzie standard przewiduje uszczelnienie na gwincie i poprawny dobór uszczelniacza;
- zaślepki i korki - do zamykania niewykorzystywanych portów w korpusach maszyn, rozdzielaczy i bloków hydraulicznych.
W praktyce widzę jeszcze jedną zaletę: taki gwint dobrze sprawdza się przy krótkich, technicznych połączeniach, których nie opłaca się rozbudowywać o osobne gniazda uszczelniające. Jeśli jednak układ ma silne drgania, dużo cykli serwisowych albo duże średnice, zaczynają się kompromisy. I właśnie wtedy trzeba umieć odróżnić standardy, bo na oko podobne złącza potrafią być zupełnie niezgodne.
Jak odróżnić BSPT, NPT i gwint walcowy
Najwięcej pomyłek wynika z tego, że z zewnątrz kilka standardów wygląda bardzo podobnie. W praktyce najczęściej spotykam dwa światy: europejski ISO 7-1/BSPT i amerykański NPT według ASME B1.20.1. Do tego dochodzi gwint walcowy G, który bywa mylony ze stożkowym tylko dlatego, że ma podobne rozmiary nominalne.
| Standard | Geometria | Sposób uszczelnienia | Typowe zastosowanie | Praktyczna uwaga |
|---|---|---|---|---|
| ISO 7-1 / BSPT (R) | Stożek 1:16, zarys 55° | Na gwincie, zwykle z taśmą PTFE lub pastą | Instalacje rurowe, armatura, pneumatyka, hydraulika | Dobry wybór, jeśli system jest przewidziany pod połączenie uszczelniające na zwoju |
| NPT | Stożek 1:16, zarys 60° | Na gwincie, z uszczelniaczem | Rynek północnoamerykański, importowane złączki, armatura techniczna | Nie mieszać z BSPT, nawet jeśli „prawie pasuje” przy pierwszych zwojach |
| G / BSPP | Gwint walcowy | Na czole, przez uszczelkę płaską albo O-ring | Manometry, złączki ogólne, porty w korpusach | To nie jest gwint stożkowy, mimo podobnych oznaczeń rozmiaru |
Ja zawsze zaczynam od jednej prostej zasady: nie ufam samemu rozmiarowi nominalnemu. Trzeba sprawdzić, czy połączenie ma pracować na gwincie, czy na czole, oraz czy standard jest europejski, czy amerykański. Taka weryfikacja oszczędza najwięcej czasu, bo źle dobrane złącze potrafi wyglądać poprawnie aż do momentu próby szczelności. Skoro wiadomo już, jak rozpoznać typ połączenia, czas przejść do montażu, bo tu powstaje większość problemów.
Jak montować, żeby nie zepsuć szczelności
Przy montażu stożkowego połączenia gwintowanego liczy się czystość, zgodność standardu i umiar w dokręcaniu. Jeśli gwint jest zabrudzony, zardzewiały albo ma uszkodzone zwoje, samo doszczelnienie zwykle nie wystarczy. W takim przypadku uszczelniacz tylko maskuje problem na chwilę, a nie rozwiązuje go naprawdę.
- Sprawdzam oznaczenie i standard elementu, zanim jeszcze sięgnę po uszczelniacz.
- Czyszczę zwoje z opiłków, starej pasty i resztek taśmy PTFE.
- Dobrze dobieram środek uszczelniający do medium i temperatury pracy.
- Wkręcam element ręcznie, a dopiero potem dociągam go z wyczuciem lub zgodnie z zaleceniem producenta.
- Po montażu wykonuję próbę szczelności, bo przy takim połączeniu błędy najczęściej wychodzą dopiero pod obciążeniem.
Na małych średnicach zwykle wystarcza kilka owinięć taśmy PTFE, najczęściej w granicach 3-6 zwojów, ale ja zawsze patrzę na średnicę, materiał i medium. Zbyt mało taśmy daje przeciek, a zbyt dużo potrafi rozepchnąć gwint albo utrudnić prawidłowy montaż. W wielu przypadkach równie dobrze sprawdza się pasta anaerobowa, zwłaszcza tam, gdzie połączenie ma być serwisowane i później rozbierane bez zostawiania grubych resztek.
Najważniejsze jest jednak to, żeby nie „dokręcać na siłę”. Stożkowy gwint pracuje dzięki dociskowi, ale korpus z mosiądzu, staliwa albo aluminium nie wybacza nadmiernego momentu. Jeśli czujesz, że połączenie wymaga nienaturalnie dużej siły, to zwykle sygnał, że coś jest nie tak z dopasowaniem albo z jakością wykonania. Z tego wynika kolejna rzecz, którą wielu użytkowników bagatelizuje: typowe błędy i ograniczenia.
Jakie błędy najczęściej niszczą połączenie
Przy takich połączeniach najwięcej szkód robią błędy, które na pierwszy rzut oka wydają się drobne. W praktyce widzę je bardzo regularnie, szczególnie wtedy, gdy ktoś zakłada, że „gwint to gwint” i każdy stożek zadziała podobnie.
- Mieszanie standardów - BSPT i NPT wyglądają podobnie, ale nie są zamienne.
- Stosowanie uszczelki płaskiej tam, gdzie połączenie ma uszczelniać się na gwincie - to częsty powód pozornego sukcesu i późniejszego przecieku.
- Przekręcanie zbyt dużym momentem - niszczy zwoje, deformuje korpus i utrudnia późniejszy demontaż.
- Brud lub stara masa uszczelniająca - zakłócają docisk i powodują nieszczelność mimo poprawnego rozmiaru.
- Wielokrotne rozkręcanie tego samego złącza - zużywa stożkową powierzchnię kontaktu.
- Dobór niewłaściwego uszczelniacza do medium - szczególnie groźny przy olejach, gazach i wyższej temperaturze.
Jest jeszcze jeden problem, o którym rzadko się mówi wprost: takie połączenia nie lubią instalacji, które pracują w silnych drganiach bez żadnego zabezpieczenia. Wtedy nawet poprawnie zmontowany gwint może z czasem stracić szczelność. Dlatego ostatni krok to nie tylko poprawny montaż, ale też rozsądny wybór typu złącza do konkretnego zadania.
Kiedy wybrać stożek, a kiedy gwint walcowy
Jeśli projektuję połączenie, patrzę przede wszystkim na to, gdzie ma powstać szczelność. Jeżeli ma być ona zbudowana na zwoju, stożkowy profil ma przewagę. Jeżeli korpus przewiduje gniazdo pod uszczelkę, gwint walcowy z O-ringiem albo uszczelką płaską bywa po prostu lepszy, bo daje bardziej przewidywalny montaż i łatwiejszy serwis.
W praktyce wybór wygląda tak: stożek wygrywa przy kompaktowych portach, korkach, złączkach technicznych i tam, gdzie chcę uzyskać szczelność bez dodatkowej powierzchni czołowej. Gwint walcowy wygrywa wtedy, gdy ważna jest powtarzalność, łatwiejszy demontaż i separacja funkcji: gwint tylko trzyma element, a uszczelnienie robi osobny detal. To dlatego w armaturze pomiarowej i w wielu portach korpusów spotyka się oba rozwiązania obok siebie, ale nie zamiennie.
Najprostsza zasada, jaką stosuję, brzmi: jeśli port jest zaprojektowany jako uszczelniający na gwincie, nie dokładam tam przypadkowej uszczelki płaskiej; jeśli uszczelnienie ma iść na czole, nie próbuję udawać, że stożek zrobi to samo bez właściwego gniazda. Ta różnica wydaje się mała, ale w eksploatacji decyduje o tym, czy połączenie będzie trwałe, czy będzie wracać z reklamacjami. Na końcu zostaje już tylko szybka kontrola przed zakupem i montażem.
Co sprawdzam przed zakupem złączki albo korka
Zanim kupię złączkę, korek albo adapter, sprawdzam cztery rzeczy: standard, rozmiar, medium i sposób uszczelnienia. To wystarcza, żeby uniknąć większości pomyłek. Jeśli którykolwiek z tych elementów jest niejasny, wolę zatrzymać się na etapie identyfikacji niż później walczyć z niedopasowanym gwintem albo nieszczelnością pod ciśnieniem.
Przy starych instalacjach najlepiej działa prosta praktyka: zabrać ze sobą wzór albo dokładnie zmierzyć element suwmiarką i porównać go z katalogiem producenta. Gdy mam do czynienia z portem technicznym, który ma pracować w hydraulice lub pneumatyce, liczy się nie tylko sam wymiar, ale też to, czy połączenie ma być rozłączne, serwisowalne i odporne na drgania. Właśnie dlatego stożkowe gwinty są tak popularne: są proste, skuteczne i zajmują mało miejsca, ale wymagają precyzji. Jeśli ta precyzja jest zachowana, połączenie działa długo i bez problemów; jeśli nie, kłopoty pojawiają się szybciej, niż zwykle się tego spodziewa.
