Wkręt dociskowy z końcem wgłębionym - Jak uniknąć błędów montażu?

W mechanizmach, w których trzeba zablokować element na wale bez dużego łba wystającego ponad detal, liczy się właściwy wkręt dociskowy. Ten tekst porządkuje temat normy DIN 916, pokazuje różnice względem podobnych rozwiązań i podpowiada, jak dobrać materiał, rozmiar oraz sposób montażu. Od razu doprecyzuję też ważną rzecz: w praktyce tę normę często myli się z wariantem stożkowym, więc warto rozdzielić nazwy, zanim kupi się niewłaściwy element.

Co ten wkręt robi w mechanizmie

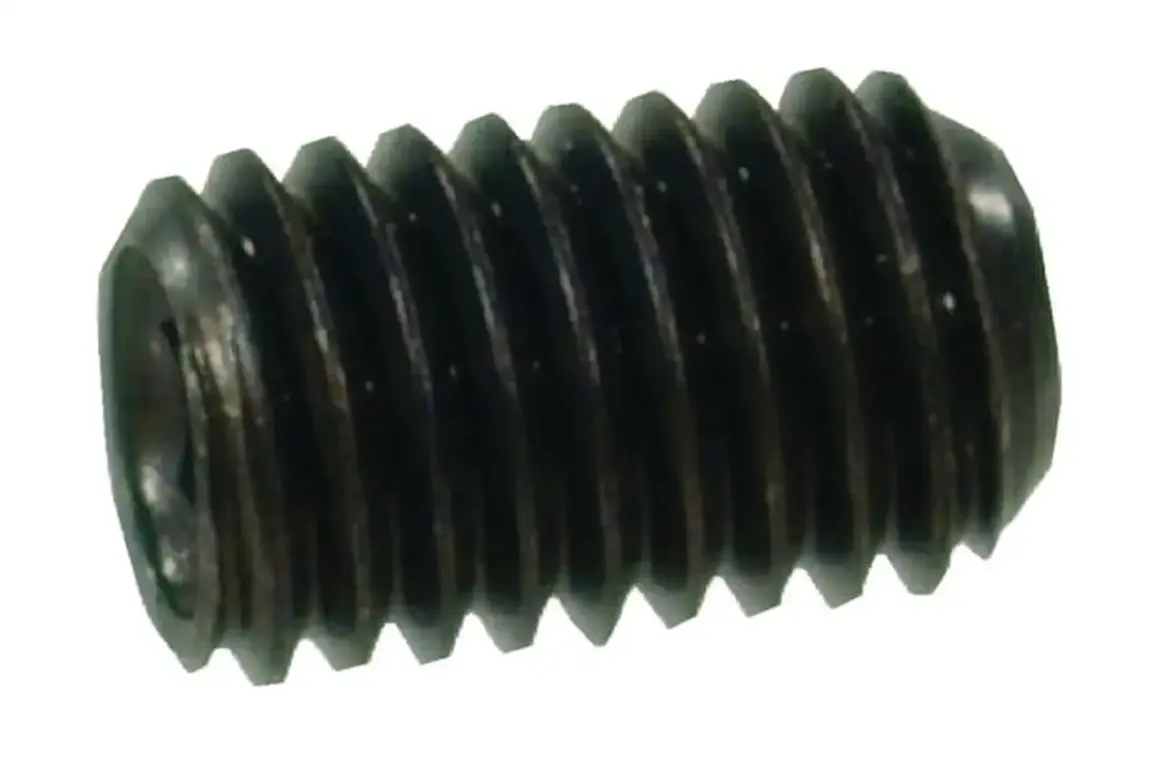

W praktyce chodzi o prosty, ale bardzo użyteczny element: śrubę bez łba, wkręcaną kluczem imbusowym od góry, która dociska jeden detal do drugiego albo blokuje jego pozycję na wale. Ja traktuję go jako rozwiązanie do ustalania, zabezpieczania i kompaktowego docisku, a nie jako łącznik do przenoszenia obciążeń osiowych w roli głównej.

Najważniejsze jest to, że końcówka nie tylko „trzyma”, ale też wpływa na sposób kontaktu z powierzchnią. Końcówka wgłębiona daje mocniejszy punktowy docisk niż wariant płaski, ale jednocześnie zostawia ślad i wymaga rozsądnego doboru materiału. Właśnie dlatego ten typ połączenia świetnie sprawdza się w mechanizmach, gdzie liczy się mała przestrzeń montażowa, szybki serwis i pewne unieruchomienie elementu, na przykład tulei, koła pasowego, dźwigni czy pokrętła.

Warto też pamiętać o ograniczeniu, które wielu użytkowników pomija: takie wkręty nie są projektowane do pracy na rozciąganie. Jeśli połączenie ma realnie „trzymać” ciężar albo przenosić duże siły dynamiczne, lepiej szukać innego rozwiązania konstrukcyjnego. Ten punkt prowadzi już naturalnie do najważniejszego problemu praktycznego, czyli odróżnienia podobnych norm.

Jak odróżnić go od podobnych norm

Najwięcej nieporozumień bierze się z tego, że kilka wkrętów dociskowych wygląda podobnie, ale zachowuje się zupełnie inaczej. Ja zawsze zaczynam od końcówki, bo to ona decyduje o tym, czy element będzie tylko pozycjonował detal, czy wręcz wgryzał się w materiał i zostawiał wyraźny punkt ustalający.

Jeśli potrzebujesz czopa stożkowego, szukaj wariantu stożkowego, czyli innej normy. To ważne, bo w katalogach handlowych nazwy bywają skracane, mieszane albo opisywane bardziej pod sprzedaż niż pod technikę. W efekcie można zamówić element, który wizualnie „prawie pasuje”, ale w praktyce pracuje zbyt agresywnie albo zbyt słabo.

W 2026 roku najbezpieczniej patrzeć na aktualne oznaczenie międzynarodowe, bo ono najlepiej porządkuje ofertę producentów i dystrybutorów. Gdy porównuję katalogi, zawsze sprawdzam nie tylko nazwę normy, ale też rodzaj końcówki, średnicę, długość i materiał. Dopiero taki zestaw daje pewność, że część rzeczywiście pasuje do mechanizmu.

Gdzie sprawdza się najlepiej

Ten typ wkrętu szczególnie dobrze pracuje tam, gdzie element ma być zablokowany na krótkim odcinku i w ograniczonej przestrzeni. W mechanizmach spotykam go często przy osadzaniu kół pasowych, piast, gałek, tulei, pierścieni ustalających, małych dźwigni, uchwytów nastawczych i osprzętu regulacyjnego.

W praktyce najbardziej cenię go w sytuacjach, w których konstrukcja wymaga prostego serwisu i małej ingerencji w otoczenie. Nie trzeba tam dużego łba ani rozbudowanego mocowania, bo liczy się szybkie ustawienie i pewne zablokowanie pozycji. To właśnie dlatego ten element bywa tak częsty w napędach, przekładniach, mechanizmach regulacji oraz osprzęcie maszyn warsztatowych i budowlanych.

• W napędach i przekładniach blokuje koła, tuleje oraz pokrętła na wałkach.
• W mechanizmach regulacyjnych utrzymuje ustawioną pozycję bez rozbudowanej zabudowy.
• W osprzęcie maszyn ułatwia szybki demontaż i ponowny montaż po serwisie.
• W drobnych układach montażowych pozwala ukryć łącznik w bardzo ciasnej przestrzeni.
• W rozwiązaniach przemysłowych pomaga ograniczyć przypadkowe przesunięcia elementów współpracujących.

Jeżeli mechanizm pracuje wibracyjnie, samo użycie takiego wkrętu nie zawsze wystarczy. Wtedy znaczenie ma już nie tylko typ końcówki, ale też materiał, moment dokręcenia i ewentualne dodatkowe zabezpieczenie. Z tego powodu kolejny krok to dobór konkretnego wariantu do warunków pracy.

Jak dobrać materiał i rozmiar

Ja zawsze zaczynam od środowiska pracy. Jeżeli mechanizm pracuje w suchym wnętrzu maszyny, zwykle wystarcza stal o wysokiej wytrzymałości. Gdy pojawia się wilgoć, kondensacja albo ekspozycja na chemię, od razu rozważam stal nierdzewną lub kwasoodporną, bo późniejsza wymiana po korozji kosztuje więcej niż różnica na zakupie.

Rozmiar dobieram nie tylko po gwincie, ale też po dostępie serwisowym. Zbyt mały wkręt może nie dać pewnego docisku, a zbyt duży zajmie za dużo miejsca i utrudni montaż kluczem. W praktyce dla mniejszych mechanizmów spotyka się na przykład M3 z kluczem 1,5 mm, M6 z kluczem 3 mm, M8 z kluczem 4 mm, M10 z kluczem 5 mm i M16 z kluczem 8 mm. To prosta wskazówka, ale bardzo pomaga, gdy trzeba ocenić, czy dany detal da się jeszcze sensownie obsłużyć w ciasnej zabudowie.

Na wybór wpływa też powierzchnia współpracująca. Jeśli wał jest bardzo twardy albo gładki, końcówka wgłębiona może pracować inaczej niż na miękkim materiale i zostawiać płytszy ślad niż oczekujesz. Gdy projekt wymaga powtarzalnego ustawiania, często warto wcześniej przygotować odpowiednie miejsce kontaktu, zamiast liczyć na to, że sam docisk „ułoży się” idealnie. To prowadzi już prosto do montażu, który w praktyce decyduje o trwałości całego połączenia.

Jak montować, żeby nie zniszczyć wału

Nawet dobry element można zepsuć nieprawidłowym montażem. W takich połączeniach najczęściej widzę dwa błędy: zbyt mały nacisk, który pozwala detalowi pracować i luzować się, oraz zbyt duży moment, który uszkadza gwint, odkształca końcówkę albo niszczy powierzchnię kontaktu.

1. Oczyść gwint i miejsce kontaktu z opiłków, smaru i starego zabezpieczenia.
2. Sprawdź, czy końcówka odpowiada temu, czego naprawdę wymaga mechanizm.
3. Użyj klucza o pełnym, prawidłowym zazębieniu, żeby nie wyrobić gniazda.
4. Dokręcaj stopniowo i nie opieraj decyzji wyłącznie na „wyczuciu dłoni”.
5. Jeżeli producent podaje moment dokręcania, trzymaj się tej wartości, a nie własnego skrótu serwisowego.
6. Przy mechanizmach narażonych na drgania skontroluj połączenie po pierwszym uruchomieniu i po krótkim czasie pracy.

Ja nie polecam traktować takiego wkrętu jako jedynego zabezpieczenia w układzie, który ma silne udary albo pracuje bez przerwy. Jeśli połączenie ma być stabilne przez długi czas, czasem lepsze jest dodatkowe zabezpieczenie gwintu, drugi punkt blokujący albo zupełnie inna konstrukcja mocowania. W takich miejscach praktyka serwisowa jest ważniejsza niż sama teoria z katalogu.

Warto też pamiętać, że ten element ma zadanie dociskać, a nie zastępować poprawne dopasowanie części. Jeśli wał i piasta są źle spasowane, nawet najlepszy montaż będzie tylko chwilowym obejściem problemu. Wtedy lepiej wrócić do geometrii połączenia niż próbować ratować wszystko samą siłą dokręcania.

Kiedy lepiej wybrać inny typ końcówki

Najprościej mówiąc: nie każdy mechanizm potrzebuje tej samej końcówki. Ja dobieram wariant do celu, a nie do przyzwyczajenia magazynowego. Jeśli zależy mi na mocnym zakotwieniu w przygotowanym punkcie, wybiorę końcówkę stożkową. Jeśli chcę tylko docisnąć detal bez agresywnego śladu, wolę wariant płaski. Gdy potrzebuję pozycjonowania z mniejszą ingerencją w powierzchnię, sens ma końcówka walcowa.

• Końcówka płaska sprawdza się przy mniejszym ryzyku uszkodzenia powierzchni.
• Końcówka stożkowa daje mocne zakleszczenie, ale zostawia wyraźny ślad.
• Końcówka walcowa pomaga w ustalaniu pozycji, gdy nie chcesz zbyt agresywnego wgryzania.
• Końcówka wgłębiona jest dobrym kompromisem między przyczepnością a kompaktowym dociskiem.
• Przy bardzo dużych drganiach lepszy bywa zaciskowy element konstrukcyjny niż sam wkręt dociskowy.

To ważny punkt także z praktycznego punktu widzenia: czasem użytkownik szuka jednej normy, a tak naprawdę potrzebuje innego efektu mechanicznego. Gdy widzę taką sytuację, najpierw pytam o cel połączenia, a dopiero później o sam numer normy. Taki porządek myślenia zwykle oszczędza pieniądze, czas i późniejsze poprawki serwisowe.

Co sprawdzić przed zamówieniem w 2026 roku

Na koniec zostawiam prostą checklistę, bo przy zakupie tego typu elementów najłatwiej o pomyłkę w nazwie albo w wykonaniu. Dziś najlepiej traktować ten element jako odpowiednik aktualnych opisów katalogowych opartych o ISO 4029, a nie wyłącznie o historyczną nazwę z kartki magazynowej. W polskich ofertach handlowych nadal można trafić na stare oznaczenia, dlatego nie warto kupować „na skróty”.

• Sprawdź, czy zamawiasz właściwy typ końcówki, a nie tylko podobny wizualnie element.
• Zweryfikuj gwint, długość i średnicę pod gniazdo imbusowe.
• Dobierz materiał do środowiska pracy, a nie do samej ceny.
• Ustal, czy połączenie będzie serwisowane, czy ma zostać praktycznie stałe.
• Jeśli detal ma pracować na gładkim wale, przemyśl przygotowanie miejsca kontaktu zamiast liczyć na przypadek.

Jeżeli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: najpierw określ funkcję w mechanizmie, potem dobierz końcówkę, a dopiero na końcu materiał i rozmiar. Taki porządek zwykle daje lepszy efekt niż zaczynanie od samej nazwy normy. Dzięki temu połączenie jest nie tylko zgodne z katalogiem, ale przede wszystkim sensowne technicznie i bezpieczne w eksploatacji.
