Zintegrowany blok zaworów, czyli wyspa zaworowa, porządkuje sterowanie siłownikami, skraca okablowanie i ułatwia serwis w maszynach opartych na sprężonym powietrzu. W praktyce to rozwiązanie dla tych, którzy chcą mniej przewodów, mniej punktów awarii i lepszą diagnostykę układu. W tym tekście pokazuję, jak działa, kiedy ma sens, czym różni się od hydraulicznego odpowiednika i na co patrzeć przy doborze.
Najważniejsze informacje w skrócie
- Blok zaworów skupia kilka elektrozaworów, jedno zasilanie powietrzem i wspólne sterowanie w jednym module.
- Największy zysk daje tam, gdzie jest dużo siłowników, mało miejsca i częste cykle pracy.
- W praktyce o powodzeniu decydują: przepływ, liczba sekcji, komunikacja, stopień ochrony i możliwość rozbudowy.
- Pneumatyka wygrywa szybkością i prostotą, a hydraulika wyższą siłą i odpornością na duże obciążenia.
- Najdroższy błąd to zakup zbyt małego lub zbyt zamkniętego modułu bez zapasu na rozwój maszyny.
Jak działa wyspa zaworowa w układzie pneumatycznym
W najprostszym ujęciu działa to tak: sprężone powietrze trafia do wspólnego kanału zasilającego, a kolejne sekcje rozdzielają je do siłowników albo odprowadzają do wydechu. Zamiast wielu osobnych zaworów, przewodów i punktów przyłączeniowych masz jeden uporządkowany blok, który przejmuje całą logikę przełączania.
Najważniejsza jest tu integracja sterowania. Cewki elektrozaworów nie są podłączane „na dziko” jak w prostych instalacjach, tylko pracują z poziomu jednego układu, najczęściej sterownika PLC albo modułu I/O. Dzięki temu sygnały są krótsze, okablowanie czytelniejsze, a diagnostyka znacznie szybsza.
W dobrze zaprojektowanym układzie blok zaworów nie tylko przełącza przepływ. On też porządkuje zasilanie, odpowietrzanie i komunikację z automatyką. W praktyce daje to mniej błędów montażowych i szybsze uruchomienie maszyny, co od razu prowadzi do pytania: z jakich elementów taki moduł właściwie się składa?

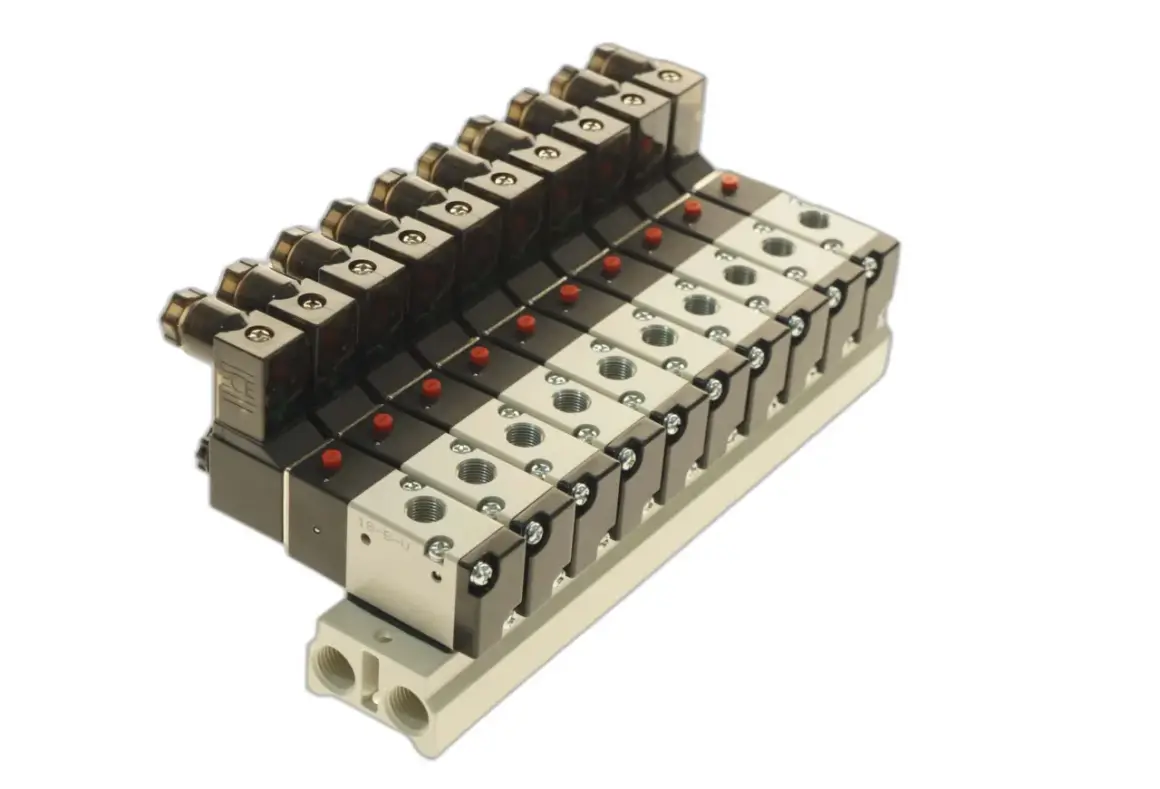

Z czego składa się zintegrowany blok zaworów
Na pierwszy rzut oka to jeden element, ale wewnątrz pracuje kilka współpracujących części. Właśnie ich zestaw decyduje o tym, czy układ będzie kompaktowy, wydajny i łatwy w serwisie, czy tylko „ładnie wyglądał” w katalogu.
Korpus i kanały wewnętrzne
Korpus tworzy bazę całego zestawu. To w nim biegną kanały zasilania, odpowietrzania i wyjścia na odbiorniki. Dobrze zaprojektowany korpus ogranicza spadki ciśnienia i pozwala utrzymać porządek w przyłączach, co ma znaczenie zwłaszcza wtedy, gdy masz kilka lub kilkanaście sekcji.
Elektrozawory i cewki

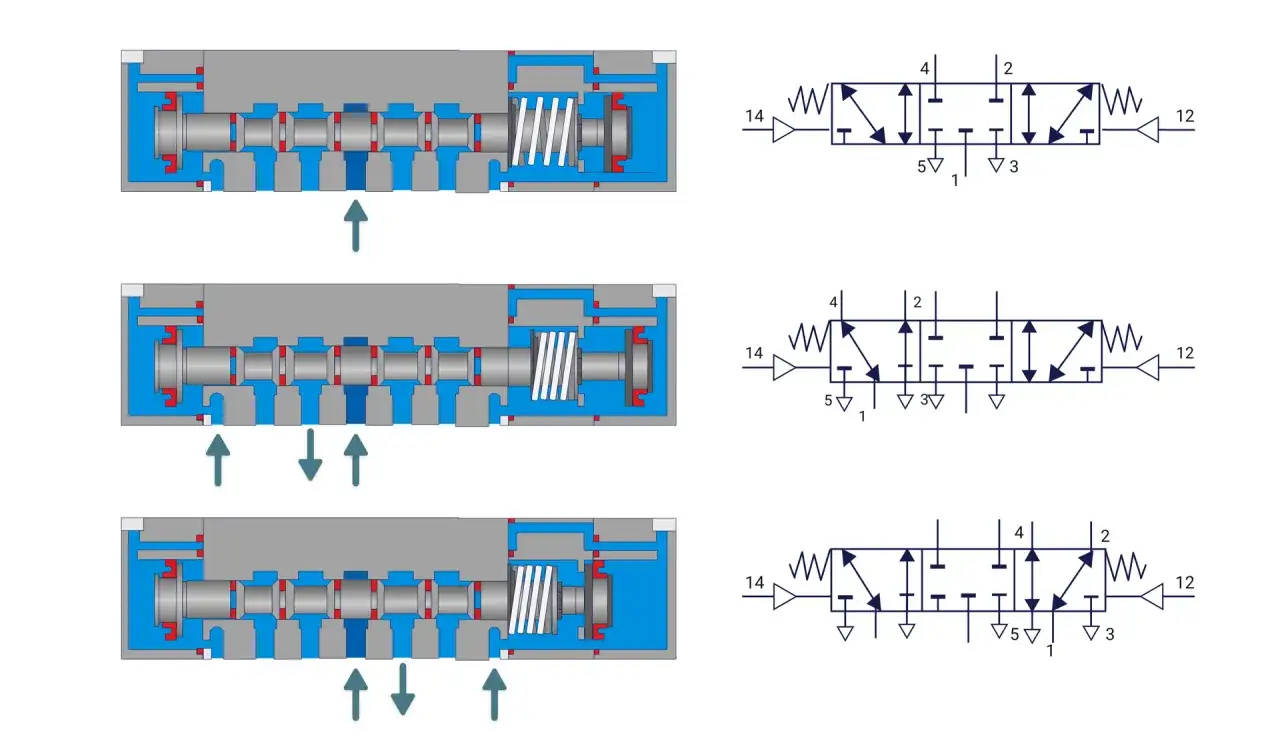

To one wykonują właściwą pracę, czyli otwierają lub zamykają drogę powietrza. W praktyce spotyka się najczęściej zawory 3/2, 5/2 i 5/3, bo właśnie te konfiguracje dobrze obsługują siłowniki jednostronnego i dwustronnego działania. Cewka jest tu elementem wykonawczym, więc jej parametry elektryczne trzeba dopasować do sterowania już na etapie projektu.
Interfejs elektryczny i komunikacja
Coraz częściej moduł nie jest już tylko zbiorem zaworów, ale także punktem komunikacji z automatyką. W zależności od wersji może pracować na klasycznym okablowaniu, przez złącza wielopinowe albo przez magistralę przemysłową. To właśnie ten poziom integracji ułatwia diagnostykę, zbieranie sygnałów i późniejszą rozbudowę układu.
Przeczytaj również: Podstawowe narzędzia hydraulika - Co kupić na start i ile kosztują?
Elementy dodatkowe
W bardziej rozbudowanych konfiguracjach dochodzą moduły odcinające, regulatory ciśnienia, czujniki, a czasem także sekcje bezpieczeństwa. I tu pojawia się praktyczna różnica między dobrym a przeciętnym projektem: dobry zostawia miejsce na rozszerzenie, przeciętny wymaga przebudowy po pierwszej zmianie technologii.
Gdy rozumiesz już konstrukcję, łatwiej ocenić, w jakich maszynach taki blok naprawdę pracuje na swój koszt, a nie jest tylko kolejnym elementem do odhaczenia na liście zakupów.
Gdzie taki układ daje największy zwrot
Najbardziej opłaca się tam, gdzie siłowników jest dużo, cykle są powtarzalne, a przestrzeń montażowa jest ograniczona. To dlatego takie rozwiązania dobrze sprawdzają się w liniach pakujących, gniazdach robotycznych, automatycznych stacjach montażowych i maszynach pomocniczych w zakładach produkcji materiałów budowlanych.
| Zastosowanie | Dlaczego się sprawdza | Na co uważać |
|---|---|---|
| Linie pakujące | Dużo szybkich przełączeń i potrzeba porządku w okablowaniu | Zbyt mały przepływ potrafi spowolnić cykl |
| Roboty i chwytaki | Krótkie przewody, szybka diagnostyka i łatwe przezbrojenia | Trzeba przewidzieć zmiany narzędzi i kolejne osie |
| Stacje montażowe | Centralne sterowanie upraszcza serwis i redukuje bałagan w szafie | Brak zapasu sekcji szybko kończy się przebudową |
| Maszyny w zakładach produkcyjnych | Łatwiej utrzymać standard i powtarzalność między stanowiskami | Trzeba zadbać o ochronę przed pyłem i wilgocią |
Jeżeli masz jedną prostą maszynę z dwoma zaworami oddalonymi od siebie o kilka metrów, taki blok zwykle nie będzie najlepszym wyborem. Ale im więcej punktów wykonawczych i im większa presja na szybkość montażu, tym przewaga centralizacji rośnie. I właśnie wtedy warto zestawić pneumatyczne rozwiązanie z jego hydraulicznym odpowiednikiem.
Pneumatyka i hydraulika w praktyce
To podobne koncepcyjnie układy, ale pracują w zupełnie innych warunkach. W pneumatyce medium stanowi sprężone powietrze, a w hydraulice olej. Różnica nie jest kosmetyczna, bo wpływa na siłę, prędkość, precyzję, serwis i poziom ryzyka w całej instalacji.
| Aspekt | Pneumatyka | Hydraulika |
|---|---|---|
| Medium | Sprężone powietrze | Olej hydrauliczny |
| Zakres pracy | Zwykle niższe ciśnienia, często do około 10 bar w standardowych rozwiązaniach | Dużo wyższe ciśnienia i większa dostępna siła |
| Charakter ruchu | Szybki, lekki, dobry do cykli powtarzalnych | Stabilny pod dużym obciążeniem i przy dużej sile |
| Serwis | Prostszy, lżejsze komponenty, łatwiejsza rozbudowa | Wymaga kontroli szczelności, oleju i czystości układu |
| Typowe zastosowanie | Automatyka, pakowanie, chwytaki, linie montażowe | Prasy, maszyny ciężkie, układy o wysokiej sile docisku |
Jeśli priorytetem jest szybkość przełączania i prostota instalacji, wygrywa pneumatyka. Jeśli liczy się duża siła, wysoka sztywność i odporność na obciążenie, lepsza będzie hydraulika. Z mojego punktu widzenia warto traktować te dwa światy osobno, ale myśleć o nich tak samo praktycznie: nie „co jest nowocześniejsze”, tylko co realnie rozwiąże problem maszyny. Skoro to już jasne, czas przejść do doboru konkretnej konfiguracji.
Jak dobrać blok zaworów bez przepłacania
Dobór zaczynam od prostego pytania: ile funkcji ma obsłużyć układ dziś i ile może do niego dojść za rok. To ważniejsze niż sama liczba sekcji w katalogu, bo zbyt mały zapas kończy się dokładaniem kolejnego modułu albo wymianą całego zestawu.
| Kryterium | Co sprawdzić | Typowy błąd |
|---|---|---|
| Liczba sekcji | Aktualna liczba siłowników + 10–20% zapasu | Zakup „na styk” bez miejsca na rozbudowę |
| Przepływ | Maksymalne zapotrzebowanie na powietrze, a nie tylko liczba zaworów | Patrzenie wyłącznie na gabaryt modułu |
| Ciśnienie i medium | Zgodność z warunkami pracy i czystością sprężonego powietrza | Pomijanie realnych wahań na instalacji |
| Sterowanie | 24 V DC, wymagany protokół, zgodność z PLC | Dobór bez sprawdzenia komunikacji z automatyką |
| Środowisko pracy | Pył, wilgoć, drgania, temperatura, dostęp serwisowy | Za słaby stopień ochrony i kłopotliwy montaż |
W praktyce spotykam się z konfiguracjami od prostych, które kosztują relatywnie niewiele i mieszczą się w budżecie małej automatyzacji, po rozbudowane zestawy z diagnostyką i komunikacją przemysłową, kosztujące już kilka tysięcy złotych. Różnica nie bierze się z „marki na obudowie”, tylko z funkcji, przepływu, jakości komunikacji i odporności środowiskowej. Jeśli chcesz uniknąć przepłacania, nie tnij kosztu na zapasie i serwisie, bo to zwykle wraca najszybciej.
Jeżeli projekt ma być elastyczny, szukaj rozwiązań modułowych, które pozwalają dołożyć kolejne sekcje bez wymiany całej bazy. To najprostszy sposób, by dzisiejszy zakup nie stał się jutro wąskim gardłem.
Co zaplanować od razu, żeby układ nie spowalniał serwisu
Najlepsze instalacje nie są tylko wydajne. Są też czytelne dla serwisanta, bo to skraca czas przestoju i ogranicza liczbę niepotrzebnych demontaży. Dlatego przy planowaniu zwracam uwagę na kilka rzeczy, które często są ignorowane w pośpiechu.
- Opis sekcji i przewodów powinien być czytelny już po otwarciu szafy.
- Do układu trzeba dodać sensowną filtrację i odwadnianie sprężonego powietrza.
- Dostęp do modułu serwisowego nie może wymagać rozbierania połowy zabudowy.
- Warto zostawić miejsce na kolejne sekcje i dodatkowe złącza komunikacyjne.
- Dobrze mieć od razu podstawowe części zamienne, zwłaszcza cewki i elementy uszczelniające.
- Po uruchomieniu trzeba wykonać test szczelności, czasu reakcji i stabilności ciśnienia.
Jeśli miałbym wskazać jeden praktyczny wniosek, byłby prosty: najlepszy blok zaworów to nie ten najbardziej rozbudowany, tylko ten, który pasuje do realnego procesu, daje zapas na zmianę i nie komplikuje życia przy pierwszej awarii. Właśnie takie podejście zwykle daje najwięcej korzyści w codziennej pracy maszyny.
