W instalacjach technicznych jeden źle dobrany element potrafi zepsuć cały układ: podnieść ciśnienie, wywołać hałas, rozregulować przepływ albo utrudnić serwis. W praktyce najprościej uporządkować rodzaje zaworów według funkcji, bo to właśnie funkcja decyduje, czy zawór ma odcinać, chronić, mieszać, zwracać czy równoważyć przepływ. Poniżej pokazuję najczęściej spotykane rozwiązania w hydraulice, różnice między nimi i to, na co patrzę przy doborze.
Najważniejsze decyzje sprowadzają się do funkcji, ciśnienia i temperatury
- W instalacji liczy się przede wszystkim rola zaworu: odcinanie, zwrot, bezpieczeństwo, regulacja albo mieszanie.
- Najczęstsze pomyłki to mylenie zaworu odcinającego z regulacyjnym i dobór po samej średnicy.
- W układach grzewczych duże znaczenie mają zawory równoważące i rozwiązania PICV.
- Przy c.w.u. i instalacjach wodnych kluczowe są zawory bezpieczeństwa oraz reduktory ciśnienia.
- Do automatyki i stabilnej temperatury najlepiej sprawdzają się zawory mieszające i trzydrogowe.
Jak porządkuję zawory w instalacjach technicznych
Ja dzielę je przede wszystkim według tego, co mają zrobić w układzie, a nie według samej budowy. Taki podział jest praktyczniejszy, bo od razu pokazuje, czy dany element ma tylko zamknąć przepływ, czy też utrzymać kierunek, obniżyć ciśnienie, wymieszać wodę albo ustabilizować pracę całej instalacji.
W instalacjach budynkowych i przemysłowych najczęściej spotykam pięć grup: odcinające, zwrotne, regulacyjne i równoważące, bezpieczeństwa oraz mieszające. Każda z nich rozwiązuje inny problem, a zamiana funkcji na „coś podobnego” zwykle kończy się później poprawkami. Poniżej pokazuję to w prostym zestawieniu, bo właśnie tu najłatwiej o pomyłkę.
| Funkcja zaworu | Co robi | Gdzie spotykam go najczęściej |
|---|---|---|
| Odcinanie | Rozłącza fragment instalacji do serwisu lub awaryjnego zamknięcia | Przy grzejnikach, pompach, bojlerach, rozdzielaczach |
| Zwrot | Wpuszcza medium tylko w jedną stronę | Za pompą, przy źródłach ciepła, w obiegach mieszanych |
| Regulacja i równoważenie | Ustala albo stabilizuje przepływ w gałęzi instalacji | Obiegi grzewcze, rozdzielacze, instalacje dwururowe |
| Bezpieczeństwo i redukcja ciśnienia | Chroni układ przed nadciśnieniem lub zbyt wysokim ciśnieniem wejściowym | c.w.u., kotły, instalacje wodne i technologiczne |
| Mieszanie | Łączy gorącą i zimną wodę do zadanej temperatury | Podłogówka, c.w.u., węzły mieszające |
Ten podział porządkuje temat lepiej niż sama lista nazw handlowych. Gdy już wiesz, jaki problem ma rozwiązać zawór, łatwiej odróżnić model odcinający od tego, który naprawdę pracuje w regulacji albo ochronie układu.
Zawory odcinające i zwrotne działają inaczej, niż wielu osobom się wydaje

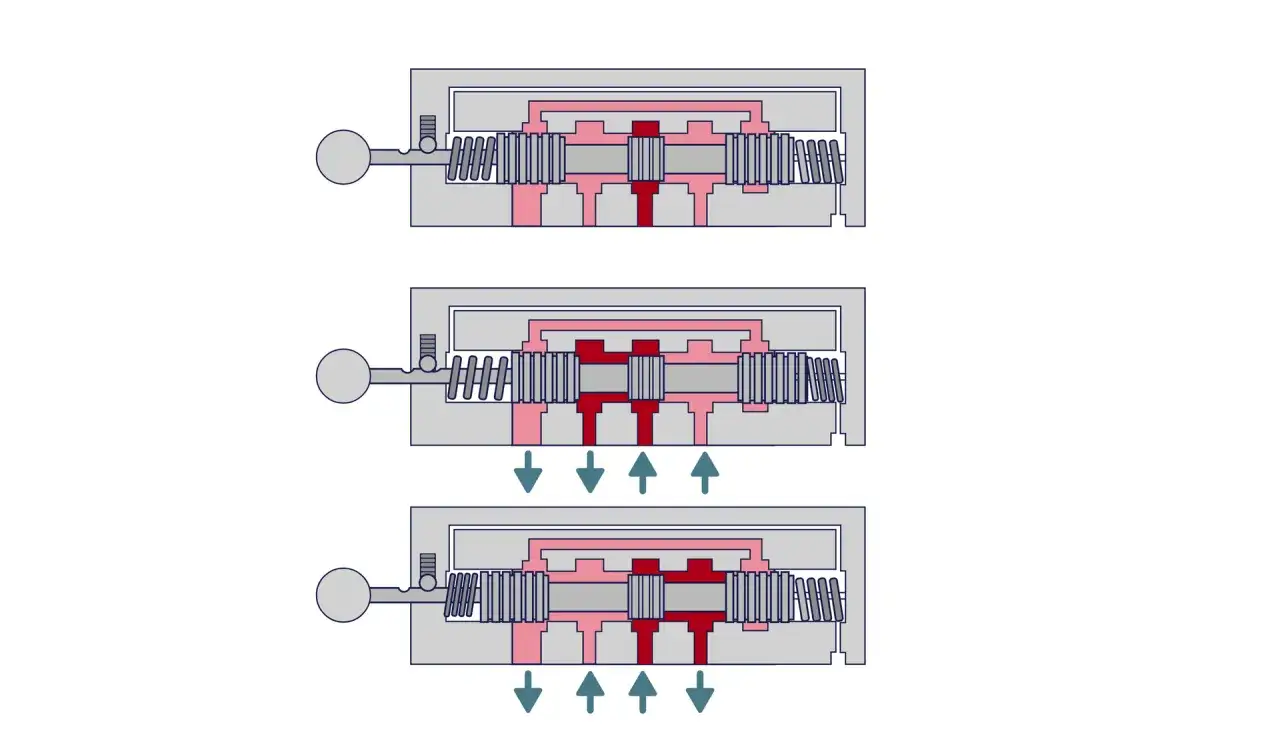

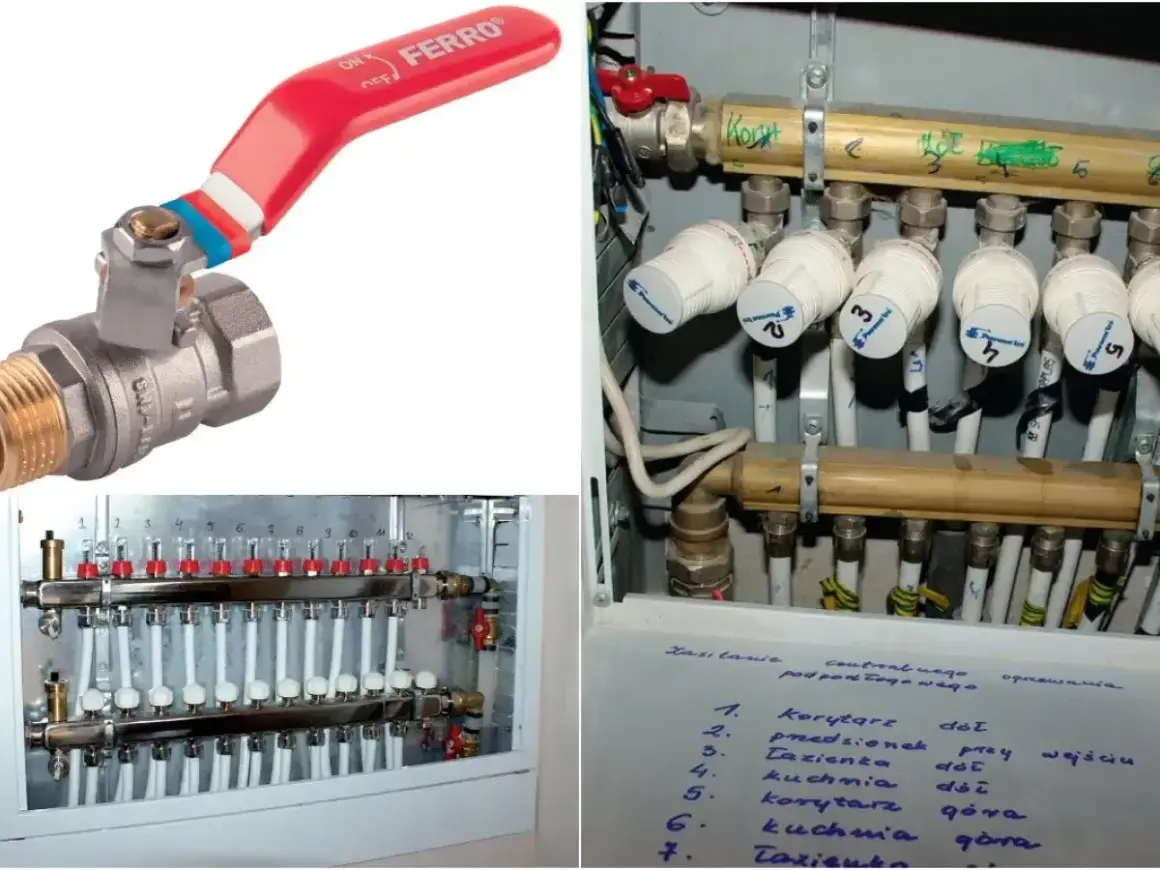

W praktyce zawór odcinający kojarzy się najczęściej z kulowym, bo to właśnie on daje szybkie zamknięcie przepływu i prosty serwis. Taki element nie służy jednak do precyzyjnego dławienia strumienia. Jeśli ktoś próbuje nim „ustawić” przepływ, zwykle kończy się to niestabilną pracą instalacji i niepotrzebnym zużyciem.
Zawór zwrotny ma zupełnie inną rolę: pilnuje, żeby medium wracało tylko we właściwym kierunku. To ważne przy pompach obiegowych, przy źródłach ciepła i tam, gdzie kilka obiegów może na siebie oddziaływać. W instalacjach grzewczych i chłodniczych spotyka się wykonania klapowe, sprężynowe i grzybkowe. W większych średnicach producenci często oferują wersje w klasie PN 16 lub PN 25, co ma znaczenie przy wyższych wymaganiach ciśnieniowych.
- Odcinający wybieram wtedy, gdy priorytetem jest serwis i szybkie zamknięcie przepływu.
- Zwrotny montuję tam, gdzie trzeba zapobiec cofaniu wody lub wzajemnemu przepływowi między obiegami.
- Nie mieszam tych funkcji, bo zawór, który ma tylko odcinać, nie zastąpi zabezpieczenia przed cofnięciem medium.
To dobry punkt wyjścia, ale w wielu instalacjach samo odcinanie i ochrona kierunku przepływu nie wystarcza. Wtedy wchodzą do gry zawory regulacyjne i równoważące.
Zawory regulacyjne i równoważące stabilizują przepływ, a nie tylko go otwierają
W systemach grzewczych największą różnicę robi nie sam fakt, że woda płynie, tylko to, jak płynie w całym układzie. Zawór regulacyjny pozwala zmieniać natężenie przepływu, a zawór równoważący ustawia taki rozdział medium, żeby gałęzie instalacji pracowały równo. To szczególnie ważne w budynkach z wieloma obiegami, gdzie część pomieszczeń zaczyna dostawać za dużo energii, a część za mało.
W układach dwuprzewodowych sytuacja jest jeszcze bardziej czuła, bo otwieranie i zamykanie zaworów zmienia przepływ oraz różnicę ciśnień w całej sieci. Bez równoważenia pojawia się hałas, nierówne grzanie i gorsza efektywność. Dlatego w takich instalacjach często lepiej działa rozwiązanie automatyczne niż ręczna „korekta na oko”.
| Typ | Główna zaleta | Ograniczenie |
|---|---|---|
| Zawór regulacyjny | Umożliwia płynną zmianę przepływu | Wymaga poprawnego nastawienia i sensownej hydrauliki układu |
| Zawór równoważący | Stabilizuje przepływy między gałęziami | Nie zastępuje automatyki, jeśli obciążenie często się zmienia |
| PICV | Łączy funkcję równoważenia, regulacji i kontroli różnicy ciśnień | Jest bardziej zaawansowany i zwykle droższy od prostszego zaworu |
W praktyce dużą przewagę ma dziś PICV, czyli zawór niezależny od ciśnienia. To rozwiązanie łączy w jednej obudowie kilka funkcji i utrzymuje stabilny przepływ mimo wahań w instalacji. Dla mnie to dobry wybór tam, gdzie układ ma pracować przewidywalnie przez długi czas, a użytkownik nie chce wracać do ręcznego korygowania nastaw po każdej zmianie obciążenia.
Zawory bezpieczeństwa, redukcyjne i przelewowe chronią instalację przed nadciśnieniem
To grupa, którą trzeba rozumieć bardzo precyzyjnie, bo nazwy brzmią podobnie, a funkcja jest inna. Zawór bezpieczeństwa otwiera się po przekroczeniu ustalonego progu ciśnienia lub temperatury i ma uchronić układ przed uszkodzeniem. Zawór redukcyjny obniża ciśnienie wejściowe do niższego, stałego poziomu po stronie instalacji. Zawór przelewowy z kolei odprowadza nadmiar medium wtedy, gdy układ osiąga niepożądane wartości pracy.
W domowych instalacjach wodnych reduktor ciśnienia jest często niedoceniany, a szkoda, bo chroni armaturę, wężyki, baterie i cały osprzęt przed zbyt agresywnym ciśnieniem z sieci. Z kolei zawór bezpieczeństwa w układach c.o. i c.w.u. to nie jest dodatek „na wszelki wypadek”, tylko obowiązkowy element zabezpieczenia. Jeśli go brakuje albo jest źle dobrany, instalacja pracuje na granicy ryzyka.
- Zawór bezpieczeństwa dobieram do ochrony przed wzrostem ciśnienia i temperatury.
- Reduktor ciśnienia stosuję wtedy, gdy zasilanie ma za wysokie ciśnienie wejściowe.
- Zawór przelewowy przydaje się tam, gdzie trzeba kontrolować nadmiar medium w układzie hydraulicznym.
Jeśli ta część instalacji jest już właściwie zabezpieczona, można przejść do elementów, które odpowiadają za komfort i temperaturę. To właśnie one zwykle robią największą różnicę po stronie użytkownika końcowego.
Zawory mieszające i trójdrogowe decydują o komforcie oraz bezpieczeństwie użytkowania
Zawór mieszający miesza gorącą i zimną wodę tak, by uzyskać stabilną temperaturę wyjściową. W instalacjach ciepłej wody użytkowej ma to znaczenie dla ochrony przed oparzeniem, a w ogrzewaniu podłogowym dla ochrony posadzki i całego obiegu przed zbyt wysoką temperaturą zasilania. To nie jest drobny detal, tylko realny wpływ na komfort i trwałość systemu.
Wariant trójdrogowy może pracować jako zawór mieszający albo przełączający. W bardziej rozbudowanych układach steruje nim siłownik, a w prostszych wystarcza nastawa ręczna. Spotykam też rozwiązania czterodrogowe, które wykorzystuje się tam, gdzie trzeba dodatkowo pilnować temperatury powrotu lub chronić źródło ciepła. Jeśli ktoś buduje układ na paliwo stałe albo ma wrażliwy kocioł, ta różnica szybko przestaje być teoretyczna.
W instalacjach z ciepłą wodą użytkową ważna jest jeszcze jedna rzecz: zawór mieszający powinien ograniczać nie tylko temperaturę, ale też ryzyko niepożądanego przepływu między gałęziami. Dlatego w lepszych rozwiązaniach spotyka się wbudowane elementy zwrotne, które blokują niekontrolowane mieszanie po stronie instalacji.
Jak dobieram zawór do konkretnej instalacji
Najlepiej działa prosta kolejność decyzji. Najpierw ustalam funkcję, potem warunki pracy, a dopiero na końcu dobieram konkretny model. To banalnie brzmi, ale właśnie ten porządek najczęściej odróżnia dobry dobór od przypadkowego zakupu.
- Określam medium - woda grzewcza, ciepła woda użytkowa, glikol, para albo ciecz technologiczna.
- Sprawdzam temperaturę i ciśnienie - to one decydują o klasie wykonania i zakresie pracy.
- Wybieram funkcję - odcinanie, zwrot, regulacja, bezpieczeństwo, redukcja lub mieszanie.
- Dobieram DN i przyłącze - zbyt mały przekrój dusi układ, zbyt duży utrudnia regulację.
- Patrzę na materiał - mosiądz, stal nierdzewna czy tworzywo wybieram pod kątem korozji i medium.
- Ocenam automatykę - ręczny element nie zawsze wystarcza, zwłaszcza przy zmiennych obciążeniach.
W praktyce dochodzi jeszcze kwestia dostępności serwisowej. Jeżeli zawór ma być regulowany, musi być do niego sensowny dostęp. Jeżeli pracuje w obiegu zanieczyszczonym, przydaje się filtr siatkowy przed wrażliwym elementem. Jeśli to instalacja wody użytkowej, trzeba sprawdzić zgodność z wymaganiami dla wody pitnej. I tu właśnie wychodzi, że sam napis na opakowaniu niewiele daje bez kontekstu instalacji.
Najczęstsze błędy przy doborze i montażu
Najbardziej kosztowny błąd widzę wtedy, gdy ktoś kupuje zawór po samej średnicy. Średnica jest ważna, ale nie wystarcza. Zawór może mieć „dobry” wymiar, a i tak nie działać poprawnie, jeśli nie pasuje do funkcji albo warunków pracy. Drugi częsty problem to montaż odwrotnie do kierunku przepływu. Przy zaworach zwrotnych i regulacyjnych to szczególnie groźne, bo układ zaczyna zachowywać się nielogicznie już od pierwszego uruchomienia.
- Dobór po nazwie, a nie po funkcji - wygląda podobnie, działa inaczej.
- Ignorowanie temperatury i ciśnienia - skraca żywotność i zwiększa ryzyko awarii.
- Brak filtra przed zaworem regulacyjnym - osad i opiłki szybko psują dokładność pracy.
- Mylenie odcięcia z regulacją - zawór kulowy nie powinien zastępować zaworu dławiącego.
- Brak dostępu serwisowego - nawet dobry element staje się kłopotliwy, jeśli nie da się go obsłużyć.
W instalacjach bardziej wymagających dochodzi jeszcze jeden błąd: brak równoważenia hydraulicznego. To właśnie on sprawia, że jeden obieg przegrzewa się, a inny nie dogrzewa, choć teoretycznie wszystko jest „dobrze podłączone”. Jeśli układ ma kilka gałęzi i zmienne obciążenie, warto myśleć nie tylko o samym zaworze, ale o całej logice przepływu.
Co sprawdzam przed zamówieniem, żeby instalacja nie wymagała poprawek
Przed zakupem biorę do ręki nie katalog marketingowy, tylko parametry instalacji. Najpierw medium, potem temperaturę, ciśnienie i sposób sterowania. Dopiero później patrzę na materiał korpusu, uszczelnienia, rodzaj przyłącza i możliwość serwisu. W prostych domowych układach zwykle wystarcza solidny mosiądz i standardowe gwinty, ale przy większych średnicach i wyższych wymaganiach trzeba już patrzeć na klasy wykonania, takie jak PN 16 czy PN 25.
Znając najważniejsze rodzaje zaworów, dużo łatwiej ocenić, czy potrzebujesz prostego odcięcia, ochrony przed cofaniem medium, stabilizacji ciśnienia, czy raczej elementu do regulacji temperatury. W dobrze zaprojektowanej instalacji nie wygrywa najbardziej rozbudowany model, tylko ten, który naprawdę pasuje do funkcji i warunków pracy.
