Agregat wody lodowej to serce instalacji, która ma utrzymać stabilną temperaturę w budynku albo w procesie technologicznym. W praktyce najważniejsze nie jest samo urządzenie, ale to, jak współpracują ze sobą obieg chłodniczy, obieg wody lodowej i automatyka, bo dopiero wtedy system działa stabilnie, oszczędnie i bez zaskoczeń na eksploatacji. Poniżej rozkładam ten temat na proste elementy: od budowy i przepływu ciepła, przez hydraulikę, po błędy, które najczęściej psują sprawność całej instalacji.
Najważniejsze informacje w skrócie
- W większości instalacji agregat pracuje w cyklu sprężarkowym: parownik odbiera ciepło z wody, sprężarka podnosi ciśnienie czynnika, a skraplacz oddaje ciepło do otoczenia lub do osobnego obiegu wodnego.
- W obiegu wody lodowej liczą się nie tylko moc i temperatura, ale też przepływ, różnica temperatur między zasilaniem a powrotem oraz równoważenie hydrauliczne.
- W budynkach często spotyka się parametry 6/12°C, ale w procesach technologicznych zakresy są inne i trzeba je dobrać do konkretnego odbiornika.
- Chillery chłodzone powietrzem są prostsze w montażu, a chłodzone wodą zwykle oferują lepszą sprawność, ale wymagają chłodni lub wieży chłodniczej i bardziej rozbudowanej obsługi.
- Najczęstsze straty energii powodują zbyt duży przepływ, zabrudzone wymienniki, brak bufora, źle ustawiona automatyka i niedostateczne uzdatnianie wody.
- Free cooling ma sens tam, gdzie przez dużą część roku można wykorzystać niską temperaturę zewnętrzną zamiast uruchamiać sprężarkę na pełnej mocy.
Jak działa układ chłodniczy krok po kroku

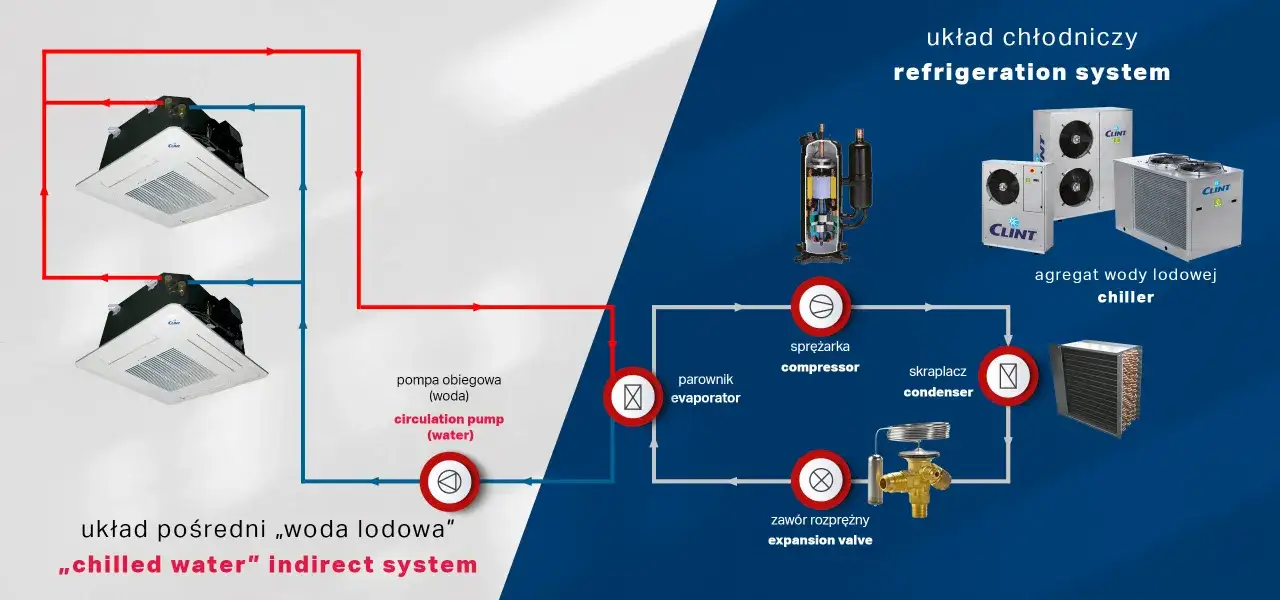

Najprościej mówiąc, agregat wody lodowej nie „produkuje zimna”, tylko przenosi ciepło z jednego obiegu do drugiego. To ważne rozróżnienie, bo od razu porządkuje temat: po jednej stronie mamy czynnik chłodniczy, po drugiej wodę lodową, a między nimi wymiennik ciepła, czyli parownik.
- Parownik odbiera ciepło z wody i powoduje, że czynnik chłodniczy odparowuje przy niskim ciśnieniu.
- Sprężarka spręża parę czynnika, przez co rosną jego ciśnienie i temperatura.
- Skraplacz oddaje ciepło do powietrza albo do osobnego obiegu wody chłodzącej.
- Zawór rozprężny obniża ciśnienie czynnika, dzięki czemu cały cykl może zacząć się od nowa.
W praktyce sterownik pilnuje przede wszystkim temperatury wody na zasilaniu, a nie samej pracy sprężarki. Gdy obciążenie rośnie, urządzenie zwiększa wydajność; gdy maleje, ogranicza ją tak, żeby nie tracić energii na zbędne cykle załączania. To właśnie dlatego tak często mówi się o takim zjawisku jak taktowanie, czyli zbyt częste włączanie i wyłączanie sprężarki.
Po stronie instalacji budynkowej woda lodowa krąży w obiegu zamkniętym. Z agregatu wychodzi jako zimna, przechodzi przez klimakonwektory, centrale wentylacyjne albo wymienniki procesowe, gdzie odbiera ciepło z powietrza lub z medium technologicznego, a potem wraca cieplejsza do parownika.
Ja zwykle zaczynam wyjaśnianie od tego rozdzielenia, bo dopiero wtedy widać, że chłodzenie to nie jeden element, tylko cały łańcuch zależności. Kiedy ten schemat jest już jasny, można sensownie przejść do pytania, w jaki sposób urządzenie oddaje ciepło do otoczenia.
Dlaczego jedne chillery oddają ciepło do powietrza, a inne do wody
Tu różnica jest praktyczna, nie akademicka. Chiller chłodzony powietrzem oddaje ciepło bezpośrednio do otoczenia przez skraplacz, więc jest prostszy w montażu i zwykle tańszy na starcie. Wersja chłodzona wodą korzysta z osobnego obiegu skraplania, chłodni wentylatorowej albo wieży chłodniczej, przez co instalacja jest bardziej rozbudowana, ale zazwyczaj pracuje sprawniej energetycznie.
Jak zauważa Trane, w układzie wodnym temperatura skraplania bywa niższa, więc sprężarka wykonuje mniej pracy i zużywa mniej energii. To jednak nie znaczy, że taki wariant zawsze będzie lepszym wyborem. Jeśli obiekt ma ograniczoną przestrzeń, działa sezonowo albo inwestor nie chce budować dodatkowej infrastruktury, prostszy układ powietrzny bywa po prostu rozsądniejszy.
| Kryterium | Chiller chłodzony powietrzem | Chiller chłodzony wodą |
|---|---|---|
| Montaż | Prostszy, często szybciej uruchamiany | Bardziej złożony, wymaga dodatkowego osprzętu |
| Sprawność | Zwykle niższa przy dłuższej pracy | Zwykle wyższa, zwłaszcza przy dużym obciążeniu |
| Serwis | Mniej elementów do obsługi | Więcej obsługi: wieża, woda obiegowa, czyszczenie, kontrola jakości wody |
| Infrastruktura | Nie wymaga wieży chłodniczej | Wymaga chłodni lub wieży i odpowiedniego układu hydraulicznego |
| Najlepsze zastosowanie | Mniejsze i średnie obiekty, obiekty sezonowe | Większe instalacje, obiekty pracujące długo i stabilnie |
Warto też pamiętać o rzadziej spotykanych układach absorpcyjnych. Tam zamiast klasycznego napędu sprężarkowego wykorzystuje się ciepło, więc zasada pracy jest inna, a decyzja projektowa zależy bardziej od dostępnego źródła ciepła niż od samej mocy chłodniczej.
Gdy już wiem, jak urządzenie oddaje ciepło, schodzę poziom niżej i patrzę na hydraulikę obiegu wody lodowej, bo to ona w praktyce przesądza o stabilności całej instalacji.
Jak wygląda hydraulika obiegu wody lodowej
W instalacji hydronicznej kluczowy jest nie tylko sam agregat, ale cały układ, który wymusza przepływ i stabilizuje pracę. Zwykle spotykam tu pompę lub zestaw pomp, zbiornik buforowy, zawory regulacyjne, zawory równoważące, odpowietrzenie, filtr siatkowy i czujniki różnicy ciśnień. Każdy z tych elementów ma konkretne zadanie, a pominięcie jednego z nich potrafi odbić się na wydajności całego systemu.
| Element | Po co jest | Co się dzieje, gdy jest źle dobrany |
|---|---|---|
| Zbiornik buforowy | Stabilizuje temperaturę i ogranicza taktowanie | Sprężarka częściej startuje i się zatrzymuje, a temperatura faluje |
| Pompa obiegowa | Zapewnia przepływ wody przez instalację | Zbyt mały przepływ ogranicza odbiór ciepła, a zbyt duży zwiększa zużycie energii |
| Zawory równoważące | Rozdzielają przepływ między odbiorniki | Część odbiorników pracuje za słabo, a część dostaje nadmiar wody |
| Separator powietrza | Usuwa pęcherze powietrza z układu | Pojawia się hałas, korozja i spadek sprawności wymiany ciepła |
| Filtr siatkowy | Chroni wymiennik i armaturę przed zanieczyszczeniami | Rośnie opór przepływu, a parownik szybciej się brudzi |
| Naczynie wzbiorcze | Kompensuje zmiany objętości wody | Skacze ciśnienie, co zwiększa ryzyko awarii i rozszczelnień |
Q = ṁ × cp × ΔT to najkrótszy zapis tego, co dzieje się w praktyce: moc chłodnicza zależy od masy wody, jej pojemności cieplnej i różnicy temperatur między zasilaniem a powrotem. Jeśli ktoś bezrefleksyjnie podnosi przepływ, ale nie pilnuje ΔT, często tylko zwiększa zużycie energii pomp, nie poprawiając realnie chłodzenia.
W dobrze ustawionym układzie woda odbiera ciepło w odbiornikach, a następnie wraca do agregatu z kontrolowaną temperaturą i stabilnym przepływem. Jeśli ten porządek się sypie, nawet mocny chiller zaczyna pracować jak urządzenie dobrane na chybił trafił. Kiedy hydraulika jest poukładana, pojawia się następne pytanie: jakie temperatury i przepływy naprawdę mają sens.
Jak dobrać temperaturę zasilania i przepływ
W praktyce nie ma jednego uniwersalnego zestawu nastaw. Dla komfortowego chłodzenia w budynkach często spotykam układ 6/12°C, czyli zasilanie na poziomie 6°C i powrót 12°C. W procesach technologicznych wartości są bardziej zróżnicowane: czasem wystarczy 7/12°C, a czasem potrzebne są 2-7°C albo medium z glikolem, jeśli trzeba zejść poniżej punktu zamarzania wody.
| Zastosowanie | Przykładowe parametry | Co to oznacza w praktyce |
|---|---|---|
| Chłodzenie komfortu | 6/12°C | Najczęstszy układ w klimatyzacji budynków biurowych i usługowych |
| Precyzyjna klimatyzacja | 7/12°C lub 8/14°C | Stabilność ważniejsza niż bardzo niska temperatura |
| Proces technologiczny | 2/7°C, 3/8°C lub podobnie, zależnie od procesu | Wymaga dokładniejszego doboru i często także ochrony przeciwzamarzaniowej |
| Układy z glikolem | Temperatura zależna od stężenia i wymaganej ochrony przed mrozem | Stosowane wtedy, gdy zwykła woda nie wystarczy bez ryzyka zamarznięcia |
Jeśli projekt jest dobrze zrównoważony, różnica temperatur między zasilaniem a powrotem zwykle mieści się w kilku kelwinach. W HVAC najczęściej widzę 5-6 K, ale w układach wysokiej różnicy temperatur ten zakres bywa wyższy. To ważne, bo za mała różnica oznacza przepompowywanie zbyt dużej ilości wody, a za duża może ograniczyć zdolność instalacji do odbierania ciepła.
Ja zwykle patrzę na to tak: nie chodzi o to, żeby uzyskać najniższą możliwą temperaturę, tylko taką, która daje stabilny efekt przy rozsądnych kosztach pompowania i dobrej pracy odbiorników. Gdy ten balans jest zachowany, instalacja działa spokojnie; kiedy nie jest, zaczynają się kłopoty, które na pierwszy rzut oka wyglądają jak problem z samym agregatem.
Jakie błędy najczęściej psują sprawność
To jest fragment, który najbardziej interesuje praktyków, bo tutaj zwykle giną pieniądze. Wiele instalacji nie ma problemu z samym agregatem, tylko z tym, że hydraulika i automatyka nie pozwalają mu pracować w optymalnym punkcie.
- Zbyt duży przepływ przez parownik - spada różnica temperatur, a pompy zużywają więcej energii, niż powinny.
- Brak równoważenia hydraulicznego - jedne obiegi dostają za mało wody, inne za dużo, więc instalacja nigdy nie jest naprawdę stabilna.
- Zabrudzone wymienniki - osad i zanieczyszczenia ograniczają wymianę ciepła, a urządzenie musi pracować ciężej.
- Za mały bufor - sprężarka zaczyna taktować, czyli zbyt często się załącza i wyłącza.
- Słaba jakość wody - kamień, korozja i osady robią ogromną różnicę w sprawności, szczególnie po kilku sezonach pracy.
- Brak kontroli w układach wodnych - w instalacjach z wieżą chłodniczą zaniedbanie uzdatniania i czyszczenia bardzo szybko podnosi temperaturę skraplania.
W praktyce często zaczynam od prostego pytania: czy problemem na pewno jest agregat, czy może cały układ wokół niego. Zaskakująco często odpowiedź brzmi: to drugie. Jeśli ktoś chce oszczędzać na serwisie i regulacji, zwykle płaci za to wyższym rachunkiem za energię i większą awaryjnością. Kiedy ten fundament jest już dopracowany, można przejść do oszczędzania energii w bardziej zaawansowany sposób.
Kiedy free cooling i odzysk ciepła naprawdę się opłacają
Free cooling ma sens wtedy, gdy warunki zewnętrzne pozwalają schłodzić wodę bez pełnej pracy sprężarki albo z jej niewielkim udziałem. W polskim klimacie to realne przez sporą część roku, zwłaszcza w obiektach pracujących ciągle, takich jak serwerownie, laboratoria czy zakłady produkcyjne. Jak podaje Rynek Instalacyjny, w sprzyjających warunkach można ograniczyć zużycie energii nawet o 40%.
Nie każdy obiekt skorzysta jednak tak samo. Jeśli instalacja wymaga bardzo niskiej temperatury zasilania albo pracuje tylko krótko i nieregularnie, zwrot z inwestycji wydłuża się szybko. Z kolei odzysk ciepła z agregatu bywa świetnym dodatkiem, ale tylko wtedy, gdy budynek faktycznie potrzebuje tego ciepła w tym samym czasie, w którym działa chłodzenie.
- Najlepiej sprawdza się w obiektach pracujących przez cały rok.
- Ma największy sens tam, gdzie wymagane temperatury wody nie są skrajnie niskie.
- Warto go łączyć z dobrym sterowaniem, bo sama obecność wymiennika jeszcze niczego nie gwarantuje.
- Przy odzysku ciepła trzeba od razu policzyć, czy jest odbiornik na to ciepło, na przykład ciepła woda użytkowa albo obieg grzewczy.
W praktyce free cooling nie jest dodatkiem „na wszelki wypadek”. To rozwiązanie dla obiektów, które naprawdę mają z niego regularny użytek. Zanim jednak ktoś zamówi konkretny model, sprawdzam jeszcze kilka parametrów projektowych, bo to one przesądzają o powodzeniu całej instalacji.
Co sprawdzam przed zamówieniem i uruchomieniem
Jeżeli miałbym wskazać najważniejsze rzeczy z perspektywy wykonawcy albo inwestora, to zacząłbym od mocy chłodniczej liczonej dla rzeczywistego profilu obciążenia, a nie tylko dla jednego punktu obliczeniowego. Druga sprawa to temperatura zasilania, wymagana różnica temperatur oraz to, czy system ma pracować przez cały rok, czy tylko sezonowo.
- Wymagana moc chłodnicza i jej zmienność w ciągu dnia, tygodnia oraz sezonu.
- Parametry wody, czyli temperatura zasilania, powrotu i akceptowalna różnica temperatur.
- Charakter obciążenia - stałe, zmienne, częściowe czy skokowe.
- Miejsce montażu, hałas, dostęp serwisowy i warunki atmosferyczne.
- Wymagana infrastruktura - bufor, glikol, uzdatnianie wody, wieża chłodnicza, dodatkowe pompy.
- Automatyka - bez sensownego sterowania nawet dobry agregat nie pokaże pełnej sprawności.
Ja zawsze patrzę też na koszt całego życia instalacji, a nie na cenę zakupu. Dwa agregaty mogą mieć podobną cenę katalogową, ale jeden będzie tańszy w eksploatacji dzięki lepszej hydraulice, niższym oporom przepływu i sensownemu sterowaniu na częściowym obciążeniu. W dobrze przygotowanym projekcie to właśnie te elementy robią największą różnicę, a nie sama nazwa urządzenia.
Jeśli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: najpierw porządkuję obieg wody, potem dobieram temperatury i przepływy, a dopiero na końcu wybieram konkretny model. W przypadku agregatu wody lodowej to właśnie hydraulika i sterowanie decydują, czy instalacja będzie działać stabilnie, czy tylko pozornie poprawnie.
