Gwint rurowy stożkowy NPT to jeden z tych detali, które decydują o tym, czy instalacja hydrauliczna będzie pracować stabilnie i szczelnie, czy zacznie sprawiać kłopoty już po pierwszym uruchomieniu. W tym artykule wyjaśniam, czym dokładnie jest ten standard, gdzie ma sens w hydraulice, jak odróżnić go od podobnych gwintów oraz jak dobrać i uszczelnić połączenie bez typowych błędów montażowych.
Najważniejsze fakty o NPT, które przydają się przed montażem
- NPT to gwint rurowy stożkowy, który uszczelnia się na gwincie, a nie na płaskiej podkładce.
- Standard ma kąt zarysu 60° i stożek 1:16, więc połączenie zaciska się wraz z wkręcaniem.
- W hydraulice NPT spotyka się głównie w komponentach i adapterach, zwłaszcza przy sprzęcie z rynku amerykańskiego.
- NPT nie należy mieszać z BSP, BSPT ani z gwintami metrycznymi bez właściwego adaptera.
- Do szczelności zwykle potrzebna jest taśma PTFE albo pasta uszczelniająca dobrana do medium i temperatury.
- Najczęstszy błąd to dociąganie „na siłę” i zakładanie, że podobny gwint będzie pasował na oko.
Jak działa gwint rurowy stożkowy NPT
NPT, czyli National Pipe Thread, to amerykański standard gwintów rurowych opisany w praktyce przez normę ASME B1.20.1. Jego kluczowa cecha jest prosta: gwint jest stożkowy, więc średnica połączenia delikatnie zmienia się wraz z wkręcaniem, a docisk między zwojami pomaga uzyskać szczelność.
Technicznie ma to duże znaczenie. Kąt zarysu wynosi 60°, a stożek jest liczony jako 1:16 po średnicy, czyli 1 cal różnicy na 16 cali długości. W praktyce oznacza to, że elementy nie tylko się łączą, ale też klinują. To wygodne, ale wymaga ostrożności, bo zbyt mocne dokręcenie może uszkodzić gwint albo utrudnić późniejszy demontaż.
Z doświadczenia patrzę na NPT jako na rozwiązanie „mechanicznie proste, ale wymagające dyscypliny”. Sam gwint nie załatwia wszystkiego - szczelność zależy także od jakości obróbki, czystości elementów i właściwego uszczelnienia. I właśnie dlatego przy tym standardzie tak łatwo popełnić błąd już na etapie montażu.
Gdzie spotyka się go w hydraulice

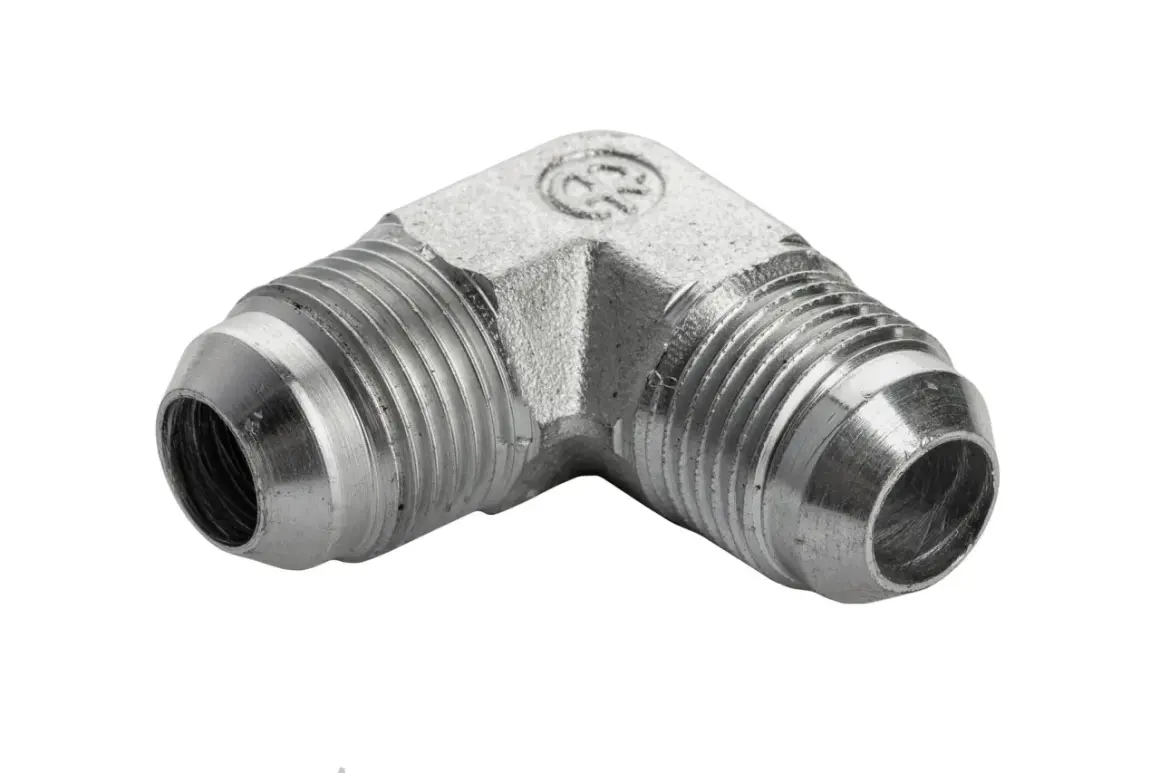

W hydraulice NPT pojawia się tam, gdzie producent bazuje na amerykańskich komponentach albo na osprzęcie przeznaczonym na rynek USA. Najczęściej widzę go w przyłączach pomp, zaworów, manometrów, czujników ciśnienia, rozdzielaczy, filtrów, adapterów oraz elementów pomiarowych.
W polskich realiach to ważne rozróżnienie, bo wiele instalacji i maszyn pracuje na gwintach BSP, BSPT albo metrycznych. Jeśli element pochodzi z importu, szczególnie z maszyn rolniczych, budowlanych lub przemysłowych, łatwo założyć „prawie taki sam” gwint i skończyć z nieszczelnością albo uszkodzeniem złącza. Właśnie tu najczęściej zaczynają się niepotrzebne reklamacje.
NPT ma sens tam, gdzie liczy się prosty montaż, dostępność złączek i zgodność z dokumentacją urządzenia. Jeśli jednak połączenie ma być często rozbierane albo pracuje w układzie o bardzo wysokiej wrażliwości na wyciek, rozważyłbym też inne rozwiązania, na przykład z uszczelnieniem O-ringowym. To prowadzi nas do najważniejszego praktycznego tematu: kompatybilności.

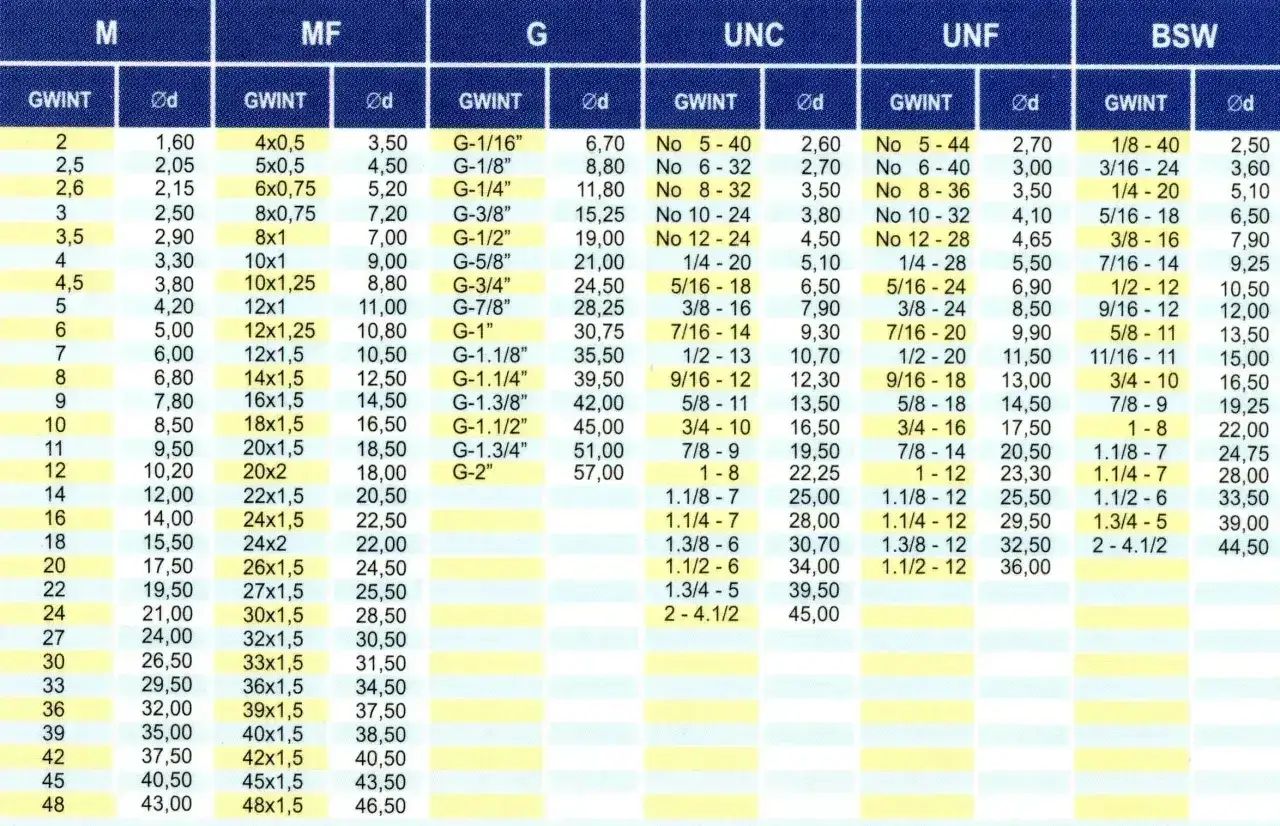

NPT, BSP, BSPT i NPTF nie są tym samym
Na zdjęciu lub w katalogu te gwinty potrafią wyglądać podobnie, ale w praktyce różnią się tyle, że nie wolno traktować ich zamiennie. Najważniejsze różnice dotyczą kąta zarysu, profilu zwoju, sposobu uszczelnienia i geometrii stożka. Dla użytkownika oznacza to jedno: jeżeli standard nie zgadza się w 100 procentach, połączenia nie należy „dopasowywać na siłę”.
| Standard | Kąt zarysu | Kształt | Jak się uszczelnia | Praktyczna uwaga |
|---|---|---|---|---|
| NPT | 60° | Stożkowy | Na gwincie, zwykle z taśmą PTFE lub pastą | Typowy standard amerykański w hydraulice i pneumatyce |
| BSPP / G | 55° | Walcowy | Na uszczelce, podkładce lub O-ringu | Częsty wybór w Europie i w osprzęcie maszynowym |
| BSPT / R | 55° | Stożkowy | Na gwincie, często z uszczelniaczem | Wygląda podobnie do NPT, ale nie jest tym samym |
| NPTF | 60° | Stożkowy | Projektowany do szczelniejszego połączenia typu dryseal | Wymaga sprawdzenia zgodności, nie zakładałbym pełnej zamienności |
W praktyce największym błędem jest mieszanie NPT z BSP, bo różnice są niby niewielkie, a efekt końcowy bywa fatalny. Gwint może się nawet „złapać”, ale nie uszczelni się prawidłowo. To właśnie takie połączenia najczęściej puszczają po kilku cyklach ciśnieniowych albo po prostu po rozgrzaniu instalacji.
Jeśli mam z tego fragmentu zostawić jedną radę, to tę: nie oceniaj gwintu po samym wyglądzie. Sprawdź oznaczenie, kąt, skok i sposób uszczelnienia. To oszczędza czas, pieniądze i nerwy przy każdym montażu.
Jak dobrać rozmiar i nie pomylić oznaczeń
Wiele osób myli nominalny rozmiar z rzeczywistą średnicą zewnętrzną. To klasyczna pułapka. Oznaczenie 1/4 NPT nie oznacza, że gwint ma dokładnie 1/4 cala średnicy. To tylko rozmiar nominalny, czyli handlowe oznaczenie systemowe.
| Nominalny rozmiar | TPI | Typowe zastosowanie | Co warto zapamiętać |
|---|---|---|---|
| 1/8 NPT | 27 | Czujniki, małe przyłącza, instrumentacja | Bardzo drobny gwint, łatwo go uszkodzić przy złym dociągnięciu |
| 1/4 NPT | 18 | Manometry, przewody pomocnicze, małe zawory | Jeden z najczęściej spotykanych rozmiarów w osprzęcie hydraulicznym |
| 3/8 NPT | 18 | Rozdzielacze, bloki, przyłącza średniego przepływu | Ten sam TPI co 1/4 NPT, więc nie wolno opierać identyfikacji wyłącznie na skoku |
| 1/2 NPT | 14 | Wiele standardowych przyłączy w hydraulice siłowej | Popularny rozmiar w układach roboczych |
| 3/4 NPT | 14 | Większe przepływy, pompy, rozbudowane rozdzielacze | Także tu trzeba potwierdzić rzeczywisty wymiar, a nie tylko liczbę zwojów |
| 1 NPT | 11,5 | Większe linie i połączenia główne | Stosowany rzadziej niż mniejsze rozmiary, ale nadal bardzo praktyczny |
TPI oznacza threads per inch, czyli liczbę zwojów na cal. To przydatny parametr przy identyfikacji gwintu, ale sam w sobie nie wystarcza. Dwa różne rozmiary mogą mieć ten sam TPI, dlatego przy pomiarze trzeba patrzeć także na średnicę, stożek i oznaczenie producenta.
Jeśli element nie ma czytelnego opisu, najbezpieczniej użyć sprawdzianu gwintów albo porównać go z dokumentacją techniczną części. Przy hydraulice nie polegałbym na „na oko pasuje” - to za drogi skrót myślowy.
Jak uszczelnić połączenie, żeby nie ciekło
W przypadku NPT uszczelnienie nie bierze się samo z siebie. Potrzebne jest odpowiednie przygotowanie gwintu, właściwy materiał uszczelniający i rozsądny moment dokręcenia. Najczęściej stosuje się taśmę PTFE albo pastę uszczelniającą, zależnie od medium, temperatury i zaleceń producenta elementu.
- Oczyść gwint z opiłków, starego uszczelniacza i zanieczyszczeń.
- Sprawdź, czy oba elementy mają ten sam standard i rozmiar.
- Nałóż taśmę PTFE albo pastę zgodnie z kierunkiem wkręcania.
- Wkręć ręcznie do momentu wyczuwalnego oporu.
- Dokręć kluczem tylko tyle, ile potrzeba do uzyskania szczelności.
- Po uruchomieniu instalacji sprawdź połączenie pod ciśnieniem roboczym.
W praktyce przy taśmie PTFE często stosuje się 1,5 do 2 zwojów, zaczynając nieco od czoła gwintu, żeby nie wprowadzić materiału do wnętrza przewodu. To jednak nie jest dogmat. Przy niektórych mediach, temperaturach i materiałach korpusów lepiej sprawdzi się pasta. Najważniejsze jest to, by uszczelniacz był dobrany do warunków pracy, a nie do tego, co akurat leży w szufladzie.
Uważam też, że NPT nie lubi pośpiechu. Jeśli dokręcasz „aż przestanie się ruszać”, bardzo łatwo przesadzić. Zbyt duży docisk może spowodować pęknięcie cienkościennego korpusu, zniszczenie stożka albo późniejszy problem przy demontażu. I to już jest błąd, który wraca w serwisie.
Najczęstsze błędy przy montażu
Większość problemów z NPT nie wynika z samego standardu, tylko z montażu. Zwykle widzę te same powtarzalne pomyłki, które można wyeliminować bez większych kosztów.
- Mieszanie NPT z BSP lub BSPT bez adaptera.
- Zakładanie, że podobny skok oznacza zgodność gwintu.
- Brak uszczelniacza tam, gdzie jest on potrzebny.
- Przesadne dokręcanie i „zajeżdżanie” gwintu.
- Montowanie brudnych, porysowanych albo zużytych elementów.
- Powtórne używanie mocno wyeksploatowanych złączek bez kontroli stanu gwintu.
- Ignorowanie zaleceń producenta co do medium, temperatury i ciśnienia.
Najbardziej kosztowny błąd to zwykle ten pierwszy: próba połączenia „prawie pasującego” gwintu. W hydraulice taka oszczędność kończy się najczęściej wyciekiem, a czasem także uszkodzeniem drogiego elementu, którego nie da się kupić od ręki. Jeśli musisz połączyć różne standardy, wybierz właściwy adapter, zamiast improwizować.
Drugim częstym problemem jest przekonanie, że mocniejsze dociągnięcie zawsze poprawi szczelność. W przypadku NPT to myślenie bywa mylące. Po pewnym momencie nie poprawiasz już uszczelnienia, tylko deformujesz połączenie.
Co sprawdzić przed zakupem elementów do instalacji
Przed zamówieniem złączki albo adaptera robię zawsze krótki przegląd czterech rzeczy: standard, rozmiar nominalny, sposób uszczelnienia i materiał wykonania. To wystarcza, żeby uniknąć większości pomyłek zakupowych. Jeśli instalacja pracuje pod ciśnieniem, dochodzi jeszcze odporność na medium, temperaturę i wibracje.
- Sprawdź oznaczenie na korpusie lub w dokumentacji.
- Potwierdź, czy potrzebujesz NPT, BSPP, BSPT czy NPTF.
- Ustal, czy połączenie ma uszczelniać się na gwincie, czy na O-ringu.
- Zweryfikuj nominalny rozmiar i liczbę TPI.
- Dobierz materiał do medium roboczego i warunków pracy.
- Jeśli element ma być często serwisowany, rozważ połączenie łatwiejsze do demontażu niż klasyczny stożek rurowy.
W hydraulice siłowej takie podejście naprawdę oszczędza czas. Zamiast zgadywać, dobierasz element od razu dobrze i nie wracasz do tematu po pierwszej próbie szczelności. Właśnie na tym polega praktyczna przewaga świadomego doboru gwintu: mniej poprawek, mniej przestojów i mniej niepotrzebnych kosztów.
Jeżeli zapamiętasz tylko jedną rzecz, niech będzie prosta: NPT działa dobrze wtedy, gdy cały układ jest zgodny ze standardem, czysty i poprawnie uszczelniony. W każdej innej sytuacji lepiej zatrzymać się na chwilę, sprawdzić oznaczenie i dobrać właściwy adapter, niż później szukać źródła wycieku w gotowej instalacji.
