W hydraulice rozmiar 1 cala potrafi wprowadzić w błąd, bo nie chodzi o prosty przelicznik 25,4 mm. W praktyce temat rura 1 cal wymiary sprowadza się najczęściej do DN25, średnicy zewnętrznej około 33,7 mm, gwintu G1 i grubości ścianki, która decyduje o rzeczywistym przelocie. Poniżej rozkładam to na konkretne liczby i pokazuję, jak czytać oznaczenia, żeby nie kupić elementu, który tylko „prawie” pasuje.
Najważniejsze liczby to DN25, około 33,7 mm i gwint G1
- W instalacjach stalowych 1 cal to zwykle DN25, a nie 25,4 mm średnicy rury.
- Najczęściej spotykana średnica zewnętrzna wynosi 33,7 mm.
- Gwint 1 cala w wersji BSPP ma średnicę zewnętrzną około 33,25 mm i 11 zwojów na cal.
- Średnica wewnętrzna zależy od grubości ścianki, więc dwie rury „1 cal” mogą mieć inny przepływ.
- Przy zakupie trzeba odróżnić rurę, gwint i złączkę, bo każdy z tych elementów może być opisany trochę inaczej.
Co naprawdę oznacza jeden cal w hydraulice
Ja zawsze zaczynam od jednej korekty: cal w nazwie rury nie oznacza rzeczywistej średnicy zewnętrznej ani wewnętrznej. To oznaczenie nominalne, czyli handlowe i techniczne, które historycznie nawiązywało do dawnych wymiarów, ale dziś jest już ustandaryzowane. Dlatego rura opisana jako 1 cal w instalacjach stalowych jest najczęściej klasyfikowana jako DN25.
W praktyce to ważne z jednego powodu: jeśli ktoś próbuje przeliczać wszystko „na oko”, szybko dochodzi do błędu. Rura 1-calowa nie ma 25,4 mm średnicy zewnętrznej, a przy wyborze armatury liczy się nie tylko zapis w calach, ale też standard wykonania, rodzaj gwintu i grubość ścianki. To właśnie dlatego dwa elementy opisane jako „1 cal” mogą wyglądać podobnie, a mimo to nie pasować idealnie do siebie.
Ten porządek pojęć prowadzi do konkretów, czyli do liczb, które naprawdę warto sprawdzać przed zakupem.

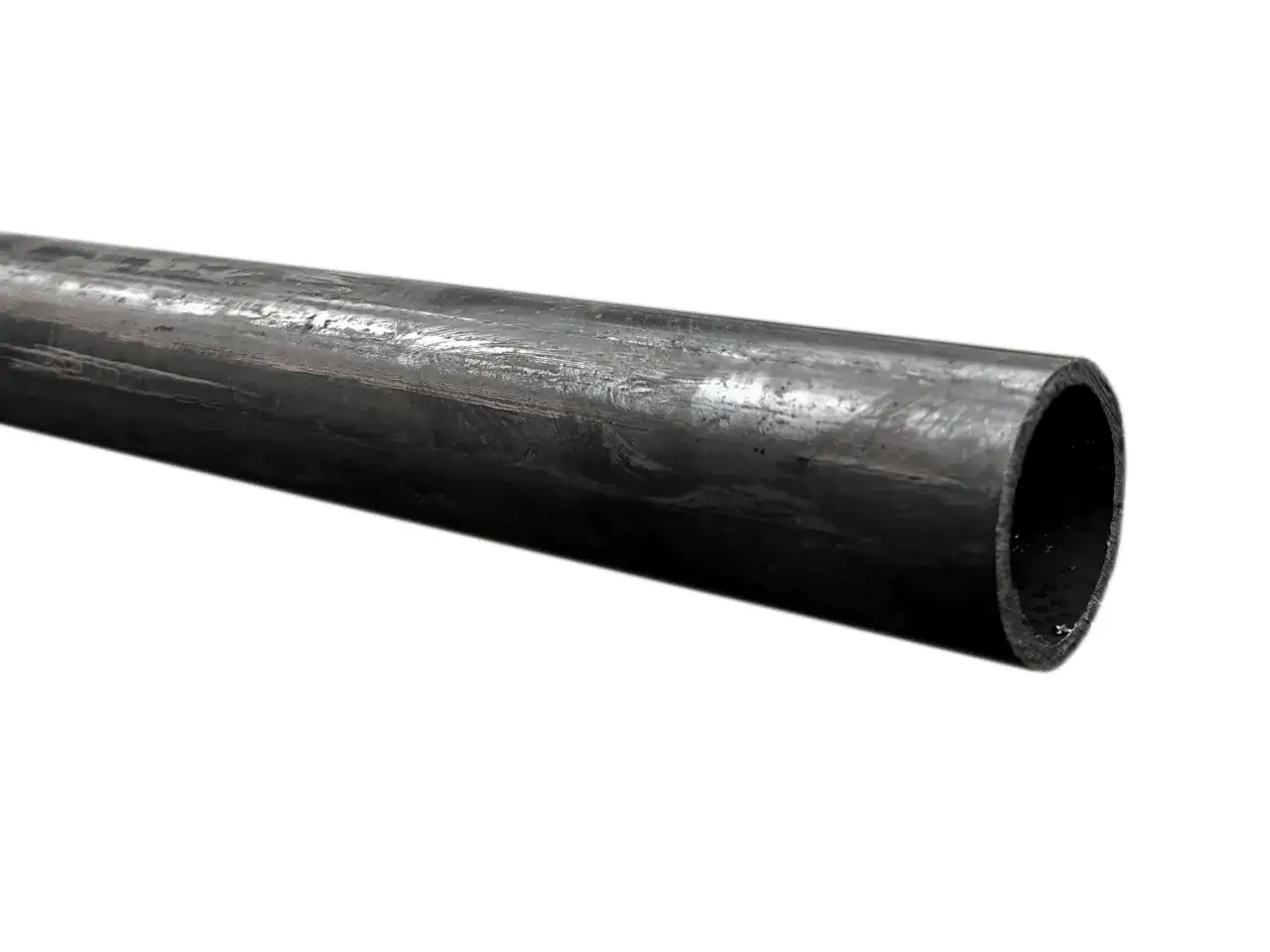

Jakie wymiary ma rura 1-calowa w praktyce
Najczęściej spotykany punkt odniesienia to stalowa rura instalacyjna DN25. W takim układzie najważniejsza jest średnica zewnętrzna, bo to ona decyduje o zgodności z kształtkami, gwintami i obejmami montażowymi. Średnica wewnętrzna zależy już od grubości ścianki, więc trzeba ją traktować jako wartość zmienną, a nie stałą dla „jednego cala”.
| Parametr | Typowa wartość | Znaczenie w praktyce |
|---|---|---|
| Rozmiar nominalny | DN25 / 1 cal | Oznaczenie handlowe i montażowe, a nie dokładny pomiar średnicy |
| Średnica zewnętrzna rury | 33,7 mm | Najważniejsza wartość przy dopasowaniu rur, złączek i uchwytów |
| Średnica zewnętrzna gwintu G1 | 33,25 mm | Dotyczy gwintu rurowego, a nie samej rury |
| Skok gwintu | 2,309 mm, czyli 11 TPI | Pomaga odróżnić gwint 1-calowy od innych rozmiarów |
| Średnica wewnętrzna | Zależna od ścianki | Wpływa na przepływ, spadki ciśnienia i wydajność instalacji |
W katalogach można czasem spotkać drobne różnice zapisu, na przykład zaokrąglenie do 33,4 mm dla rur gwintowanych w innych układach odniesienia. To nie zmienia sensu rozmiaru, ale dobrze pokazuje, że opis nominalny i wymiar rzeczywisty to nie to samo. Jeśli zamawiasz materiał do istniejącej instalacji, sprawdzaj zawsze kartę techniczną, a nie tylko samą nazwę produktu.
Sama średnica zewnętrzna jeszcze nie zamyka tematu, bo w hydraulice równie ważny jest przelot, który zależy od grubości ścianki.
Dlaczego grubość ścianki zmienia wszystko
Dwie rury opisane jako 1 cal mogą mieć ten sam wymiar zewnętrzny, ale zupełnie inny przepływ. To efekt grubości ścianki: im jest większa, tym mniejsza średnica wewnętrzna. Dla instalatora ma to znaczenie praktyczne, bo wpływa na opory przepływu, spadek ciśnienia i zachowanie całej instalacji pod obciążeniem.
| Wariant | Grubość ścianki | Szacunkowa średnica wewnętrzna | Co to oznacza |
|---|---|---|---|
| Lżejszy | 2,6 mm | Około 28,5 mm | Większy przelot, mniejsza masa, ale słabszy zapas materiału |
| Średni | 3,2 mm | Około 27,3 mm | Najczęściej rozsądny kompromis między wytrzymałością a przepływem |
| Cięższy | 4,0 mm | Około 25,7 mm | Lepsza odporność mechaniczna, ale wyraźnie mniejszy przelot |
To właśnie tutaj wielu początkujących popełnia błąd: zamawiają rurę „na cal”, a potem dziwi się, że instalacja ma mniejszy przepływ niż oczekiwano. Jeśli odcinek ma zasilać kilka punktów poboru albo ma pracować w obiegu grzewczym, ta różnica potrafi być odczuwalna. Dlatego ja patrzę na 1 cal nie jak na jedną wartość, lecz jak na zakres rozwiązań o wspólnej średnicy nominalnej.
Gdy wiadomo już, jak zachowuje się sama rura, trzeba jeszcze odróżnić ją od gwintu, bo tu pojawia się kolejna częsta pułapka.
Gwint 1 cala nie zawsze pasuje do każdego elementu
W instalacjach rurowych calowy rozmiar bywa używany zarówno do oznaczania rury, jak i gwintu. To wygodne tylko pozornie, bo gwint 1 cala występuje w kilku odmianach. Najważniejsze rozróżnienie dotyczy gwintu prostego i stożkowego.
- G1 to gwint prosty, czyli cylindryczny. Sam z siebie nie uszczelnia połączenia w gwincie, więc zwykle wymaga uszczelki, podkładki lub elementu uszczelniającego.
- R1 to gwint stożkowy. Uszczelnienie powstaje na zwoju gwintu, dlatego w praktyce stosuje się taśmę, pakuły lub inne środki uszczelniające.
- Rp oznacza gwint wewnętrzny współpracujący z gwintem stożkowym. Tu najczęściej dochodzi do pomyłek przy zakupie kształtek i zaworów.
Warto zapamiętać jedną rzecz: 1-calowa rura i 1-calowy gwint to nie jest automatycznie to samo połączenie. Średnica może się zgadzać nominalnie, ale typ gwintu już nie. To decyduje o szczelności, łatwości montażu i tym, czy element da się połączyć bez przeróbek. Z mojego punktu widzenia to najczęstszy powód reklamacji w prostych instalacjach domowych.
Kiedy ten podział jest już jasny, łatwiej przejść do praktycznego wyboru odpowiedniego elementu do konkretnej instalacji.
Jak dobrać właściwy element bez kosztownej pomyłki
Przy zakupie nie patrzę wyłącznie na nazwę „1 cal”. Zawsze sprawdzam cztery rzeczy: materiał, średnicę zewnętrzną, rodzaj gwintu i planowane zastosowanie. W hydraulice domowej to wystarcza, żeby uniknąć większości niezgodności jeszcze przed montażem.
- Ustal, czy chodzi o rurę, czy o gwint. To podstawowe rozróżnienie, bo katalogowe „1 cal” może oznaczać różne rzeczy.
- Sprawdź średnicę zewnętrzną. Dla DN25 najczęściej będzie to 33,7 mm.
- Odczytaj grubość ścianki. Od niej zależy przelot i wytrzymałość.
- Zweryfikuj typ gwintu. G1, R1 i Rp nie są zamienne bez namysłu.
- Dobierz uszczelnienie do systemu. Inaczej uszczelnia się gwint prosty, a inaczej stożkowy.
Ja zwracam też uwagę na zastosowanie końcowe. W instalacji wodnej, grzewczej, gazowej czy przemysłowej ten sam rozmiar nominalny może funkcjonować inaczej, bo dochodzą dopuszczenia materiałowe i wymagania producenta armatury. Jeśli element ma pracować pod wyższym ciśnieniem albo z agresywnym medium, nie wystarczy zgadzać się na sam wymiar. Trzeba jeszcze sprawdzić, czy dany wariant rury w ogóle jest przeznaczony do takiego użycia.
Co warto sprawdzić przed zakupem rury DN25, żeby nie poprawiać instalacji dwa razy
Najbardziej opłaca się prosty nawyk: zanim wrzucisz materiał do koszyka, porównaj opis produktu z istniejącą instalacją i elementami, które już masz na miejscu. Dla mnie to zawsze wygląda tak samo: nominalny rozmiar, rzeczywista średnica, grubość ścianki i typ połączenia. Jeśli wszystkie cztery punkty się zgadzają, szansa na problem spada radykalnie.
W przypadku rury 1-calowej najwięcej oszczędza nie sam wybór „mocniejszego” wariantu, ale poprawne rozpoznanie, czego naprawdę potrzebujesz. Czasem wystarczy DN25 z typową ścianką 3,2 mm, a czasem lepszy będzie odcinek o większej grubości, bo instalacja pracuje w trudniejszych warunkach. Wymiar nominalny to dopiero początek; dopiero po nim widać, czy rura będzie pasować do przepływu, armatury i warunków pracy.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie prosta: w hydraulice 1 cal to najczęściej DN25 i około 33,7 mm średnicy zewnętrznej, ale o rzeczywistym dopasowaniu decydują jeszcze ścianka i gwint. To właśnie te dwa detale najczęściej odróżniają dobry zakup od kosztownej poprawki.
