Gwint G 1/4 - Wymiary i uszczelnienie - Jak uniknąć nieszczelności?

W hydraulice i pneumatyce drobny detal potrafi zdecydować o szczelności całego układu. Gwint G 1/4 to jeden z tych standardów, które wyglądają niepozornie, a w praktyce pojawiają się w złączkach, zaworach, manometrach i portach przyłączy znacznie częściej, niż wielu osobom się wydaje. W tym tekście wyjaśniam, czym dokładnie jest ten standard, jak odróżnić go od podobnych gwintów oraz na co zwrócić uwagę przy doborze uszczelnienia i montażu.

Co oznacza oznaczenie G 1/4 i gdzie ten gwint się stosuje

Oznaczenie G 1/4 mówi o gwincie rurowym cylindrycznym, znanym też jako BSPP. Litera G wskazuje na gwint prosty, a liczba 1/4 odnosi się do nominalnego rozmiaru w systemie calowym, a nie do rzeczywistej średnicy zewnętrznej rurki czy złącza. W praktyce to standard używany tam, gdzie potrzebne jest pewne, powtarzalne skręcenie elementów, ale uszczelnienie ma zostać zrobione osobno.

Najczęściej spotykam go w pneumatyce, w punktach pomiarowych, na korpusach zaworów, filtrów i reduktorów oraz w lekkiej hydraulice. W branży budowlanej i warsztatowej pojawia się też przy manometrach, czujnikach ciśnienia i osprzęcie maszyn, bo dobrze łączy mały gabaryt z dość uniwersalnym zastosowaniem. To właśnie dlatego ten rozmiar tak często przewija się w katalogach producentów i w dokumentacji technicznej.

Warto zapamiętać jedną rzecz: sam gwint nie jest tu elementem uszczelniającym. Jeśli połączenie ma trzymać ciśnienie, uszczelnienie musi wykonać osobny element, a nie przypadkowo dociśnięte zwoje. Do tego wrócę za chwilę, bo to najważniejsza rzecz, która odróżnia poprawny montaż od kłopotów z przeciekiem.

Żeby dobrze odczytać taki zapis na rysunku lub na złączce, trzeba jeszcze odróżnić go od podobnych standardów, a to w praktyce bywa źródłem najdroższych pomyłek.

Jak rozpoznać go na złączce i nie pomylić z inną rurówką

Na pierwszy rzut oka gwinty rurowe potrafią wyglądać podobnie, ale różnice są istotne. W przypadku G 1/4 najważniejsza cecha to cylindryczny przebieg gwintu, czyli stała średnica na całej długości. To odróżnia go od gwintów stożkowych, które zwężają się lub rozszerzają wraz z długością wkręcania.

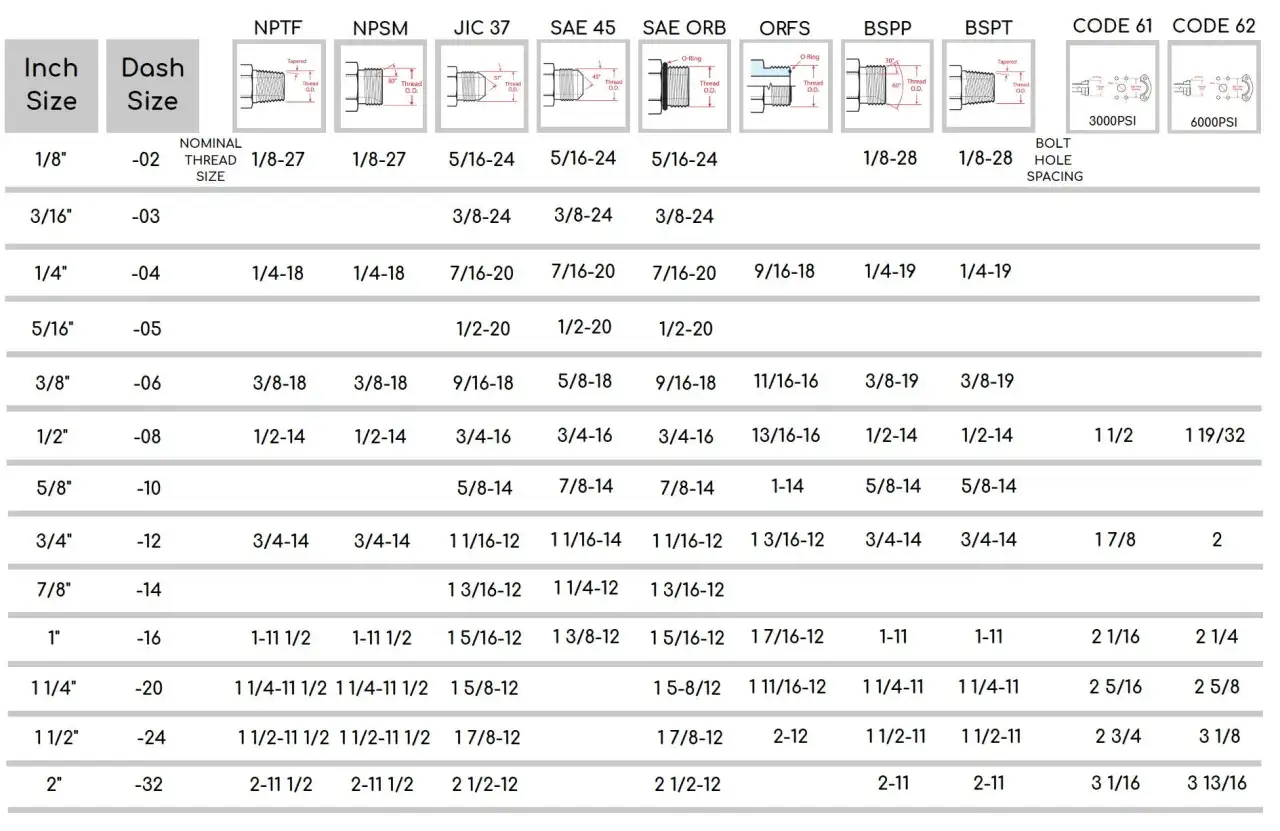

Ta tabela pomaga, ale nie zastępuje sprawdzenia detali. Przy wyborze patrzę nie tylko na oznaczenie, lecz także na powierzchnię przylgni, obecność O-ringu, rodzaj gniazda i instrukcję producenta. Dwa elementy mogą mieć ten sam rozmiar nominalny, a mimo to wymagać zupełnie innego sposobu uszczelnienia.

Jeśli mam do czynienia z nieopisanym elementem, sprawdzam trzy rzeczy: czy gwint jest prosty, czy na końcu widać miejsce na uszczelkę oraz jaki jest skok. Dopiero komplet tych cech daje pewność, że połączenie będzie pasować. To prowadzi wprost do wymiarów, bo właśnie one zwykle przesądzają o zgodności części.

Jakie ma wymiary i co naprawdę oznaczają liczby

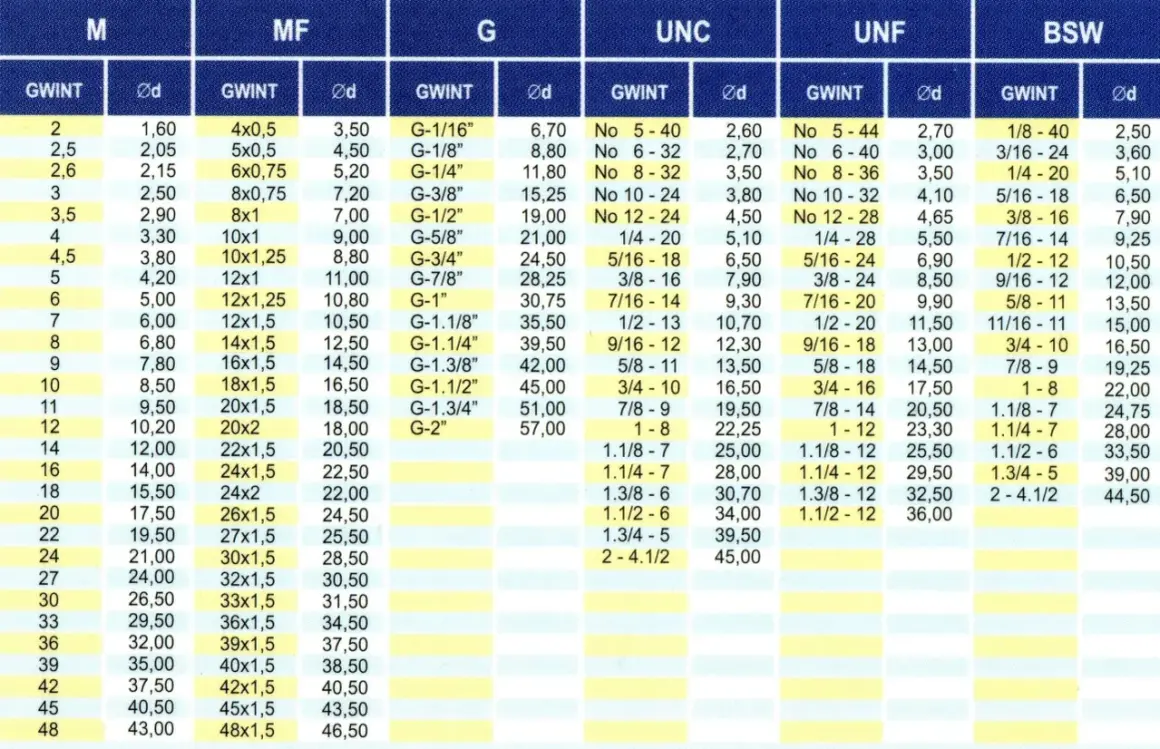

Największe nieporozumienie przy tym rozmiarze dotyczy samej nazwy. W praktyce 1/4 nie oznacza średnicy 1/4 cala; to tylko nominalne oznaczenie rozmiaru z rodziny rurowej. Dla G 1/4 kluczowe są dwa parametry: średnica zewnętrzna zbliżona do 13,16 mm oraz 19 zwojów na cal, czyli skok około 1,337 mm.

W praktyce nie chodzi tylko o samą geometrię. Istotne jest też to, że ten rozmiar występuje w standardach przeznaczonych do połączeń hydraulicznych i pneumatycznych, gdzie gwint bywa połączony z uszczelnieniem elastomerowym albo metalowym. ISO opisuje takie rozwiązania osobno dla portów i końcówek studowych, więc sam gwint nie wyczerpuje tematu szczelności.

Jeżeli ktoś kupuje złączkę „na oko”, najczęściej myli właśnie nominalny rozmiar z realnym wymiarem albo zakłada, że każdy 1/4 będzie pasował do wszystkiego. To założenie jest błędne. Następna sekcja pokazuje, jak dobrać uszczelnienie tak, żeby połączenie nie zaczęło cieknąć po pierwszym cyklu pracy.

Jak dobrać uszczelnienie, żeby połączenie było szczelne

W przypadku gwintu prostego kluczowy jest sposób, w jaki producent przewidział docisk. W hydraulice i pneumatyce spotykam najczęściej cztery rozwiązania, które działają dobrze, ale tylko wtedy, gdy są zastosowane zgodnie z przeznaczeniem.

• Podkładka płaska - sprawdza się w prostych połączeniach, gdy czoło elementu dociska uszczelkę do płaskiej powierzchni.
• O-ring - daje bardzo dobre uszczelnienie i jest popularny w portach, gdzie liczy się powtarzalność montażu.
• Uszczelnienie metal-metal - używane tam, gdzie konstrukcja gniazda i stożka zapewnia zamknięcie bez elastomeru.
• Uszczelka z pierścieniem podtrzymującym - pomocna w rozwiązaniach, które mają ograniczyć ryzyko wyciskania uszczelnienia pod obciążeniem.

Najważniejsza zasada jest prosta: nie uszczelniam gwintu „na siłę”, jeśli złącze ma uszczelniać się na czole. Taśma PTFE albo pasta uszczelniająca mogą być potrzebne przy innych standardach, ale tutaj często tylko maskują problem i utrudniają prawidłowy montaż. Jeśli element jest przewidziany do pracy z O-ringiem, to właśnie ten O-ring ma wykonać robotę.

W hydraulice większe znaczenie ma też ciśnienie robocze całego układu, nie sam gwint. W rodzinie portów opartych na ISO 1179 spotyka się rozwiązania od około 10 MPa aż do 63 MPa, ale ostateczny limit zależy od konkretnego wykonania i sposobu uszczelnienia. Ta sama średnica może wystąpić w różnych wersjach portu, więc zawsze sprawdzam kartę katalogową, a nie tylko napis na złączce. To właśnie odróżnia bezpieczny dobór od przypadkowego dopasowania.

Kiedy uszczelnienie jest już dobrane, zostaje ostatni problem, z którym spotyka się chyba każdy monter: błędy przy samym skręcaniu. I to właśnie one najczęściej powodują przecieki, mimo że część wydaje się „teoretycznie dobra”.

Najczęstsze błędy przy montażu, które kończą się przeciekiem

W praktyce większość problemów nie wynika z samego standardu, tylko z montażu. Złącze G 1/4 jest dość wdzięczne, ale nie wybacza kilku powtarzalnych pomyłek.

1. Pomylenie standardu - BSPP, BSPT i NPT wyglądają podobnie, lecz nie są zamienne.
2. Dociskanie bez właściwej uszczelki - jeśli producent przewidział O-ring lub podkładkę, sam gwint nie wystarczy.
3. Przekręcenie lub zbyt mocne dociągnięcie - szczególnie groźne w korpusach z mosiądzu i aluminium.
4. Użycie niewłaściwej taśmy uszczelniającej - może pomóc, ale potrafi też pogorszyć kontakt i utrudnić montaż.
5. Zabrudzone lub porysowane czoło - nawet idealny gwint nie uszczelni uszkodzonej powierzchni przylgni.

Osobiście najbardziej zwracam uwagę na dwa punkty: zgodność standardu i stan powierzchni uszczelniającej. Gwint może wyglądać perfekcyjnie, a po kilku godzinach pracy i tak pojawi się wyciek, jeśli czoło ma rysę albo ktoś dobrał niewłaściwy stożek. W małych układach pneumatycznych to zwykle kończy się spadkiem wydajności, a w hydraulice - stratą czasu i koniecznością ponownego spuszczania medium.

Dobry nawyk jest prosty: przed montażem sprawdzam oznaczenie, rodzaj gniazda, stan uszczelki i moment dokręcania. Jeśli któryś z tych elementów nie zgadza się z dokumentacją, nie próbuję „ratować” połączenia nadmierną siłą. Lepiej poświęcić kilka minut na weryfikację niż później szukać źródła wycieku w całym układzie.

To prowadzi do pytania, kiedy ten rozmiar jest naprawdę dobrym wyborem, a kiedy lepiej od razu postawić na większy albo inny standard.

Gdzie ten rozmiar sprawdza się najlepiej, a kiedy lepiej wybrać coś większego

Gwint G 1/4 jest rozsądny tam, gdzie liczy się kompaktowość, umiarkowany przepływ i dobra dostępność osprzętu. W pneumatyce sprawdza się świetnie w rozdzielaczach, zaworach i sterowaniu, bo pozwala zbudować układ o małych gabarytach. W hydraulice jest przydatny głównie w portach pomiarowych, elementach sterujących i osprzęcie pomocniczym, gdzie nie potrzeba dużej średnicy przepływu.

Są jednak sytuacje, w których zaczyna być ograniczeniem. Jeśli układ ma duży pobór powietrza, długie przewody albo zależy mi na minimalnym spadku ciśnienia, 1/4 cala bywa po prostu za małe. Wtedy lepiej rozważyć większy rozmiar, na przykład 3/8 lub 1/2, zamiast próbować „wycisnąć” więcej z małego portu.

Praktyczna zasada jest taka: gwint dobieram razem z przepływem, a nie osobno. Sam zapis na złączce nie mówi jeszcze, czy układ będzie wydajny. O tym decydują również średnica przewodu, długość odcinka, liczba kolanek i opór elementów po drodze. Przy małych instalacjach różnica bywa niewielka, ale w systemach pracujących ciągle potrafi być odczuwalna natychmiast.

Jeśli projektuję lub wymieniam osprzęt, patrzę więc szerzej: nie tylko na sam standard gwintu, ale też na typ portu, sposób uszczelnienia i warunki pracy. To najlepszy filtr, zanim przejdzie się do zakupu części.

Na co sprawdzić przed zakupem, żeby uniknąć kosztownej pomyłki

Przed zamówieniem złączki albo portu z tym rozmiarem zawsze robię krótki przegląd danych. To niewielki wysiłek, a zwykle oszczędza wymianę części i dodatkowy przestój.

• Sprawdzam, czy potrzebny jest gwint BSPP, BSPT czy NPT.
• Oglądam, czy uszczelnienie ma być na podkładce, O-ringu, stożku czy na powierzchni metal-metal.
• Porównuję skok i średnicę z katalogiem producenta, a nie tylko z opisem handlowym.
• Weryfikuję materiał korpusu, bo mosiądz, stal nierdzewna i aluminium znoszą montaż inaczej.
• Sprawdzam ciśnienie i medium robocze, bo to wpływa na wybór uszczelki i dopuszczalną konstrukcję połączenia.

Gdybym miał wskazać jeden detal, który najczęściej decyduje o sukcesie, byłaby to zgodność całego zestawu, a nie pojedynczego gwintu. Dobrze dobrany port, właściwa uszczelka i poprawny moment skręcania dają połączenie, które pracuje bez niespodzianek. Złe dopasowanie choćby jednego z tych elementów zwykle kończy się nieszczelnością albo uszkodzeniem gniazda.

Właśnie dlatego ten rozmiar warto traktować nie jako „tylko gwint 1/4”, ale jako kompletny standard połączenia, który trzeba czytać razem z uszczelnieniem i przeznaczeniem konkretnego elementu. W hydraulice i pneumatyce to podejście oszczędza czas, pieniądze i nerwy.
