W układach hydraulicznych najwięcej problemów nie robi sama siła, tylko elektronika pracująca obok pomp, elektrozaworów i siłowników. Dobrze zaprojektowane ekranowanie kabli i obudów ogranicza przypadkowe błędy czujników, skoki sygnału i niepotrzebne postoje maszyny. W tym tekście pokazuję, skąd biorą się zakłócenia, jak prowadzić przewody, jak dobierać czujniki i złącza oraz kiedy sama zmiana kabla już nie wystarczy.
Najważniejsze zasady ochrony sygnałów w hydraulice
- Najwięcej zakłóceń wywołują cewki zaworów, falowniki, zasilacze impulsowe i przewody prowadzone zbyt blisko siebie.
- Największy efekt daje rozdzielenie tras kablowych, poprawne połączenie ekranu przy wejściu do szafy i porządne wyrównanie potencjałów.
- W trudnym środowisku lepiej sprawdzają się kable ekranowane, metalowe koryta, złącza z pełnym stykiem dookoła oraz czujniki odporne na EMI.
- Gdy błąd pojawia się tylko przy przełączaniu elementów wykonawczych, zwykle problem leży w zakłóceniach, a nie w samym czujniku.
- Jeśli pole magnetyczne jest silne i niskoczęstotliwościowe, sam metalowy oplot może nie wystarczyć.
Dlaczego hydraulika i elektronika tak często wchodzą sobie w drogę
W praktyce nie chodzi o samo ekranowanie jako hasło, ale o cały układ: kabel, złącze, obudowę, punkt uziemienia i trasę prowadzenia przewodów. W hydraulice szczególnie ważne są czujniki ciśnienia, położenia tłoka, poziomu oleju i sygnały do sterowania pompą, bo to one najszybciej pokazują błędy w kompatybilności elektromagnetycznej.
Kompatybilność elektromagnetyczna oznacza po prostu, że urządzenie pracuje poprawnie w swoim otoczeniu i nie zakłóca innych elementów instalacji. Ja traktuję to jako część projektu, a nie poprawkę wykonywaną po pierwszych awariach.
| Element | Rola w układzie | Na co jest najbardziej wrażliwy |
|---|---|---|
| Czujnik ciśnienia | Kontroluje pracę pompy i stabilność ciśnienia | Skoki napięcia, zakłócenia przewodzone, słabe zasilanie |
| Czujnik położenia siłownika | Potwierdza ruch i pozycję tłoka | Pole magnetyczne, źle poprowadzony kabel, słabe złącze |
| Cewka elektrozaworu | Otwiera i zamyka przepływ | Impuls przy wyłączaniu, brak tłumienia przepięć |
| Falownik lub sterownik pompy | Reguluje napęd hydrauliki | Szum szerokopasmowy, harmoniczne, wspólne trasy z sygnałami |
Gdy widzę układ, w którym zaczynają „wariować” wejścia lub sygnał analogowy, pierwsze pytanie brzmi nie: „czy sterownik jest uszkodzony?”, tylko: „co w jego otoczeniu zaczęło siać zakłóceniami?”. To zwykle oszczędza najwięcej czasu. Następny krok to sprawdzenie, skąd te zakłócenia w ogóle się biorą.
Skąd biorą się zakłócenia w układach hydraulicznych
Najczęściej zaczyna się od obciążeń indukcyjnych. Gdy cewka elektrozaworu, przekaźnik albo stycznik są wyłączane, powstaje krótki impuls, który potrafi wejść w przewód sygnałowy albo wprost do sterownika. Zakłócenia mogą też pojawić się po stronie zasilania, gdy pompa pracuje przez falownik albo gdy kilka wiązek biegnie jednym korytem bez porządnego rozdzielenia.
Sprzężenie pojemnościowe to przenoszenie zakłóceń przez pole elektryczne, a sprzężenie indukcyjne przez zmienne pole magnetyczne. W hydraulice oba mechanizmy występują naraz, dlatego problem rzadko da się rozwiązać jednym ruchem.
| Źródło zakłóceń | Co się dzieje | Typowy objaw |
|---|---|---|
| Cewka zaworu | Powstaje impuls przy odłączeniu | Losowe zmiany stanu wejść |
| Falownik pompy | Wprowadza szum do zasilania i otoczenia | Skoki wartości analogowych, reset modułu |
| Wspólna trasa kabli mocy i sygnału | Przewody sprzęgają się wzajemnie | Zakłócenia rosną przy dużym obciążeniu |
| Słabe połączenie masy | Pojawiają się prądy wyrównawcze | Niestabilna komunikacja i „dziwne” błędy okresowe |
W środowisku przemysłowym szczególnie problematyczne są szybkie przełączenia elementów indukcyjnych, bo generują bardzo strome impulsy. Właśnie dlatego sama elektronika bywa bez winy, a winna jest trasa przewodu, wspólny punkt masy albo zbyt bliskie sąsiedztwo kabla zasilającego. Z tego miejsca naturalnie przechodzę do tego, co zwykle poprawiam jako pierwsze: prowadzenia przewodów.
Jak prowadzić przewody, żeby nie zbierały zakłóceń
Tu zwykle wygrywa dyscyplina montażu, nie drogie części. W zaleceniach Siemens pojawia się minimum 200 mm odstępu między kablami sygnałowymi i zasilającymi oraz krzyżowanie ich pod kątem 90°, jeśli przecięcie jest nieuniknione. To nie jest detal kosmetyczny, tylko najprostszy sposób na ograniczenie sprzężenia między wiązkami.
| Dobra praktyka | Czego unikać | Dlaczego to działa |
|---|---|---|
| Oddzielne trasy dla zasilania i sygnału | Wspólne koryto bez podziału | Zmniejsza sprzężenie indukcyjne i pojemnościowe |
| Krzyżowanie pod kątem 90° | Długie równoległe odcinki | Ogranicza czas wspólnego oddziaływania pól |
| Metalowe koryta i rury połączone z wyrównaniem potencjałów | Luźne, niepołączone elementy metalowe | Obudowa i prowadzenie tworzą dodatkową barierę dla zakłóceń |
| Krótki i szeroki styk ekranu przy wejściu do obudowy | Długi, cienki „pigtail” | Zmniejsza impedancję połączenia i poprawia skuteczność ochrony |
Jeśli zostaje nadmiar przewodu, nie zwijam go w ciasną pętlę. Taka rolka działa jak antena i potrafi pogorszyć sytuację bardziej niż brak dodatkowego zabezpieczenia. Zamiast tego skracam odcinek, porządkuję trasę albo zmieniam punkt wejścia do szafy sterowniczej.
W praktyce dobrze działa też zasada prostego porządku: przewody zasilające do jednej grupy, sygnałowe do drugiej, a wszystkie metalowe elementy instalacji możliwie blisko wspólnego punktu wyrównania potencjałów. To już nie są drobne poprawki, tylko fundament, na którym dopiero ma sens dobierać elementy osprzętu.

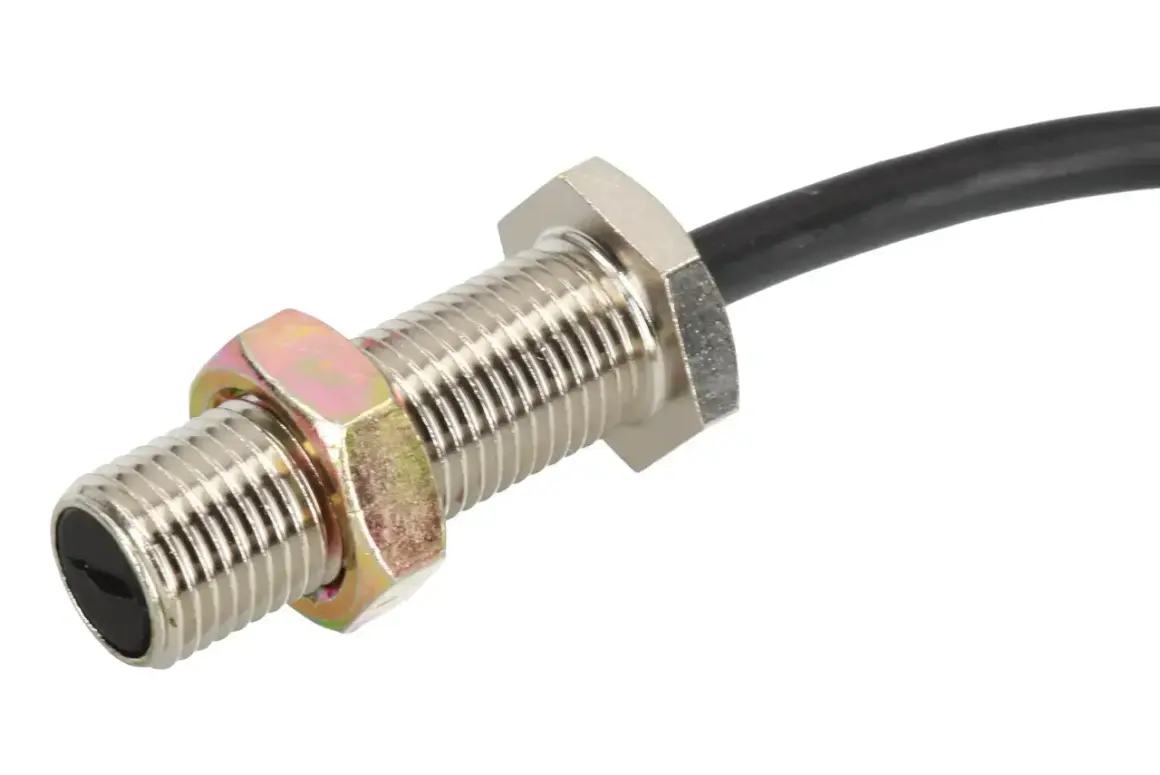

Jak dobrać kabel, złącze i obudowę do trudnego środowiska
Nie każda maszyna potrzebuje najdroższego rozwiązania, ale w hydraulice nie warto oszczędzać na elemencie, który prowadzi sygnał do sterownika. Dla krótkich odcinków zwykle wystarcza skrętka z porządnym ekranem i metalowe złącze, a dla długich połączeń lub bardzo trudnego otoczenia lepszy bywa światłowód albo metalowe prowadzenie kabli.
Ja najpierw patrzę na przewód, potem na złącze, a dopiero na końcu na sterownik. To podejście jest prostsze niż wymiana elektroniki, a często rozwiązuje problem w pierwszej kolejności.
| Rozwiązanie | Kiedy je wybieram | Ograniczenia |
|---|---|---|
| Kabel skręcany z ekranem | Standardowe sygnały analogowe i komunikacja w szafie | Traci skuteczność przy złym połączeniu ekranu |
| Złącze metalowe z pełnym stykiem dookoła | Czujniki przy siłownikach, zaworach i pompach | Wymaga dobrego montażu i czystej powierzchni kontaktu |
| Metalowe koryto lub rura stalowa | Długa trasa kablowa w maszynie lub na stanowisku | Musi być połączone z wyrównaniem potencjałów |
| Światłowód | Bardzo trudne warunki EMI i długie odcinki transmisji | Wyższy koszt i potrzeba konwersji sygnału |
| Czujnik odporny na pola elektromagnetyczne | Siłowniki hydrauliczne i mobilne maszyny | Nie naprawi źle zaprojektowanej instalacji |
W hydraulice trzeba jeszcze pamiętać o samym środowisku pracy. Jeśli dominują silne, niskoczęstotliwościowe pola magnetyczne od dużych prądów, sam przewodzący oplot może nie wystarczyć. Wtedy liczy się przede wszystkim dystans od źródła, stalowa przegroda albo materiały ferromagnetyczne o wysokiej przenikalności. Dopiero potem koryguję detale przy kablu.
Warto też spojrzeć na czujnik nie tylko przez pryzmat sygnału, ale i odporności mechanicznej. Rozwiązania do hydrauliki muszą znosić wstrząsy, drgania, wysokie ciśnienie i temperaturę pracy, bo w maszynie budowlanej albo prasie nie ma miejsca na delikatną elektronikę. Dobrze dobrany osprzęt ma po prostu przetrwać tam, gdzie zwykły komponent szybko zacznie się gubić.
Jak odróżnić problem z zakłóceniami od awarii czujnika
To jedna z najważniejszych umiejętności serwisowych, bo od niej zależy, czy naprawa trwa godzinę, czy pół dnia. Jeżeli błąd pojawia się tylko wtedy, gdy załącza się pompa, elektrozawór albo falownik, pierwszym podejrzanym jest tor zakłóceń. Jeśli problem znika po zmianie trasy kabla albo po odseparowaniu przewodów, diagnoza zwykle jest już bardzo blisko.
- Sprawdzam, czy objaw pojawia się przy konkretnym przełączeniu elementu wykonawczego.
- Oglądam, czy przewód sygnałowy biegnie równolegle z zasilaniem na długim odcinku.
- Mierzę ciągłość ekranu i jakość styku na wejściu do szafy.
- Porównuję zachowanie układu przy krótszym, tymczasowym przewodzie testowym.
- Patrzę, czy sygnał analogowy lub komunikacja nie stabilizują się po odsunięciu od silnika, cewki albo przetwornicy.
W praktyce sygnał 4–20 mA zwykle znosi zakłócenia lepiej niż transmisja napięciowa, ale nie jest odporny na wszystko. Jeśli linia jest źle poprowadzona albo ekran jest podłączony byle jak, nawet taki standard potrafi zacząć „pływać”. To dlatego zawsze zaczynam od toru prowadzenia sygnału, a nie od wymiany samego czujnika.
Jeżeli po uporządkowaniu tras, poprawie połączeń i sprawdzeniu masy problem nadal wraca, wtedy dopiero szukam głębiej: uszkodzonego wejścia sterownika, wadliwej cewki, niestabilnego zasilacza albo błędu w projekcie szafy. Ta kolejność jest po prostu bardziej opłacalna.
Co w modernizacji daje największy zwrot
Najtańsze poprawki zwykle są też najskuteczniejsze: rozdzielenie tras kablowych, poprawa zacisków ekranu, skrócenie przewodów i uporządkowanie punktów masy. Dopiero później myślę o droższych krokach, takich jak wymiana całych wiązek, przejście na światłowód albo przebudowa szafy sterowniczej.
Jeśli miałbym wskazać jeden punkt startowy, wybrałbym trasę przewodów i połączenie ekranu przy wejściu do obudowy. Gdy to jest zrobione dobrze, reszta układu zwykle przestaje sprawiać tyle kłopotów. W hydraulice stabilność nie bierze się z jednego „mocnego” elementu, tylko z kilku prostych decyzji, które razem tworzą odporny system.
