W układach hydraulicznych najwięcej kłopotów nie robi sama hydraulika, tylko otoczenie: falowniki, cewki elektrozaworów, przekaźniki, silniki pomp i długie wiązki biegnące obok siebie. Ekranowanie przewodów pomaga zdusić zakłócenia elektromagnetyczne, ale działa dobrze tylko wtedy, gdy kabel, trasa i sposób podłączenia tworzą jedną spójną całość. Poniżej pokazuję, kiedy to ma sens, jak dobrać przewód, jak zakończyć ekran i jakie błędy najczęściej psują efekt w praktyce.
Najważniejsze zasady, zanim ruszysz z trasą kabli
- Najbardziej wrażliwe są linie z czujników ciśnienia, temperatury i położenia oraz przewody sterujące elektrozaworami.
- Sam ekran nie zastąpi dobrego prowadzenia trasy: sygnał warto odsunąć od źródeł zakłóceń o około 60-100 cm, jeśli układ na to pozwala.
- Gdy przewody muszą się przeciąć z kablami mocy, najlepiej zrobić to pod kątem prostym.
- W praktyce najwięcej daje skrętka ekranowana, prawidłowe zakończenie ekranu i ciągłość połączenia z obudową.
- Luźny, cienki „ogonek” przy ekranie zwykle działa gorzej niż pełny styk 360°.
- Jeśli zakłócenia są silne, trzeba poprawić trasę, wyrównanie potencjałów albo sięgnąć po solidniejsze osłony niż sam kabel.
Co daje ekran w układzie hydraulicznym

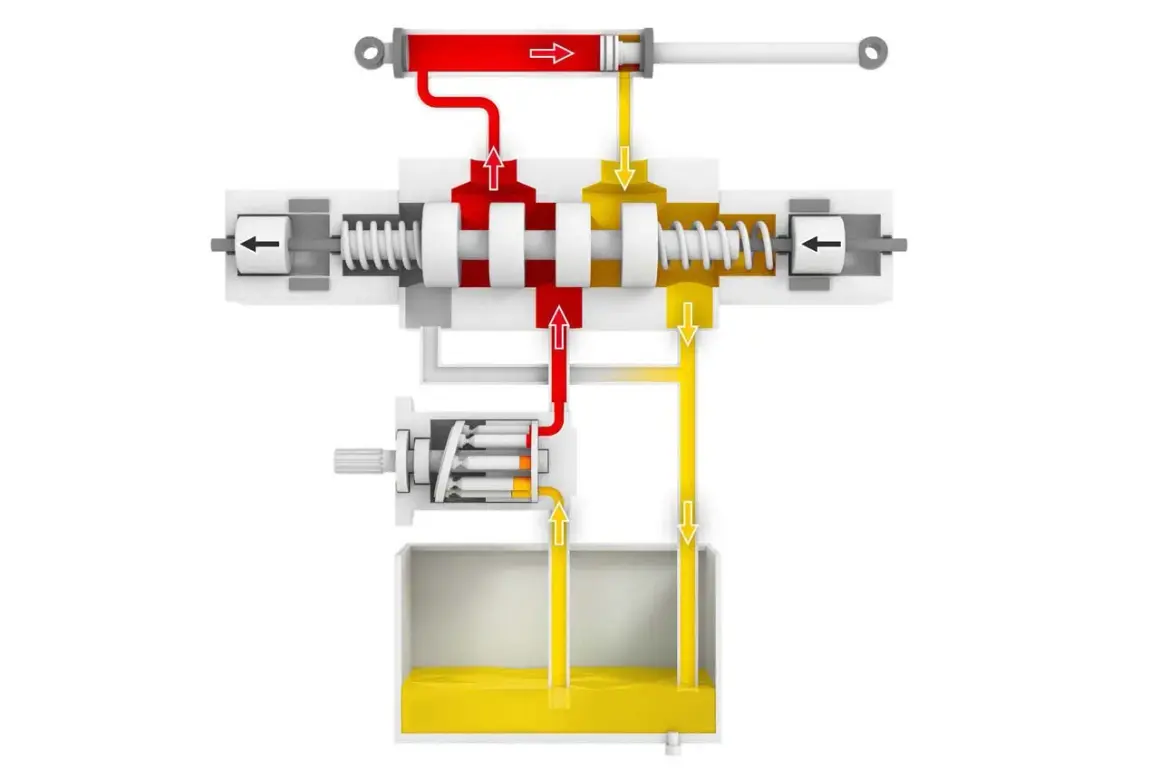

W instalacji hydrauliki siłowej ekran ma przede wszystkim chronić sygnał, a nie „ładnie wyglądać” na schemacie. Najczęściej chodzi o stabilny odczyt z czujników ciśnienia, temperatury, położenia siłownika albo o pewne sterowanie cewką elektrozaworu. Gdy włącza się pompa, startuje falownik albo przełącza się cewka, w przewodach pojawiają się krótkie impulsy, które potrafią wywołać fałszywe alarmy, rozjechane wskazania albo losowe zachowanie wyjść.
Ja patrzę na to bardzo praktycznie: jeśli sygnał jest słaby, a otoczenie jest „brudne” elektromagnetycznie, zwykły przewód zaczyna zachowywać się jak antena. Ekran ogranicza ten efekt, ale nie naprawi źle zaprojektowanej instalacji. Jeśli w maszynie widzisz objawy typu skaczący odczyt, niestabilny zawór albo błędy pojawiające się tylko przy rozruchu, to pierwszy trop prowadzi właśnie do toru kablowego. To naturalnie prowadzi do pytania, gdzie te zakłócenia pojawiają się najczęściej.
Gdzie zakłócenia pojawiają się najczęściej
Najgorsze są miejsca, w których przewód sygnałowy biegnie równolegle do zasilania silnika, falownika albo wiązki cewek. W praktycznych wytycznych Phoenix Contact pojawia się zalecenie, by trzymać pewien dystans od źródeł zakłóceń, często rzędu 60-100 cm, jeśli układ i przestrzeń na to pozwalają. Gdy trasy muszą się przeciąć, robię to pod kątem prostym, bo krótki kontakt z polem zakłócającym jest mniej groźny niż długi odcinek równoległy.
- silniki pomp i ich przewody zasilające,
- falowniki oraz układy rozruchowe,
- cewki elektrozaworów i styczniki,
- długie odcinki prowadzone w jednej trasie z przewodami mocy,
- miejsca przy rozdzielaczu, agregacie i szafie sterowniczej, gdzie kumuluje się najwięcej przełączeń.
W takich warunkach ekran jest tylko częścią odpowiedzi. Jeśli trasa jest zła, nawet dobry kabel będzie pracował na granicy swoich możliwości. Dlatego przed zakupem warto najpierw zdecydować, jaki typ przewodu i osprzętu ma sens w danym miejscu.
Jak dobrać kabel i osprzęt do sygnałów hydraulicznych
Do czujników i linii pomiarowych zwykle wybieram skrętkę ekranowaną, bo skręt par ogranicza zakłócenia różnicowe, a ekran tłumi wpływ pola z zewnątrz. Bosch Rexroth w swoich materiałach dla torów pomiarowych również wskazuje na takie podejście: skrętka ekranowana jest po prostu bezpieczniejsza tam, gdzie sygnał ma być stabilny w trudnym środowisku. W cięższych warunkach znaczenie ma też sama konstrukcja ochrony. Oplot lepiej znosi ruch i zginanie, folia lepiej radzi sobie z wysokimi częstotliwościami, a podwójny ekran daje dodatkowy zapas.
| Rozwiązanie | Kiedy się sprawdza | Co daje | Ograniczenie |
|---|---|---|---|
| Skrętka ekranowana | Czujniki, sygnały analogowe, linie sterujące | Dobra odporność na zakłócenia i crosstalk | Musi być poprawnie zakończona i poprowadzona |
| Kabel z oplotem | Miejsca z ruchem, drganiami i częstym zginaniem | Lepsza trwałość mechaniczna | Zwykle słabszy wobec bardzo wysokich częstotliwości niż konstrukcje warstwowe |
| Podwójny ekran | Bardzo trudne środowisko elektromagnetyczne | Wyższy zapas odporności | Droższy i zwykle sztywniejszy |
| Metalowa rura lub peszel EMC | Mocno narażone trasy przy napędach i szafach | Solidna osłona całej trasy | Mniej elastyczne, wymaga starannego montażu |
W praktyce patrzę też na środowisko pracy. Jeśli przewód idzie w ruchu, w prowadniku albo w pobliżu oleju, temperatury i drgań, sama odporność EMC nie wystarczy. Kabel musi jeszcze wytrzymać mechanicznie. To właśnie dlatego dobór osprzętu i zakończenia ekranu jest tak ważny jak sam typ przewodu.
Jak podłączyć ekran, żeby nie stracić efektu

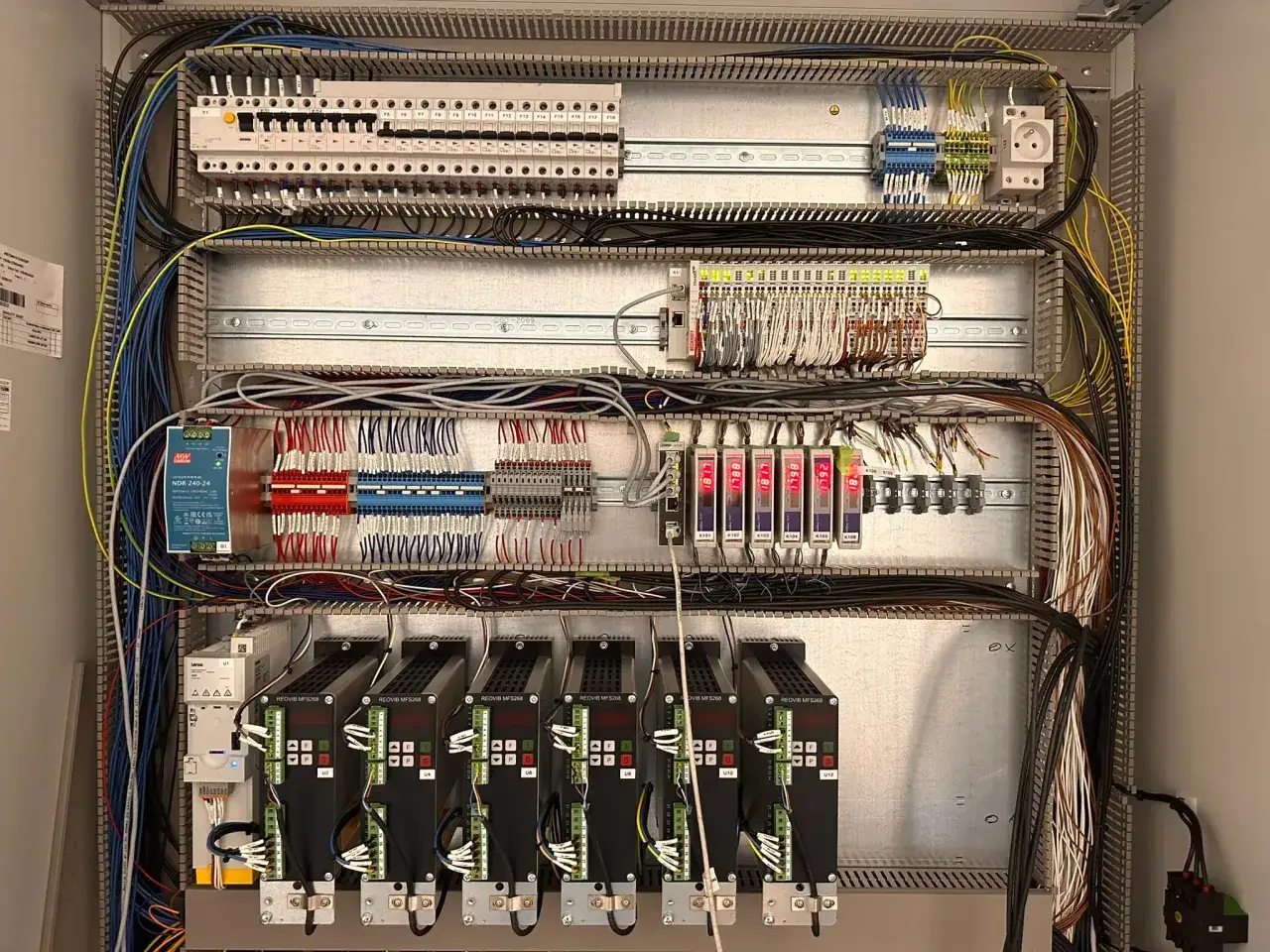

Najczęściej przegrywa nie sam kabel, tylko jego końcówka. Jeśli ekran jest wyprowadzony cienkim, długim „ogonem”, skuteczność połączenia spada, bo rośnie impedancja i ekran przestaje dobrze odprowadzać zakłócenia. Lepszy jest pełny styk 360° z obudową, dławnica EMC albo zacisk ekranowy zamontowany przy wejściu do szafy. W praktyce właśnie taki sposób połączenia daje najbardziej przewidywalny efekt w maszynach przemysłowych.
| Sytuacja | Jak traktować ekran | Dlaczego |
|---|---|---|
| Szafa sterownicza i metalowa obudowa | Połączenie przy wejściu, możliwie szerokie i krótkie | Lepsze odprowadzenie zakłóceń i mniejsza impedancja |
| Sygnały analogowe z wymaganiami producenta | Trzymać się dokumentacji urządzenia, czasem jedna strona ekranu | W niektórych układach ogranicza pętle masy |
| Trudne środowisko przemysłowe z długimi trasami | Rozważyć połączenie obu końców przez obudowy i elementy EMC | Poprawia odporność na zakłócenia o wyższych częstotliwościach |
| Niepewne wyrównanie potencjałów | Najpierw sprawdzić uziemienie i połączenia wyrównawcze | Bez tego ekran może wprowadzać problemy zamiast je usuwać |
Tu ważna uwaga: nie ma jednej reguły, która pasuje do każdej instalacji. W niektórych torach analogowych lepiej sprawdza się połączenie jednostronne, ale tylko wtedy, gdy mówi tak dokumentacja urządzenia. W innych przypadkach lepsze będzie połączenie z obudową po obu stronach albo przez pełny styk metalowy. Jeśli ten etap zrobisz dobrze, łatwiej będzie ocenić, czy reszta trasy też jest poprawna.
Jak prowadzić przewody obok hydrauliki i napędów
Nawet najlepszy ekran nie naprawi złej trasy. Przewody sygnałowe prowadzę osobno od zasilania pomp, napędów i cewek, a tam, gdzie muszą się spotkać, robię to możliwie krótko i pod prostym kątem. Dobrą praktyką jest też prowadzenie wiązek blisko metalowej, uziemionej powierzchni albo w zamkniętym peszlu ochronnym, bo to zmniejsza „zbieranie” zakłóceń po drodze.
- nie prowadź przewodów sygnałowych równolegle do kabli mocy na długim odcinku,
- unikaj zbędnych pętli i dużych zapasów przewodu,
- rozdzielaj trasy w szafie sterowniczej i w terenie,
- nie mieszaj kabli czujnikowych z zasilaniem cewek w jednym korycie,
- pilnuj, by przejścia przez przegrody i dławnice nie rozrywały ciągłości ekranu.
W maszynach z hydrauliką siłową szczególnie pilnuję odcinków przy agregacie, rozdzielaczu i szafie sterowniczej, bo tam skupia się najwięcej źródeł szumu elektromagnetycznego. Dobrze poprowadzona trasa często daje większy efekt niż sam zakup droższego przewodu. A jeśli po drodze pojawiają się błędy, zwykle nie kończy się na jednym poprawionym miejscu.
Najczęstsze błędy, które psują cały efekt
Najczęstszy błąd, jaki widzę, to przekonanie, że wystarczy kupić „lepszy” przewód. Tymczasem problem często siedzi w montażu. Jeśli ekran został uziemiony przypadkowym drucikiem, przerwany na łączeniu, dociśnięty byle jak albo w ogóle nie ma ciągłości przez dławnicę, cała ochrona praktycznie znika.
- zakończenie ekranu cienkim i długim przewodem zamiast pełnego kontaktu z obudową,
- łączenie przewodu ekranowanego zwykłą złączką bez zachowania ciągłości ekranu,
- równoległe prowadzenie przy kablach mocy na długim odcinku,
- brak wyrównania potencjałów między szafą a urządzeniem w terenie,
- mieszanie sygnałów analogowych z zasilaniem cewek w jednym korycie.
Objawy są zdradliwe: pływające wartości czujnika, przypadkowe alarmy, niestabilna praca zaworu albo błędy, które pojawiają się tylko przy rozruchu pompy. Jeśli takie rzeczy widać, nie szukałbym winy najpierw w sterowniku. Najpierw sprawdziłbym ekran, trasę i połączenia. Gdy to nie wystarcza, trzeba spojrzeć szerzej.
Kiedy sam ekran nie wystarczy
Jeżeli zakłócenia są silne, sam ekran bywa tylko częścią rozwiązania. Wtedy zmieniam najpierw topologię: odsuwam trasę, rozdzielam koryta, skracam odcinki równoległe, a dopiero potem myślę o dodatkowych warstwach ochrony. W skrajnych przypadkach lepiej sprawdza się metalowa, ciągła osłona albo rozwiązanie oparte na bardziej odpornej transmisji danych niż dokładanie kolejnych „łat” do źle poprowadzonego okablowania. To podejście oszczędza czas, bo walczę z przyczyną, a nie z objawem.
- jeśli problemem jest falownik lub silnik, najpierw popraw trasę i separację,
- jeśli przewód pracuje w ruchu, wybierz wersję odporną mechanicznie i sprawdź promień gięcia,
- jeśli środowisko jest bardzo ciężkie, rozważ metalową osłonę trasy albo inną metodę transmisji,
- jeśli zakłócenia wracają po każdej poprawce, sprawdź wyrównanie potencjałów całej instalacji.
W praktyce widać tu prostą zasadę: dobry kabel pomaga, ale nie zastąpi sensownego projektu. Dlatego przed uruchomieniem zawsze robię jeszcze jedną, krótką kontrolę całej trasy.
Co sprawdzam przed uruchomieniem, żeby nie wracać do kabli po tygodniu
- Czy ekran ma ciągłość od początku do końca trasy.
- Czy połączenie z obudową jest wykonane szeroko, krótko i bez luźnych odcinków.
- Czy przewody sygnałowe są oddzielone od zasilania silników, pomp i cewek.
- Czy miejsca przejść przez szafę i przegrody nie niszczą osłony kabla.
- Czy po uruchomieniu sygnały z czujników są stabilne przy starcie, zatrzymaniu i przełączaniu zaworów.
Jeśli te punkty się zgadzają, większość problemów z zakłóceniami da się wyłapać jeszcze przed startem produkcyjnym. Ja zawsze wolę poświęcić pół godziny na kontrolę trasy i zacisków niż później szukać losowego błędu, który pojawia się tylko przy załączeniu pompy albo pracy elektrozaworu.
