Stożkowy gwint rurowy BSPT spotyka się wszędzie tam, gdzie połączenie ma być jednocześnie proste, kompaktowe i odporne na ciśnienie: w hydraulice, pneumatyce, automatyce i osprzęcie pomiarowym. W praktyce ten typ złącza budzi najwięcej pytań przy doborze, uszczelnianiu i łączeniu z innymi standardami, bo na pierwszy rzut oka wiele gwintów wygląda podobnie. Poniżej rozkładam temat na czynniki pierwsze: czym jest ten gwint, jak działa, z czym go nie mylić i gdzie najłatwiej popełnić błąd.
Najważniejsze informacje o stożkowym gwincie rurowym BSPT
- To gwint stożkowy, w którym szczelność powstaje na samym połączeniu gwintów, a nie na płaskiej uszczelce.
- Ma profil Whitwortha z kątem zarysu 55° i stożek 1:16 na średnicy, co ułatwia dociśnięcie połączenia.
- W praktyce zwykle wymaga uszczelniacza, najczęściej taśmy PTFE albo pasty do gwintów.
- Najczęściej myli się go z BSPP oraz NPT, a te standardy nie są zamienne 1:1.
- W hydraulice źle dobrany gwint kończy się przeciekiem, uszkodzeniem złącza albo problemem z demontażem.

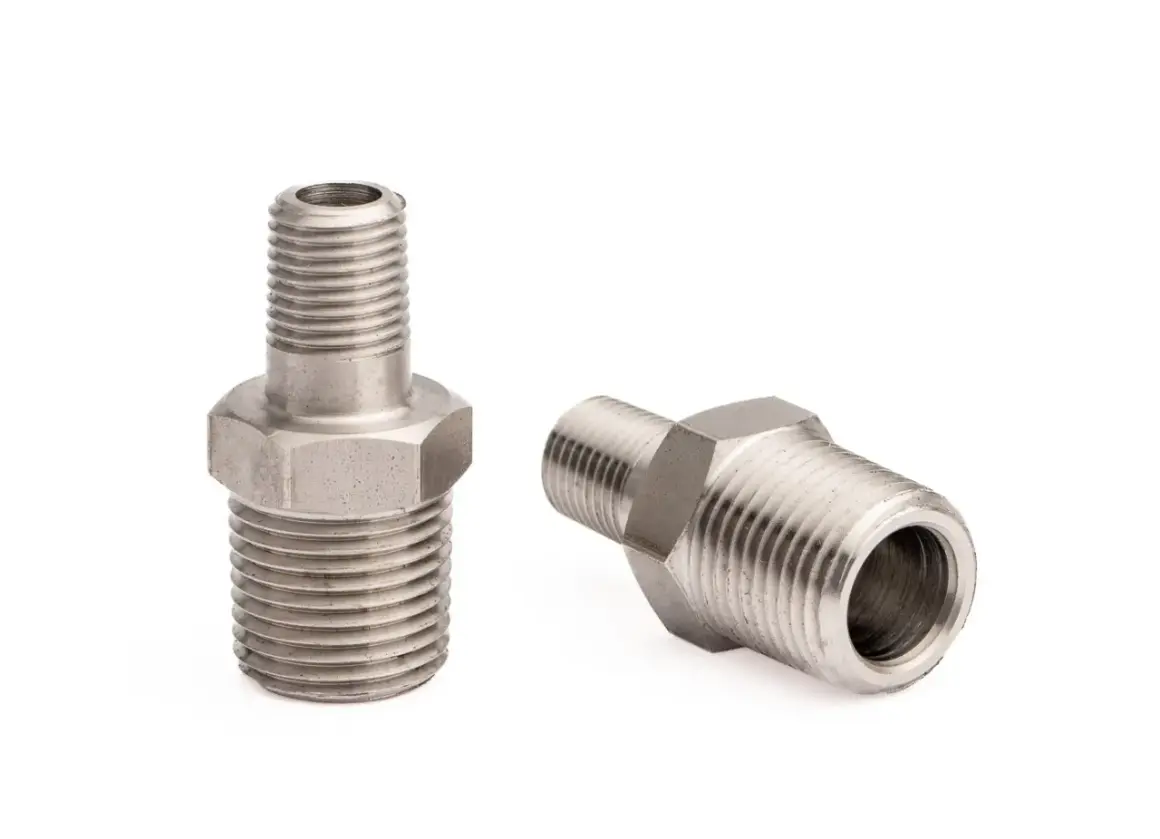

Czym jest stożkowy gwint rurowy BSPT
Gwint BSPT to brytyjski stożkowy gwint rurowy zaprojektowany do połączeń, w których szczelność ma powstawać na gwincie. Jego zarys opiera się na profilu Whitwortha, czyli charakterystycznym kącie 55°, a sama geometria jest lekko zwężana: stożek ma nachylenie 1°47′ i odpowiada mniej więcej 1:16 na średnicy. To właśnie ten detal sprawia, że po skręceniu elementów połączenie staje się coraz ciaśniejsze.
W hydraulice ma to znaczenie praktyczne, bo takie złącze dobrze sprawdza się tam, gdzie potrzebujesz kompaktowego, metalowego połączenia bez dodatkowej uszczelki płaskiej. Zakres normy obejmuje rozmiary od 1/16 do 6, więc mówimy zarówno o małej armaturze pomiarowej, jak i o większych przyłączach w osprzęcie przemysłowym. Dla mnie najważniejsze jest to, że sam skrót nie mówi jeszcze wszystkiego: liczy się też to, czy masz gwint zewnętrzny, wewnętrzny, a przede wszystkim jaką funkcję pełni port w danym elemencie.
Przeczytaj również: Jak sprawdzić elektrozawór hydrauliczny - Cewka, zasilanie czy suwak?
Jak czytać oznaczenia R, Rc i Rp
W praktyce spotkasz trzy oznaczenia, które porządkują temat znacznie lepiej niż sam skrót BSPT. R oznacza gwint zewnętrzny stożkowy, Rc gwint wewnętrzny stożkowy, a Rp gwint wewnętrzny walcowy, który współpracuje z gwintem stożkowym po stronie zewnętrznej. To ważne, bo wiele osób zakłada, że „pasuje jak gwint rurowy, to będzie dobrze” - a potem pojawia się nieszczelność albo zbyt duży opór przy dokręcaniu.
Jeśli port ma określone oznaczenie na korpusie lub w dokumentacji, to właśnie od niego zaczynam dobór. Średnica nominalna jest potrzebna, ale sama nie wystarczy. W hydraulice dokładność w tym miejscu oszczędza więcej czasu niż późniejsze poprawki po pierwszym teście ciśnieniowym.
Ten fundament jest prosty, ale bez niego łatwo pomylić połączenie z innym standardem, dlatego dalej przechodzę do tego, jak faktycznie uzyskuje się szczelność.
Jak działa uszczelnienie na stożku
W BSPT szczelność nie bierze się z przypadkowego „dociśnięcia na końcu”, tylko z kontrolowanego współpracy stożków i gwintu. Po skręceniu elementów zwoje zaczynają coraz mocniej klinować się na sobie, a powierzchnie boczne gwintu przejmują część obciążenia. To jest połączenie z natury mechaniczne, ale w praktyce prawie zawsze potrzebuje uszczelniacza, żeby wypełnić mikroszczeliny, ograniczyć ryzyko przecieku i zmniejszyć tarcie przy montażu.
Najczęściej stosuje się taśmę PTFE albo pastę do gwintów. Taśma dobrze sprawdza się przy typowych połączeniach serwisowych, bo jest szybka i czysta, natomiast pasta bywa wygodniejsza przy większych średnicach, połączeniach narażonych na wibracje albo tam, gdzie liczy się równomierne wypełnienie szczeliny. Z technicznego punktu widzenia uszczelniacz ma dwie funkcje: uszczelnia i działa jak smar montażowy, dzięki czemu zmniejsza ryzyko zatarcia gwintu.
| Rodzaj uszczelniacza | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Taśma PTFE | Typowe połączenia serwisowe, mniejsze średnice, szybki montaż | Dobra szczelność, łatwy demontaż, prosty dobór | Za dużo warstw może utrudnić skręcenie i zabrudzić instalację |
| Pasta do gwintów | Większe średnice, połączenia bardziej narażone na drgania | Równe wypełnienie mikroszczelin, lepszy poślizg przy montażu | Trzeba dobrać preparat do medium i temperatury pracy |
| Uszczelniacz anaerobowy | Układy wymagające stabilnego połączenia i dobrej powtarzalności | Wysoka odporność na luzowanie, czyste wykończenie połączenia | Wymaga poprawnego czasu utwardzania |
Jeśli mam wskazać jedną rzecz, która najczęściej decyduje o powodzeniu, to jest nią nie sama marka uszczelniacza, ale zgodność z medium, temperaturą i materiałem złącza. To prowadzi wprost do porównania z innymi standardami, bo w hydraulice właśnie tu robi się najwięcej pomyłek.
Jak odróżnić BSPT od BSPP i NPT
Największy problem nie polega na tym, że tych gwintów nie da się opisać. Problem polega na tym, że z daleka wyglądają podobnie, a w praktyce różnią się geometrią, sposobem uszczelnienia i przeznaczeniem. Dlatego przed montażem porównuję je zawsze według tych samych kryteriów: stożek, kąt zarysu, miejsce uszczelnienia i oznaczenie portu.
| Cecha | BSPT | BSPP | NPT |
|---|---|---|---|
| Kształt | Stożkowy | Walcowy, równoległy | Stożkowy |
| Kąt zarysu | 55° | 55° | 60° |
| Gdzie powstaje szczelność | Na gwincie | Na powierzchni czołowej, zwykle z uszczelką lub O-ringiem | Na gwincie |
| Uszczelniacz | Zwykle potrzebny | Nie rozwiązuje problemu szczelności sam gwint | Wymagany |
| Typowy błąd | Mylenie z NPT lub BSPP | Założenie, że uszczelni sam gwint | Próba skręcania z BSPT bez weryfikacji |
Najkrótsza praktyczna zasada brzmi tak: BSPT i NPT nie są zamienne tylko dlatego, że oba są stożkowe. Różni je kąt zarysu, geometria i detale wykonania, więc „prawie pasuje” nie jest w hydraulice żadnym argumentem. Z kolei BSPP wygląda jeszcze bardziej myląco, bo ma ten sam 55-stopniowy profil, ale działa zupełnie inaczej - uszczelnia się na czole, nie na gwincie.
Jeżeli mam do czynienia z nową armaturą albo nieopisanym portem, zaczynam od oznaczenia producenta, potem sprawdzam stożek i dopiero na końcu szukam zgodnego adaptera. To samo podejście warto zastosować przy każdym montażu, bo oszczędza zarówno czas, jak i gwint w korpusie.
Jak dobrać rozmiar i sprawdzić, czy port jest właściwy
Przy doborze gwintu rurowego nie wystarczy spojrzeć na średnicę „na oko”. W hydraulice lepiej działa prosty, techniczny schemat sprawdzania niż szybka zgadywanka. Ja zwykle idę tą samą kolejnością, bo eliminuje ona większość pomyłek już na etapie doboru części.
- Sprawdź oznaczenie na korpusie lub w dokumentacji. Jeśli producent podaje R, Rc albo Rp, to masz już połowę odpowiedzi.
- Zmierz średnicę zewnętrzną lub wewnętrzną. Suwmiarka powie więcej niż porównywanie „na oko”, zwłaszcza przy podobnych złączach.
- Oceń, czy gwint jest stożkowy. W stożkowym średnica wyraźnie zmienia się wraz z głębokością wkręcania.
- Policz skok w TPI. W gwintach rurowych skok bywa podawany w zwojach na cal, a nie w milimetrach.
- Sprawdź sposób uszczelnienia portu. Jeśli konstrukcja przewiduje O-ring albo płaską podkładkę, to nie zakładaj, że sam gwint zrobi całą robotę.
W praktyce rozmiary 1/8, 1/4, 3/8, 1/2 i 3/4 pojawiają się najczęściej w armaturze hydraulicznej i osprzęcie pomiarowym. Mniejsze średnice są częste przy manometrach, czujnikach i krótkich przyłączach, a większe - przy zaworach, rozdzielaczach i adapterach. Jeśli jednak złącze ma pracować pod stałym obciążeniem, przy wibracjach albo w instalacji, którą będzie się często rozkręcać, to sam rozmiar nie wystarczy. Trzeba jeszcze ocenić, czy to w ogóle najlepszy typ połączenia.
Na tym etapie przechodzę już do praktyki warsztatowej, bo właśnie tam wychodzą błędy, których nie widać na rysunku technicznym.
Najczęstsze błędy montażowe, które kończą się nieszczelnością
Większość problemów z tym rodzajem połączenia nie wynika z „wadliwego gwintu”, tylko z montażu. Widziałem to wielokrotnie: element teoretycznie zgodny, a potem przeciek, bo ktoś dobrał zły uszczelniacz albo dokręcił złącze zbyt agresywnie.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Brak uszczelniacza | Połączenie może sączyć już przy pierwszym uruchomieniu | Użyj PTFE, pasty albo innego środka zgodnego z medium |
| Za dużo taśmy PTFE | Gwint robi się zbyt „gruby”, trudniej go wkręcić i można uszkodzić gniazdo | Nakładaj umiarkowanie i równomiernie, bez wchodzenia w pierwszy ząb gwintu |
| Mieszanie BSPT z NPT | Połączenie wygląda na dopasowane, ale nie trzyma parametrów szczelności | Trzymaj się jednego standardu i nie zgaduj po samym kształcie |
| Dokręcanie na siłę | Zacieranie gwintu, pęknięcie korpusu albo trwałe uszkodzenie portu | Dokręcaj zgodnie z zaleceniem producenta i nie opieraj szczelności wyłącznie na momencie |
| Wielokrotne używanie zużytego gwintu | Po kilku demontażach spada jakość doszczelnienia | Po każdym rozbiórce oceniaj stan gwintu i wymień element, jeśli widać zużycie |
Najbardziej podstępny błąd to ten, który nie daje od razu wyraźnego sygnału. Złącze może trzymać na sucho, a zacząć przeciekać dopiero po wzroście temperatury, drganiach albo przy ciśnieniu roboczym. Dlatego przy pierwszym uruchomieniu zawsze sprawdzam połączenie pod obciążeniem, nie tylko „na stole”.
To prowadzi do ostatniej praktycznej kwestii: gdzie taki gwint naprawdę ma sens, a kiedy lepiej wybrać inny typ armatury.
Gdzie sprawdza się najlepiej w hydraulice
Stożkowy gwint rurowy dobrze pracuje tam, gdzie liczy się prostota, mały gabaryt i szybki montaż. W hydraulice spotkasz go przy adapterach, króćcach, zaworach, manometrach, redukcjach, rozdzielaczach i osprzęcie pomocniczym. To także częsty wybór w pneumatyce i instalacjach procesowych, gdzie połączenie gwintowane jest nadal wygodniejsze niż bardziej rozbudowane systemy złączy.
Jednocześnie nie jest to rozwiązanie idealne do każdego zadania. Jeśli połączenie ma być często rozbierane, pracuje w warunkach dużych drgań albo wymaga bardzo precyzyjnego i powtarzalnego uszczelnienia, często lepiej sprawdza się połączenie z uszczelnieniem czołowym albo z O-ringiem. W takich miejscach sam gwint jest tylko elementem mocującym, a nie główną barierą dla medium.
Ja traktuję to tak: BSPT jest dobry wtedy, gdy potrzebujesz mocnego, kompaktowego połączenia rurowego, ale nie chcesz opierać całej konstrukcji na dużych kołnierzach czy złączach specjalnych. Gdy jednak priorytetem staje się serwisowalność lub wysoka odporność na wielokrotne demontaże, warto od razu rozważyć alternatywę.
Co zapamiętać przed zamówieniem armatury z gwintem stożkowym
Przy zamawianiu złączy do hydrauliki najwięcej daje prosty zestaw kontroli: standard gwintu, oznaczenie portu, sposób uszczelnienia i faktyczny rozmiar. To cztery rzeczy, które powinny być sprawdzone przed montażem, a nie po pierwszym przecieku. Jeśli element ma pracować w układzie ciśnieniowym, nie opieraj się na domyśle, że „na pewno będzie pasować, bo wygląda podobnie”.
Najbezpieczniejsza kolejność jest zawsze taka: najpierw identyfikacja standardu, potem rozmiar, następnie rodzaj uszczelnienia i dopiero na końcu montaż z odpowiednim uszczelniaczem. Taki sposób pracy jest szybki, a jednocześnie zmniejsza ryzyko uszkodzenia korpusu, przecieków i niepotrzebnych zwrotów części.
Jeśli mam zostawić jedną praktyczną uwagę na koniec, to właśnie tę: w hydraulice detal na poziomie gwintu decyduje o tym, czy instalacja będzie działać pewnie przez lata, czy zacznie sprawiać kłopoty już po pierwszym uruchomieniu. W przypadku gwintów stożkowych najważniejsze jest więc nie tylko to, co kupujesz, ale też jak to identyfikujesz, uszczelniasz i dokręcasz.
