Temat temperatury pary wydaje się prosty, ale w praktyce miesza się tu fizyka, ciśnienie i ograniczenia samej instalacji. W przypadku pary wodnej nie ma jednej odpowiedzi, bo maksymalna temperatura pary wodnej zależy od ciśnienia, stanu czynnika i tego, czy mówimy o parze nasyconej, przegrzanej czy o stanie nadkrytycznym. W tym tekście porządkuję te różnice i pokazuję, co z nich wynika dla hydrauliki, kotłowni oraz rurociągów parowych.
Najważniejsze fakty, które porządkują temat
- 374,15°C i 22,064 MPa to kluczowa granica fazowa wody, czyli punkt krytyczny.
- W układzie ciśnieniowym para może mieć znacznie więcej niż 100°C, ale jej temperatura zawsze zależy od ciśnienia.
- Para nasycona najlepiej oddaje ciepło, a para przegrzana lepiej znosi transport i pracę w turbinach.
- W instalacjach parowych największe ryzyko tworzą kondensat, uderzenia hydrauliczne i błędny dobór armatury.
- Sama temperatura bez informacji o ciśnieniu mówi za mało, żeby ocenić bezpieczeństwo układu.
Co naprawdę oznacza granica temperatury pary

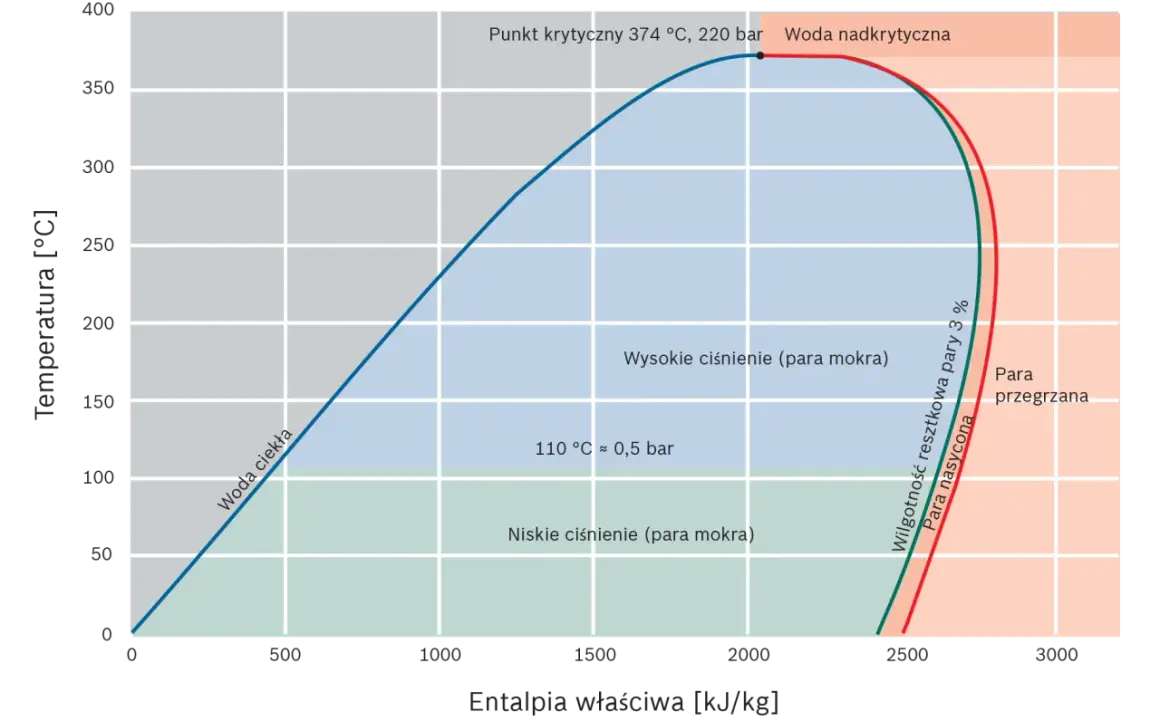

Jeśli chcę odpowiedzieć uczciwie i bez skrótu myślowego, zaczynam od jednego zdania: dla czystej wody nie ma jednej stałej „górnej” temperatury pary w każdym układzie. Najważniejszą granicą jest punkt krytyczny, czyli moment, w którym zanika wyraźna granica między cieczą a gazem. Dla wody wynosi on około 374,15°C przy ciśnieniu 22,064 MPa.
To jednak nie znaczy, że para „zatrzymuje się” dokładnie na tej temperaturze w każdej instalacji. W praktyce technicznej można spotkać parę przegrzaną o temperaturze 450-540°C, a w specjalnych cyklach nawet wyższej. Różnica polega na tym, że od pewnego momentu nie pytamy już tylko o temperaturę, ale także o ciśnienie, jakość pary i wytrzymałość całego układu.
Para nasycona
To para, która pozostaje w równowadze z wodą przy danym ciśnieniu. Jeśli ciśnienie się nie zmienia, temperatura też nie rośnie swobodnie, tylko odpowiada temperaturze nasycenia. Dla instalacji grzewczych to ważne, bo para nasycona bardzo dobrze oddaje ciepło podczas skraplania.
Para przegrzana
Tu para ma temperaturę wyższą niż temperatura nasycenia dla danego ciśnienia. Nie zawiera kropelek wody i dlatego jest wygodniejsza w transporcie na większe odległości oraz w układach napędowych. Jednocześnie gorzej przekazuje ciepło niż para nasycona, więc do ogrzewania budynków zwykle nie jest pierwszym wyborem.
Przeczytaj również: Ekranowanie kabli w hydraulice - Jak wyeliminować błędy czujników?
Stan nadkrytyczny
Powyżej punktu krytycznego nie ma już klasycznego przejścia ciecz-para. To już nie jest zwykła para w sensie użytkowym, tylko jeden spójny płyn nadkrytyczny. W takich warunkach woda zachowuje się zupełnie inaczej niż w instalacji parowej w budynku czy małej kotłowni.
| Stan | Najważniejsza cecha | Znaczenie praktyczne |
|---|---|---|
| Para nasycona | Temperatura zależy bezpośrednio od ciśnienia | Bardzo dobra do ogrzewania i wymiany ciepła |
| Para przegrzana | Ma temperaturę wyższą niż temperatura nasycenia | Lepsza do transportu i maszyn wirnikowych, gorsza do oddawania ciepła |
| Stan nadkrytyczny | Nie ma wyraźnej granicy ciecz-para | Wymaga specjalnego projektu i bardzo wysokich parametrów pracy |
Żeby nie zostać przy definicjach, trzeba zobaczyć, jak ciśnienie przesuwa temperaturę nasycenia w liczbach.

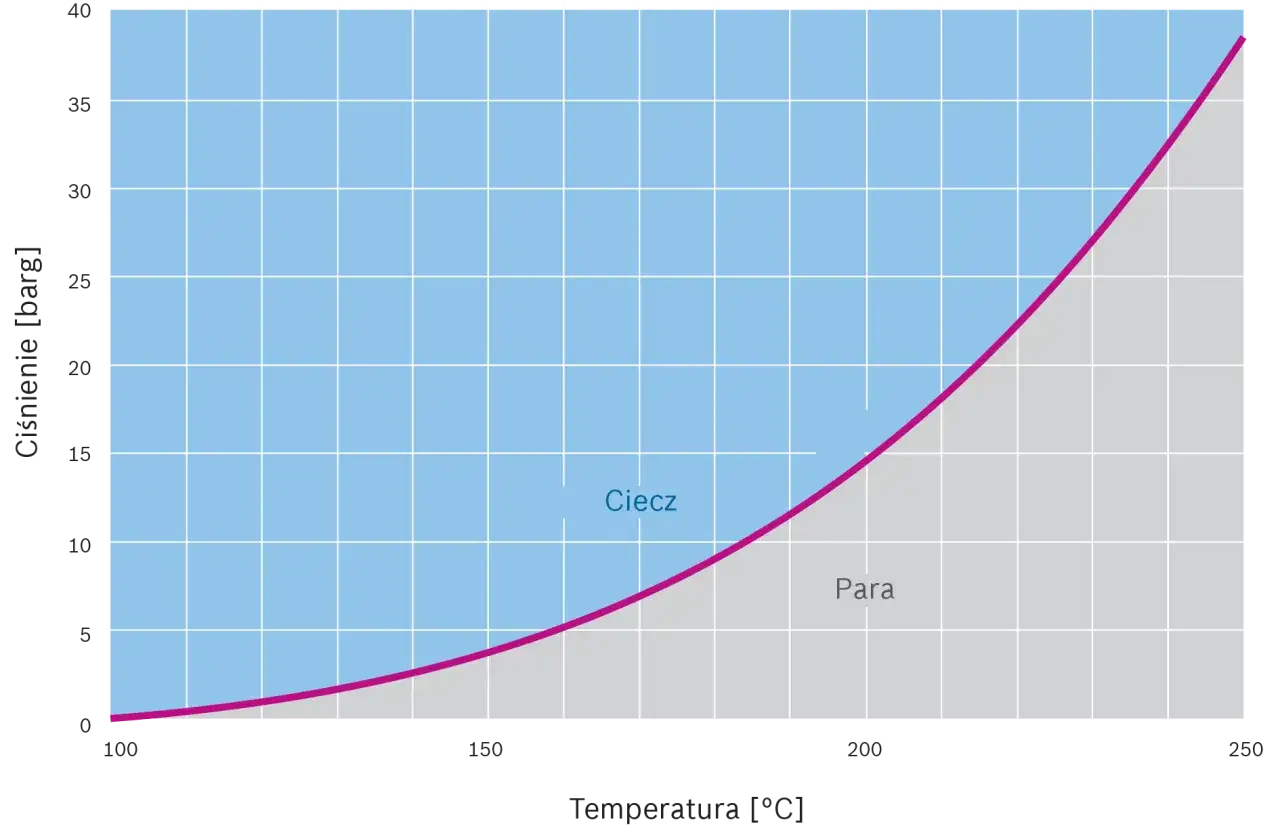

Jak ciśnienie przesuwa temperaturę nasycenia
W praktyce to właśnie ciśnienie odpowiada na pytanie, jak gorąca może być para w stanie nasyconym. Przy ciśnieniu atmosferycznym temperatura wrzenia wynosi około 100°C, ale już w zamkniętym układzie ta sama woda może mieć znacznie wyższą temperaturę bez przejścia w parę. To dlatego pytanie „ile stopni ma para” bez podania ciśnienia jest po prostu niepełne.
| Ciśnienie bezwzględne | Temperatura nasycenia | Co to oznacza w praktyce |
|---|---|---|
| 0,101 MPa | około 100°C | Warunki atmosferyczne, punkt odniesienia dla prostych porównań |
| 0,5 MPa | około 151,8°C | Już wyraźnie wyższa temperatura pracy w instalacji ciśnieniowej |
| 1,0 MPa | około 179,9°C | Typowy poziom dla wielu układów parowych o umiarkowanej mocy |
| 2,0 MPa | około 212,4°C | Zakres, w którym wymagania wobec armatury i uszczelnień rosną bardzo szybko |
| 22,064 MPa | 374,15°C | Punkt krytyczny, czyli granica najważniejsza z punktu widzenia fizyki wody |
To pokazuje istotę sprawy: temperatura pary nie jest stałą cechą samej substancji, tylko wynikiem warunków pracy. Po przegrzaniu sytuacja robi się jeszcze mniej intuicyjna, bo sam odczyt ciśnienia nie wystarcza już do wyznaczenia temperatury. Właśnie dlatego w projektowaniu instalacji trzeba czytać parę zawsze razem z jej stanem termodynamicznym.
Najprościej mówiąc: w otwartym układzie z wodą i parą odniesieniem jest około 100°C, ale w układzie ciśnieniowym ta granica przesuwa się w górę. I to właśnie od tej zasady zaczynają się praktyczne problemy w hydraulice.
Co para robi w instalacji hydraulicznej
W budownictwie i instalacjach technicznych para jest przede wszystkim nośnikiem ciepła, a nie klasycznym medium hydraulicznym jak olej. I tu od razu widać różnicę: para jest ściśliwa, łatwo się skrapla i bardzo gwałtownie reaguje na spadki ciśnienia. W efekcie największe kłopoty rzadko wynikają z samej temperatury. Zwykle zaczynają się tam, gdzie pojawia się kondensat, źle poprowadzony spadek rurociągu albo zbyt szybkie otwarcie zaworu.
- Kondensat zbiera się w najniższych punktach instalacji i ogranicza przepływ pary.
- Flash steam może powstać po spadku ciśnienia gorącego kondensatu i częściowo „udaje” parę w obiegu powrotnym.
- Uderzenie hydrauliczne pojawia się wtedy, gdy kieszeń pary lub słup kondensatu gwałtownie się zapada i generuje skok ciśnienia.
- Rozruch jest szczególnie ryzykowny, bo zimne odcinki rurociągu intensywnie skraplają parę zanim instalacja się ustabilizuje.
W praktyce bardzo pomaga prosty, ale często ignorowany detal: główne odcinki rurociągu powinny mieć spadek rzędu 1:100 w kierunku przepływu, żeby kondensat mógł spływać do punktów odwadniania. Jeśli tego nie ma, nawet dobrze dobrana para zaczyna pracować przeciwko instalacji. I właśnie dlatego dobór materiałów oraz zabezpieczeń ma tak duże znaczenie.
Jakie materiały i zabezpieczenia mają znaczenie
Przy pracy z parą nie patrzę wyłącznie na średnicę rury czy nominalne ciśnienie zaworu. Patrzę przede wszystkim na to, czy dany element zachowuje parametry przy konkretnej temperaturze roboczej. To ważne, bo dopuszczalne ciśnienie armatury spada wraz ze wzrostem temperatury. Element, który wygląda poprawnie na papierze, może być zbyt słaby po wejściu w realny zakres pracy.
W praktyce zwracam uwagę na pięć rzeczy:
- Materiał rury i jego odporność na cykle nagrzewania oraz chłodzenia.
- Uszczelnienia, które muszą pracować w parze, a nie tylko w ciepłej wodzie.
- Armaturę odcinającą i regulacyjną z realnym zakresem temperatury, nie tylko ciśnienia nominalnego.
- Kompensację wydłużeń, bo rurociąg przy wysokiej temperaturze zmienia długość i potrafi „pracować” na podporach.
- Zabezpieczenia eksploatacyjne, czyli odwadniacze, odpowietrzenie, separatory i zawory bezpieczeństwa.
W budynkach i zakładach produkcyjnych często to nie rura jest najsłabszym punktem, tylko drobny element: uszczelnienie, dławik zaworu, źle ustawiony odwadniacz albo kolano bez odpowiedniego podparcia. To właśnie te miejsca ujawniają, czy instalacja została naprawdę zaprojektowana do pracy z parą, czy tylko „powinna jakoś działać”. Jeśli jednak układ jest policzony dobrze, nadal można go popsuć przez błędną interpretację pomiarów.
Najczęstsze błędy przy ocenie temperatury
Przy parze widzę kilka pomyłek powtarzających się częściej niż wszystkie inne. Część z nich wydaje się drobna, ale w praktyce prowadzi do złych decyzji projektowych albo do awarii w ruchu.
- Mylenie temperatury nasycenia z temperaturą rzeczywistą. Para nasycona ma temperaturę wynikającą z ciśnienia, ale po przegrzaniu ten związek już nie jest prosty.
- Odczytywanie samego ciśnienia bez kontekstu. To za mało, żeby stwierdzić, czy mamy parę mokrą, suchą, przegrzaną czy mieszaninę z kondensatem.
- Pomiar na zewnętrznej powierzchni rury. Izolacja, grubość ścianki i przepływ wewnątrz potrafią dać wynik, który niewiele mówi o rzeczywistym stanie medium.
- Ignorowanie kondensatu po spadku ciśnienia. Gorący kondensat może częściowo odparować i wytworzyć flash steam, a to zmienia zachowanie całego odcinka.
- Bagatelizowanie rozruchu. Najwięcej szkód robi nie sama praca ustalona, tylko wejście zimnej instalacji w kontakt z gorącą parą.
Jeśli miałbym wskazać jeden praktyczny nawyk, który porządkuje cały temat, to byłoby to patrzenie na parę zawsze w trójkącie: ciśnienie, temperatura, stan czynnika. Bez tego łatwo przecenić możliwości instalacji albo błędnie dobrać jej elementy. Z tego wynika już ostatnia rzecz, która naprawdę przydaje się na etapie projektu i eksploatacji.
Co zabrać do projektu i eksploatacji instalacji parowej
Najrozsądniejsze podejście jest proste: najpierw ustalam warunki pracy, potem sprawdzam wykresy P-T, a dopiero na końcu dobieram materiał, armaturę i sposób odwadniania. Taka kolejność zwykle oszczędza więcej niż późniejsze poprawki. W instalacjach parowych najwięcej problemów nie robi sama wysoka temperatura, tylko niedoszacowany kondensat, zbyt szybki rozruch i brak miejsca na rozszerzalność cieplną.
- Sprawdzaj parametry pracy na wykresie ciśnienie-temperatura, a nie tylko na tabliczce znamionowej.
- Projektuj odwadnianie od początku, bo bez niego para szybko zamienia się w źródło hałasu i skoków ciśnienia.
- Dobieraj armaturę do temperatury roboczej, a nie wyłącznie do średnicy i ciśnienia nominalnego.
- Uwzględniaj rozruch, chłodzenie i postoje, bo właśnie wtedy układ jest najbardziej wrażliwy.
- Nie upraszczaj za bardzo pojęcia pary: w praktyce różnica między nasyconą, przegrzaną i mokrą decyduje o sprawności oraz bezpieczeństwie.
Jeśli ktoś pyta o maksymalną temperaturę pary wodnej, najuczciwsza odpowiedź brzmi: nie ma jednej liczby dla wszystkich warunków, bo granicę wyznaczają ciśnienie, stan termodynamiczny i możliwości materiałowe instalacji. Dla projektanta i wykonawcy ważniejsze od samego rekordu temperatury są spadki rurociągu, odwadnianie, dobór armatury i zachowanie układu przy rozruchu. Właśnie tam rozstrzyga się, czy para będzie działać stabilnie, czy zacznie szkodzić całej instalacji.
