W siłownikach hydraulicznych i pneumatycznych to właśnie zakres ruchu decyduje o tym, czy układ pracuje pewnie, bez dobijania i bez zbędnych strat miejsca. Wyjaśniam, czym jest skok siłownika, jak go poprawnie zmierzyć, na co patrzeć w katalogu i kiedy dłuższy ruch szkodzi bardziej, niż pomaga. Dorzucam też praktyczne różnice między hydrauliką a pneumatyką, bo w maszynach budowlanych i warsztatowych ten szczegół szybko przekłada się na trwałość całej konstrukcji.
Najważniejsze informacje o długości ruchu siłownika
- Skok to użyteczny zakres ruchu tłoka lub tłoczyska między pozycją wsuniętą a wysuniętą.
- Nie należy mylić skoku z długością zabudowy siłownika, bo to dwa różne parametry.
- Przy pomiarze liczy się rzeczywisty ruch roboczy, a nie sam wymiar obudowy.
- Na dobór wpływają obciążenie, sposób mocowania, siły boczne, amortyzacja i ryzyko wyboczenia.
- W pneumatyce spotyka się krótkie skoki już od 2,5 mm, a w wersjach bezdrążkowych zasięg może sięgać kilku metrów.
- Przy konfiguracji hydrauliki producenci zwracają uwagę nie tylko na skok, ale też na siłę i pozycję montażu.
Co naprawdę oznacza ten parametr
Najprościej mówiąc, skok to odległość, jaką pokonuje tłok z tłoczyskiem od jednego krańca do drugiego. W praktyce liczy się zakres ruchu roboczego, a nie sama długość korpusu ani całkowita długość siłownika po złożeniu. To ważne rozróżnienie, bo dwa elementy o podobnych gabarytach mogą mieć zupełnie inny użyteczny ruch.
Ja zawsze patrzę na skok razem z trzema rzeczami: pozycją montażu, miejscem potrzebnym na dojazd do krańca i obciążeniem na końcu ruchu. W katalogach producentów widać to bardzo wyraźnie: kompaktowe siłowniki pneumatyczne potrafią mieć długość zabudowy mocno skróconą względem skoku, a krótkoskokowe zaczynają się już od 2,5 mm. Z kolei przy hydraulice nie chodzi tylko o sam ruch, ale też o to, czy cylinder będzie pracował bezpiecznie pod obciążeniem.
Właśnie dlatego nie traktuję skoku jako parametru „oderwanego” od reszty układu. Jeśli pominiesz sposób prowadzenia i warunki pracy, łatwo zamówisz siłownik, który formalnie pasuje, ale w maszynie okaże się za długi, za krótki albo po prostu zbyt podatny na przeciążenie. Z tego punktu widzenia pomiar ma sens dopiero wtedy, gdy wiemy, od czego go mierzymy.
W następnej sekcji pokazuję, jak to sprawdzić w praktyce, bez zgadywania i bez opierania się wyłącznie na samym numerze z katalogu.
Jak zmierzyć ruch siłownika w praktyce
Jeżeli sprawdzasz istniejący element, zacznij od dwóch krańcowych położeń: całkowitego wsunięcia i całkowitego wysunięcia. Mierz ten sam punkt odniesienia za każdym razem, najlepiej od osi montażu, czoła mocowania albo innego stałego punktu konstrukcji. Nie mierz po samej obudowie, bo wtedy łatwo pomylić skok z długością zabudowy.
- Ustaw siłownik w pozycji wsuniętej i zanotuj punkt odniesienia.
- Wysuń go do pozycji roboczej przy normalnych warunkach pracy, a nie „na siłę” poza zakres.
- Zmierz różnicę między położeniami, korzystając z tej samej osi pomiaru.
- Porównaj wynik z kartą katalogową i sprawdź tolerancję dla konkretnej serii.
- Jeśli układ ma czujnik położenia, potwierdź, że zakres czujnika nie kończy się za wcześnie.
Przy czujnikach i automatyce warto pamiętać o marginesie. W praktyce producenci często wymagają, żeby zakres pomiaru nie dochodził do skrajnych położeń na styk. W niektórych rozwiązaniach różnica kilku milimetrów decyduje o tym, czy czujnik zadziała stabilnie, czy zacznie gubić pozycję przy każdym cyklu.
Jeśli siłownik ma amortyzację końcową, nie traktuję jej jako dodatkowego użytecznego ruchu. To strefa wytracania energii, a nie część, którą można bezkarnie wykorzystać do pracy. Ta różnica wraca później przy doborze całego układu, więc przechodzę do niej od razu.
Co wpływa na dobór skoku w hydraulice i pneumatyce
Dobór skoku nie zależy wyłącznie od tego, jak daleko ma dojść tłoczysko. Liczą się też warunki pracy, bo ten sam ruch w dwóch różnych układach może oznaczać zupełnie inne ryzyko. W hydraulice największe znaczenie mają siła, prowadzenie i pozycja montażu, a w pneumatyce szybkość, przestrzeń zabudowy i podatność na siły boczne.
Producentom nie chodzi o formalność. Gdy konfiguruję taki element, patrzę na kilka czynników równocześnie:
- Obciążenie robocze, czyli ile realnie waży element i jak zmienia się to w czasie cyklu.
- Sposób mocowania, bo inne siły działają przy mocowaniu przegubowym, a inne przy sztywnym.
- Siły boczne, czyli obciążenia prostopadłe do osi tłoczyska, które szybko niszczą prowadzenie.
- Prędkość ruchu, ponieważ przy szybszej pracy rośnie znaczenie amortyzacji i stabilności dojazdu.
- Długość wyboczeniowa, czyli podatność tłoczyska na boczne ugięcie pod naciskiem.
W praktyce Bosch Rexroth podkreśla, że przy konfiguracji hydraulicznego cylindra trzeba od razu podać siłę, skok i pozycję montażu, bo dopiero ten zestaw pokazuje, czy rozwiązanie będzie bezpieczne. To nie jest detal z tabelki. Przy długich ruchach i ciężkim ładunku wyboczenie staje się realnym ograniczeniem, a nie teoretycznym parametrem.
Dla porządku warto też spojrzeć na typowe zastosowania, bo wtedy łatwiej zrozumieć, dlaczego jedne układy potrzebują krótkiego, a inne bardzo długiego ruchu.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Kompaktowy siłownik pneumatyczny | Gdy brakuje miejsca, a ruch jest krótki lub średni | Siły boczne i zbyt mały zapas na dojazd do krańca |
| Siłownik hydrauliczny standardowy | Gdy potrzebna jest duża siła, docisk lub podnoszenie | Wyboczenie, sposób mocowania i obciążenie na końcu ruchu |
| Siłownik bezdrążkowy | Gdy potrzebny jest długi ruch przy ograniczonej zabudowie | Prowadzenie ładunku i sztywność całego układu |
| Krótkoskokowy siłownik pneumatyczny | Gdy liczy się szybki docisk, zacisk albo wyrzut | Precyzja krańcówek i amortyzacja końcowa |
Gdy patrzy się na to w ten sposób, wybór skoku staje się mniej „katalogowy”, a bardziej inżynierski. Następny krok to przełożenie tej logiki na konkretny dobór.
Jak dobrać skok do zadania, a nie do katalogu
Najgorszy błąd to zamawianie siłownika tylko dlatego, że ma „pasować rozmiarem”. Ja robię odwrotnie: najpierw opisuję ruch maszyny, a dopiero później szukam siłownika, który ten ruch wykona bez przesterowania układu. W praktyce wystarczą cztery kroki.
- Określ pozycję początkową i końcową mechanizmu, a nie tylko sam ruch tłoczyska.
- Dodaj margines na amortyzację, czujnik położenia i niewielkie odchyłki montażowe.
- Sprawdź, czy konstrukcja nie wymusza pracy pod bocznym obciążeniem.
- Zweryfikuj, czy długość zabudowy nie ograniczy pracy bardziej niż sam skok.
Tu właśnie wychodzi różnica między hydrauliką a pneumatyką. W układach pneumatycznych ruch jest zwykle prostszy i szybszy, ale bardziej podatny na sprężystość medium. W hydraulice łatwiej uzyskać dużą siłę i lepszą kontrolę, ale za to rośnie znaczenie prowadzenia i bezpieczeństwa przy końcu skoku. Dłuższy ruch nie jest więc automatycznie lepszy.
Jeżeli masz wybór między dwoma wariantami, zwykle lepiej wybrać ten, który daje wystarczający, a nie maksymalny zakres ruchu. Za duży skok zwiększa długość zabudowy, komplikuje prowadzenie i może pogorszyć trwałość. Za mały skok z kolei ogranicza funkcję maszyny, więc tu nie ma miejsca na przypadkowe decyzje.
Warto też pamiętać o jednej praktycznej regule: w krótkich, powtarzalnych ruchach najpierw pilnuję precyzji i amortyzacji, a dopiero potem siły. W długich ruchach kolejność jest odwrotna, bo najpierw trzeba obronić konstrukcję przed wyboczeniem i nadmiernym ugięciem.
To prowadzi naturalnie do najczęstszych błędów, które widać przy wymianie lub zamawianiu nowego elementu.
Najczęstsze błędy przy pomiarze i wymianie
W serwisie najczęściej powtarzają się te same pomyłki. Nie są efektowne, ale potrafią kosztować sporo czasu i pieniędzy. Najbardziej typowe są poniższe:
- Mylenie skoku z długością całkowitą siłownika.
- Pomiar bez uwzględnienia krańcówek, odbojów lub amortyzacji.
- Zakładanie, że katalogowa długość skoku jest identyczna z ruchem użytecznym w maszynie.
- Ignorowanie sił bocznych, które przy długim ruchu potrafią zniszczyć prowadzenie szybciej, niż się wydaje.
- Dobór zbyt długiego siłownika „na zapas”, choć konstrukcja nie ma na to miejsca.
- Brak weryfikacji tolerancji, zwłaszcza gdy element ma współpracować z czujnikiem położenia.
Najgroźniejszy błąd jest jednak bardziej podstępny: ktoś mierzy poprawnie, ale interpretuje wynik bez kontekstu. Sam wymiar niczego nie gwarantuje, jeśli cylinder pracuje pod złym kątem, przy zbyt dużej prędkości albo z niedostateczną amortyzacją końca ruchu.
Właśnie dlatego dobrze jest spojrzeć na temat przez pryzmat rzeczywistych zastosowań. W maszynach budowlanych i warsztatowych daje to najwięcej praktycznej wartości.

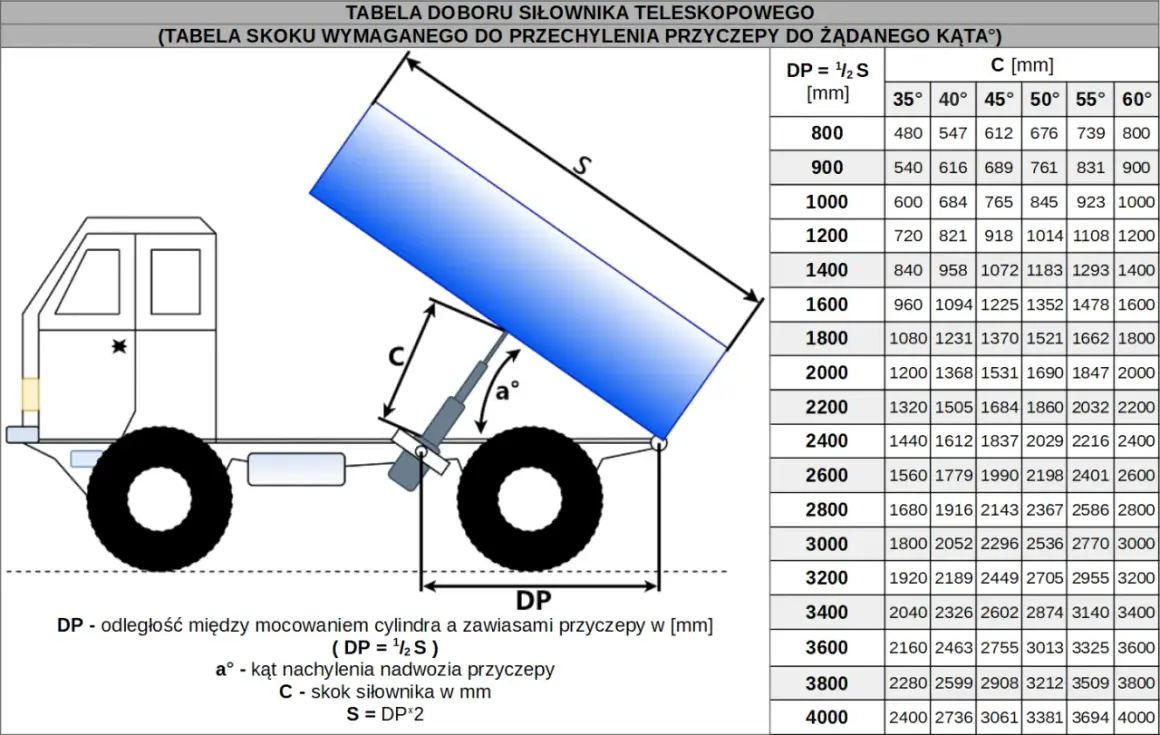

Jak ten parametr działa w praktyce na budowie i w maszynach roboczych
W budownictwie, warsztatach i maszynach roboczych skok nie jest abstrakcją z katalogu. Od niego zależy, czy podnośnik podniesie element na właściwą wysokość, czy prasa dojedzie z odpowiednią siłą, a osprzęt maszyny wykona pełny cykl bez szarpnięcia. Tu naprawdę liczy się dopasowanie do zadania.
| Zastosowanie | Typowy zakres ruchu | Co jest ważniejsze niż sam skok |
|---|---|---|
| Prasa lub docisk | Około 5-50 mm | Siła, sztywność i amortyzacja końcowa |
| Podnoszenie i przestawianie elementów | Około 50-300 mm | Stabilność prowadzenia i bezpieczeństwo krańców |
| Wysięgniki, mechanizmy przesuwu, osprzęt | Około 300-1000 mm | Wyboczenie, mocowanie i siły boczne |
| Długi transfer lub transport liniowy | 1000 mm i więcej | Sztywność układu i jakość prowadnic |
Takie rozróżnienie pomaga uniknąć przesady. Krótki ruch nie potrzebuje ogromnego siłownika, a długi ruch nie powinien być projektowany wyłącznie pod maksymalny zasięg. W praktyce lepiej zbudować układ, który robi dokładnie to, czego trzeba, niż taki, który wygląda imponująco tylko na papierze.
Przy projektach warsztatowych i budowlanych zwracam jeszcze uwagę na warunki środowiskowe: kurz, wilgoć, temperaturę i jakość medium roboczego. W hydraulicznym układzie zanieczyszczenia i przegrzewanie potrafią skrócić żywotność uszczelnień, a w pneumatyce brak stabilnego zasilania powietrzem od razu odbija się na powtarzalności ruchu.
Co sprawdzam przed zamówieniem, żeby nie przepłacić za zły wybór
Jeżeli mam zamknąć temat w jednym praktycznym podejściu, robię to tak: przed zamówieniem sprawdzam skrajne położenia mechanizmu, miejsce montażu, rzeczywistą długość zabudowy i warunki obciążenia. Dopiero potem wybieram skok. Ta kolejność oszczędza najwięcej nerwów, bo zmniejsza ryzyko, że siłownik trzeba będzie wymieniać po pierwszym uruchomieniu.
- Czy ruch roboczy odpowiada temu, co ma wykonać mechanizm.
- Czy w obudowie i wokół niej jest miejsce na pełne wysunięcie oraz dojazd do krańca.
- Czy producent podaje tolerancję skoku dla konkretnej serii.
- Czy układ ma amortyzację, która wytrzyma prędkość i masę ładunku.
- Czy nie pojawi się wyboczenie albo boczne ugięcie tłoczyska.
- Czy czujnik położenia ma odpowiedni zakres i nie wymusi skracania ruchu.
Jeśli miałbym zostawić jedną praktyczną myśl, powiedziałbym tak: dobrze dobrany skok to nie ten największy, tylko ten, który dokładnie pasuje do ruchu, prowadzenia i obciążenia. Gdy te trzy rzeczy są zgrane, siłownik pracuje spokojnie, a cała maszyna jest po prostu mniej kłopotliwa w eksploatacji.
