W pneumatyce to zawór decyduje nie tylko o tym, czy siłownik ruszy, ale też o kierunku ruchu, prędkości i bezpieczeństwie postoju. Poniżej rozbijam najważniejsze rodzaje zaworów pneumatycznych na te, które sterują kierunkiem, prędkością, ciśnieniem i bezpieczeństwem pracy, bo właśnie od tego zależy stabilność całego układu. W hydraulice i pneumatyce logika doboru jest podobna, ale przy sprężonym powietrzu szybciej wychodzi na jaw wpływ przepływu i odpowietrzania.
Najkrócej: co naprawdę ma znaczenie przy doborze zaworu
- Najpierw wybiera się funkcję zaworu, a dopiero potem jego wykonanie i sposób montażu.
- Zawory rozdzielające sterują kierunkiem przepływu, a oznaczenia 3/2, 5/2 i 5/3 mówią o liczbie przyłączy i położeń.
- Zawory dławiące i dławiąco-zwrotne odpowiadają głównie za prędkość ruchu siłownika.
- Zawory zwrotne, redukcyjne i odciążające chronią układ oraz ułatwiają serwis.
- Sposób uruchamiania, przepływ i warunki pracy często są ważniejsze niż sam symbol z katalogu.
Jak zawór wpływa na pracę całego układu
W praktyce zawór robi trzy rzeczy: otwiera lub zamyka drogę powietrza, zmienia jego kierunek albo ogranicza przepływ. To brzmi prosto, ale w maszynie przekłada się na tempo cyklu, pozycję spoczynkową siłownika i to, czy operator po awarii może bezpiecznie wejść do strefy pracy. Jeśli układ jest źle rozpisany, problem rzadko widać od razu; częściej wychodzi przy rozruchu, po zaniku zasilania albo podczas serwisu.
| Funkcja zaworu | Co robi w układzie | Skutek dla maszyny |
|---|---|---|
| Kierowanie przepływem | Zmienia drogę sprężonego powietrza do siłownika lub odpowietrza komorę | Decyduje o ruchu, kierunku i położeniu spoczynkowym |
| Regulacja przepływu | Dusi lub ogranicza strumień powietrza | Wpływa na prędkość i łagodność ruchu |
| Kontrola ciśnienia | Utrzymuje lub obniża ciśnienie za zaworem | Chroni siłownik i stabilizuje pracę |
| Bezpieczeństwo | Odpowiada za odciążenie i odcięcie zasilania | Ułatwia serwis i ogranicza ryzyko niekontrolowanego ruchu |
Gdy znam już funkcję, dopiero wtedy patrzę na konkretną konstrukcję. To prowadzi do najczęściej spotykanych odmian, które w praktyce decydują o tym, czy układ pracuje płynnie, czy tylko „jakoś działa”.

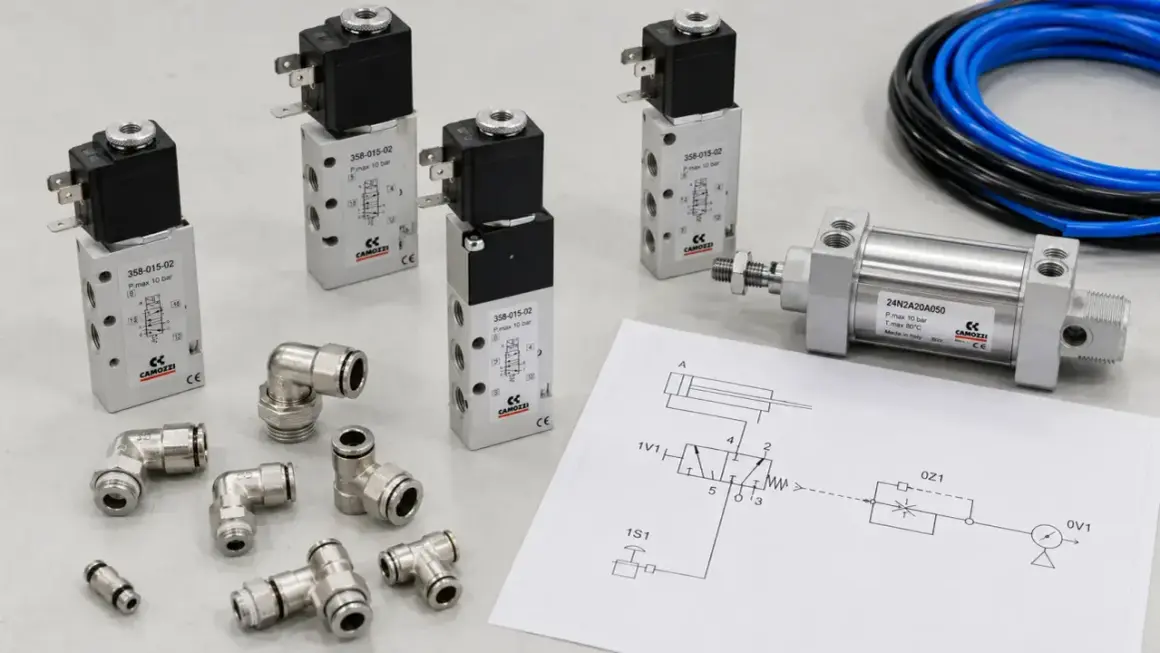

Najczęściej spotykane rodzaje zaworów pneumatycznych
Jeśli mam uprościć temat, w praktyce najczęściej spotykam cztery grupy: rozdzielające, przepływowe, zwrotne i ciśnieniowe. Reszta to odmiany, które dopasowuje się do aplikacji, a nie osobne światy. W katalogach producentów takie elementy są zwykle porządkowane według funkcji, liczby przyłączy i sposobu uruchamiania.
| Rodzaj | Najprostsza rola | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| 3/2 | Trzy przyłącza i dwa położenia | Siłowniki jednostronnego działania, sterowanie pomocnicze | Musi odpowiadać logice powrotu sprężyną lub grawitacją |
| 5/2 | Dwa stany przełączania dla dwóch komór siłownika | Siłowniki dwustronnego działania | Sprawdź wymagany przepływ i czas przełączenia |
| 5/3 | Położenie środkowe daje dodatkową logikę pracy | Zatrzymanie, odciążenie lub balansowanie siłownika | Środek może być zamknięty, pod ciśnieniem albo odpowietrzony |
| Dławiący i dławiąco-zwrotny | Ogranicza strumień w jednej lub obu stronach | Regulacja prędkości cylindra | Najczęściej montuje się go blisko siłownika |
| Zwrotny | Przepuszcza medium tylko w jednym kierunku | Ochrona przed cofaniem się powietrza | Zły dobór potrafi podbić spadek ciśnienia |
| Ciśnieniowy / redukcyjny | Stabilizuje ciśnienie robocze | Układy wymagające powtarzalności | Nie zastępuje zaworu bezpieczeństwa |
| Szybkiego spustu | Odpowietrza komorę możliwie najkrótszą drogą | Przyspieszenie ruchu powrotnego | Może zwiększać hałas, jeśli nie ma tłumienia |
| Bezpieczeństwa / odciążający | Odsuwa resztkowe ciśnienie z instalacji | Postój, serwis, zatrzymanie awaryjne | W funkcjach ochronnych sprawdź zgodność z EN ISO 13849-1 |
Najbardziej „roboczy” zestaw to 3/2, 5/2 i 5/3. Zawór 3/2 zwykle obsługuje siłownik jednostronnego działania, 5/2 jest klasyką dla siłowników dwustronnych, a 5/3 daje pozycję środkową, która może być zamknięta, odpowietrzona albo pod ciśnieniem. To właśnie środek w 5/3 decyduje, czy siłownik ma stać, odciążyć się, czy utrzymać równowagę. Kiedy wiem już, jaki typ zaworu ma pracować, następny filtr dotyczy sposobu jego uruchamiania i reakcji.
Sterowanie elektryczne, pneumatyczne i ręczne nie daje tego samego efektu
W praktyce nie wybieram tylko symbolu zaworu, ale także to, czym ma być przesterowany. Elektrozawór najłatwiej podłączyć do PLC, zawór sterowany pneumatycznie dobrze znosi prostsze układy, a ręczny przydaje się przy uruchomieniu i serwisie. To nie jest detal: od sposobu sterowania zależy czas reakcji, koszt okablowania i to, czy układ da się diagnozować bez rozbierania wszystkiego na miejscu.
Bezpośrednie i pilotowe uruchamianie
Przy małych przepływach sprawdza się sterowanie bezpośrednie, bo cewka lub ręczne przesterowanie pracuje od razu na element roboczy. Przy większych przepływach częściej wygrywa wersja pilotowa, w której zawór steruje niewielkim strumieniem powietrza, a sam przelot główny ma dość swobody, żeby obsłużyć większe obciążenie. W praktyce daje to lepszą wydajność, ale zwykle wymaga czystszego i bardziej przewidywalnego zasilania.
Przeczytaj również: Jak nawijać pakuły na gwint - poznaj technikę bez przecieków
Który napęd wybrać w praktyce
| Sposób uruchamiania | Gdzie się sprawdza | Plus | Ograniczenie |
|---|---|---|---|
| Elektryczny | Automatyka, PLC, linie produkcyjne | Łatwa integracja i diagnostyka | Wymaga zasilania, ochrony i poprawnego okablowania |
| Pneumatyczny | Proste układy lub miejsca, gdzie steruje powietrze | Dobry przy prostych, odpornych instalacjach | Potrzebuje pilota i bywa wolniejszy w logice sterowania |
| Ręczny i mechaniczny | Rozruch, serwis, lokalne sterowanie | Prosty i czytelny w obsłudze | Nie nadaje się do pełnej automatyzacji |
Przy zaworach elektrycznych zwracam też uwagę na to, czy są monostabilne, czy bistabilne. Monostabilny po zaniku sygnału wraca do położenia spoczynkowego, bistabilny zostaje w ostatnim ustawieniu i wymaga impulsu do zmiany stanu. To ważne tam, gdzie po przerwie w zasilaniu nie chcę niespodziewanego ruchu siłownika. Następny krok to dopasowanie samego zaworu do realnego obciążenia i warunków pracy.
Jak dobrać zawór do siłownika i warunków pracy
Ja zaczynam od pytania, co ma zrobić siłownik, a nie od numeru katalogowego. Dopiero potem patrzę na przepływ, pozycję spoczynkową, sposób montażu i odporność na warunki otoczenia. To proste podejście, ale w praktyce oszczędza najwięcej czasu, bo eliminuje zawory, które pasują „na papierze”, a nie w realnej maszynie.
| Kryterium | Co sprawdzić | Dlaczego to ma znaczenie |
|---|---|---|
| Typ siłownika | Jednostronny czy dwustronny | To od razu zawęża wybór do 3/2, 5/2 albo 5/3 |
| Przepływ i czas cyklu | Wydajność zaworu, długość przewodów, spadek ciśnienia | Za mały przepływ wydłuża cykl i zaburza powtarzalność ruchu |
| Pozycja po zaniku zasilania | Czy ma się zatrzymać, odpuścić czy wrócić | Ma wpływ na bezpieczeństwo operatora i zachowanie siłownika |
| Warunki środowiskowe | Pył, wilgoć, drgania, temperatura | Od tego zależy trwałość cewek, uszczelnień i suwaka |
| Serwis | Ręczne przesterowanie, możliwość odcięcia, dostęp do złączy | Skraca przestoje podczas przeglądu |
Za duży zawór też nie zawsze jest dobrym wyborem. Często pogarsza precyzję regulacji, kosztuje więcej i zajmuje niepotrzebnie dużo miejsca. Przy szybkich cyklach patrzę więc na nominalny przepływ, czas przełączenia i spadek ciśnienia, a nie tylko na średnicę przyłącza. Jeśli układ ma działać stabilnie, trzeba jeszcze wyłapać błędy, które najszybciej wychodzą dopiero po uruchomieniu.
Najczęstsze błędy, które skracają życie instalacji
W praktyce większość kłopotów nie zaczyna się od samego zaworu, tylko od złego montażu, zaniedbanego przygotowania powietrza albo zbyt optymistycznego założenia, że „jakoś to będzie”. Najbardziej kosztują błędy, które na starcie wydają się drobiazgiem.
- Dobór tylko po średnicy przyłącza - gwint pasuje, ale przepływ już nie musi.
- Mylenie regulacji z odcięciem - zawór, który powinien dusić przepływ, nie zastąpi zaworu zamykającego.
- Zła strona dławienia - ruch siłownika staje się szarpany albo nierówny.
- Brak filtracji i osuszania - woda i brud przyspieszają zużycie suwaka oraz uszczelnień.
- Pominięcie odciążenia przed serwisem - to już problem bezpieczeństwa, nie wygody.
- Ignorowanie przeciwciśnienia w wyspie zaworowej - jeden obwód zaczyna wpływać na drugi.
- Zbyt agresywny szybki spust - rośnie hałas i ryzyko gwałtownego ruchu siłownika.
Najczęściej to właśnie te „drobne” decyzje sprawiają, że układ po kilku tygodniach zaczyna pracować nerwowo. Żeby nie wracać do poprawki po miesiącu, warto przed montażem przejść krótką checklistę i zamknąć temat na poziomie projektu.
Co sprawdzić przed montażem, żeby układ pracował przewidywalnie
Jeżeli masz przed sobą zakup albo wymianę, ta krótka lista oszczędza najwięcej czasu. W warsztacie i na budowie liczy się przede wszystkim prostota obsługi, odporność na zabrudzenia i to, czy serwis można zrobić bez długiego postoju całej maszyny.
- Symbol zaworu - czy układ naprawdę potrzebuje 3/2, 5/2 czy 5/3.
- Logika położenia spoczynkowego - czy po zaniku sygnału ma być bezpiecznie i przewidywalnie.
- Kompatybilność z FRL - filtr, reduktor i ewentualna smarownica muszą tworzyć spójny tor zasilania.
- Dostęp serwisowy - czy da się wymienić cewkę, uszczelnienie albo sam zawór bez rozbierania połowy stanowiska.
- Hałas i odpowietrzenie - przy pracy ciągłej to ma większe znaczenie, niż wielu osobom się wydaje.
- Standard montażu - inline, na płycie czy na wyspie zaworowej.
- Wymagania bezpieczeństwa - jeśli zawór bierze udział w funkcji ochronnej, trzeba sprawdzić zgodność z odpowiednią kategorią i diagnostyką.
Jeśli mam wskazać jedną zasadę, to brzmi ona tak: dobry zawór nie jest „najmocniejszy” z katalogu, tylko najlepiej dopasowany do tempa pracy, sposobu sterowania i warunków otoczenia. Wtedy pneumatyka przestaje być źródłem niespodzianek, a staje się zwykłym, przewidywalnym narzędziem pracy.
