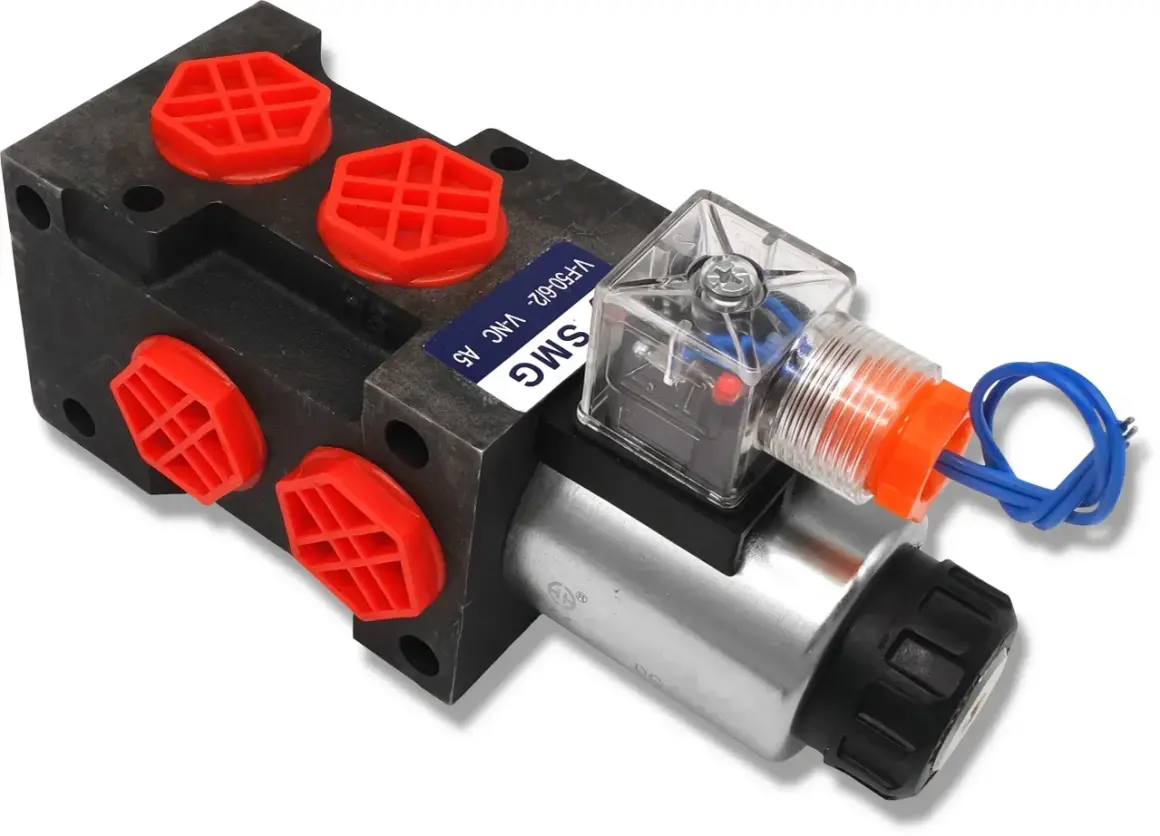

Gdy zawór w układzie hydraulicznym przestaje reagować, najlepiej zacząć od prostej diagnostyki, a nie od zgadywania i wymiany części na ślepo. W praktyce najważniejsze jest to, jak sprawdzić elektrozawór bezpiecznie i w dobrej kolejności: odróżnić problem z cewką, zasilaniem, sterowaniem i samym suwadłem. Poniżej pokazuję metodę, którą stosuję, gdy trzeba szybko ustalić, czy winna jest elektryka, hydraulika czy mechanika.
Najpierw rozdziel elektrykę, hydraulikę i mechanikę
- Najpierw patrzę na objaw, bo on zwykle wskazuje, gdzie leży problem: w zasilaniu, cewce, ciśnieniu albo zablokowanym suwaku.
- Multimetr wystarczy do podstawowej diagnostyki, ale pomiar trzeba zrobić przy właściwym stanie układu, najlepiej pod obciążeniem.
- Jeśli zawór działa po ręcznym wymuszeniu, a nie działa po sygnale elektrycznym, problem często siedzi w cewce albo sterowaniu.
- Brudny olej, opiłki i zapchany filtr potrafią dać objawy bardzo podobne do spalnej cewki.
- Gdy cewka ma przerwę, zwarcie albo ślady przegrzania, naprawa zwykle nie ma sensu i kończy się wymianą.
Najpierw ustal, czy problem jest elektryczny, hydrauliczny czy mechaniczny
W hydraulice największy błąd to od razu zakładanie, że winny jest sam elektrozawór. Ja zaczynam od objawu, bo ten często mówi więcej niż pierwszy pomiar. Suwak, czyli ruchomy element wewnątrz korpusu zaworu, może się zaciąć mechanicznie; cewka może nie dostawać sygnału; a układ pilotowy może nie mieć ciśnienia, żeby w ogóle przełączyć zawór.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| Brak kliknięcia i brak reakcji układu | Brak zasilania, uszkodzony przewód, bezpiecznik, spalona cewka | Napięcie na złączu i opór cewki |
| Jest klik, ale zawór nie przełącza | Zacięty suwak, brak ciśnienia pilotowego, zabrudzenie | Ręczne wymuszenie ruchu i stan hydrauliki |
| Układ działa tylko czasami | Luźna wtyczka, zaśniedziałe piny, spadek napięcia | Wtyczki, przewody, pomiar pod obciążeniem |
| Cewka jest bardzo gorąca i pachnie spalenizną | Zwarcie, zły typ zasilania, przeciążenie | Parametry cewki i rzeczywiste napięcie |
| Zawór rusza po ręcznym sterowaniu, ale nie po sygnale | Problem po stronie elektryki lub sterownika | Wyjście sterujące, przekaźnik, okablowanie |
Taki podział oszczędza czas, bo od razu wiem, czy szukać na przewodach, w cewce, czy w zabrudzonym korpusie. Dopiero po takim rozpoznaniu ma sens sięganie po multimetr i rozpinanie złączy.
Przygotuj układ do bezpiecznej diagnostyki
Przed pomiarem odłączam zasilanie, zabezpieczam maszynę i spuszczam ciśnienie z tej części układu, którą będę testował. W hydraulice to nie jest formalność. Ręczne wymuszenie pracy zaworu albo odkręcanie elementów pod ciśnieniem może skończyć się gwałtownym ruchem siłownika albo wyrzutem oleju.
Do podstawowej diagnostyki wystarczą zwykle:
- multimetr z pomiarem napięcia i oporu,
- latarka i czyściwo,
- izolowane narzędzie do ręcznego uruchomienia zaworu, jeśli konstrukcja to przewiduje,
- schemat elektryczny lub chociaż oznaczenia pinów,
- rękawice i okulary ochronne.
Jeśli zawór ma ręczny popychacz, śrubę imbusową albo przycisk awaryjny, korzystam z niego ostrożnie i zawsze z dala od strefy ruchu siłownika. W wielu przypadkach właśnie taki test pozwala oddzielić problem elektryczny od mechanicznego. Kiedy układ jest już bezpieczny, można przejść do pomiarów, które najczęściej dają jednoznaczną odpowiedź.
Sprawdź cewkę i zasilanie multimetrem
Tu nie chodzi o samo „czy jest prąd”, tylko o to, czy cewka dostaje właściwe warunki pracy. Dokładna wartość oporu zależy od modelu, napięcia i typu zaworu, więc zawsze porównuję wynik z tabliczką znamionową, kartą katalogową albo z identyczną sprawną cewką. Jeśli zawór jest sterowany PWM, sam odczyt napięcia może być mylący, bo ważniejszy staje się prąd i reakcja układu.
Oględziny cewki i wtyczki
Najpierw patrzę na rzeczy najbardziej banalne: nadtopienia, korozję, luźne piny, pękniętą obudowę, ślady oleju w złączu i zapach spalenizny. Cewka, która jest ciepła po pracy, nie musi być uszkodzona. Gorąca, ciemna i pachnąca spaleniem zwykle już tak.
Pomiar oporu uzwojenia
Pomiar robię po odłączeniu zasilania. Omomierz podłączam do zacisków cewki i sprawdzam, czy wynik jest stabilny. Wartość 0 Ω zwykle oznacza zwarcie, a OL albo nieskończoność sugeruje przerwę w uzwojeniu. Jeśli mam drugą, taką samą cewkę, porównanie obu wyników daje więcej niż zgadywanie.
Pomiar napięcia pod obciążeniem
Napięcie sprawdzam przy podłączonej cewce i podczas komendy z układu sterującego. To ważne, bo pomiar „na luzie” może wyglądać dobrze, a pod obciążeniem napięcie spada przez słaby przewód, zużytą kostkę albo przekaźnik. Jeśli wartość wyraźnie odbiega od znamionowej, szukam spadku po drodze, a nie od razu w samej cewce.
Przeczytaj również: Ile kosztuje wypożyczenie betoniarki? Ceny, które zaskoczą i oszczędzą
Sprawdzenie izolacji
Jeśli konstrukcja na to pozwala, sprawdzam też, czy nie ma przebicia między uzwojeniem a obudową. Taki defekt bywa trudny do zauważenia na pierwszy rzut oka, ale w praktyce potrafi powodować losowe zaniki działania albo grzanie się elementu.
| Wynik testu | Co to zwykle oznacza | Moja interpretacja |
|---|---|---|
| Stabilny opór zgodny z dokumentacją | Cewka elektrycznie wygląda poprawnie | Sprawdzam dalej sterowanie i mechanikę |
| 0 Ω | Zwarcie uzwojenia | Cewka do wymiany |
| OL lub brak ciągłości | Przerwa w uzwojeniu lub uszkodzone połączenie | Cewka do wymiany albo naprawy złącza |
| Napięcie pod obciążeniem spada mocno poniżej nominalnego | Problem w przewodach, złączach lub sterowaniu | Szukam usterki po stronie zasilania |
| Opór dobry, ale zawór nadal nie pracuje | Mechanika albo hydraulika, nie sama cewka | Przechodzę do testu ręcznego |
Po tych pomiarach zwykle już wiem, czy mam do czynienia z elektryką, czy z problemem w samym zaworze. Jeśli wyniki są poprawne, a układ nadal nie reaguje, nie zatrzymuję się na cewce, tylko sprawdzam ruch mechaniczny i pilotowanie.
Wymuś ruch zaworu i zobacz, czy suwak pracuje
W wielu zaworach hydraulicznych jest ręczne sterowanie awaryjne albo mechaniczny popychacz. To bardzo przydatny test, ale trzeba go wykonać ostrożnie, bo zawór może natychmiast uruchomić siłownik. Nigdy nie wkładam dłoni w strefę ruchu i nie robię tego przy nieodciążonym układzie.
- Znajduję ręczne sterowanie lub punkt wymuszenia ruchu.
- Odciążam układ i upewniam się, że ruch nie zagrozi operatorowi ani maszynie.
- Delikatnie wymuszam przełączenie i obserwuję, czy układ reaguje.
- Porównuję reakcję z działaniem po sygnale elektrycznym.
Jeśli po ręcznym uruchomieniu zawór działa, a po sygnale elektrycznym nie, winne są zwykle cewka, przewód, sterownik albo przekaźnik. Jeśli nie działa nawet ręcznie, szukam problemu w zabrudzeniu, zaciętym suwaku, uszkodzonych uszczelnieniach albo braku ciśnienia pilotowego. W zaworach pilotowych to ostatnie potrafi imitować dokładnie taką samą awarię jak spalona cewka, dlatego nie wolno zatrzymywać się na pierwszym wrażeniu.
Co najczęściej udaje awarię elektrozaworu
W praktyce najwięcej fałszywych alarmów robią nie same elektromagnesy, tylko warunki pracy układu. To właśnie dlatego przy hydraulice tak ważna jest kolejność diagnozy, a nie intuicja.
- Zanieczyszczony olej - opiłki, osad i brud potrafią blokować suwak albo spowalniać jego ruch.
- Zapchany filtr - spadek przepływu i ciśnienia może wyglądać jak awaria elektryczna.
- Za niskie ciśnienie pilotowe - zawór nie ma czym się przełączyć, mimo że cewka dostaje sygnał.
- Luźna kostka lub utlenione piny - kontakt jest raz dobry, raz zły, więc usterka pojawia się losowo.
- Nieprawidłowe napięcie cewki - zły dobór 12/24 V, AC/DC albo niewłaściwa praca sterownika.
- Nieprawidłowy montaż - w niektórych konstrukcjach pozycja zaworu i kierunek przepływu mają duże znaczenie.
Właśnie w takich sytuacjach łatwo o pomyłkę: użytkownik widzi, że zawór „nie działa”, wymienia cewkę, a problem wraca po kilku godzinach. Jeśli układ jest brudny albo filtr już dławi przepływ, sama wymiana elektromagnesu nie rozwiąże niczego. Dlatego po rozpoznaniu objawów przechodzę od razu do decyzji, co naprawiać, a czego nie ruszać na ślepo.
Po naprawie nie pomijaj filtra i oleju
Jeśli wynik testów wskazuje na uszkodzenie cewki, wymieniam ją, ale równolegle sprawdzam, dlaczego doszło do awarii. Gdy przyczyna nie zostanie usunięta, nowy element może paść równie szybko. W hydraulice bardzo często lepszy efekt daje nie sama wymiana części, tylko usunięcie źródła problemu.
| Wynik diagnozy | Najrozsądniejsze działanie | Kiedy to wystarcza |
|---|---|---|
| Cewka ma przerwę, zwarcie albo ślady przegrzania | Wymiana cewki lub całego operatora | Gdy korpus zaworu i suwak są mechanicznie sprawne |
| Napięcie spada pod obciążeniem | Kontrola przewodów, złącz, bezpieczników i sterownika | Gdy zawór działa po podaniu pewnego zasilania |
| Zawór nie przełącza ręcznie | Czyszczenie, kontrola suwaka, sprawdzenie ciśnienia i filtra | Gdy problem jest mechaniczny albo hydrauliczny |
| Usterka wraca po krótkim czasie | Płukanie układu, wymiana filtra, ocena stanu oleju | Gdy w instalacji są zanieczyszczenia lub zużycie elementów |
W praktyce najbardziej opłaca się naprawiać przyczynę, a nie sam objaw. Gdy wiem już, jak zachowuje się cewka, co pokazuje multimetr i czy suwak rusza ręcznie, decyzja staje się prosta: wymiana, czyszczenie albo szukanie problemu po stronie zasilania. To podejście oszczędza czas, pieniądze i przestój maszyny, a przy hydraulice właśnie to ma największe znaczenie.
