W hydraulice ten zapis decyduje o tym, czy rura, kształtka i zawór będą do siebie pasowały, a średnica nominalna nie jest tym samym co wymiar mierzony suwmiarką. W praktyce chodzi o standardowy sposób opisu elementów rurowych, dzięki któremu projektant, instalator i sprzedawca mówią tym samym językiem. Wyjaśnię, co oznacza DN, jak czytać oznaczenia na rurach, kiedy liczy się średnica wewnętrzna lub zewnętrzna i jak uniknąć najdroższych pomyłek przy doborze materiału.
Najważniejsze zasady, które pomagają nie pomylić DN z rzeczywistym wymiarem
- DN to umowne oznaczenie rozmiaru, a nie wynik pomiaru rury.
- W obliczeniach przepływu liczy się przede wszystkim światło rury, czyli średnica wewnętrzna.
- W systemach ciśnieniowych DN często jest związane z średnicą zewnętrzną, a w grawitacyjnych bywa odniesione do wewnętrznej.
- Samego DN nie ocenia się w oderwaniu od PN, SDR, materiału i normy.
- Najmniej błędów powstaje wtedy, gdy rura, kształtka i armatura pochodzą z jednego systemu wymiarowego.
Co oznacza DN i po co w ogóle istnieje ten zapis
DN to skrót, który porządkuje katalogi, projekty i zamówienia. W normach dotyczących armatury i elementów rurociągów oznacza on rozmiar nominalny elementu, czyli wartość umowną, a nie zmierzony wymiar fizyczny. Ja traktuję ten zapis jak język kompatybilności: pokazuje, do jakiej grupy pasują rury, kształtki i zawory, nawet jeśli ich rzeczywiste wymiary różnią się między technologiami.
To ważne przede wszystkim dlatego, że w instalacjach hydraulicznych nie pracuje się na jednej, uniwersalnej średnicy. Miedź, stal, PE, PP i PVC mogą mieć ten sam rozmiar nominalny, ale inną grubość ścianki, inne pasowanie i inne parametry przepływu. Właśnie dlatego ten sam numer nie zawsze oznacza ten sam wymiar „na zewnątrz” albo „w środku”.
Jeśli chcesz uniknąć nieporozumień, zapamiętaj jedną rzecz: DN opisuje system, nie samą linijkę. Żeby dobrze go używać, trzeba jeszcze umieć odczytać pełny zapis na rurze i kształtce.

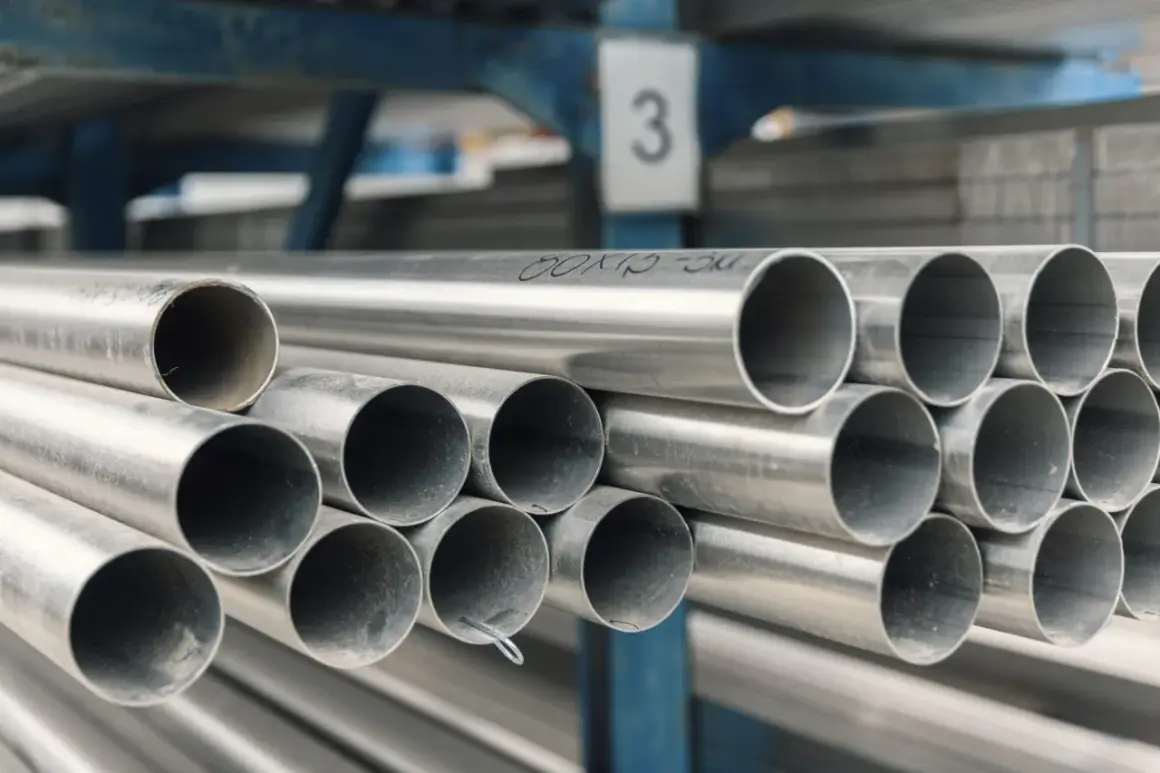

Jak czytać oznaczenia na rurach i kształtkach
Na rurze albo w katalogu producenta rzadko widzisz samo DN. Zwykle obok pojawiają się też inne skróty, które mówią o tym, jak dany element zachowa się w instalacji.
- DN - rozmiar nominalny elementu.
- PN - klasa ciśnieniowa, czyli informacja o dopuszczalnym ciśnieniu pracy.
- SDR - stosunek średnicy do grubości ścianki; im niższa wartość, tym grubsza ścianka.
- Materiał - np. stal, miedź, PE, PP lub PVC-U.
- Norma lub seria - wskazuje, według jakiego standardu wykonano element.
W praktyce patrzę na ten zestaw jak na minimum danych technicznych. Samo DN jeszcze niczego nie przesądza, bo rura o tym samym rozmiarze nominalnym może mieć zupełnie inną grubość ścianki, a więc też inny przepływ i inne miejsce potrzebne do montażu. Jeśli na etykiecie widzę tylko DN, bez PN i SDR, to wiem, że mam dopiero połowę informacji.
To samo dotyczy kształtek, zaworów i kołnierzy. W wielu przypadkach rozmiar nominalny jest tylko pierwszym krokiem, a dopiero pełny zapis pokazuje, czy element naprawdę będzie zgodny z resztą instalacji.
Dopiero po takim odczycie widać, że DN nie zastępuje pomiaru, tylko pomaga go właściwie zinterpretować.
DN, średnica wewnętrzna i zewnętrzna nie są tym samym
Tu najczęściej pojawia się zamieszanie. W obliczeniach hydraulicznych kluczowe jest światło rury, czyli średnica wewnętrzna, bo to od niej zależy pole przekroju przepływu, prędkość medium i opory liniowe. Z kolei przy montażu znaczenie ma wymiar zewnętrzny, bo on decyduje o tym, czy rura zmieści się w bruździe, przejdzie przez przepust albo wejdzie w złączkę.
| Wymiar | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Średnica wewnętrzna | Otwór, przez który płynie medium | Wpływa na przepływ, spadki ciśnienia i opory |
| Średnica zewnętrzna | Rzeczywisty wymiar rury po zewnątrz | Decyduje o montażu, przejściach i pasowaniu kształtek |
| Wymiar nominalny DN | Oznaczenie handlowe i normowe | Ułatwia dobór kompatybilnych elementów |
Najważniejszy praktyczny wniosek jest prosty: dwie rury o tym samym DN mogą mieć różne parametry hydrauliczne, jeśli różni się ich ścianka albo technologia wykonania. W instalacji to robi różnicę od razu, bo wpływa nie tylko na przepływ, ale też na liczbę potrzebnych przejść i miejsce w zabudowie.
Ja zawsze sprawdzam ten punkt przed zakupem, bo pomyłka na etapie doboru zwykle wychodzi dopiero przy montażu. A wtedy poprawka bywa droższa niż sam materiał.
To prowadzi do kolejnej rzeczy: ten sam zapis może działać inaczej w zależności od rodzaju systemu.
Różne systemy, różne zasady oznaczania
W instalacjach hydraulicznych najwięcej nieporozumień bierze się z tego, że rozmiar nominalny bywa interpretowany inaczej w zależności od materiału i zastosowania. W dokumentacji producentów widać to bardzo wyraźnie: w jednych systemach spotykasz DN/OD, czyli odniesienie do średnicy zewnętrznej, a w innych DN/ID, czyli odniesienie do średnicy wewnętrznej. To nie jest detal redakcyjny, tylko realna różnica dla przepływu i kompatybilności.
| System | Jak zwykle rozumie się rozmiar nominalny | Na co uważać |
|---|---|---|
| Stal, miedź, armatura gwintowana | Rozmiar handlowy używany do doboru elementów połączeniowych | Sprawdź gwint, serię i zgodność z armaturą, nie tylko sam numer |
| PE, PVC i inne systemy ciśnieniowe | Często jako średnicę zewnętrzną nominalną | Zweryfikuj SDR i klasę ciśnienia, bo od nich zależy grubość ścianki |
| Kanalizacja grawitacyjna i drenaż | Często jako średnicę wewnętrzną nominalną | Uwzględnij spadek, sztywność obwodową i parametry hydrauliczne |
| Kołnierze i armatura specjalna | Rozmiar elementu przyłączeniowego, a nie samego otworu przepływowego | Porównaj normę kołnierza i klasę PN |
Żeby to dobrze osadzić w praktyce, warto znać kilka typowych odpowiedników z warsztatu. W wielu instalacjach gwintowanych spotkasz zestawienie, w którym DN 15 odpowiada 1/2 cala, DN 20 - 3/4 cala, DN 25 - 1 cal, DN 32 - 1 1/4 cala, DN 40 - 1 1/2 cala, a DN 50 - 2 cale. To są jednak odpowiedniki orientacyjne, przydatne w doborze armatury, a nie zastępstwo dla dokumentacji producenta.
Właśnie dlatego w jednym systemie ta sama liczba może oznaczać inny wymiar fizyczny niż w drugim. Gdy to już rozróżnisz, dobór właściwego rozmiaru staje się prostszy i mniej ryzykowny.
Jak dobrać właściwy rozmiar do instalacji bez zgadywania
Ja przy doborze nie zaczynam od katalogu, tylko od warunków pracy instalacji. Dopiero potem sprawdzam, jaki system wymiarowy wchodzi w grę i czy elementy będą ze sobą kompatybilne.
- Ustal rodzaj instalacji: woda użytkowa, c.o., kanalizacja, drenaż albo instalacja przemysłowa.
- Sprawdź, czy producent opisuje system jako DN/OD czy DN/ID.
- Zweryfikuj PN, SDR i materiał, bo to one mówią o wytrzymałości i zachowaniu ścianki.
- Porównaj rury z kształtkami, zaworami i przejściówkami z tego samego standardu.
- Przy dłuższych odcinkach uwzględnij przepływ, liczbę odbiorników, spadki ciśnienia i liczbę kolan.
W praktyce największą różnicę robi nie sam numer, tylko odpowiedź na pytanie: czy ten rozmiar wystarczy dla przepływu i warunków zabudowy. Przy krótkich odcinkach można jeszcze działać zachowawczo, ale przy dłuższych przewodach albo większej liczbie punktów poboru zbyt mały wymiar szybko daje objawy: hałas, spadki wydajności, dławienie przepływu albo kłopoty z odpowietrzeniem.
To właśnie dlatego dobór „na oko” zwykle kończy się korektą, a nie oszczędnością.
Najczęstsze pomyłki, które kosztują czas i poprawki
W tym temacie błędy są powtarzalne. Najczęściej wynikają nie z braku wiedzy technicznej, tylko z pośpiechu i skracania procesu do jednego numeru z katalogu.
- Zakup po samym DN - bez sprawdzenia, czy system opiera się na OD czy ID, łatwo zamówić element, który nie pasuje hydraulicznie.
- Mylenie DN z PN - rozmiar nominalny nie mówi nic o odporności na ciśnienie pracy.
- Ignorowanie grubości ścianki - ta sama wartość nominalna może oznaczać różne światło rury i inne opory przepływu.
- Mieszanie standardów różnych producentów - szczególnie ryzykowne przy przejściach, kołnierzach i elementach specjalnych.
- Dobór bez uwzględnienia długości i liczby kształtek - zbyt mały wymiar nominalny w długim odcinku daje zauważalnie gorszą pracę instalacji.
Warto też pamiętać o błędzie, który wydaje się drobiazgiem: instalatorzy czasem zakładają, że „ten sam numer” oznacza identyczne parametry w każdym materiale. To nie działa ani w stali, ani w tworzywach, ani w armaturze kołnierzowej.
Jeżeli chcesz uniknąć poprawek, dobrze jest zakończyć dobór prostą kontrolą przed zamówieniem materiału.
Co sprawdzam przed zamówieniem materiału
Na końcu zawsze robię krótką checklistę. To oszczędza czas na budowie i zmniejsza ryzyko, że na miejscu okaże się, iż elementy są „prawie takie same”, ale jednak niepasujące.
- Czy znam dokładny typ instalacji i medium, które będzie przez nią płynęło.
- Czy rozmiar nominalny jest opisany jako odniesienie do średnicy zewnętrznej czy wewnętrznej.
- Czy zgadza się klasa ciśnienia, SDR albo inny parametr wytrzymałościowy.
- Czy rura, kształtka, zawór i ewentualny kołnierz są z tego samego systemu wymiarowego.
- Czy dokumentacja producenta potwierdza zgodność elementów, a nie tylko podobny numer katalogowy.
Jeśli te punkty się zgadzają, rozmiar nominalny przestaje być suchym skrótem z tabeli i staje się praktycznym narzędziem doboru. A to w hydraulice przekłada się na prostszy montaż, mniej przeróbek i lepszą pracę całej instalacji.
