W hydraulice ten rozmiar potrafi wprowadzić w błąd, bo 3/4 cala nie oznacza po prostu „około 19 mm”. W praktyce chodzi najczęściej o gwint rurowy o średnicy zewnętrznej około 26,4 mm w standardzie BSP/G, a przy okazji trzeba jeszcze rozróżnić typ gwintu, sposób uszczelnienia i to, czy mówimy o złączce, rurze czy wężu. Poniżej rozkładam temat na czynniki pierwsze tak, żeby dało się go od razu wykorzystać przy zakupie i montażu.
Najważniejsze liczby i różnice, które trzeba znać
- 3/4 cala w gwincie BSP/G to zwykle około 26,44 mm średnicy zewnętrznej.
- W standardzie NPT 3/4 średnica zewnętrzna wynosi około 26,67 mm, więc to nie jest ten sam gwint.
- To jest rozmiar nominalny, a nie proste przeliczenie cali na milimetry.
- W Polsce najczęściej spotyka się gwinty BSP, czyli oznaczenia G i R.
- Jeśli mierzysz gwint, sama suwmiarka nie wystarczy. Liczy się też skok zwoju i sposób uszczelnienia.
Co naprawdę oznacza rozmiar 3/4 cala
Najpierw trzeba odciąć się od prostego myślenia typu „3/4 cala to 19,05 mm, więc tyle powinien mieć gwint”. Tak to nie działa. W hydraulice i osprzęcie rurowym ten zapis jest nominalny, czyli handlowy i katalogowy, a nie dosłownie wymierzony linijką. Ja zawsze zaczynam od tego rozróżnienia, bo ono oszczędza najwięcej pomyłek.
W praktyce rozmiar 3/4 cala najczęściej odnosi się do gwintu rurowego BSP, stosowanego powszechnie w Europie i w Polsce. Dla gwintu G 3/4 średnica zewnętrzna wynosi około 26,44 mm, a sam gwint ma 14 zwojów na cal. To właśnie ten zapis najczęściej kryje się za pytaniem o średnicę.
Warto też pamiętać o dwóch wariantach gwintu BSP. G oznacza gwint prosty, a R gwint stożkowy. Oba mogą mieć ten sam rozmiar nominalny, ale inaczej się uszczelniają. Gdy tego nie rozróżnisz, złączka może wyglądać dobrze, a mimo to puszczać po skręceniu. Gdy już to wiesz, łatwiej przejść do samej liczby i zobaczyć, jak wygląda ona w porównaniu z innymi popularnymi rozmiarami.
Jak wygląda to w milimetrach i czym różni się od innych gwintów
Najprościej zapamiętać to tak: 3/4 cala w gwincie BSP/G to około 26,44 mm średnicy zewnętrznej. Przy gwincie amerykańskim NPT 3/4 będzie to około 26,67 mm, ale tu dochodzi jeszcze inny kąt zarysu i stożkowość. Z zewnątrz różnica może wydawać się niewielka, w montażu bywa już bardzo ważna.

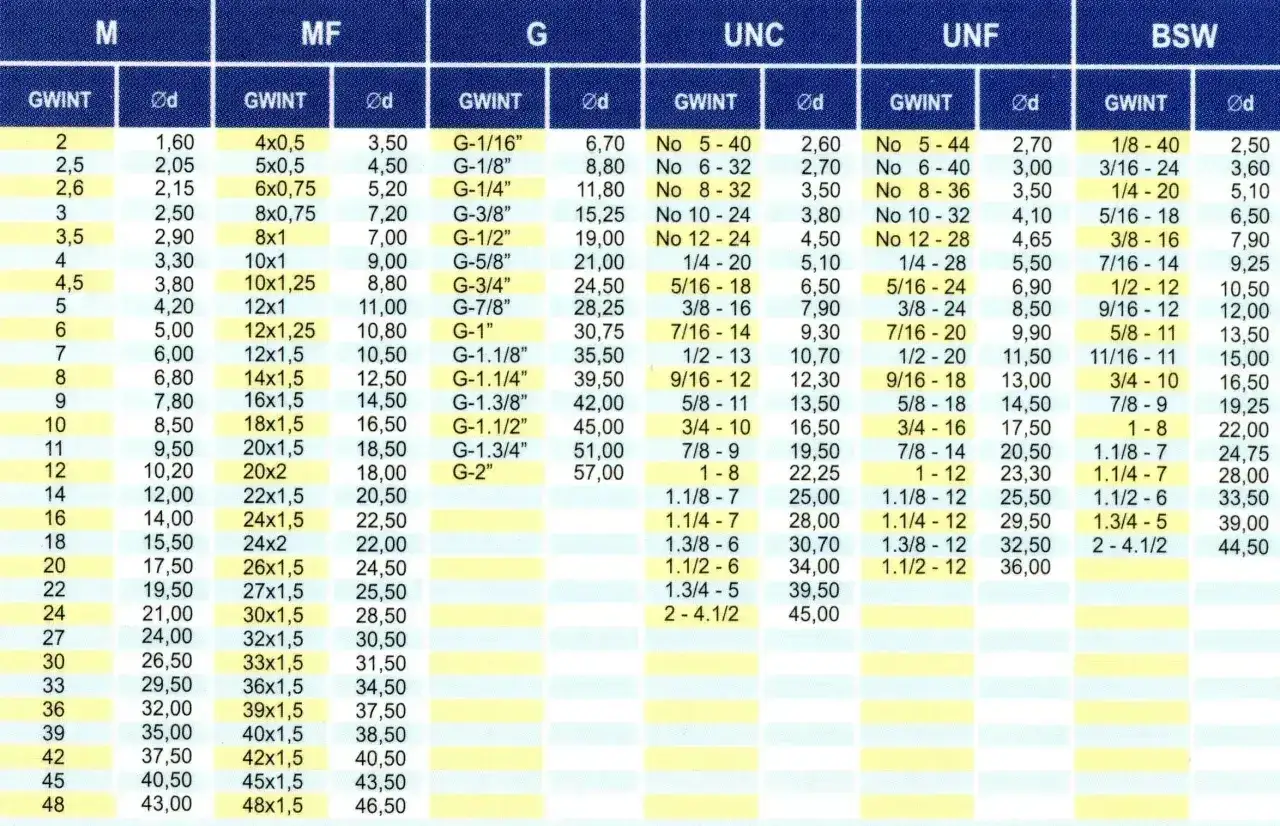

| Oznaczenie | Typ gwintu | Średnica zewnętrzna | Skok | Co warto wiedzieć |
|---|---|---|---|---|
| G 1/2 | BSP, prosty | 20,95 mm | 14 TPI | Częsty w mniejszych przyłączach i armaturze |
| G 3/4 | BSP, prosty | 26,44 mm | 14 TPI | Jeden z najpopularniejszych rozmiarów w hydraulice |
| G 1 | BSP, prosty | 33,25 mm | 11 TPI | Stosowany tam, gdzie potrzeba większego przepływu |
| NPT 3/4 | Amerykański, stożkowy | 26,67 mm | 14 TPI | Nie łączyć z BSP „na siłę” bez sprawdzenia zgodności |
TPI oznacza liczbę zwojów na cal. To jedna z tych rzeczy, które w praktyce robią różnicę, bo dwa gwinty o podobnej średnicy mogą mieć inny skok i po prostu nie będą pasować. Jeśli więc ktoś podaje tylko „3/4”, bez doprecyzowania standardu, to jeszcze nie jest pełna odpowiedź. Z takiej tabeli od razu widać też, że problem nie sprowadza się do jednego wymiaru, dlatego dalej pokazuję, gdzie ten rozmiar faktycznie spotyka się na budowie i przy instalacjach.
Gdzie ten gwint spotkasz w praktyce
Rozmiar 3/4 cala pojawia się tam, gdzie potrzebny jest rozsądny kompromis między przepływem a wygodą montażu. W domowych instalacjach wodnych, przy osprzęcie technicznym i w armaturze to bardzo „wdzięczny” wymiar. Nie jest przesadnie duży, ale daje już sensowny zapas przepływu w porównaniu z 1/2 cala.
Najczęściej spotykam go w takich miejscach:
- przyłącza baterii i zaworów - szczególnie tam, gdzie producent trzyma się standardu BSP,
- filtry, reduktory i manometry - bo 3/4 cala dobrze pasuje do typowych układów serwisowych,
- ogrodowe punkty poboru wody - krany, szybkozłączki i węże,
- przyłącza pomp i zbiorników - tam, gdzie liczy się stabilne połączenie i łatwy serwis,
- instalacje z elementami importowanymi - wtedy trzeba szczególnie uważać, czy to BSP, czy NPT.
Tu właśnie pojawia się praktyczna różnica między „znam rozmiar” a „wiem, co kupić”. Sam zapis 3/4 cala mówi jeszcze niewiele, jeśli nie wiesz, czy chodzi o gwint wewnętrzny, zewnętrzny, prosty czy stożkowy. I dlatego warto nauczyć się go mierzyć bez zgadywania.
Jak zmierzyć gwint 3/4 cala bez zgadywania

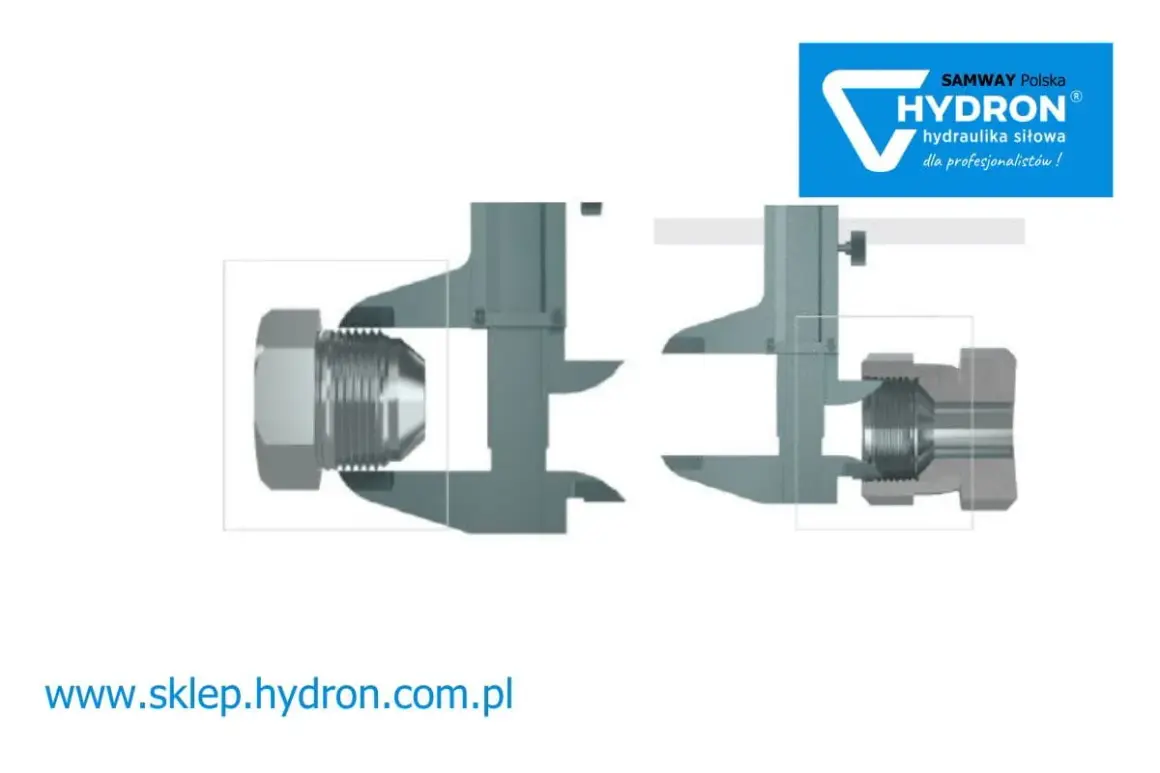

Gdy mam w ręku nieopisany element, zaczynam od prostego pomiaru średnicy zewnętrznej gwintu męskiego. Dla BSP 3/4 cala powinienem zobaczyć około 26,4 mm. To nie znaczy, że każdy element pokaże dokładnie taki wynik co do setnej, bo zużycie, powłoka, zabrudzenie i lekka stożkowość potrafią wprowadzić odchylenie. Ale orientacja jest bardzo dobra.
- Oczyszczam gwint z kamienia, farby i brudu.
- Mierzę średnicę zewnętrzną gwintu suwmiarką, najlepiej w kilku miejscach.
- Sprawdzam skok zwoju. Dla G 3/4 powinno wyjść 14 TPI.
- Oceniają, czy gwint jest prosty czy stożkowy. G jest prosty, R i NPT są stożkowe.
- Porównuję wynik z katalogiem złączek, a nie tylko z „wydaje mi się, że pasuje”.
Jeśli mierzysz gniazdo żeńskie, sytuacja jest trudniejsza. Sama suwmiarka od środka nie daje tak pewnego wyniku jak na gwincie zewnętrznym, więc wtedy lepiej oprzeć się na zgodności standardu albo porównać z pasującym elementem wzorcowym. To drobiazg, ale właśnie on najczęściej decyduje, czy po montażu będzie sucho, czy nie.
Najczęstsze pomyłki przy doborze złączek
Przy 3/4 cala błędów widzę kilka i powtarzają się zaskakująco regularnie. Nie wynikają z braku doświadczenia, tylko z tego, że nazewnictwo jest po prostu nieintuicyjne. W praktyce największe kłopoty robią trzy rzeczy: mylenie gwintu z rurą, mieszanie standardów oraz zakładanie, że każdy gwint 3/4 działa tak samo.
- Mylenie gwintu z średnicą rury - rura 3/4 cala i gwint 3/4 cala to nie zawsze to samo.
- Łączenie BSP z NPT - podobny wygląd nie oznacza pełnej zgodności.
- Ignorowanie stożkowości - gwint prosty uszczelnia się inaczej niż stożkowy.
- Zły dobór uszczelnienia - tam, gdzie jest uszczelka płaska, nie trzeba „dobić” gwintu taśmą na siłę.
- Zakup po samym opisie sklepowym - opis „3/4” bez dopisku G, R, BSP albo NPT jest za mało precyzyjny.
Najbardziej kosztowna pomyłka? Kupienie elementu „na oko” i przekonanie się o błędzie dopiero przy montażu. Taki błąd zwykle kończy się dodatkową wizytą w sklepie, a czasem też uszkodzeniem gwintu. Gdy już wiem, czego unikać, pozostaje ostatni krok: jak wybrać właściwy element przed samym montażem.
Co sprawdzić przed zakupem i montażem
Jeśli mam doradzić jedną rzecz, to tę: przed zakupem zapisuję sobie nie tylko rozmiar, ale też standard gwintu i typ uszczelnienia. W praktyce wygląda to tak, że zamiast szukać po samym „3/4”, szukam informacji w stylu: G 3/4, R 3/4, BSPP albo BSPT. To znacznie zawęża pole błędu.
Przed montażem sprawdzam jeszcze trzy rzeczy. Po pierwsze, czy element ma gwint zewnętrzny czy wewnętrzny, czyli czy potrzebuję wersji GZ czy GW. Po drugie, czy uszczelnienie ma odbywać się na gwincie, czy na uszczelce płaskiej. Po trzecie, czy w instalacji nie pojawia się importowany osprzęt w standardzie NPT. W takich przypadkach adapter jest często lepszym rozwiązaniem niż próba „dociągnięcia” niepasujących części.
Jeżeli chcesz zapamiętać tylko jedną liczbę, niech to będzie 26,44 mm dla popularnego gwintu BSP 3/4 cala. Jeżeli chcesz uniknąć reklamacji i nieszczelności, zapamiętaj jeszcze drugą rzecz: sam wymiar nie wystarcza, bo równie ważny jest standard gwintu. To właśnie ta różnica sprawia, że jedne połączenia skręcają się pewnie od razu, a inne sprawiają kłopot już przy pierwszym obrocie klucza.
Jedna liczba to za mało, jeśli liczy się szczelność
W hydraulice najbezpieczniej patrzeć na 3/4 cala jak na zestaw informacji, a nie pojedynczy wymiar. Sama średnica zewnętrzna mówi dużo, ale nie wszystko. Dopiero razem z typem gwintu, skokiem i sposobem uszczelnienia daje odpowiedź, którą można wykorzystać bez zgadywania. Ja właśnie tak podchodzę do doboru złączek: najpierw standard, potem średnica, na końcu sposób montażu.
Jeśli masz element w ręku, najlepsza kolejność jest prosta: odczytaj oznaczenie, zmierz średnicę, sprawdź skok i porównaj standard z pozostałymi częściami instalacji. Taki porządek oszczędza czas, pieniądze i nerwy, a przy okazji eliminuje większość błędów, które w hydraulice pojawiają się przy pozornie prostych rozmiarach.
Właśnie dlatego przy 3/4 cala nie warto zatrzymywać się na samej nazwie. Dopiero pełny kontekst mówi, czy potrzebujesz dokładnie tego samego gwintu, czy tylko zbliżonego wymiaru, ale już z innym standardem i innym sposobem uszczelnienia.
