Zawór grzybkowy czy kulowy? Wybierz dobrze - poradnik!

W instalacjach grzewczych i wodnych wybór armatury naprawdę ma znaczenie: od niego zależy wygoda obsługi, stabilność przepływu i to, czy układ da się sensownie wyregulować. Najprościej mówiąc, w tym dylemacie chodzi o to, czy lepszy będzie zawór grzybkowy czy kulowy, ale odpowiedź zależy od zadania, a nie od samej nazwy. Poniżej rozkładam temat na praktyczne różnice w działaniu, zastosowaniu i typowych błędach, które widzę na budowach i przy modernizacji instalacji.

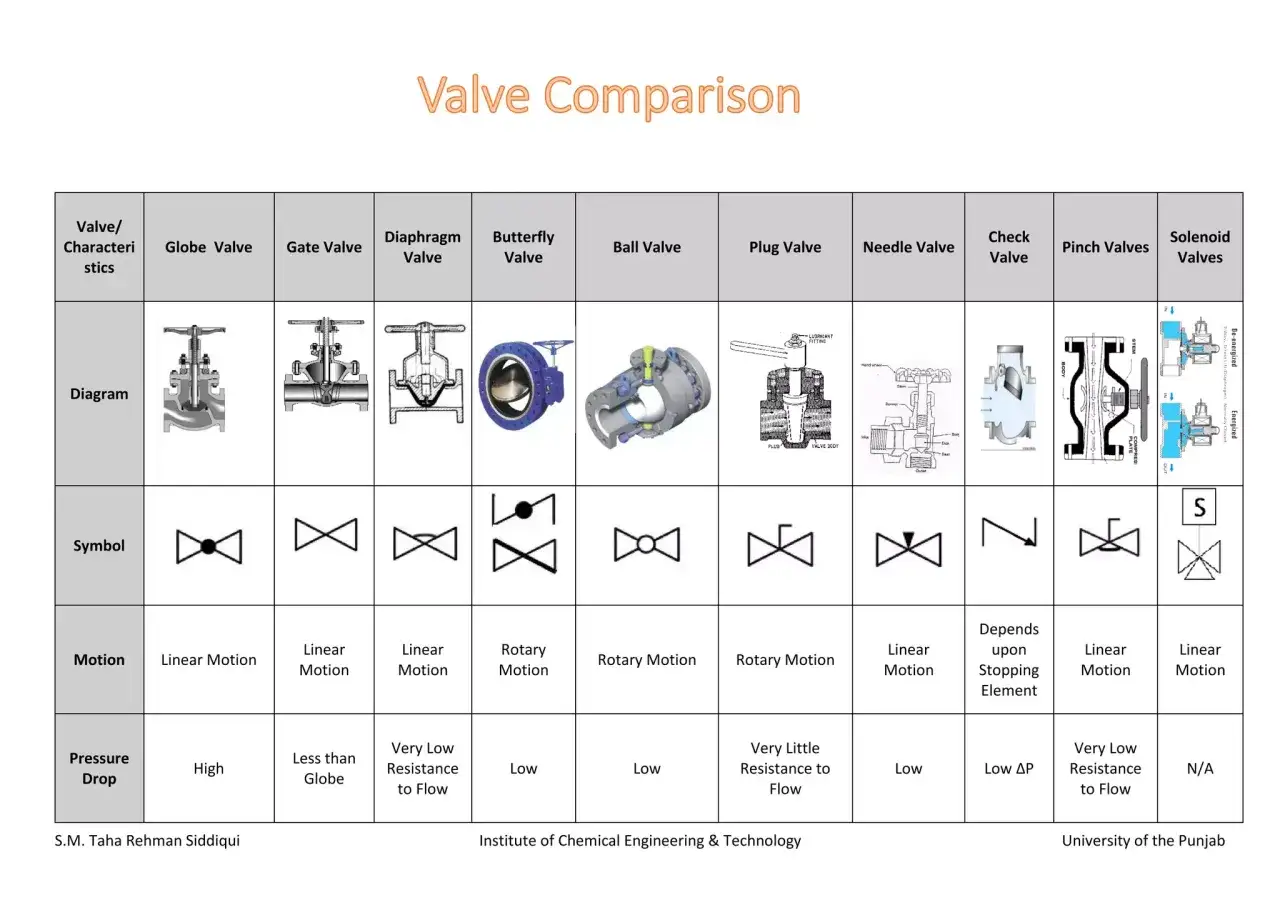

Jak działają oba zawory i co z tego wynika

Różnica zaczyna się od budowy. Zawór grzybkowy ma element zamykający, który porusza się liniowo i dociska do gniazda, więc naturalnie nadaje się do stopniowego przymykania przepływu. Zawór kulowy działa inaczej: wewnątrz ma kulę z przelotem, a w praktyce wystarcza obrót o 1/4 obrotu, żeby układ otworzyć albo zamknąć. W materiałach Danfoss zawory kulowe są właśnie opisywane jako armatura 1/4-obrotowa, co dobrze pokazuje ich podstawową rolę: szybkie odcięcie, a nie precyzyjne dławienie.

Jeśli potrzebujesz regulacji, a nie tylko zamknięcia przepływu, ta różnica w budowie od razu staje się kluczowa. Dlatego w następnej sekcji pokazuję, kiedy grzybkowy naprawdę daje przewagę, a nie jest tylko bardziej „technicznie wyglądającą” armaturą.

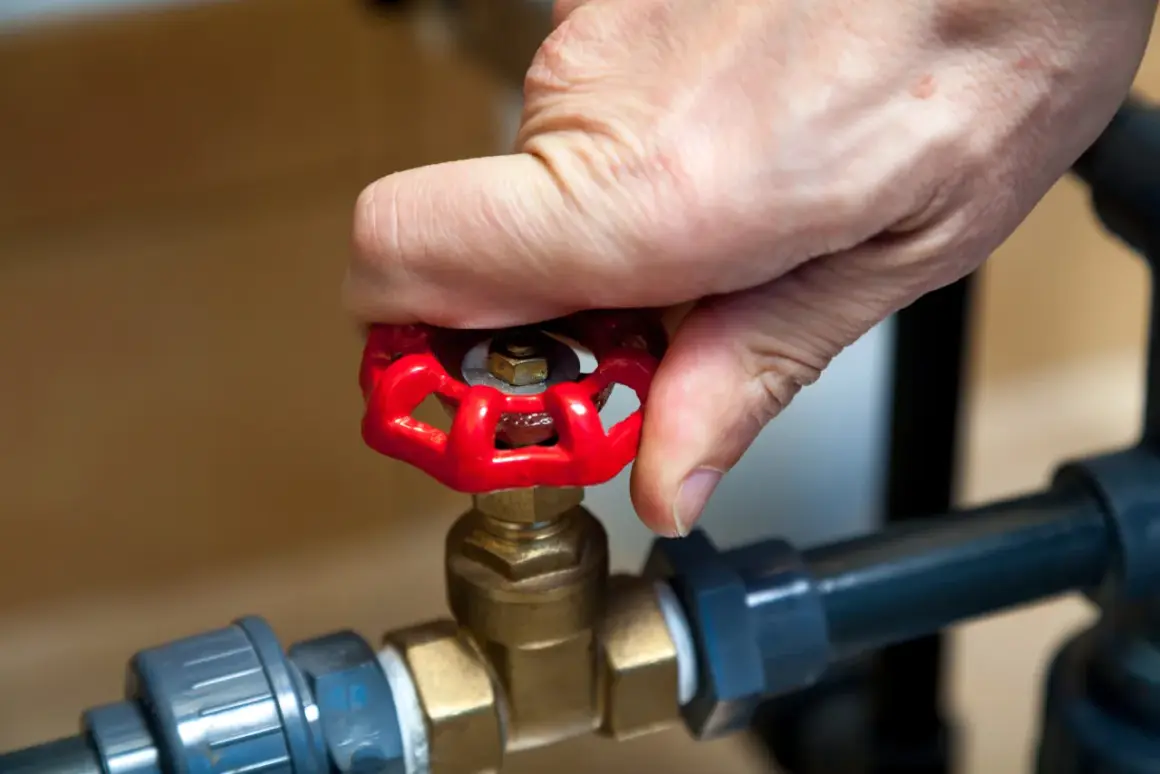

Kiedy zawór grzybkowy daje przewagę

Ja traktuję zawór grzybkowy jako narzędzie do kontroli przepływu, nie do szybkiego odcinania. Sprawdza się tam, gdzie instalacja ma pracować stabilnie i przewidywalnie: na obiegach grzewczych, przy równoważeniu przepływów, w gałęziach zasilających i w miejscach, w których trzeba nie tylko zamknąć, ale też precyzyjnie ustawić ilość medium. To właśnie dlatego grzybkowy jest tak częsty w armaturze regulacyjnej.

W praktyce jego przewaga ujawnia się wtedy, gdy zawór często pracuje w położeniach częściowo otwartych. Wtedy konstrukcja grzybkowa pozwala lepiej kontrolować przepływ niż kulowa. W materiałach doborowych, takich jak poradnik Zetkamy, kluczowe są parametry Kv i dopuszczalna strata ciśnienia, a to dobrze pokazuje, że w regulacji nie liczy się sam rozmiar zaworu, tylko to, jak zachowa się on przy konkretnym przepływie.

• Regulacja przepływu jest dokładniejsza, bo zawór reaguje płynnie na ruch pokrętła.
• Równoważenie instalacji staje się łatwiejsze, zwłaszcza w obiegach grzejnikowych i mieszanych.
• Praca w wysokiej temperaturze bywa bezpieczniejsza konstrukcyjnie, o ile producent przewidział takie medium i uszczelnienia.
• Częste ustawianie pośrednie mniej szkodzi niż w przypadku zaworu kulowego używanego do dławienia.

Jeżeli jednak zawór ma po prostu szybko odciąć przepływ, bez zabawy w nastawę, grzybkowy przestaje być optymalnym wyborem. Wtedy bardziej sensowny okazuje się kulowy.

Kiedy lepszy jest zawór kulowy

Jeśli chcę po prostu zamknąć odcinek instalacji, zwykle wybieram zawór kulowy. Jest prosty, szybki i daje bardzo wyraźne położenie otwarte albo zamknięte. To ważne zwłaszcza tam, gdzie liczy się serwis, bezpieczeństwo i brak niepotrzebnych oporów przepływu. Kulowy zamyka się jednym ruchem, a przy pełnym otwarciu zapewnia bardzo dobry przelot medium.

To rozwiązanie ma największy sens na odcięciach, obejściach serwisowych, przy pompach, filtrach, podłączeniach urządzeń i wszędzie tam, gdzie użytkownik albo wykonawca chce mieć pewne zamknięcie bez precyzyjnego ustawiania przepływu. W instalacjach wodnych, grzewczych i wybranych zastosowaniach technicznych kulowy jest po prostu praktyczny. W gazie również bywa stosowany, ale wyłącznie jako armatura z odpowiednimi dopuszczeniami i parametrami producenta.

• Szybkie odcięcie jest jego największą zaletą.
• Niski opór przepływu pomaga ograniczyć straty ciśnienia w układzie.
• Obsługa jest intuicyjna, bo położenie zaworu od razu widać i czuć.
• Serwis instalacji staje się prostszy, gdy trzeba zamknąć tylko jeden fragment układu.

Różnica nie kończy się jednak na wygodzie obsługi. W instalacji równie ważny jest spadek ciśnienia i to, jak zawór zachowuje się przy częściowym otwarciu.

Spadek ciśnienia i regulacja przepływu decydują częściej niż cena

Tu najczęściej popełnia się błąd: wybór zaworu tylko po średnicy albo po cenie. A to za mało. W hydraulice liczy się współczynnik Kv, czyli informacja o tym, jaki przepływ zawór przepuści przy określonej różnicy ciśnień. Im większa strata ciśnienia na zaworze, tym bardziej wpływa on na zachowanie całej instalacji. To właśnie dlatego zawór grzybkowy jest lepszy do regulacji, a kulowy do odcinania.

W praktyce wygląda to tak: kulowy przy pełnym otwarciu zwykle stawia niewielki opór, więc dobrze sprawdza się jako element odcinający. Grzybkowy celowo wprowadza większy opór, ale dzięki temu daje większą kontrolę nad przepływem. Jeśli pompa już pracuje na granicy możliwości, nie chcesz dokładać zaworu, który niepotrzebnie podniesie spadek ciśnienia. Jeśli natomiast układ wymaga precyzyjnej nastawy, niski opór nie jest tu wcale zaletą samą w sobie.

• Za mały zawór zwiększa opory i może dusić przepływ.
• Zbyt duży zawór kulowy nie rozwiązuje problemu regulacji, jeśli ma pracować w półotwarciu.
• Zbyt mały zakres regulacji utrudnia zrównoważenie obiegów.
• Dobór tylko po DN często kończy się hałasem, niedogrzaniem albo zbyt nerwową pracą instalacji.

Po to właśnie warto patrzeć na zawór jak na element całego układu, a nie pojedynczy detal. To prowadzi do najpraktyczniejszego pytania: gdzie który typ sprawdza się najlepiej w realnej instalacji.

Gdzie w hydraulice i ogrzewaniu stosuję oba rozwiązania

W budynkach mieszkalnych i małych obiektach wybór zwykle nie jest abstrakcyjny. Bardzo często oba zawory mają swoje miejsce w tej samej instalacji, tylko na innych odcinkach. Kulowy służy wtedy jako szybkie odcięcie, a grzybkowy jako element regulacyjny. To podejście jest prostsze niż próba zmuszenia jednego typu do robienia wszystkiego.

Jeśli mam wskazać jedną praktyczną zasadę z budowy, to jest ona taka: kulowy do odcinania, grzybkowy do regulacji. Dopiero gdy to przyjmiesz, znika większość błędów na etapie doboru. Następny problem pojawia się już przy montażu i użytkowaniu, bo tam również łatwo o pomyłkę.

Najczęstsze błędy przy wyborze i montażu

Najgorszy błąd to próba użycia zaworu kulowego jako precyzyjnego regulatora. W półotwartym położeniu nie pracuje on tak stabilnie jak grzybkowy, a instalacja może reagować hałasem, skokami przepływu i trudnym do przewidzenia zachowaniem. Drugi klasyczny problem jest odwrotny: ktoś montuje grzybkowy tam, gdzie potrzebne jest tylko odcięcie, przez co dokładamy opór i komplikujemy serwis.

• Dobór po samej średnicy zamiast po przepływie i Kv.
• Mylenie funkcji odcinającej z regulacyjną.
• Brak miejsca na obsługę, zwłaszcza przy armaturze z wieloma obrotami.
• Ignorowanie zaleceń producenta dotyczących kierunku przepływu, temperatury i ciśnienia.
• Montaż bez ochrony przed zabrudzeniami, co przy armaturze regulacyjnej potrafi szybko pogorszyć pracę zaworu.
• Osobny błąd przy gazie: stosowanie przypadkowych modeli bez odpowiednich dopuszczeń.

W praktyce każdy z tych błędów kosztuje więcej niż różnica między samymi zaworami. Gdy instalacja ma działać bez niespodzianek, trzeba myśleć o armaturze jak o części systemu, a nie o pojedynczym zakupie.

Jak dobrać zawór, żeby instalacja pracowała bez nerwów

• Najpierw odpowiedz sobie, czy zawór ma odcinać, czy regulować.
• Sprawdź, jak często będzie używany i czy użytkownik ma go obsługiwać ręcznie, czy siłownikiem.
• Porównaj przepływ i dopuszczalny spadek ciśnienia, zamiast wybierać sam DN.
• Upewnij się, że materiały uszczelnień pasują do medium, temperatury i ciśnienia roboczego.
• Jeśli układ ma dwie funkcje, rozważ dwa zawory: kulowy jako odcięcie i grzybkowy jako element regulacyjny.

Jeżeli miałbym zamknąć temat jednym praktycznym zdaniem, powiedziałbym tak: do szybkiego i pewnego odcięcia biorę zawór kulowy, do regulacji i dławienia przepływu wybieram grzybkowy, a w bardziej wymagających instalacjach łączę oba rozwiązania. To najprostsza zasada, która w hydraulice zwykle prowadzi do najlepszego efektu.
