Pół cala w hydraulice - co to znaczy? Uniknij pomyłek!

Półcalowy wymiar w hydraulice wygląda niewinnie, ale w praktyce potrafi oznaczać kilka różnych rzeczy: wymiar nominalny, średnicę gwintu albo rozmiar rury w całym systemie. Poniżej rozkładam to na konkretne liczby i pokazuję, jak odróżnić gwint od rury, żeby nie kupić części, która tylko „prawie” pasuje.

Co oznacza pół cala w hydraulice

Ja przy takich pytaniach zawsze zaczynam od jednej rzeczy: pół cala w hydraulice nie jest prostym przeliczeniem 12,7 mm. To oznaczenie nominalne, wywodzące się ze starszych standardów rurowych, które zostały zachowane, mimo że współczesne rury mają inne rzeczywiste wymiary. W praktyce najczęściej chodzi o rozmiar DN15 albo gwint G1/2.

W instalacjach spotkasz więc trzy różne poziomy opisu: nazwę calową, oznaczenie DN oraz rzeczywisty wymiar w milimetrach. Dla pół cala najczęściej mówi się o DN15, a zewnętrzna średnica rury systemowej wynosi około 21,3 mm. To właśnie dlatego ktoś, kto próbuje „przeliczyć cale na milimetry na oko”, bardzo łatwo się myli.

To rozróżnienie jest ważne, bo inaczej dobiera się rurę, a inaczej złączkę czy zawór. I właśnie tutaj zaczyna się najwięcej pomyłek, więc przechodzę do tego od razu w kolejnej części.

Dlaczego nie wolno mylić średnicy zewnętrznej, wewnętrznej i gwintu

W hydraulice „średnica” bywa skrótem myślowym, ale dla montażu to za mało. Średnica zewnętrzna mówi, jaką wartość pokaże suwmiarka na rurze. Średnica wewnętrzna decyduje o przepływie, ale zależy od grubości ścianki. Gwint to z kolei osobny standard, który może mieć własny wymiar nominalny i własną geometrię.

Praktyczny przykład: dwie rury opisane jako „pół cala” mogą wyglądać podobnie, ale mieć inną grubość ścianki i przez to inną średnicę wewnętrzną. Dla przepływu wody to ma znaczenie. Dla szczelności połączenia jeszcze większe. Dlatego przy armaturze nie wystarczy powiedzieć „potrzebuję pół cala” - trzeba wiedzieć, czy chodzi o rurę, gwint zewnętrzny, gwint wewnętrzny, czy o końcówkę z uszczelką.

• Średnica zewnętrzna - ważna przy pomiarze rury lub korpusu z gwintem.
• Średnica wewnętrzna - wpływa na przepływ, ciśnienie i straty na odcinku.
• Gwint - decyduje o zgodności z zaworem, mufą, kolankiem albo wężykiem.
• DN - to wymiar nominalny, a nie dokładny wynik z linijki.

Jeśli zapamiętasz tylko jedną rzecz z tej sekcji, niech to będzie ta: do zakupu części hydraulicznych liczy się system wymiaru, a nie sam zapis „1/2”. Teraz pokażę, jak sprawdzić to szybko i bez zgadywania.

Jak szybko sprawdzić, czy masz właściwy wymiar

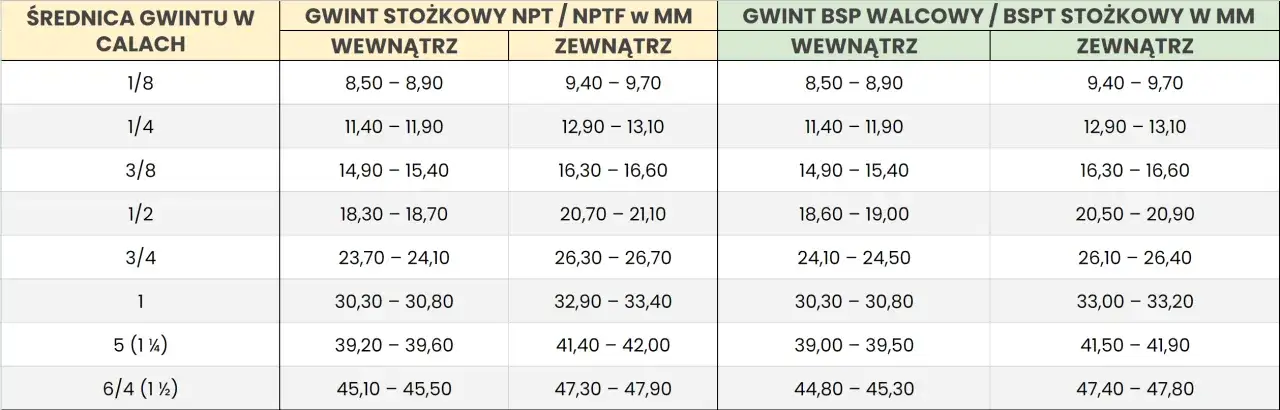

Najprostsza metoda jest banalna, ale działa: biorę suwmiarkę, sprawdzam średnicę zewnętrzną i od razu patrzę, czy mam do czynienia z rurą, czy z gwintem. Przy półcalowym gwincie BSP zewnętrzna średnica męskiej końcówki jest w okolicach 21 mm, więc wynik z suwmiarki szybko zawęża pole poszukiwań. Jeśli mierzysz samą rurę, typowa wartość dla DN15 to około 21,3 mm.

1. Zmierz średnicę zewnętrzną elementu, który chcesz dopasować.
2. Sprawdź, czy to gwint cylindryczny, stożkowy czy sama rura bez gwintu.
3. Porównaj oznaczenie na części z opisem DN, G albo BSP.
4. Jeśli masz wątpliwość, porównaj skok gwintu, a nie tylko średnicę.

W praktyce ta krótka kontrola oszczędza najwięcej czasu. Gdy już wiesz, co masz w ręku, łatwiej ocenić, czy pół cala faktycznie wystarczy do danego zadania, czy lepiej od razu pójść w większy przekrój.

Kiedy pół cala wystarczy, a kiedy lepiej wybrać większy przekrój

W instalacjach wodnych pół cala sprawdza się dobrze przy pojedynczych punktach poboru, krótszych odcinkach i tam, gdzie przepływ nie musi być duży. To rozmiar bardzo często spotykany przy armaturze łazienkowej, zaworach, wężykach do baterii, filtrach i drobnych przyłączach. W codziennej praktyce budowlanej to jeden z najbardziej uniwersalnych wymiarów.

Problem pojawia się wtedy, gdy z jednego odcinka ma być zasilanych kilka punktów albo instalacja jest dłuższa. Wtedy pół cala może działać, ale nie zawsze będzie najlepszym wyborem. Pojawia się większy spadek ciśnienia, a przy jednoczesnym poborze wody komfort użytkowania potrafi spaść szybciej, niż się wielu osobom wydaje.

• Pół cala - dobre dla pojedynczych odbiorników i krótkich przyłączy.
• 3/4 cala - sensowne przy większym przepływie lub kilku punktach poboru.
• 1 cal - częściej stosowany jako odcinek zasilający albo w bardziej wymagających układach.

Nie traktuję tego jednak jak sztywnej reguły „zawsze większe jest lepsze”. Liczy się długość trasy, ciśnienie na wejściu, liczba odbiorników i rodzaj instalacji. I właśnie dlatego dobór osprzętu ma tu takie znaczenie, bo sam rozmiar to dopiero połowa sukcesu.

Jak dobrać złączkę, zawór lub wężyk do pół cala

Przy doborze elementów do półcalowej instalacji patrzę nie tylko na sam rozmiar, ale przede wszystkim na typ gwintu i sposób uszczelnienia. W praktyce wiele błędów wynika z założenia, że każdy „półcalowy” element będzie pasował do każdego innego. Nie będzie, bo różnić się może standard, stożek, rodzaj gwintu i miejsce, w którym element się uszczelnia.

• Sprawdź, czy element ma oznaczenie G1/2, BSP 1/2, czy inny standard.
• Ustal, czy gwint jest zewnętrzny, czy wewnętrzny.
• Zweryfikuj, czy uszczelnienie odbywa się na gwincie, czy na płaskiej uszczelce.
• Jeśli łączysz różne systemy, dobierz redukcję zamiast dociskać część „na siłę”.
• Przy wężykach i armaturze łazienkowej sprawdź też długość, promień gięcia i miejsce montażu.

Ja przy zakupie wolę mieć w ręce starą część niż polegać na samym opisie ze sklepu. Wystarczy jeden centymetr różnicy w praktycznym wymiarze, by pojawił się przeciek albo element, który da się wkręcić tylko częściowo. To prowadzi już prosto do najczęstszych pomyłek.

Najczęstsze pomyłki przy zakupie i montażu

Najbardziej kosztowna pomyłka jest zwykle bardzo prosta: ktoś zakłada, że 1/2 cala to po prostu 12,7 mm i zamawia część „na oko”. W hydraulice to niemal zawsze kończy się zwrotem albo dodatkową redukcją. Drugim częstym błędem jest mieszanie gwintów BSP z innymi standardami, zwłaszcza wtedy, gdy element wygląda podobnie, ale ma inny profil i skok.

• Mylenie wymiaru nominalnego z rzeczywistą średnicą w milimetrach.
• Dobieranie części tylko po nazwie „pół cala”, bez sprawdzenia typu gwintu.
• Ignorowanie grubości ścianki rury i wynikającej z niej średnicy wewnętrznej.
• Zakładanie, że wszystkie końcówki 1/2" są wzajemnie zamienne.
• Pomijanie rodzaju uszczelnienia, zwłaszcza przy połączeniach z uszczelką płaską.

Im prostsza instalacja, tym łatwiej o błąd wynikający z pośpiechu, bo rozmiary wydają się „oczywiste”. Właśnie dlatego przed zakupem wolę jeszcze raz sprawdzić dwa parametry: średnicę i standard gwintu. To prowadzi do ostatniej, najbardziej praktycznej części.

Co sprawdzam przed zamówieniem części do półcalowej instalacji

Gdy mam przed sobą półcalowy odcinek, zawsze robię krótką checklistę. To zajmuje chwilę, a oszczędza dużo nerwów przy montażu. Najpierw identyfikuję, czy chodzi o rurę DN15, czy o gwint G1/2. Potem sprawdzam, czy element jest męski czy żeński, i dopiero na końcu dobieram konkretną złączkę, zawór albo wężyk.

• Sprawdź oznaczenie na starym elemencie, jeśli jeszcze je widać.
• Zmierz średnicę suwmiarką, nie „na oko”.
• Porównaj rozmiar z opisem DN, G albo BSP.
• Ustal, gdzie następuje uszczelnienie połączenia.
• Jeśli cokolwiek się nie zgadza, weź redukcję zamiast ryzykować niedopasowanie.

Jeśli mam doradzić jedną rzecz na koniec, to właśnie tę: przy półcalowej instalacji nie pytaj tylko „ile to ma milimetrów”, ale „jakiego typu jest to połączenie”. W hydraulice ta różnica decyduje o tym, czy element pasuje od razu, czy trzeba będzie wracać do sklepu. A gdy rozróżnisz DN15, G1/2 i rzeczywisty wymiar rury, dobór części staje się po prostu przewidywalny.
