Zawór zwrotny to niewielki element, który potrafi oszczędzić sporo kłopotów: chroni pompę, ogranicza cofanie wody i stabilizuje pracę całej instalacji. W praktyce to właśnie od niego zależy, czy medium popłynie tylko w jedną stronę, czy zacznie wracać tam, gdzie nie powinno. W tym artykule wyjaśniam, jak działa ten mechanizm, jakie są jego najważniejsze odmiany i na co zwracam uwagę przy doborze oraz montażu.
Najważniejsze fakty o zaworze zwrotnym w skrócie
- Otwiera się samoczynnie, gdy różnica ciśnień po stronie zasilania jest większa od oporu zamknięcia.
- Po spadku przepływu albo próbie cofnięcia medium domyka się i blokuje ruch wsteczny.
- Najważniejszym parametrem jest ciśnienie otwarcia, bo zbyt wysokie potrafi ograniczyć wydajność instalacji.
- W budynkach najczęściej spotyka się go przy pompach, hydroforach, instalacjach CO, wodzie użytkowej i układach przeciwzalewowych.
- Dobór zależy od medium, kierunku montażu, temperatury, ciśnienia i wymaganego poziomu szczelności.
Co dzieje się wewnątrz zaworu, gdy medium zmienia kierunek
Najprościej patrzę na to tak: zawór zwrotny jest strażnikiem kierunku przepływu. Gdy ciśnienie po stronie zasilania rośnie na tyle, by pokonać element zamykający, zawór otwiera się i medium płynie dalej. Gdy przepływ słabnie albo pojawia się próba cofnięcia, element zamykający wraca na gniazdo i odcina drogę wsteczną.
- Na początku medium napiera na element zamykający, na przykład grzybek, kulę albo klapę.
- Jeśli różnica ciśnień jest wystarczająca, zawór osiąga ciśnienie otwarcia i zaczyna przepuszczać medium.
- W czasie normalnej pracy utrzymuje się stan otwarcia, ale tylko do momentu, gdy przepływ jest zgodny z kierunkiem korpusu.
- Gdy ciśnienie po stronie wyjścia wzrośnie albo pompa przestanie tłoczyć, sprężyna, grawitacja lub własny ciężar elementu domyka zawór.
W praktyce ważne jest to, że zawór nie działa jak prosty przełącznik „otwarte-zamknięte”. Ma własną bezwładność i własny próg reakcji. Dlatego w instalacjach, które projektuję lub sprawdzam, zawsze patrzę nie tylko na sam kierunek przepływu, ale też na to, jak szybko zawór zamyka się po zaniku ciśnienia i jaki opór stawia w trakcie pracy. To prowadzi do pytania, jakie konstrukcje robią to najlepiej w różnych warunkach.
Jakie konstrukcje spotkasz najczęściej
Zawór zwrotny nie jest jednym produktem, tylko całą rodziną rozwiązań. Różnią się sposobem zamykania, oporami przepływu, odpornością na zabrudzenia i tym, jak dobrze znoszą pracę w pionie albo poziomie. Właśnie dlatego jeden model świetnie sprawdzi się przy pompie, a inny będzie lepszy w instalacji grzewczej lub w linii z wodą użytkową.
| Typ | Jak działa | Mocne strony | Ograniczenia | Gdzie widzę go najczęściej |
|---|---|---|---|---|
| Grzybkowy sprężynowy | Sprężyna dociska grzybek do gniazda, a przepływ w kierunku roboczym pokonuje ten opór. | Szybkie zamknięcie, dobra szczelność, szerokie zastosowanie. | Stawia pewien opór przepływu, więc wymaga rozsądnego doboru ciśnienia otwarcia. | Pompy, hydrofory, instalacje wodne i CO. |
| Kulowy | Kula unosi się przy przepływie roboczym i opada, gdy medium zaczyna płynąć wstecz. | Prosta budowa, dobra odporność na zanieczyszczenia, łatwa eksploatacja. | Mniej precyzyjne domykanie niż w modelach sprężynowych. | Ścieki, media techniczne, prostsze układy przemysłowe. |
| Klapowy | Klapa odchyla się na zawiasie, a przy zmianie kierunku opada i zamyka przepływ. | Niewielkie straty ciśnienia, dobra praca w większych średnicach. | Często wymaga poprawnej pozycji montażu i nie lubi pracy „na oko”. | Instalacje wodne, sieci, większe przekroje rurowe. |
| Membranowy | Elastyczna membrana odgina się pod naporem medium i wraca na miejsce przy cofaniu. | Cicha praca, prosta konstrukcja, dobre rozwiązanie przy niektórych mediach. | Ograniczenia materiałowe i temperaturowe. | Wybrane układy wodne i techniczne. |
| Grawitacyjny lub lift | Element zamykający pracuje pod wpływem przepływu, a zamyka się dzięki grawitacji lub geometrii gniazda. | Solidne rozwiązanie, często trwałe mechanicznie. | Nie w każdej pozycji działa równie dobrze, bywa bardziej wrażliwy na układ montażu. | Starsze instalacje i część układów przemysłowych. |
Jeśli zależy mi na możliwie małym spadku ciśnienia, zwykle patrzę w stronę klapowych. Gdy ważniejsza jest szczelność i szybka reakcja, częściej wybieram sprężynowe. To właśnie dlatego nie ma jednego „najlepszego” zaworu zwrotnego, tylko rozwiązanie dopasowane do układu. Następny krok to sprawdzenie, gdzie taki element naprawdę robi różnicę w budynku.
Gdzie ten element ma największe znaczenie w budynku
W budownictwie zawór zwrotny najczęściej pracuje tam, gdzie cofnięcie medium byłoby problemem technicznym albo finansowym. To może być drobiazg zamontowany na końcu przewodu, ale jego brak potrafi zatrzymać pracę pompy, rozregulować obieg albo opróżnić odcinek instalacji.
- Przy pompie głębinowej lub hydroforze utrzymuje słup wody w przewodzie i ogranicza cofanie medium po wyłączeniu pompy.

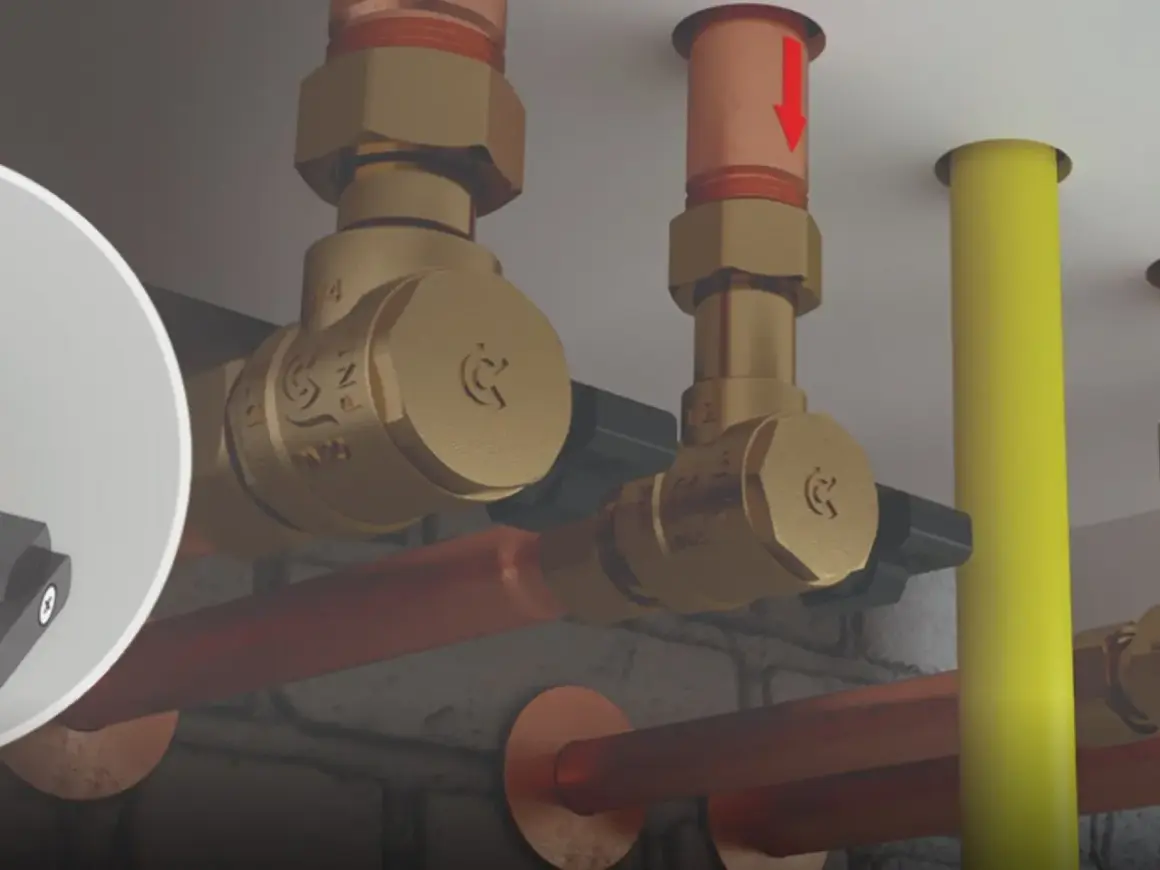

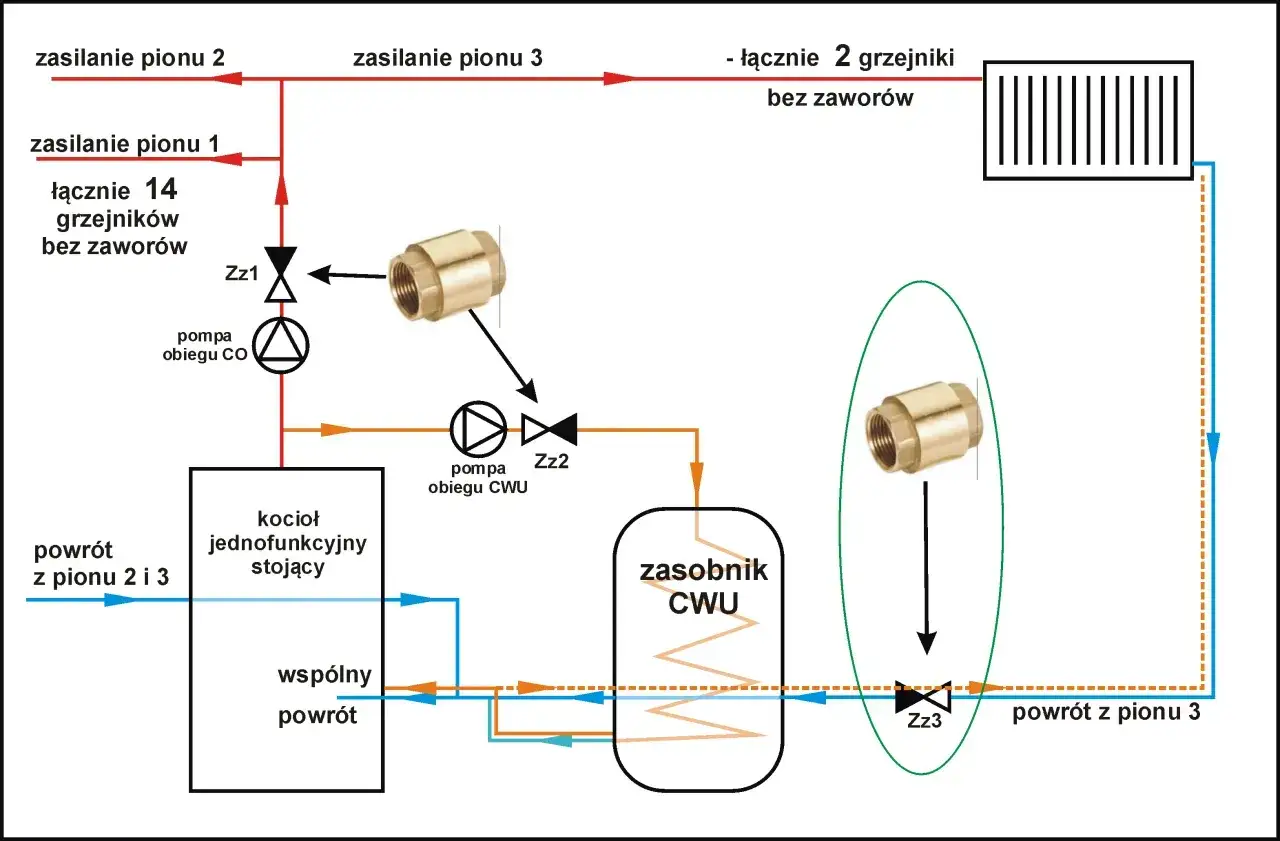

- W instalacji centralnego ogrzewania zapobiega niepożądanej cyrkulacji grawitacyjnej, która potrafi podgrzewać nie ten obieg, co trzeba.
- W układach z wodą użytkową pomaga chronić instalację przed przepływem zwrotnym i wspiera zabezpieczenie przeciwskażeniowe.
- W instalacjach solarnych i przy pompach ciepła stabilizuje kierunek obiegu, zwłaszcza gdy pracują różne źródła lub gałęzie układu.
- W kanalizacji przeciwzalewowej chroni budynek przed cofnięciem ścieków podczas spiętrzeń w sieci.
W instalacjach wody pitnej nie traktuję zaworu zwrotnego jako jedynego zabezpieczenia. To ważny element układu, ale w praktyce powinien współgrać z całym systemem ochrony przed przepływem zwrotnym. Taki kontekst jest istotny, bo od niego zależy nie tylko komfort pracy instalacji, ale też jej bezpieczeństwo. A skoro wiadomo już, gdzie zawór pracuje najlepiej, czas sprawdzić, jak go dobrać, żeby nie zrobił więcej szkody niż pożytku.
Jak dobrać zawór, żeby nie dusił instalacji
Dobór zaczynam od medium, a dopiero potem patrzę na średnicę i rodzaj przyłącza. To wbrew pozorom kluczowe, bo zawór, który świetnie działa z wodą zimną, niekoniecznie sprawdzi się przy wyższej temperaturze, zanieczyszczeniach albo w obiegu technologicznym. Ja zwykle sprawdzam kilka rzeczy w tej kolejności:
- Medium i temperatura - inny zawór wybiera się do wody, inny do oleju hydraulicznego, a jeszcze inny do pary lub ścieków.
- Ciśnienie otwarcia - zbyt wysokie potrafi ograniczyć przepływ, zwłaszcza w małych lub słabszych układach.
- Średnica i rodzaj połączenia - gwint, kielich, kołnierz albo wersja liniowa muszą pasować do istniejącej instalacji.
- Materiał korpusu i uszczelnień - mosiądz, stal nierdzewna, tworzywo czy elastomer mają znaczenie dla trwałości i odporności chemicznej.
- Pozycja montażu - nie każdy model działa tak samo dobrze w pionie i w poziomie.
- Dostęp do serwisu - zawór, którego nie da się łatwo wyjąć, zwykle staje się problemem dopiero wtedy, gdy przestaje pracować.
W praktyce spotyka się bardzo czułe modele z ciśnieniem otwarcia rzędu 10 mbar albo 50 mbar, ale są też rozwiązania przemysłowe pracujące przy znacznie wyższych wartościach, nawet około 0,07-1,8 bar i więcej w zależności od konstrukcji. To nie jest uniwersalna norma, tylko zakres spotykany w różnych zastosowaniach. Dla instalatora ważniejsze od samej liczby jest to, czy zawór nie ograniczy wydajności i czy domknie się wystarczająco szybko. To prowadzi prosto do błędów, które widzę najczęściej na montażach.
Najczęstsze błędy przy montażu i eksploatacji
Większość problemów z zaworami zwrotnymi nie bierze się z „wadliwego produktu”, tylko z nieprawidłowego montażu albo złego doboru. W praktyce objawia się to spadkiem ciśnienia, stukaniem w rurach, wahaniami pracy pompy albo tym, że medium wraca tam, gdzie miało nie wracać.
- Odwrócenie kierunku montażu - brzmi banalnie, ale to nadal jeden z najczęstszych błędów.
- Zbyt wysokie ciśnienie otwarcia - instalacja pracuje ciężej, pompa szybciej dochodzi do granicy wydajności.
- Zła pozycja zaworu grawitacyjnego - taki model nie wybacza przypadkowego ustawienia korpusu.
- Brak filtracji przy brudnym medium - drobiny potrafią zablokować gniazdo albo pogorszyć szczelność.
- Ignorowanie hałasu i uderzeń hydraulicznych - to sygnał, że zawór zamyka się za wolno albo układ ma za duże skoki ciśnienia.
Jeśli instalacja pracuje niestabilnie, nie zakładam od razu, że winny jest sam zawór. Często problem leży wyżej: w doborze pompy, w długości przewodu, w zbyt dużej prędkości przepływu albo w zabrudzeniach. Zawór zwrotny tylko ujawnia słabości całego układu, a nie zawsze je tworzy. Z tego powodu przed montażem warto sprawdzić jeszcze kilka rzeczy, które na etapie zakupu wydają się drugorzędne.
Co jeszcze warto sprawdzić przed zakupem i montażem
Przed zakupem zawsze patrzę na to, czy zawór jest łatwy do serwisu i czy producent jasno podaje parametry pracy. Brak tych informacji zwykle oznacza, że później trzeba będzie zgadywać, zamiast diagnozować. W dobrze dobranym układzie zawór ma pracować po cichu i bezobsługowo, a nie wymagać ciągłego doglądania.
- Sprawdź, czy korpus i uszczelnienia pasują do medium oraz temperatury pracy.
- Zobacz, czy producent podaje ciśnienie otwarcia i zakres pracy, a nie tylko średnicę przyłącza.
- Upewnij się, że jest miejsce na demontaż, zwłaszcza gdy zawór montujesz w ciasnej kotłowni lub studzience.
- Przy pompie głębinowej lub hydroforze rozważ układ zgodny z zaleceniami producenta, bo czasem jeden zawór nie wystarcza, a czasem drugi jest zbędny.
- Jeśli instalacja ma skłonność do zabrudzeń, przewidź filtr albo łatwy dostęp do czyszczenia.
Dobry zawór zwrotny nie zwraca na siebie uwagi podczas pracy, i właśnie o to chodzi. Ma otwierać się wtedy, kiedy trzeba, zamykać bez zwłoki i nie podnosić oporów w całej instalacji. Gdy trzymam się tych zasad, efekt jest prosty: mniej awarii, mniej cofania medium i bardziej przewidywalna hydraulika w całym układzie.
