Gwint NPT pojawia się tam, gdzie instalacja ma być szczelna bez spawania: w hydraulice, pneumatyce, armaturze importowanej i osprzęcie z rynku amerykańskiego. W tym artykule porządkuję jego wymiary, sposób oznaczania i najważniejsze pułapki przy doborze złączek, żeby można było szybko odróżnić właściwy element od podobnego, ale niepasującego odpowiednika.
Najważniejsze liczby, które trzeba znać przed zakupem złączki NPT
- NPT to gwint stożkowy o profilu 60° i stożku 1:16, więc uszczelnia się przez docisk, a nie przez płaską powierzchnię czołową.
- Zapis typu 1/4-18 NPT oznacza nominalny rozmiar 1/4 cala, 18 zwojów na cal i gwint z tej samej rodziny, ale nie średnicę zewnętrzną 1/4 cala.
- W praktyce potrzebne jest odpowiednie uszczelnienie, najczęściej taśma PTFE albo uszczelniacz do gwintów zgodny z medium.
- W polskiej hydraulice NPT najczęściej spotyka się w komponentach amerykańskich, adapterach i maszynach importowanych.
- Najczęstszy błąd to mieszanie NPT z BSP, bo podobna średnica nie oznacza zgodności profilu ani skoku.
Czym jest gwint NPT i gdzie sprawdza się najlepiej
W standardzie ASME B1.20.1 NPT należy do najpopularniejszych gwintów rurowych ogólnego przeznaczenia. Dwie rzeczy definiują go najmocniej: stożkowy zarys i profil 60°. Taki gwint zaciska się stopniowo wraz z wkręcaniem, a jego stożek wynosi 1:16, czyli 3/4 cala na stopę.
W instalacjach hydraulicznych traktuję go jako rozwiązanie wygodne tam, gdzie trzeba połączyć elementy z rynku USA, dobrać redukcję albo wpiąć osprzęt w port z gwintem rurowym. To nie jest jednak gwint do montażu „na oko” - tutaj liczy się skok, stożek i poprawna identyfikacja rozmiaru. Dlatego najpierw pokazuję liczby, a dopiero potem przechodzę do montażu i różnic względem innych systemów.
Przejdźmy więc do konkretów, bo to one najszybciej odcinają pomyłki przy doborze złączki.
Gwint NPT wymiary najczęściej używanych rozmiarów
Najpierw patrzę na średnicę zewnętrzną rury i liczbę zwojów na cal, bo to najszybciej pozwala odsiać błędny element. Nominalny rozmiar nie jest średnicą zewnętrzną - to częsty błąd przy pierwszym kontakcie z amerykańskim systemem oznaczeń.
Wymiary zewnętrzne elementu męskiego
| Rozmiar | Pipe OD | TPI | Skok | L1 |
|---|---|---|---|---|
| 1/16-27 NPT | 0,3125 in / 7,94 mm | 27 | 0,94 mm | 0,1600 in |
| 1/8-27 NPT | 0,4050 in / 10,29 mm | 27 | 0,94 mm | 0,1615 in |
| 1/4-18 NPT | 0,5400 in / 13,72 mm | 18 | 1,41 mm | 0,2278 in |
| 3/8-18 NPT | 0,6750 in / 17,15 mm | 18 | 1,41 mm | 0,2400 in |
| 1/2-14 NPT | 0,8400 in / 21,34 mm | 14 | 1,81 mm | 0,3200 in |
| 3/4-14 NPT | 1,0500 in / 26,67 mm | 14 | 1,81 mm | 0,3390 in |
| 1-11.5 NPT | 1,3150 in / 33,40 mm | 11,5 | 2,21 mm | 0,4000 in |
| 1 1/4-11.5 NPT | 1,6600 in / 42,16 mm | 11,5 | 2,21 mm | 0,4200 in |
| 1 1/2-11.5 NPT | 1,9000 in / 48,26 mm | 11,5 | 2,21 mm | 0,4200 in |
| 2-11.5 NPT | 2,3750 in / 60,33 mm | 11,5 | 2,21 mm | 0,4360 in |
W większych średnicach standard przechodzi na 8 TPI. Dla orientacji: 2 1/2-8 NPT ma OD 2,875 cala, 3-8 NPT 3,500 cala, a 4-8 NPT 4,500 cala. To już rozmiary spotykane raczej w większych kolektorach, zasilaniu maszyn i instalacjach przemysłowych niż w typowym serwisie warsztatowym.

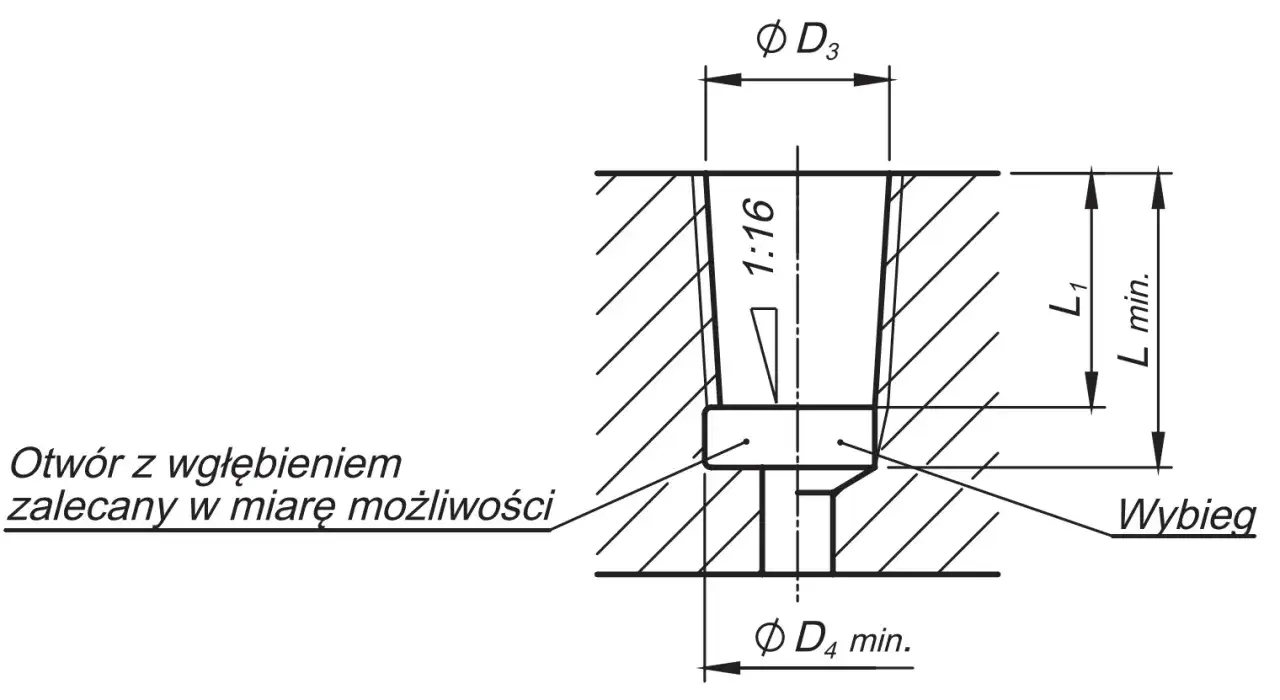

Wymiary wewnętrzne i otwór pod gwint
| Rozmiar | Średnica wiertła pod gwint | Min. długość gwintu | L1 |
|---|---|---|---|
| 1/8-27 NPT | 0,3320 in / 8,43 mm | 0,2726 in | 0,2639 in |
| 1/4-18 NPT | 0,4375 in / 11,11 mm | 0,3945 in | 0,4018 in |
| 3/8-18 NPT | 0,5625 in / 14,29 mm | 0,4067 in | 0,4078 in |
| 1/2-14 NPT | 0,7031 in / 17,86 mm | 0,5343 in | 0,5337 in |
| 3/4-14 NPT | 0,7813 in / 19,84 mm | 0,5533 in | 0,5457 in |
| 1-11.5 NPT | 1,1406 in / 28,97 mm | 0,6609 in | 0,6828 in |
| 1 1/4-11.5 NPT | 1,4844 in / 37,71 mm | 0,6809 in | 0,7068 in |
| 1 1/2-11.5 NPT | 1,7344 in / 44,05 mm | 0,6809 in | 0,7235 in |
| 2-11.5 NPT | 2,2031 in / 55,96 mm | 0,6969 in | 0,7565 in |
W praktyce warsztatowej te wartości pomagają dobrać wiertło i ocenić, czy materiał ma dość ścianki. Gdy element ma cienki korpus albo miękki materiał, nie ignoruję L1 i L3, bo w NPT za krótki albo za agresywnie dociągnięty gwint kończy się przeciekiem albo pęknięciem gniazda. Jeśli robię detal od podstaw, patrzę też na tolerancje i sprawdziany, a nie tylko na samą średnicę.
Teraz, gdy liczby są już uporządkowane, można przejść do odczytu oznaczeń i doboru właściwego połączenia bez zgadywania.
Jak odczytać oznaczenie i dobrać pasujące złącze
Najprostszy zapis wygląda jak 1/4-18 NPT. Odczytuję go tak: nominalny rozmiar 1/4 cala, 18 zwojów na cal i stożkowy gwint rurowy NPT. Jeśli widzę 1-11.5 NPT, wiem od razu, że rozmiar nominalny jest większy, a skok maleje do 11,5 TPI.
Co sprawdzam przed montażem
- czy gwint jest męski czy żeński,
- czy to na pewno NPT, a nie NPTF albo BSP,
- jakie medium płynie w instalacji,
- czy producent zaleca taśmę PTFE, pastę uszczelniającą czy montaż bez dodatkowego uszczelniacza,
- czy korpus wytrzyma dociągnięcie kluczem.
Przeczytaj również: Skrętka ekranowana U/FTP - Jak uniknąć błędów i zyskać stabilną sieć?
Jak montuję NPT w praktyce
W hydraulice nie ufam samemu opisowi na pudełku, tylko zestawiam oznaczenie z wymiarem rzeczywistym. Najpierw sprawdzam średnicę i TPI, potem dobieram uszczelnienie, a na końcu kontroluję, czy połączenie łapie prawidłowy opór bez przeciągania. To ostatnie ma większe znaczenie, niż wielu osobom się wydaje, bo NPT uszczelnia się przez kontakt stożka i docisk, a nie przez przypadkowe „dokręcenie do końca”.
Takie podejście prowadzi już prosto do porównania z innymi systemami, które wyglądają podobnie tylko z daleka.
NPT, BSP i NPTF różnią się bardziej, niż widać na pierwszy rzut oka
W polskich warsztatach i na budowach najczęściej myli się NPT z BSP, bo średnice bywają zbliżone, a złączka potrafi „złapać” na kilka zwojów. To jednak nie znaczy, że połączenie będzie szczelne. Nie mieszam tych systemów, dopóki nie mam pewności co do profilu, skoku i sposobu uszczelniania.
| Cecha | NPT | BSP/BSPT | NPTF |
|---|---|---|---|
| Profil | Stożkowy, 60° | Inny profil, zwykle 55° w rodzinie BSP | Stożkowy, 60° |
| Uszczelnienie | Zwykle uszczelniacz do gwintów lub taśma PTFE | Zależy od wersji i całego systemu przyłącza | Dryseal, czyli ciaśniejsze dopasowanie pod szczelność metal-metal |
| Zamienność | Tylko z NPT | Nie traktować jako zamienne z NPT | Nie zakładać pełnej zamienności z NPT |
| Typowe zastosowanie | USA, adaptery, osprzęt hydrauliczny z rynku amerykańskiego | Europa i wiele urządzeń spotykanych na naszym rynku | Aplikacje wymagające bardzo szczelnego połączenia |
NPTF, opisany w ASME B1.20.3, to wariant dryseal, czyli przygotowany do bardzo szczelnego połączenia bez klasycznego uszczelnienia. W praktyce traktuję go jako osobny standard, nawet jeśli na pierwszy rzut oka wygląda podobnie do NPT. Gdy klient przynosi element z importu, właśnie tutaj najczęściej wychodzi różnica między „pasuje na sucho” a „faktycznie będzie trzymać ciśnienie”.
Po tym porównaniu łatwo już wskazać błędy, które najczęściej kończą się sączeniem albo uszkodzeniem połączenia.
Najczęstsze błędy przy montażu, które psują szczelność
- Mylenie nominalnego rozmiaru z rzeczywistą średnicą. Zapis 1/4 NPT nie oznacza, że zewnętrzna średnica ma 1/4 cala.
- Mieszanie NPT i BSP. Gwint może wejść na kilka zwojów, ale to nie wystarcza do bezpiecznej pracy pod ciśnieniem.
- Przeciąganie kluczem. Za mocny docisk potrafi uszkodzić stożek, zdeformować gniazdo albo wywołać pęknięcie w cienkościennym korpusie.
- Złe uszczelnienie. Taśma PTFE i pasta nie są uniwersalne - muszą pasować do medium, temperatury i zaleceń producenta.
- Ignorowanie stanu gwintu. Zadziory, korozja i uszkodzone krawędzie zmieniają sposób zazębienia i skracają realną strefę uszczelnienia.
- Oparcie się tylko na suwmiarce. Przy NPT sama średnica nie wystarczy, bo skok i stożek są równie ważne jak wymiar zewnętrzny.
Jeżeli połączenie ma pracować pod ciśnieniem, wolę poświęcić kilka minut na sprawdzenie gwintu niż później szukać źródła sączenia w gotowej instalacji. To oszczędza czas, uszczelniacz i nerwy, a w hydraulice siłowej bywa po prostu tańsze od kolejnej naprawy. Z tych zasad wynika już ostatnia rzecz: jak podejść do zakupu i odbioru złączek bez zbędnych pomyłek.
Co zabieram z tej tabeli do codziennej pracy
Jeśli mam wyciągnąć z tematu jedną praktyczną zasadę, to tę: najpierw identyfikuję standard, potem rozmiar, a dopiero na końcu sposób uszczelnienia. Takie podejście działa w warsztacie, przy montażu na budowie i przy zamawianiu adapterów do importowanych maszyn.
- Do szybkiej identyfikacji biorę pod uwagę OD, TPI i stożek 1:16.
- Do wykonania gniazda sprawdzam wiertło pod gwint i minimalną długość zazębienia.
- Do uszczelnienia dobieram materiał zgodny z medium i zaleceniem producenta.
- Do wymiany złączki porównuję cały system, a nie tylko to, czy element wkręca się na kilka zwojów.
Tak czytam NPT w praktyce: jako gwint, który wygląda prosto na kartce, ale wymaga dyscypliny przy doborze. Jeśli trzymasz się tych liczb i nie mieszasz standardów, połączenie jest przewidywalne i dużo łatwiejsze do opanowania niż przy przypadkowym dopasowywaniu elementów.
