Hydrauliczny elektrozawór wydaje się drobnym elementem, ale gdy wiesz, jak działa elektrozawór, łatwiej ocenić, czy układ będzie pracował pewnie i przewidywalnie. To właśnie od niego zależy szybkie i powtarzalne sterowanie ruchem w wielu maszynach budowlanych, podnośnikach i układach automatyki. W tym tekście pokazuję, z czego taki zawór się składa, jak pracuje po podaniu napięcia, jakie ma odmiany i na co uważać przy doborze oraz serwisie.
Najważniejsze rzeczy o elektrozaworze hydraulicznym
- Elektrozawór nie wytwarza ciśnienia, tylko steruje kierunkiem i dostępem przepływu oleju.
- Po podaniu napięcia cewka elektromagnetyczna przesuwa element wewnętrzny zaworu i zmienia połączenie kanałów.
- W hydraulice najczęściej spotyka się zawory 2/2, 3/2, 4/2 i 4/3 oraz wersje normalnie zamknięte i normalnie otwarte.
- Do zwykłego przełączania nadaje się zawór elektromagnetyczny, ale do płynnej regulacji lepszy bywa zawór proporcjonalny.
- Najczęstsze problemy wynikają z zabrudzonego oleju, złego napięcia zasilania i zacinającego się suwaka.
- Przy doborze liczą się: ciśnienie, przepływ, napięcie cewki, stopień ochrony i warunki pracy w terenie.
Co robi elektrozawór w układzie hydraulicznym
Najprościej mówiąc, elektrozawór hydrauliczny to zawór, którego położenie zmienia cewka elektromagnetyczna. W praktyce w hydraulice bardzo często jest to rozdzielacz elektromagnetyczny, czyli element sterujący kierunkiem przepływu oleju. Nie odpowiada on za wytwarzanie ciśnienia - tę pracę wykonuje pompa - ale decyduje, gdzie olej ma popłynąć i co ma się wtedy poruszyć.

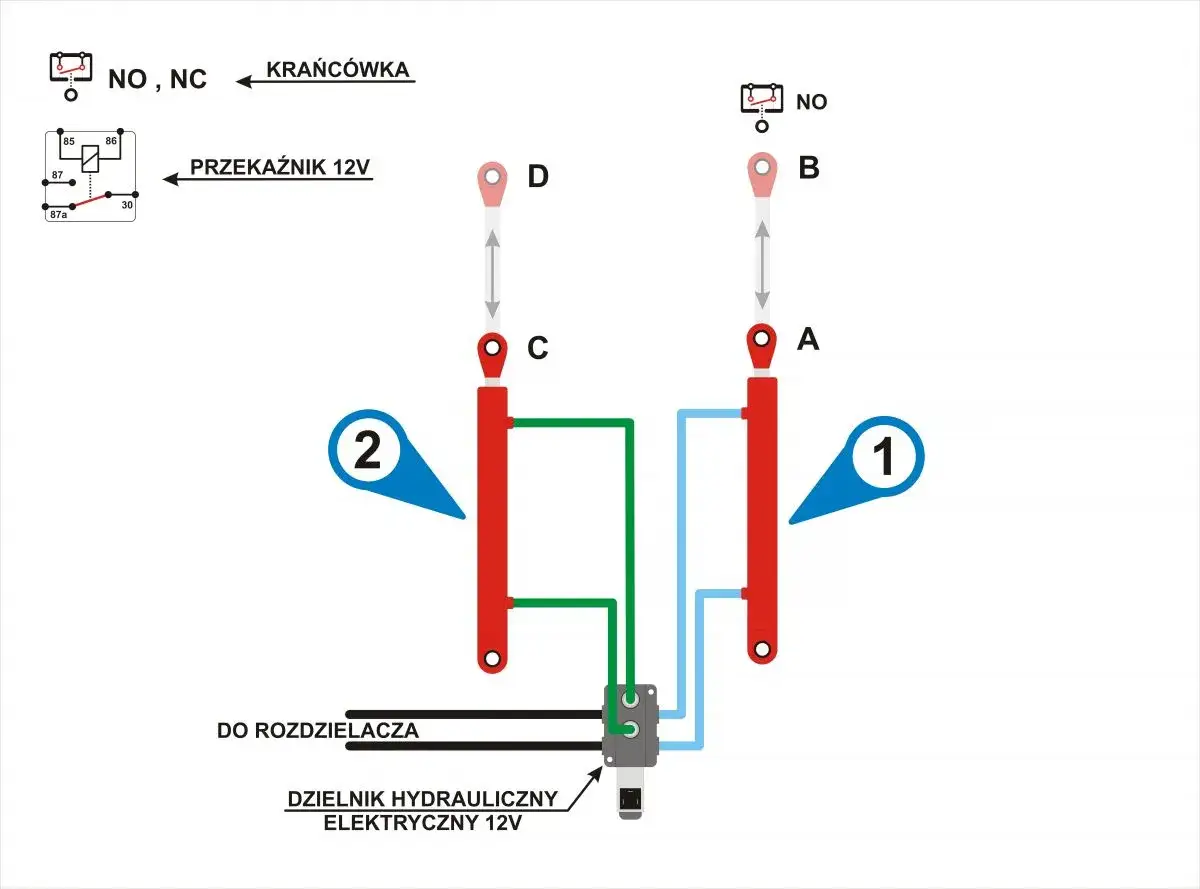

Dzięki temu sygnał elektryczny może uruchomić siłownik, zatrzymać go, przełączyć kierunek pracy albo odciążyć fragment układu. Spotykam takie rozwiązania w maszynach budowlanych, prasach, podnośnikach, chwytakach i prostych układach automatyki. Gdy zasilanie znika, zawór zwykle wraca do położenia spoczynkowego, więc zachowanie układu jest przewidywalne także wtedy, gdy pojawia się problem z elektryką. To prowadzi już do pytania, co dokładnie dzieje się wewnątrz obudowy.
Jak przebiega ruch wewnątrz zaworu
Najważniejsza jest kolejność zdarzeń. Nie trzeba znać każdego detalu konstrukcyjnego, ale warto rozumieć podstawowy mechanizm.
- Na cewkę trafia napięcie, najczęściej 24 V DC albo 230 V AC.
- W cewce powstaje pole magnetyczne, które przyciąga rdzeń lub armaturę.
- Rdzeń porusza suwakiem, czyli wewnętrznym elementem sterującym kanałami przepływu, albo otwiera mały zawór pilotowy.
- Zmienia się połączenie kanałów P, T, A i B, czyli dopływu, spływu i wyjść roboczych.
- Po odcięciu zasilania sprężyna albo ciśnienie powrotne odsyła element do pozycji wyjściowej.
W zaworach bezpośrednich cewka rusza element roboczy od razu, więc reakcja jest szybka. W wersjach pośrednich elektromagnes uruchamia tylko stopień sterujący, a główny suwak przemieszcza się dzięki ciśnieniu oleju. Taki układ lepiej znosi większe przepływy, ale zwykle działa trochę wolniej. To właśnie ten podział najczęściej tłumaczy, dlaczego dwa podobne zawory zachowują się zupełnie inaczej.
Jeśli chcesz trafnie ocenić urządzenie, musisz jeszcze rozróżnić jego podstawowy typ i sposób połączenia portów.

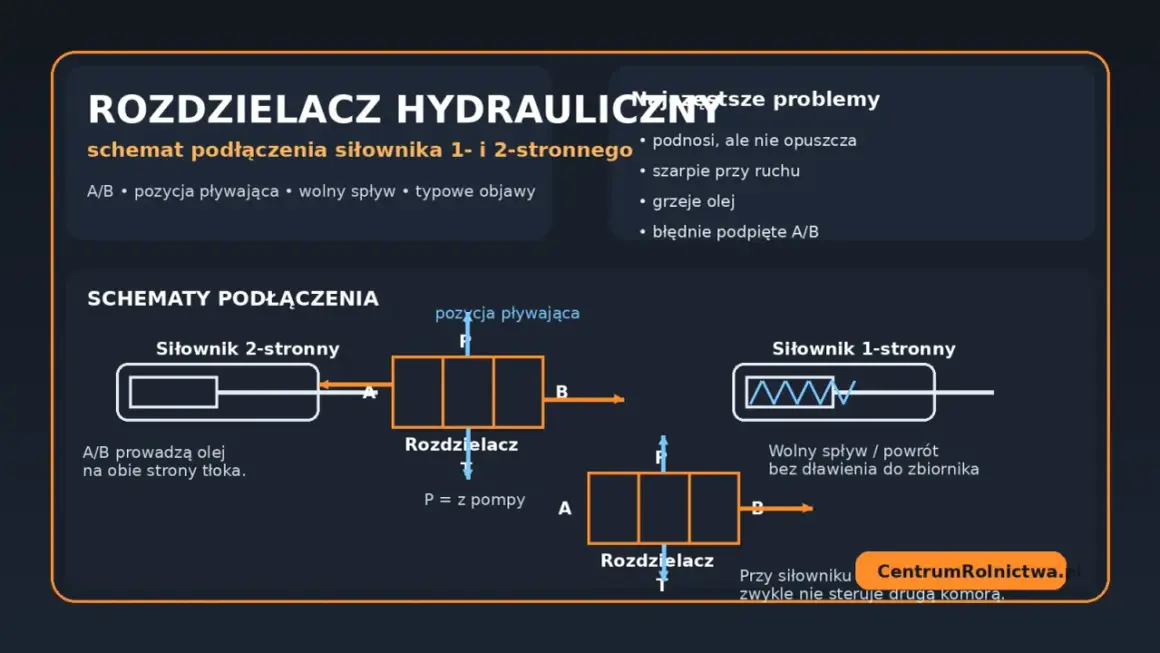

Jakie konstrukcje spotyka się najczęściej
W hydraulice najczęściej patrzę na dwie rzeczy: liczbę dróg przepływu i położenie spoczynkowe. To od nich zależy, czy zawór tylko odcina olej, czy też steruje ruchem siłownika w kilku kierunkach.
| Typ | Co robi | Gdzie ma sens | O czym pamiętać |
|---|---|---|---|
| 2/2 | Otwiera albo zamyka jeden tor przepływu | Proste odcinanie zasilania, blokady, zabezpieczenia | Najbardziej zero-jedynkowy wariant |
| 3/2 | Przełącza między zasilaniem, wyjściem i spływem | Siłowniki jednostronnego działania | Dobrze sprawdza się tam, gdzie ruch powrotny robi sprężyna lub ciężar |
| 4/2 | Zmienia kierunek przepływu między dwoma wyjściami | Siłowniki dwustronne, proste układy robocze | Popularny wybór w maszynach, bo daje dwa stany pracy |
| 4/3 | Ma trzy położenia, w tym pozycję środkową | Układy wymagające zatrzymania, odciążenia albo luzu w środku | Pozycja neutralna może być zamknięta, otwarta lub pływająca |
Do tego dochodzi jeszcze wybór między normalnie zamkniętym a normalnie otwartym. W pierwszym wariancie bez prądu przepływ jest zablokowany, w drugim - otwarty. W praktyce to nie jest detal katalogowy, tylko decyzja o tym, co układ zrobi w razie zaniku napięcia. W zaworach 4/3 pozycja neutralna bywa też używana do odciążenia pompy, co zmniejsza grzanie oleju i straty energii. Następny krok to już dopasowanie zaworu do realnych warunków pracy.
Gdzie elektrozawór sprawdza się najlepiej, a gdzie trzeba uważać
Największą zaletą takiego rozwiązania jest szybkie i zdalne sterowanie. W maszynach budowlanych pozwala uruchamiać sekcje robocze z kabiny, w podnośnikach i stołach roboczych ułatwia automatyzację, a w układach dociskowych daje powtarzalność, której nie zapewni zwykła dźwignia. W wielu zastosowaniach to po prostu najsensowniejszy kompromis między ceną, szybkością i prostotą.
Granice zaczynają się tam, gdzie oczekujesz precyzyjnej regulacji przepływu. Zawór elektromagnetyczny świetnie nadaje się do przełączania, ale nie do płynnego dozowania oleju. Jeśli potrzebujesz bezstopniowej kontroli prędkości siłownika, zwykle wchodzi w grę zawór proporcjonalny albo inny element regulacyjny. To częsty błąd: próba użycia zwykłego elektrozaworu do zadania, które wymaga regulacji, a nie tylko przełączenia.
Jest też kilka warunków, które naprawdę robią różnicę w trwałości: czystość oleju, stabilne zasilanie, temperatura pracy i właściwy dobór lepkości medium. Brud w układzie potrafi zablokować suwak szybciej, niż wielu użytkowników się spodziewa, a zbyt słabe zasilanie powoduje, że cewka klika, ale zawór nie przełącza się do końca. To prowadzi wprost do pytania, jak dobrać odpowiedni model, żeby nie kupić elementu na oko.
Jak dobrać zawór do konkretnego układu
Ja zaczynam od trzech rzeczy: ciśnienia roboczego, wymaganego przepływu i warunków środowiskowych. Dopiero potem patrzę na napięcie cewki i typ połączeń, bo sam gwint czy ładna karta katalogowa nic nie dają, jeśli zawór jest za słaby albo zbyt wolny dla danego układu.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Napięcie cewki | 12 V DC, 24 V DC, 230 V AC lub inne zgodne z instalacją | Niekompatybilne zasilanie oznacza brak działania albo uszkodzenie |
| Przepływ | Średnica, charakterystyka i dopuszczalny zakres przepływu | Za mały zawór dusi układ, za duży może działać nerwowo |
| Ciśnienie | Maksymalne ciśnienie robocze i ciśnienie sterowania | Zawór musi wytrzymać realne obciążenia, nie tylko nominalne parametry |
| Położenie spoczynkowe | NC, NO albo pozycja środkowa | Decyduje o zachowaniu układu po zaniku zasilania |
| Stopień ochrony | Odporność na pył, wodę i wstrząsy | Na placu budowy i w maszynach terenowych to nie jest kosmetyka |
| Serwis i montaż | Dostęp do cewki, ręczne przesterowanie, łatwość wymiany | Skraca przestoje, gdy trzeba sprawdzić układ w terenie |
W trudniejszych warunkach szukałbym wersji o podwyższonej odporności na wilgoć i pył, zwykle co najmniej IP65, a w bardziej narażonych punktach nawet IP67. W układach mobilnych najczęściej wybierałbym zasilanie 24 V DC, bo lepiej pasuje do maszyn z instalacją pokładową. W stacjonarnych agregatach hydraulicznych często spotyka się 230 V AC. Jeśli jednak chcesz uniknąć problemów serwisowych, równie ważne jak sam zawór są filtracja i czystość oleju. Następny temat to właśnie symptomy, które zdradzają, że układ zaczyna pracować nie tak, jak powinien.
Najczęstsze awarie i sygnały ostrzegawcze
W praktyce większość problemów z elektrozaworami nie wynika z elektroniki jako takiej, tylko z bardzo przyziemnych rzeczy: zabrudzenia, luzów na złączach, przegrzania cewki albo zużycia elementów ruchomych. Poniżej zestawiam objawy, które widzę najczęściej.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Cewka się nagrzewa, ale zawór nie przełącza | Brak napięcia pod obciążeniem, uszkodzona cewka, zablokowany rdzeń | Zasilanie, wtyczkę, opór cewki, ruch mechaniczny |
| Słychać klik, ale siłownik nie reaguje | Zabrudzony suwak, zbyt niskie ciśnienie, problem po stronie hydrauliki | Filtr, olej, ciśnienie w układzie, drożność kanałów |
| Ruch jest powolny lub szarpany | Zła lepkość oleju, zapowietrzenie, zbyt mały przepływ | Temperaturę oleju, odpowietrzenie, dobór zaworu |
| Układ nie trzyma pozycji | Przecieki wewnętrzne, zużyte gniazdo lub uszczelnienia | Stan elementów uszczelniających i suwaka |
| Awaria pojawia się losowo | Luźne połączenia elektryczne albo niestabilne zasilanie | Złącza, przewody, zabezpieczenia, spadki napięcia |
Jeśli miałbym wskazać jedną rzecz, od której warto zacząć diagnostykę, byłaby to filtracja. Brudny olej nie zawsze daje natychmiastowy objaw, ale bardzo często skraca życie całego układu i powoduje zacinanie suwaka. To dobry moment, żeby zebrać najważniejsze wnioski i domknąć temat praktycznie.
Co zapamiętać, zanim zamkniesz temat przy swoim układzie
Elektrozawór hydrauliczny nie jest skomplikowany sam w sobie, ale wymaga poprawnego otoczenia: właściwego napięcia, czystego oleju, sensownego przepływu i dobrze dobranego sposobu powrotu do pozycji spoczynkowej. Najlepszy zawór to nie ten najmocniejszy, tylko ten, który pasuje do konkretnego układu i sposobu pracy maszyny.
- Jeśli potrzebujesz tylko otwarcia albo odcięcia przepływu, wybierz prostą konstrukcję 2/2.
- Jeśli układ ma sterować siłownikiem, sprawdź, czy potrzebujesz 3/2, 4/2 czy 4/3.
- Jeśli wymagasz płynnej regulacji prędkości, rozważ zawór proporcjonalny zamiast zwykłego elektrozaworu.
- Jeśli pracujesz w kurzu, wilgoci i wstrząsach, nie oszczędzaj na ochronie cewki i jakości złączy.
Kiedy rozumiesz już, jak działa elektrozawór, łatwiej odróżnić prostą awarię elektryczną od problemu stricte hydraulicznego i nie tracić czasu na przypadkową wymianę części. W dobrze zaprojektowanym układzie to element niewidoczny na pierwszy rzut oka, ale właśnie on bardzo często decyduje o tym, czy maszyna pracuje pewnie, czy zaczyna sprawiać kłopoty po kilku miesiącach.
