Ekranowanie skrętki ma znaczenie tam, gdzie liczy się stabilny link, odporność na zakłócenia i przewidywalny montaż. Konstrukcja z folią na każdej parze, czyli U/FTP, jest dziś częstym wyborem w instalacjach wyższej klasy, ale jej skuteczność zależy nie tylko od kabla, lecz także od osprzętu, prowadzenia trasy i sposobu zakończenia. W tym artykule pokazuję, jak działa taka skrętka, kiedy naprawdę warto po nią sięgnąć i gdzie najłatwiej popełnić błąd.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem skrętki ekranowanej
- Każda para ma własną folię, więc kabel lepiej radzi sobie z przesłuchami i zakłóceniami niż zwykła skrętka bez ekranowania.
- Największy sens ma w gęstych trasach, przy kablach zasilających, w pomieszczeniach technicznych i przy mocniejszym PoE.
- Samo ekranowanie nie wystarczy, jeśli gniazda, patch panel i patchcordy nie tworzą jednego, spójnego toru.
- W spokojnym środowisku domowym albo w krótkiej trasie taki kabel bywa po prostu nadmiarem możliwości i kosztu.
- W instalacjach klasy Cat 6A to popularny wariant, ale wymaga staranniejszego zakończenia niż UTP.

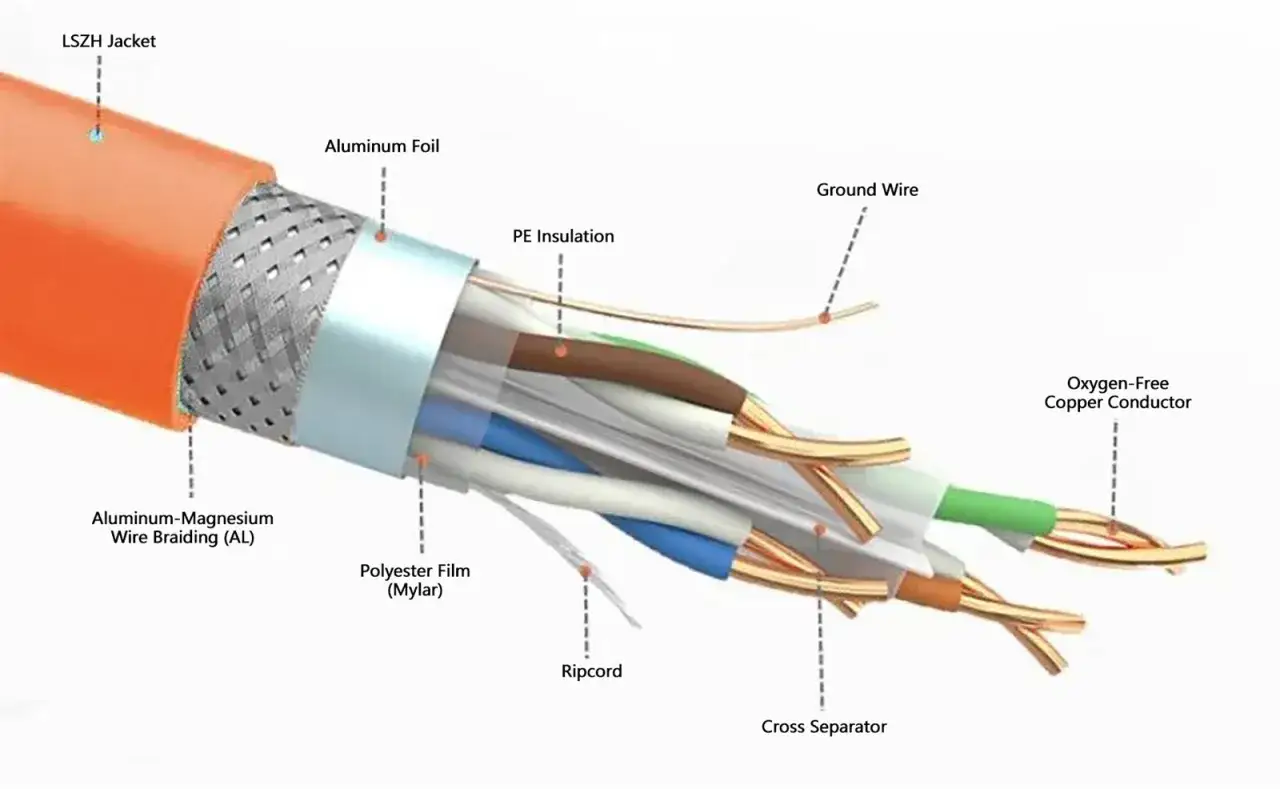

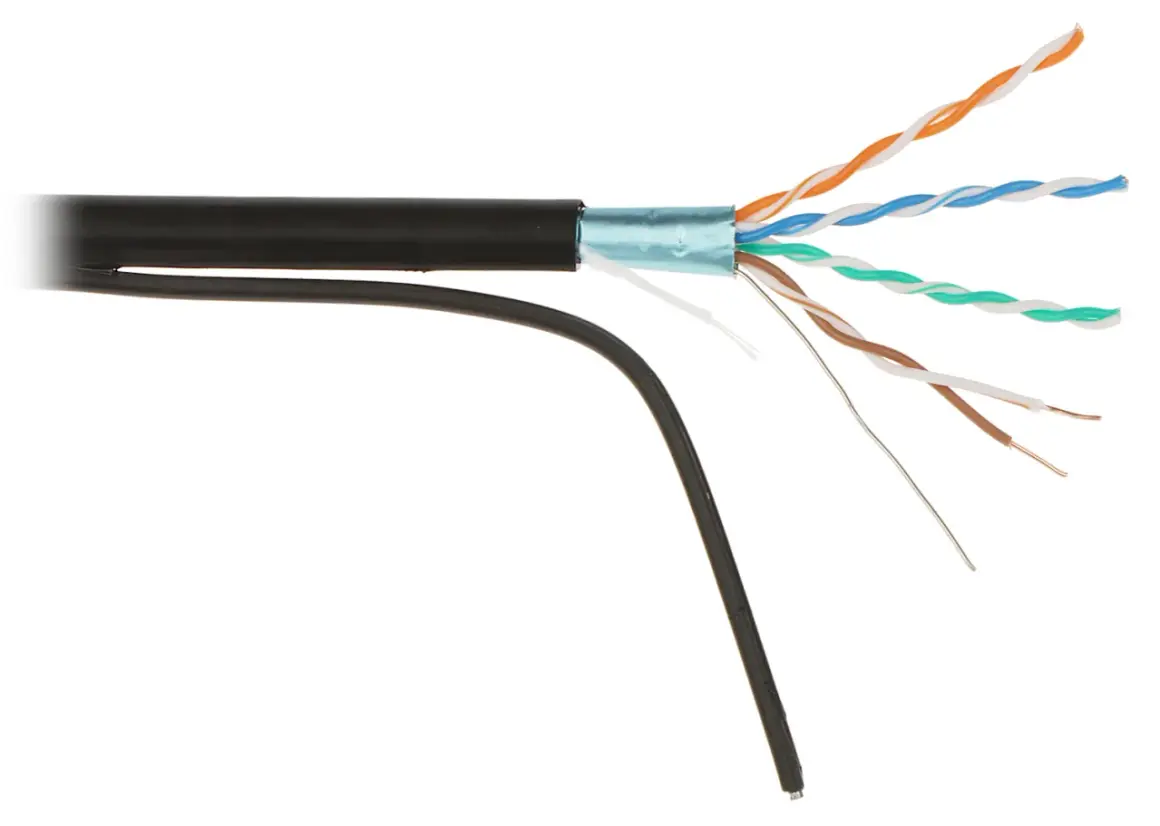

Jak działa ta konstrukcja i co daje folia na każdej parze
Najprościej mówiąc, każda para przewodów dostaje własną warstwę folii, więc sygnał z jednej pary trudniej wchodzi w drugą. To pomaga ograniczyć przesłuchy wewnętrzne i daje większą odporność na zakłócenia z otoczenia, zwłaszcza gdy trasa biegnie obok zasilania albo jest mocno zagęszczona.
Ja patrzę na to tak: ten typ kabla nie robi cudów sam z siebie, ale dobrze ustawiony tor potrafi pracować wyraźnie stabilniej niż zwykła skrętka bez ekranowania. W praktyce takie przewody najczęściej spotykam w wyższych kategoriach, gdzie projekt zakłada większy margines na jakość transmisji, na przykład w klasie EA i w instalacjach 500 MHz. To właśnie dlatego najlepiej czuje się tam, gdzie otoczenie jest trudniejsze.
Gdzie taka skrętka ma największy sens
Najbardziej cenię ją w miejscach, gdzie kabel biegnie blisko źródeł zakłóceń albo jest upakowany w dużych wiązkach. W budynkach i obiektach technicznych to nie jest teoria, tylko codzienność.
- Szafy i piony kablowe - tam obok siebie często biegną zasilanie, sterowanie i sieć, więc porządek w ekranowaniu ma realne znaczenie.
- Pomieszczenia techniczne - oprawy LED, zasilacze, automatyka budynkowa i sterowniki w jednym otoczeniu potrafią wprowadzać sporo szumu.
- Trasy PoE - przy większym obciążeniu liczy się nie tylko sygnał, ale też stabilność całego toru i przewidywalność pracy w wiązce.
- Modernizowane obiekty - gdy nie da się już idealnie odseparować sieci od innych instalacji, ekran pomaga odzyskać margines bezpieczeństwa.
Nie traktuję jednak takiej konstrukcji jako obowiązkowej wszędzie. Jeśli trasa jest krótka, otoczenie spokojne, a celem jest zwykły port do biurka, prostszy kabel może dać ten sam efekt przy mniejszym koszcie i łatwiejszym serwisie. Żeby nie kupować w ciemno, trzeba jeszcze umieć odczytać oznaczenie.
Jak rozumieć oznaczenia ekranowania skrętki
Ja zawsze zaczynam od lektury samego symbolu, bo już on mówi, czy kabel ma ekran zbiorczy, ekrany na parach czy oba rozwiązania naraz. To ważne, bo marketingowe opisy potrafią mieszać skróty, a w praktyce liczy się dokładna konstrukcja.
| Oznaczenie | Budowa | Co daje | Gdzie się sprawdza |
|---|---|---|---|
| U/UTP | brak ekranowania | prosty montaż i najniższy koszt | krótkie, spokojne trasy w mieszkaniach i biurach |
| F/UTP | jeden ekran zbiorczy z folii | dobra ochrona całej wiązki | standardowe instalacje strukturalne, gdzie rosną zakłócenia od otoczenia |
| U/FTP | osobna folia na każdej parze | mocna redukcja przesłuchów i dobra praca w gęstej wiązce | Cat 6A, punkty o większej podatności na zakłócenia, tor wymagający większej stabilności |
| S/FTP | folia na parach i dodatkowy ekran zbiorczy | najwyższa odporność na zakłócenia | serwerownie, przemysł, najbardziej wymagające odcinki |
W praktyce nie patrzę wyłącznie na literę w nazwie. Sprawdzam jeszcze cały tor: patch panel, gniazdo, patchcord i sposób połączenia ekranu, bo dopiero wtedy kabel pracuje tak, jak obiecuje katalog. A skoro konstrukcja jest już jasna, warto przejść do montażu, bo tam najłatwiej stracić większość zysku z ekranowania.
Na co uważać przy montażu i zakończeniu
Przy ekranowanej skrętce detale robią większą różnicę niż przy zwykłym UTP. Z mojego doświadczenia wynika, że większość problemów nie bierze się z samego kabla, tylko z niedokładnego zakończenia albo z mieszania elementów z różnych systemów.
- Dobieram osprzęt ekranowany od początku do końca - kabel, keystone, patch panel i patchcord powinny tworzyć jeden tor, a nie przypadkową mieszankę.
- Nie rozplątuję par za długo - im krótszy odcinek bez skrętu, tym lepiej dla parametrów transmisji.
- Układam folię tak, by kontakt ze złączem był ciągły - chodzi o pełny styk dookoła, a nie o przypadkowe dotknięcie w jednym punkcie.
- Dbam o promień gięcia - taki kabel bywa sztywniejszy i gorzej znosi ciasne łuki w korytach i szafach.
- Sprawdzam link po zakończeniu - samo „zadziałało po wpięciu” nie mówi nic o jakości; przy ważnych trasach potrzebny jest test parametrów.
W instrukcjach producentów widać to bardzo wyraźnie: liczy się nie tylko sama końcówka, ale też sposób ułożenia folii i zachowanie ciągłości ekranu przy złączu. To właśnie dlatego poprawne zarobienie potrafi zadecydować o tym, czy tor będzie stabilny, czy tylko „jakoś przejdzie” test podstawowy. Stąd już tylko krok do pytania, kiedy dopłata do lepszego ekranowania naprawdę się zwraca.
Kiedy dopłata do lepszego ekranowania ma sens
Nie traktuję ekranowania jak automatycznej premii do każdej instalacji. Patrzę na otoczenie, długość trasy, gęstość okablowania i to, czy sieć ma pracować w warunkach spokojnych, czy wymagających.
- Warto dopłacić, gdy kabel biegnie blisko zasilania, urządzeń przemysłowych, sterowników lub silnych źródeł zakłóceń.
- Warto dopłacić, gdy w jednej wiązce jest dużo kabli, a stabilność transmisji ma być przewidywalna przez lata.
- Warto dopłacić, gdy projekt zakłada szybszą sieć, większą wrażliwość na błędy i większe obciążenie PoE.
- Nie warto dopłacać na siłę, gdy trasa jest krótka, prosta i odseparowana od reszty instalacji.
Moim zdaniem najgorszy błąd to kupowanie „najmocniejszego” kabla bez analizy całego układu. Czasem lepszy efekt daje dobrze poprowadzona, prostsza instalacja niż droższy przewód źle zakończony. Zanim zamknę temat, sprawdzam jeszcze kilka konkretnych rzeczy przed zakupem i odbiorem.
Co sprawdzam przed zakupem i odbiorem instalacji
Jeśli mam odebrać instalację bez późniejszych niespodzianek, patrzę nie tylko na nazwę kabla, ale na cały komplet techniczny. To podejście oszczędza czas, pieniądze i poprawki po uruchomieniu sieci.
- Czy kategoria kabla pasuje do planowanej sieci - opis handlowy nie zastępuje realnych parametrów transmisji.
- Czy cały tor jest ekranowany - sam kabel nie wystarczy, jeśli osprzęt po drodze przerywa ciągłość ekranu.
- Czy trasa nie biegnie zbyt blisko źródeł zakłóceń - ekran pomaga, ale nie naprawia złego prowadzenia kabla.
- Czy zakończenie odpowiada instrukcji producenta - poprawny styk ekranu i porządek w parze są ważniejsze niż szybki montaż.
- Czy kabel zmieści się w prowadzeniu i nie będzie zbyt mocno zginany - w ciasnych korytach i szafach sztywność ma znaczenie.
- Czy spełnione są też wymagania budowlane - ekranowanie nie zastępuje klasy reakcji na ogień ani innych wymagań dla instalacji w budynku.
Jeżeli patrzę na inwestycję budowlaną albo większą modernizację, zaczynam właśnie od tych punktów. Sam typ ekranu jest ważny, ale dopiero spójny projekt trasy, osprzętu i odbioru decyduje o tym, czy sieć będzie stabilna przez lata.
