Siłownik dwustronnego działania to rozwiązanie, które daje kontrolę nad ruchem w obu kierunkach, a w praktyce oznacza większą precyzję, lepszą powtarzalność i szersze możliwości zastosowania w hydraulice oraz pneumatyce. W tym artykule pokazuję, jak taki napęd pracuje, z czego się składa, kiedy lepiej wybrać wersję pneumatyczną, a kiedy hydrauliczną, oraz na co zwrócić uwagę przy doborze i eksploatacji w maszynach budowlanych.
Najważniejsze informacje w kilku punktach
- Ruch w obu kierunkach powstaje dzięki naprzemiennemu zasilaniu dwóch komór cylindra.
- W suwie powrotnym siła jest zwykle mniejsza niż przy wysuwie, bo tłoczysko zabiera część powierzchni roboczej.
- Pneumatyka jest prostsza i szybsza, hydraulika daje większą siłę oraz lepszą kontrolę pod dużym obciążeniem.
- Do budownictwa najczęściej trafiają siłowniki pracujące w koparkach, ładowarkach, podnośnikach, podporach i osprzęcie roboczym.
- Przy doborze liczą się skok, średnica tłoka, średnica tłoczyska, ciśnienie, sposób mocowania i warunki pracy.
- Najczęstsze awarie wynikają z zabrudzenia medium, nieszczelności, złego ustawienia osi i przeciążania układu.
Jak działa napęd tłokowy z dwiema komorami
W najprostszym ujęciu chodzi o cylinder z tłokiem, który ma dwie komory robocze. Gdy medium robocze trafia do jednej strony tłoka, tłoczysko wysuwa się; gdy zasilana jest druga strona, ruch odwraca się i tłoczysko wraca. To właśnie odróżnia ten typ napędu od konstrukcji, w których powrót wymusza sprężyna, ciężar albo inny element zewnętrzny.
W praktyce ważny jest jeden szczegół: siła nie jest identyczna w obu kierunkach. Po stronie tłoczyska powierzchnia czynna jest mniejsza, więc przy tym samym ciśnieniu suwu powrotnego nie da się uzyskać takiej samej siły jak przy wysuwie. To nie wada, tylko normalna cecha konstrukcyjna, którą trzeba uwzględnić przy obliczeniach.
Jeśli liczę orientacyjną siłę, korzystam z prostego wzoru: F = p × S. W pneumatyce i hydraulice daje on dobry punkt wyjścia, ale trzeba pamiętać o stratach na tarcie, spadkach ciśnienia i oporach w prowadzeniu. W praktyce rzeczywista siła będzie niższa od teoretycznej, czasem wyraźnie niższa przy pracy szybkiej lub przy słabej jakości zasilania.
Warto też odróżnić trzy rzeczy: ciśnienie, siłę i prędkość. Ciśnienie decyduje o potencjale napędu, siła o tym, co on rzeczywiście pchnie lub pociągnie, a prędkość zależy przede wszystkim od przepływu medium. To dlatego dwa siłowniki o podobnym rozmiarze mogą zachowywać się zupełnie inaczej w tej samej maszynie. Następnie warto spojrzeć na samą budowę, bo to ona w dużej mierze przesądza o trwałości układu.
Z czego składa się ten napęd i co wpływa na jego trwałość

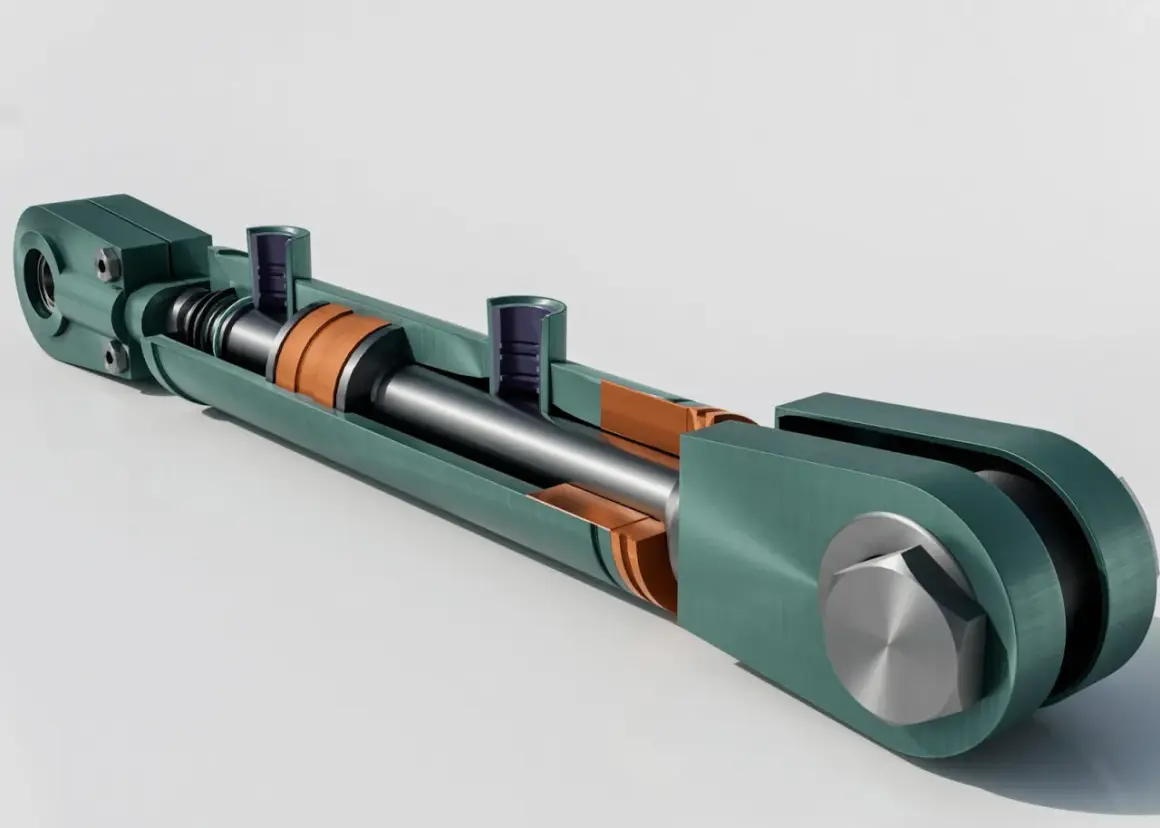

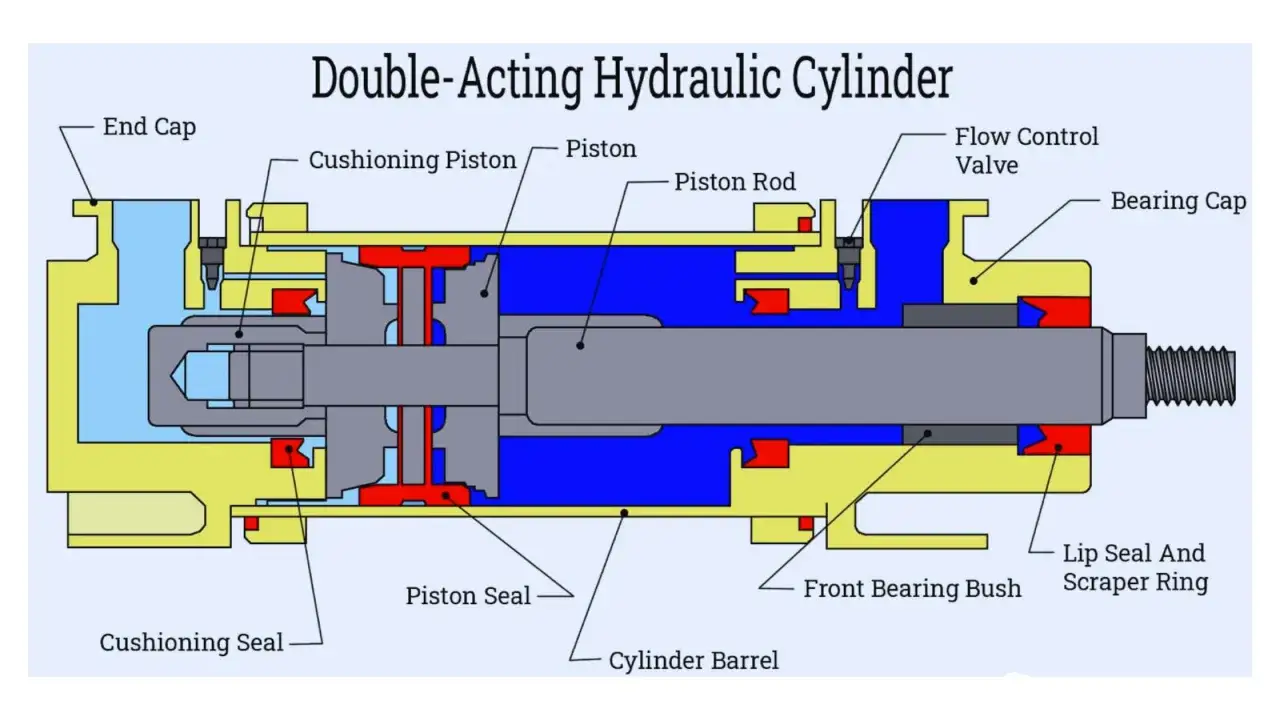

Najważniejsze elementy są pozornie proste, ale każdy z nich ma znaczenie. Cylinder prowadzi ruch, tłok rozdziela komory, tłoczysko przenosi siłę na zewnątrz, a uszczelnienia odpowiadają za szczelność i kulturę pracy. Do tego dochodzą pokrywy, króćce przyłączeniowe, prowadzenie tłoczyska oraz często amortyzacja końcowa.
| Element | Rola w układzie | Na co zwracam uwagę przy ocenie stanu |
|---|---|---|
| Tłok | Oddziela komory i zamienia ciśnienie medium w ruch liniowy | Zużycie uszczelnień, luz, objawy przecieku wewnętrznego |
| Tłoczysko | Przenosi siłę na maszynę lub osprzęt | Rysy, korozja, wygięcie, uszkodzenie powierzchni chromowanej |
| Uszczelnienia | Zapobiegają ucieczce medium i spadkowi sprawności | Wyciek zewnętrzny, spadek siły, nierówny ruch |
| Pokrywy i korpus | Usztywniają całość i wyznaczają tor pracy | Pęknięcia, odkształcenia, ślady po przeciążeniu |
| Amortyzacja końcowa | Wyhamowuje tłok przed końcem skoku | Stuki, odbicia, hałas przy dojeździe do końca |
W siłownikach pneumatycznych często spotyka się standardy wymiarowe, takie jak ISO 15552. To ważne, bo ułatwia zamienność między producentami i skraca czas serwisu. W hydraulice z kolei mocniejszy nacisk kładzie się na odporność na obciążenia, jakość powłoki tłoczyska i dobór uszczelnień do ciśnienia oraz temperatury. I właśnie dlatego następny krok to porównanie pneumatyki z hydrauliką, bo od medium zależy więcej, niż wielu osobom się wydaje.
Pneumatyka czy hydraulika w praktyce
Jeśli temat dotyczy maszyny budowlanej, odpowiedź nie jest automatyczna. Pneumatyka kusi prostotą, czystością i szybkością, ale hydraulika wygrywa tam, gdzie potrzeba dużej siły, stabilności i pracy pod ciężkim obciążeniem. W skrócie: sprężone powietrze jest świetne do szybkich, lżejszych ruchów, a olej hydrauliczny do zadań ciężkich i precyzyjnych.
| Cecha | Pneumatyka | Hydraulika |
|---|---|---|
| Medium robocze | Sprężone powietrze | Olej hydrauliczny |
| Typowe ciśnienie pracy | Najczęściej około 6 bar, czasem nieco więcej zależnie od układu | Orientacyjnie 120-180 bar w małych układach mobilnych, 160-250 bar w maszynach przemysłowych, 300 bar i więcej w układach wysokociśnieniowych |
| Siła | Mniejsza, ale wystarczająca dla wielu zadań automatyki | Zdecydowanie większa, przydatna w ciężkich maszynach |
| Prędkość ruchu | Zwykle wysoka, dobrze znosi częste cykle | Zależna od przepływu, często bardziej kontrolowana |
| Czystość pracy | Lepsza, bo nie ma wycieków oleju | Wymaga większej dbałości o szczelność i serwis |
| Typowe zastosowanie | Automatyka, chwytaki, dociski, sterowanie zaworami | Koparki, ładowarki, podnośniki, wywrotki, osprzęt roboczy |
W praktyce nie chodzi o to, co jest „lepsze”, tylko co lepiej pasuje do zadania. Jeśli liczy się szybki cykl i umiarkowana siła, pneumatykę da się obronić. Jeśli pracujesz w błocie, pyle, przy dużej masie i zmiennym obciążeniu, hydraulika jest zwykle rozsądniejszym wyborem. Ten wybór najlepiej widać na konkretnych zastosowaniach, zwłaszcza w sprzęcie budowlanym.
Gdzie taki napęd sprawdza się najlepiej na budowie i w maszynach
W budownictwie siłowniki dwustronne spotyka się częściej, niż wielu użytkowników przypuszcza. W koparkach odpowiadają za ruch ramienia i łyżki, w ładowarkach za przechył osprzętu, w wywrotkach za podnoszenie skrzyni, a w maszynach pomocniczych za klapy, podpory i mechanizmy blokujące. W osprzęcie roboczym pracują też przy zaciskach, dociskach i ruchach precyzyjnych, które muszą działać powtarzalnie mimo kurzu i wstrząsów.
Ja szczególnie cenię te napędy tam, gdzie maszyna ma wykonywać ruch w jedną i drugą stronę pod obciążeniem, bez kombinowania ze sprężyną powrotną. Taki układ jest prostszy do sterowania i przewidywalniejszy pod względem czasu reakcji. To ważne przy pracy z łyżką, lemieszem, chwytakiem czy podporą, bo operator nie chce zgadywać, jak zachowa się osprzęt przy kolejnym cyklu.
Dobrym przykładem są też podpory i stabilizatory w maszynach mobilnych. W takich układach nie chodzi tylko o sam ruch, ale o utrzymanie pozycji pod obciążeniem. Tutaj hydraulika daje wyraźną przewagę, bo lepiej znosi siły zewnętrzne i pozwala utrzymać napór przez dłuższy czas. Następny krok jest więc naturalny: jak dobrać model, żeby nie kupić ani za słabego, ani niepotrzebnie przewymiarowanego rozwiązania.
Jak dobrać właściwy model do zadania
Przy doborze zaczynam od czterech rzeczy: skoku, średnicy tłoka, średnicy tłoczyska i ciśnienia roboczego. Dopiero potem patrzę na sposób mocowania, prędkość cyklu, temperaturę, zanieczyszczenia i ewentualną potrzebę amortyzacji. To pozwala uniknąć sytuacji, w której siłownik „na papierze” wygląda dobrze, ale w maszynie pracuje zbyt wolno, za lekko albo po prostu za krótko wytrzymuje.
- Skok ma odpowiadać rzeczywistemu zakresowi ruchu, z zapasem tylko tam, gdzie jest to potrzebne do bezpiecznego dojazdu.
- Średnica tłoka decyduje o sile, więc przy cięższych zadaniach nie wolno jej dobierać wyłącznie „na oko”.
- Średnica tłoczyska wpływa na odporność na wyboczenie i na siłę w suwie powrotnym.
- Mocowanie musi tolerować niewielkie odchyłki ustawienia, bo źle prowadzony siłownik szybko się zużywa.
- Prędkość pracy zależy od przepływu, więc sam wzrost ciśnienia nie załatwia sprawy.
- Warunki otoczenia decydują o rodzaju uszczelnień, powłoce tłoczyska i ochronie przed brudem.
Jeśli układ ma pracować po obu stronach z podobną siłą albo zbliżoną dynamiką, czasem trzeba rozważyć wersję z obustronnym tłoczyskiem. To jednak rozwiązanie bardziej specjalistyczne, cięższe i zwykle droższe, więc nie warto go wybierać z rozpędu. W praktyce najczęściej wystarcza zwykły siłownik jednostronnotłoczyskowy, o ile dobrze policzy się parametry i nie zignoruje oporów ruchu.
W hydraulice przydatne jest też proste założenie diagnostyczne: jeśli układ ma osiągnąć określoną siłę, ale ciśnienie rośnie zbyt wysoko lub zbyt nisko, problem często leży w przepływie, zaworach albo przeciekach wewnętrznych, a nie w samym siłowniku. I właśnie dlatego warto znać typowe błędy oraz objawy zużycia, bo one często pokazują źródło problemu szybciej niż rozbieranie całego układu.
Najczęstsze błędy i objawy zużycia, które widzę najczęściej
Największym błędem jest traktowanie siłownika jak elementu „bezobsługowego”. W praktyce zużywają go brud, przeciążenia, uderzenia końcowe, źle dobrane prędkości i nieosiowość montażu. Kiedy do tego dochodzą słabe uszczelnienia albo zanieczyszczony olej czy powietrze, awaria jest tylko kwestią czasu.| Objaw | Najczęstsza przyczyna | Co zwykle robię w pierwszej kolejności |
|---|---|---|
| Spadek siły | Przeciek wewnętrzny, spadek ciśnienia, zużyte uszczelnienia | Sprawdzam ciśnienie, szczelność i stan uszczelnień |
| Nierówny ruch | Zabrudzenie medium, zbyt mały przepływ, opory prowadzenia | Weryfikuję filtrację, dławienie i ustawienie osi |
| Wycieki przy tłoczysku | Uszkodzony zgarniacz lub uszczelnienie | Oceniam stan powierzchni tłoczyska i komplet uszczelnień |
| Stuki na końcu skoku | Brak amortyzacji lub jej złe ustawienie | Reguluję wyhamowanie końcowe albo ograniczam prędkość |
| Przegrzewanie układu | Zbyt duże dławienie, przeciążenie, zły dobór komponentów | Sprawdzam przepływ, zawory i rzeczywiste obciążenie |
Jeśli siłownik zaczyna pracować głośniej niż zwykle albo ruch traci płynność, nie ignoruję tego. Taki sygnał często pojawia się wcześniej niż poważny wyciek czy zatrzymanie maszyny. To dobry moment, by sprawdzić filtrację, stan uszczelek i geometrię montażu, zamiast czekać na pełną awarię. Na koniec zostaje jeszcze praktyczna checklista, którą warto mieć pod ręką przy zakupie lub serwisie.
Na co patrzę, gdy napęd ma pracować codziennie w trudnych warunkach
Jeżeli siłownik ma pracować w kurzu, błocie, niskiej temperaturze albo przy dużej liczbie cykli, nie skupiam się wyłącznie na cenie. Ważniejsze są trwałość powłoki tłoczyska, jakość uszczelnień, odporność na boczne obciążenia i możliwość serwisowania bez długiego przestoju. W maszynach budowlanych to zwykle daje większą oszczędność niż najtańszy zakup na start.
Przed wyborem sprawdzam jeszcze trzy rzeczy: czy przewidziano skuteczną amortyzację końcową, czy producent podaje realne parametry pracy, a także czy osprzęt montażowy nie wprowadzi niepotrzebnych naprężeń. Jeśli układ ma pracować w ciężkich warunkach przez lata, lepiej od razu dobrać element z zapasem i dobrą ochroną przed zabrudzeniem. To podejście jest po prostu tańsze w całym cyklu życia maszyny.
Siłownik dwustronny nie jest rozwiązaniem uniwersalnym w sensie „jedno do wszystkiego”, ale w hydraulice i pneumatyce należy do najbardziej praktycznych i przewidywalnych napędów. Gdy dobrze dobierzesz medium, skok, średnicę i sposób prowadzenia, dostajesz układ, który pracuje równo, bezpiecznie i bez zbędnych niespodzianek.
