W hydraulice to pozornie drobne detale najczęściej decydują o tym, czy połączenie będzie szczelne i trwałe. Porównanie mufa a nypel pokazuje właśnie taki praktyczny wybór: który element łączy dwa odcinki instalacji, kiedy lepiej sprawdza się redukcja, a kiedy ważniejszy jest typ gwintu, materiał i sposób uszczelnienia.
Najważniejsze różnice, które trzeba znać przed zakupem
- Mufa ma gwint wewnętrzny po obu stronach i łączy zwykle dwa elementy z gwintem zewnętrznym.
- Nypel ma gwint zewnętrzny po obu końcach i spina elementy z gwintem wewnętrznym.
- W praktyce o wyborze decydują nie tylko nazwy, ale też średnica, rodzaj gwintu, materiał i ciśnienie pracy.
- W instalacjach wodnych najczęściej spotkasz rozmiary 1/2", 3/4" i 1", ale zawsze trzeba sprawdzić oznaczenie na elemencie.
- Najwięcej problemów powoduje nie sam element, lecz błędny dobór gwintu albo niedbałe uszczelnienie.
Jak odróżnić mufę od nypla bez zgadywania
Najprościej patrzę na końce elementu. Mufa jest „gniazdem” dla gwintów zewnętrznych, a nypel działa odwrotnie: wystaje na zewnątrz i wkręca się go w element z gwintem wewnętrznym. To rozróżnienie brzmi banalnie, ale w praktyce eliminuje większość pomyłek przy zakupie. Jeśli do tego dołożysz jeszcze średnicę i typ gwintu, od razu widać, czy część ma sens w danej instalacji.
Warto też pamiętać, że nazwy bywają używane szerzej niż w jednym, sztywnym schemacie katalogowym. Na rynku spotyka się mufy i nyple gwintowane, redukcyjne, a czasem także elementy przejściowe w innych systemach połączeń. Dlatego ja zawsze sprawdzam nie tylko nazwę, ale też rysunek techniczny, opis końców i oznaczenie gwintu.
| Cecha | Mufa | Nypel |
|---|---|---|
| Rodzaj gwintu | Wewnętrzny po obu stronach | Zewnętrzny po obu końcach |
| Do czego służy | Łączy dwa elementy z gwintem zewnętrznym | Łączy dwa elementy z gwintem wewnętrznym |
| Typowe zastosowanie | Przedłużenie, naprawa, połączenie w jednej osi | Przejście do armatury, przyłączy i elementów z gniazdem |
| Gdzie bywa wygodniejsza | Gdy trzeba spiąć dwa odcinki „od strony zewnętrznej” | Gdy instalacja wymaga wkręcenia elementu w dwa gniazda |
| Najczęstszy problem | Zły dobór średnicy albo rodzaju gwintu | Zbyt mocne dokręcanie i trudniejszy montaż w ciasnym miejscu |
Jeśli ktoś myli te dwa elementy, zwykle nie dlatego, że nie zna nazwy, tylko dlatego, że patrzy na instalację zbyt ogólnie. W hydraulice liczy się kierunek gwintu, jego geometrii nie da się „nadrobić” siłą. To rozróżnienie jest podstawą, ale samo nazwanie części nie wystarczy, bo o doborze decyduje też sposób pracy całego złącza.
Gdzie jeden element działa lepiej od drugiego
W praktyce mufa sprawdza się wtedy, gdy chcę połączyć dwa odcinki z gwintem zewnętrznym w jednej linii i zależy mi na prostym, czystym przejściu. Nypel jest bardziej użyteczny tam, gdzie po obu stronach mam elementy z gwintem wewnętrznym, na przykład zawór, rozdzielacz, filtr, reduktor albo przyłącze urządzenia. Oba rozwiązania mogą występować także w wersji redukcyjnej, ale ich rola nadal pozostaje inna.
Ja patrzę na to tak: mufa częściej „zamyka” odcinek instalacji, a nypel częściej „wejmuje” się w armaturę i pozwala zrobić przejście do kolejnego elementu. W naprawach awaryjnych ma to duże znaczenie, bo jeden niepasujący gwint potrafi zatrzymać całą robotę na etapie, który miał być najprostszy. Przykład jest prosty: jeśli chcesz zejść z 3/4" na 1/2", zwykle lepiej od razu sięgnąć po odpowiedni nypel redukcyjny albo dedykowaną redukcję niż składać połączenie z przypadkowych części.
- Mufa jest dobrym wyborem, gdy masz dwa zakończenia z gwintem zewnętrznym i chcesz je połączyć osiowo.
- Nypel przydaje się, gdy oba końce instalacji mają gwint wewnętrzny i trzeba wstawić łącznik pośrodku.
- Nypel redukcyjny pomaga wtedy, gdy trzeba płynnie przejść na mniejszą średnicę.
- Mufa redukcyjna bywa lepsza przy połączeniu dwóch gwintów zewnętrznych o różnych rozmiarach.
- W ciasnych miejscach liczy się też długość korpusu i dostęp do klucza, nie tylko sam rozmiar gwintu.
Dopiero po takim dopasowaniu ma sens rozmowa o materiale i typie gwintu, bo właśnie tam zaczynają się różnice, których na półce nie widać od razu.
Na co patrzeć przy doborze materiału i gwintu

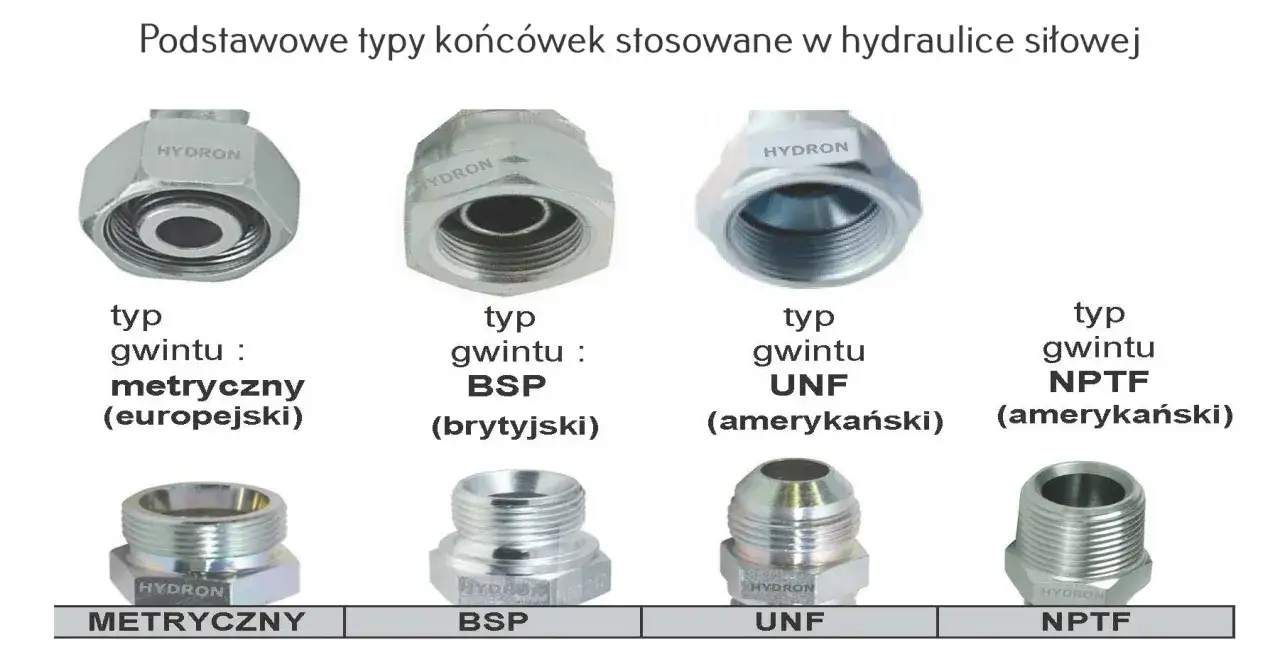

W polskich instalacjach najczęściej spotykam gwinty rurowe BSP, czyli oznaczenia G i R, ale w armaturze technicznej pojawia się też NPT. Tych standardów nie warto traktować jak zamiennych, bo różnią się geometrią i sposobem uszczelniania. W domowych instalacjach wodnych pracuje się zwykle na kilku barach, natomiast sama armatura bywa klasyfikowana wyżej, na przykład na 10, 16 albo 25 bar, więc zawsze trzeba sprawdzić kartę produktu.
Materiał również ma znaczenie. Mosiądz jest bardzo popularny w instalacjach wodnych, bo dobrze znosi korozję i sprawdza się w typowych warunkach domowych. Stal ocynkowana bywa tańsza, ale nie zawsze będzie najlepszym wyborem do każdego medium. Stal nierdzewna daje większy zapas trwałości, a tworzywa sztuczne pojawiają się częściej w lżejszych zastosowaniach, na przykład w nawadnianiu lub układach o mniejszych wymaganiach mechanicznych. Do wody pitnej wybieram wyłącznie elementy dopuszczone do kontaktu z wodą, a nie tylko „z opisu sklepowego”.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Typ gwintu | G, R, czasem NPT | Nie każdy gwint pasuje do siebie i do tego samego sposobu uszczelniania |
| Średnica nominalna | Najczęściej 1/2", 3/4" lub 1" | Zły rozmiar oznacza brak szczelności albo brak możliwości skręcenia |
| Materiał | Mosiądz, stal ocynkowana, stal nierdzewna, tworzywo | Wpływa na trwałość, odporność na korozję i zakres zastosowań |
| Ciśnienie pracy | Na przykład 10, 16 lub 25 bar | Element musi mieć zapas względem realnych warunków instalacji |
| Rodzaj medium | Woda pitna, CO, sprężone powietrze, instalacja techniczna | Nie każdy materiał i każdy uszczelniacz nadaje się do każdego medium |
Jeżeli te parametry są dopasowane, montaż zwykle idzie bez niespodzianek. Gdy są dobrane przypadkowo, nawet najlepsza złączka zaczyna sprawiać problemy przy pierwszym dokręceniu. A wtedy wychodzą na jaw błędy montażowe, które najłatwiej wychwycić jeszcze przed złożeniem instalacji.
Najczęstsze błędy przy łączeniu gwintów
Najczęściej widzę pięć powtarzalnych pomyłek. Pierwsza to kupowanie „na oko”, bez sprawdzenia, czy potrzebny jest gwint zewnętrzny czy wewnętrzny. Druga to mieszanie różnych standardów gwintów, zwłaszcza wtedy, gdy ktoś zakłada, że skoro średnica wygląda podobnie, to połączenie też będzie pasować. Trzecia to zbyt mocne dokręcanie, które potrafi uszkodzić gwint albo zdeformować element uszczelniający.
- Mylenie rodzaju gwintu - element wygląda podobnie, ale końce mają zupełnie inną funkcję.
- Mieszanie standardów - G, R i NPT nie są jednym i tym samym rozwiązaniem.
- Zbyt duża siła przy dokręcaniu - gwint ma pracować, a nie zostać „dociśnięty do oporu” za wszelką cenę.

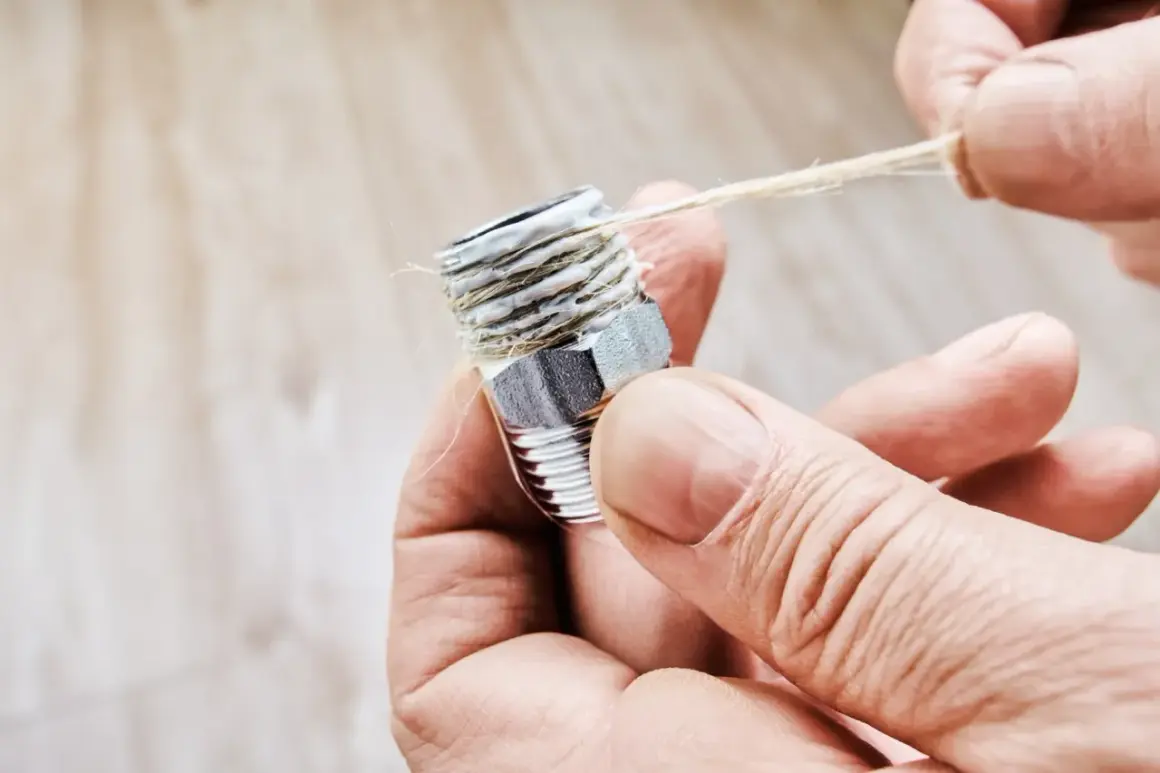

- Uszczelnianie na brudnym gwincie - opiłki, kurz i resztki starej pasty potrafią zepsuć nawet dobry montaż.
- Brak próby szczelności - drobny przeciek często pojawia się dopiero po uruchomieniu instalacji pod ciśnieniem.
Jeden błąd jest szczególnie częsty: próba doszczelnienia połączenia samą siłą. Jeśli element zaczyna stawiać opór bardzo wcześnie, to zwykle znak, że coś jest nie tak z gwintem, uszczelnieniem albo samą złączką. W takiej sytuacji lepiej przerwać pracę, niż później walczyć z nieszczelnością w zabudowanej ścianie czy pod zlewem. Na tym etapie zostaje już tylko krótka lista kontrolna przed zakupem.
Co sprawdzić przed zakupem, żeby montaż nie zatrzymał się na detalu
Przed wyjściem do sklepu robię trzy proste rzeczy: mierzę średnicę, sprawdzam oznaczenie gwintu i porównuję długość części roboczej z miejscem, które naprawdę mam do dyspozycji. W ciasnych strefach montażowych znaczenie ma nawet to, czy element ma sześciokąt pod klucz, bo bez niego skręcanie bywa po prostu niewygodne. Jeśli mam wątpliwość, zdjęcie starej złączki i opis producenta często mówią więcej niż sam wygląd na półce.
- Sprawdź, czy potrzebujesz gwintu zewnętrznego, czy wewnętrznego.
- Odczytaj rozmiar w calach lub DN, zamiast zgadywać po średnicy „na oko”.
- Ustal, czy instalacja wymaga G, R, NPT albo innego standardu.
- Dobierz materiał do medium i warunków pracy, a nie tylko do ceny.
- Zweryfikuj, czy producent dopuszcza element do kontaktu z wodą pitną, jeśli ma pracować w takiej instalacji.
W praktyce mufa i nypel nie są elementami zamiennymi. Pierwsza łączy dwa odcinki z gwintem zewnętrznym, drugi dwa elementy z gwintem wewnętrznym, a o sukcesie montażu decydują jeszcze średnica, gwint, materiał i sposób uszczelnienia. Jeśli przed zakupem sprawdzisz te cztery rzeczy, większość problemów po prostu nie powstanie.
