W hydraulice rozmiary zapisane w calach potrafią mylić bardziej niż materiał czy grubość ścianki. Przy temacie średnicy 3/8 cala najważniejsze jest rozróżnienie, czy mówimy o wymiarze nominalnym, średnicy zewnętrznej, czy o samym połączeniu. Poniżej porządkuję to tak, żeby dało się szybko odczytać rozmiar, przeliczyć go na milimetry i dobrać właściwe elementy bez zgadywania.
Najpierw sprawdź standard, dopiero potem samą średnicę
- 3/8 cala po przeliczeniu to 9,53 mm, ale w stalowej rurze to zwykle nie jest średnica zewnętrzna.
- W rurach stalowych i ocynkowanych 3/8" najczęściej oznacza około 17,15-17,2 mm średnicy zewnętrznej.
- W systemie metrycznym ten rozmiar często odpowiada DN10.
- Grubość ścianki zmienia średnicę wewnętrzną, a więc także przepływ i spadek ciśnienia.
- Rurka miedziana 3/8" to osobny przypadek - tu 3/8 cala bywa rzeczywistą średnicą zewnętrzną 9,53 mm.
- Przed zakupem trzeba sprawdzić także gwint, typ złączki i standard wykonania, nie tylko sam napis 3/8".
Co oznacza zapis 3/8 cala w hydraulice

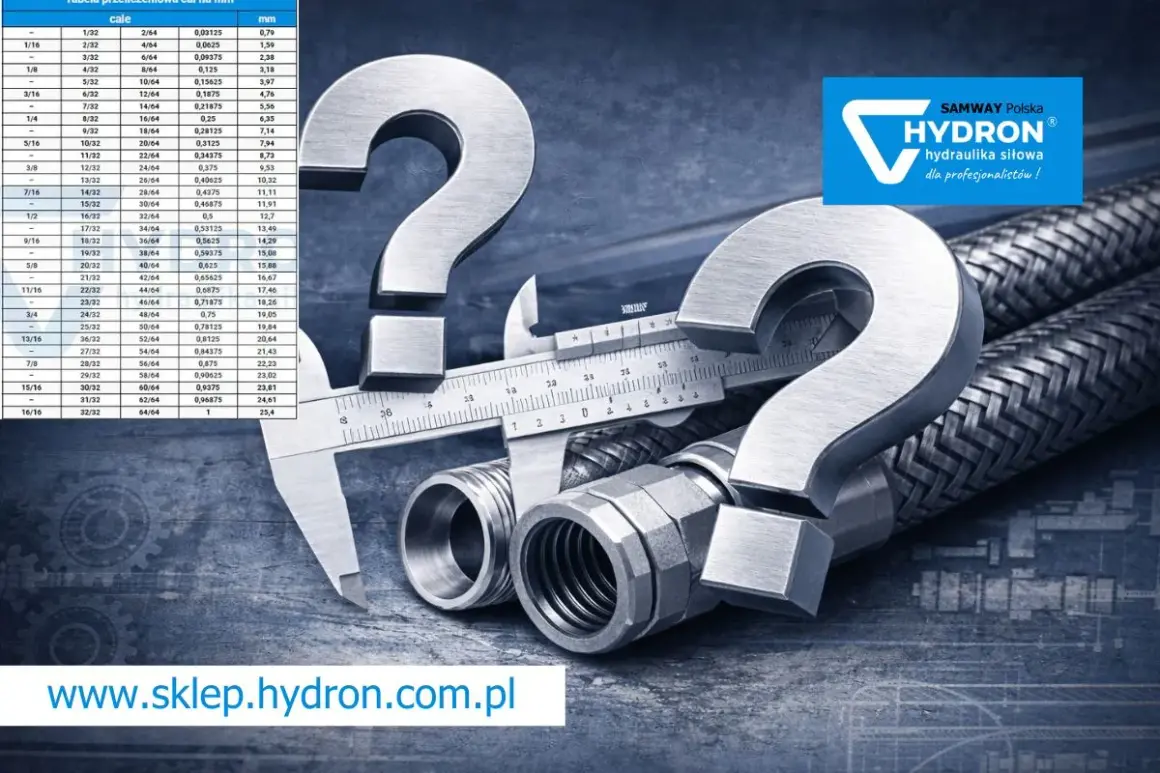

Najprościej: 3/8 cala to ułamek jednostki imperialnej, który po przeliczeniu daje 9,53 mm. Problem zaczyna się wtedy, gdy ten sam zapis pojawia się na rurze, złączce albo w karcie katalogowej, bo w hydraulice bardzo często jest to oznaczenie nominalne, a nie dosłowny wymiar fizyczny. Ja zawsze zaczynam od sprawdzenia, czy patrzę na system NPS, DN, czy na rurkę, w której 3/8 cala oznacza rzeczywistą średnicę zewnętrzną.
W praktyce najwięcej zamieszania robi rozróżnienie między średnicą zewnętrzną i średnicą wewnętrzną. Dwie rury o tym samym oznaczeniu 3/8" mogą mieć podobny wymiar zewnętrzny, ale zupełnie inną grubość ścianki, a więc także inny przelot. To właśnie dlatego sam napis z katalogu nie wystarcza do doboru instalacji. Kiedy już to rozumiemy, można przejść do konkretnych liczb.
Jakie wymiary ma 3/8 cala w praktyce
W instalacjach hydraulicznych i grzewczych spotyka się kilka różnych interpretacji tego samego rozmiaru. Najbezpieczniej patrzeć na standard wykonania i dopiero potem na zapis calowy. Poniższe wartości są zaokrąglone do praktycznego użycia, bo to właśnie tak czyta się je na budowie i przy zakupie.
| Oznaczenie | Średnica zewnętrzna | Grubość ścianki | Średnica wewnętrzna | Co to oznacza w praktyce |
|---|---|---|---|---|
| Rura stalowa NPS 3/8, Schedule 40 | 17,15 mm | 2,31 mm | 12,52 mm | Typowy wymiar calowy w systemie stalowym, często spotykany przy połączeniach gwintowanych. |
| Rura stalowa NPS 3/8, Schedule 80 | 17,15 mm | 3,20 mm | 10,74 mm | Ten sam wymiar zewnętrzny, ale mniejszy przelot przez grubszą ściankę. |
| Rura stalowa DN10 / 3/8" | 17,2 mm | 2,0-2,9 mm | 11,4-13,2 mm | W europejskich katalogach bardzo często występuje właśnie w tej postaci. |
| Rurka miedziana 3/8" | 9,53 mm | zależna od typu | zależna od typu | To inny system niż stalowa rura 3/8", dlatego nie wolno ich utożsamiać. |
Najważniejszy wniosek z tej tabeli jest prosty: 3/8 cala nie oznacza zawsze tego samego wymiaru rzeczywistego. Jeśli na rurze widzisz około 17,2 mm, jesteś najpewniej w świecie rur stalowych DN10. Jeśli widzisz około 9,5 mm, chodzi raczej o rurkę lub przewód, a nie o klasyczną rurę instalacyjną. Z tej różnicy wynikają później wszystkie problemy z doborem złączek, więc warto ją mieć z tyłu głowy.
Gdzie taki rozmiar sprawdza się najlepiej
W praktyce 3/8 cala traktuję jako rozmiar przyłączeniowy albo pomocniczy, a nie jako główną magistralę. Dobrze sprawdza się na krótkich odcinkach, przy podłączeniu armatury, w niektórych odcinkach instalacji grzewczych, w układach sprężonego powietrza i tam, gdzie przepływ nie musi być duży. Przy małym lub umiarkowanym poborze taki przekrój jest po prostu wygodny i ekonomiczny.
Problem zaczyna się wtedy, gdy ten sam rozmiar próbuje się wykorzystać na dłuższym odcinku albo do zasilania kilku odbiorników naraz. Im dłuższa trasa i im większy przepływ, tym większy opór przepływu i większa szansa na odczuwalny spadek ciśnienia. Z mojego doświadczenia wynika, że przy 3/8 cala najczęściej wygrywa zasada: krótko, blisko odbiornika i z kontrolą przepływu. Jeśli układ ma pracować ciężej, trzeba od razu myśleć o większej średnicy.
To prowadzi do kolejnego kroku, czyli doboru złączek, bo sama rura to jeszcze nie jest kompletny układ.

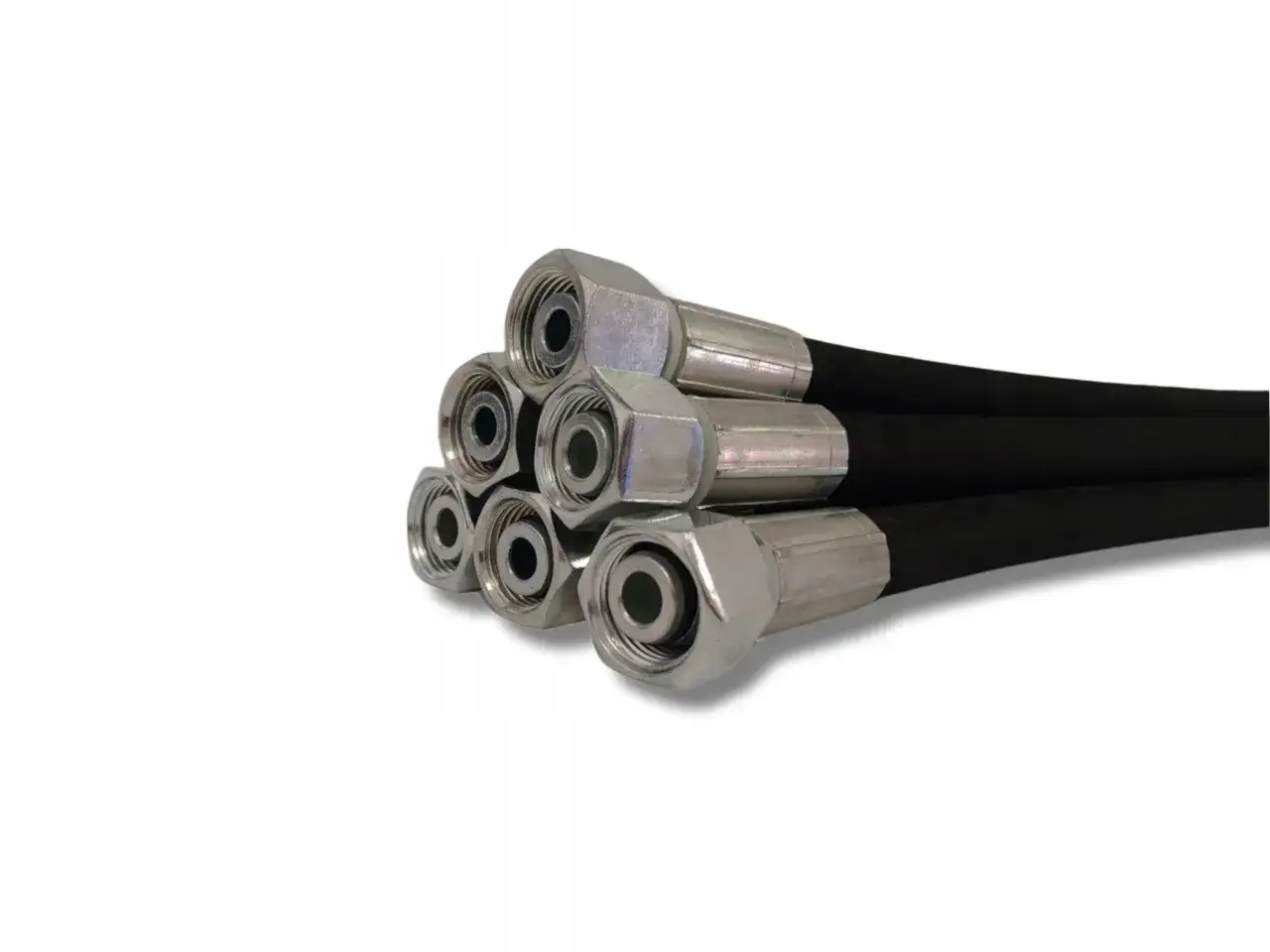

Jak dobrać złączki i gwinty bez pomyłki
Najwięcej błędów widzę wtedy, gdy ktoś kupuje element opisany jako 3/8" i zakłada, że wszystko do siebie pasuje automatycznie. Tak nie jest. Rura, gwint i złączka to trzy osobne kwestie. W polskiej hydraulice szczególnie ważne jest rozróżnienie między oznaczeniem średnicy rury a oznaczeniem gwintu, bo 3/8" na gwincie nie musi oznaczać tego samego co 3/8" na rurze.
| Co sprawdzić | Na co zwrócić uwagę | Dlaczego to ważne |
|---|---|---|
| Rura | Średnica zewnętrzna, grubość ścianki, materiał | To decyduje o tym, czy element fizycznie pasuje i jaki będzie przepływ. |
| Gwint | G 3/8, R 3/8, NPT lub inny standard | Różne systemy gwintów nie są zamienne bez odpowiedniego adaptera. |
| Złączka | Rodzaj połączenia: zacisk, press, lutowanie, skręcanie | Każdy typ wymaga innego przygotowania końcówki rury. |
| Uszczelnienie | O-ring, stożek, pasta, taśma uszczelniająca | Błędny sposób uszczelnienia często kończy się przeciekiem mimo poprawnego rozmiaru. |
Jeżeli mam jedną zasadę do takich zakupów, to jest ona bardzo prosta: nie kupuję po samym napisie 3/8". Zawsze szukam pełnego oznaczenia, bo dopiero ono mówi, czy chodzi o rurę, gwint, czy złączkę. Kiedy ten etap jest załatwiony, można już spokojnie zmierzyć element na miejscu.
Jak zmierzyć rurę na miejscu i nie zgadywać
Na budowie najlepiej działa zwykła suwmiarka i odrobina cierpliwości. Jeśli rura jest zabrudzona, pomalowana albo ocynkowana, warto najpierw oczyścić mały fragment, bo cienka warstwa farby potrafi zafałszować wynik. Ja zawsze mierzę najpierw średnicę zewnętrzną, bo to najszybciej zawęża wybór.
- Oczyść fragment rury z farby, nalotu albo brudu.
- Zmierz średnicę zewnętrzną suwmiarką w kilku miejscach.
- Sprawdź grubość ścianki, jeśli masz dostęp do przekroju lub dokumentacji.
- Porównaj wynik z katalogiem producenta albo oznaczeniem na rurze.
- Ustal, jaki gwint lub złączka będzie potrzebna na końcu instalacji.
W praktyce wynik około 17,1-17,2 mm sugeruje stalową rurę 3/8", a wartość około 9,5 mm wskazuje raczej na rurkę miedzianą lub przewód. Gdy mam do czynienia z instalacją bez czytelnych oznaczeń, taki prosty pomiar często oszczędza drugi wyjazd do sklepu. Po pomiarze zostaje już tylko uniknięcie kilku klasycznych błędów.
Najczęstsze błędy przy wyborze 3/8 cala
W tym rozmiarze pomyłki zdarzają się częściej, niż wielu osobom się wydaje. Problem nie polega na tym, że ktoś nie zna teorii, tylko na tym, że w praktyce podobne oznaczenia potrafią oznaczać coś innego w zależności od materiału i normy. Oto błędy, które widzę najczęściej:
- Mylenie średnicy zewnętrznej z nominalną - ktoś zakłada, że 3/8" to po prostu 9,53 mm rury stalowej, a to prowadzi do złego doboru elementów.
- Ignorowanie grubości ścianki - dwie rury o tym samym OD mogą mieć zupełnie inny przepływ.
- Kupowanie bez sprawdzenia gwintu - 3/8" na gwincie nie zawsze oznacza to samo co 3/8" na rurze.
- Zakładanie pełnej zamienności standardów - NPS, DN i systemy gwintów nie są jednym uniwersalnym językiem.
- Zbyt mała średnica na zbyt długi odcinek - krótki przyłącz działa, ale dłuższa linia zaczyna dusić przepływ.
Jeśli te pułapki są już jasne, łatwiej podjąć decyzję, czy 3/8 cala rzeczywiście wystarczy, czy tylko wygląda dobrze na etykiecie. To prowadzi do najpraktyczniejszej części całego tematu: wyboru odpowiedniej średnicy do zadania.
Kiedy 3/8 cala jest rozsądnym wyborem, a kiedy lepiej podnieść średnicę
3/8 cala ma sens tam, gdzie liczy się krótki odcinek, niewielki lub umiarkowany przepływ i proste podłączenie. Dobrze sprawdza się przy armaturze, niektórych urządzeniach, odcinkach serwisowych i w instalacjach pomocniczych. Jeżeli jednak rura ma zasilać kilka punktów poboru, pracować na większej odległości albo obsługiwać większe zapotrzebowanie, ja od razu rozważam większy przekrój.
W praktyce najbezpieczniejsza zasada brzmi tak: 3/8 cala traktuj jako rozmiar punktowy, a nie rozdzielczy. Jeśli instalacja ma być bardziej wymagająca, lepszy będzie 1/2 cala albo większy wymiar, bo daje większy margines na przepływ i mniejsze ryzyko spadków ciśnienia. Gdy nie ma pewności, patrzę najpierw na potrzebny przepływ i dopiero potem na sam zapis w calach.
Jeśli masz przed sobą konkretną rurę, sprawdź najpierw średnicę zewnętrzną, potem grubość ścianki i gwint, a dopiero na końcu nazwę handlową. To najprostszy sposób, żeby rozmiar 3/8 cala nie skończył się nietrafionym zakupem i dodatkową przeróbką na miejscu.
