Nypel to niewielka, ale bardzo ważna złączka, która pozwala połączyć dwa elementy z gwintem wewnętrznym bez budowania skomplikowanego obejścia. W praktyce decyduje o tym, czy instalacja będzie szczelna, stabilna i łatwa do serwisowania. Poniżej wyjaśniam, jak działa, jakie ma odmiany, gdzie się go stosuje i na co zwrócić uwagę, żeby nie kupić niewłaściwej części.
Najważniejsze informacje o nyplu hydraulicznym
- To krótka złączka z gwintem zewnętrznym, używana do łączenia dwóch elementów z gwintem wewnętrznym.
- Najczęściej spotyka się nypel prosty, redukcyjny, mufowy i grzejnikowy.
- Kluczowe znaczenie ma zgodność gwintu, średnicy i standardu, np. BSP, BSPT, NPT albo metrycznego.
- Materiał dobiera się do medium i warunków pracy, najczęściej do wyboru jest stal, mosiądz lub stal nierdzewna.
- Nieszczelność zwykle wynika z pomylenia standardów gwintu, złego uszczelnienia albo uszkodzonego elementu.

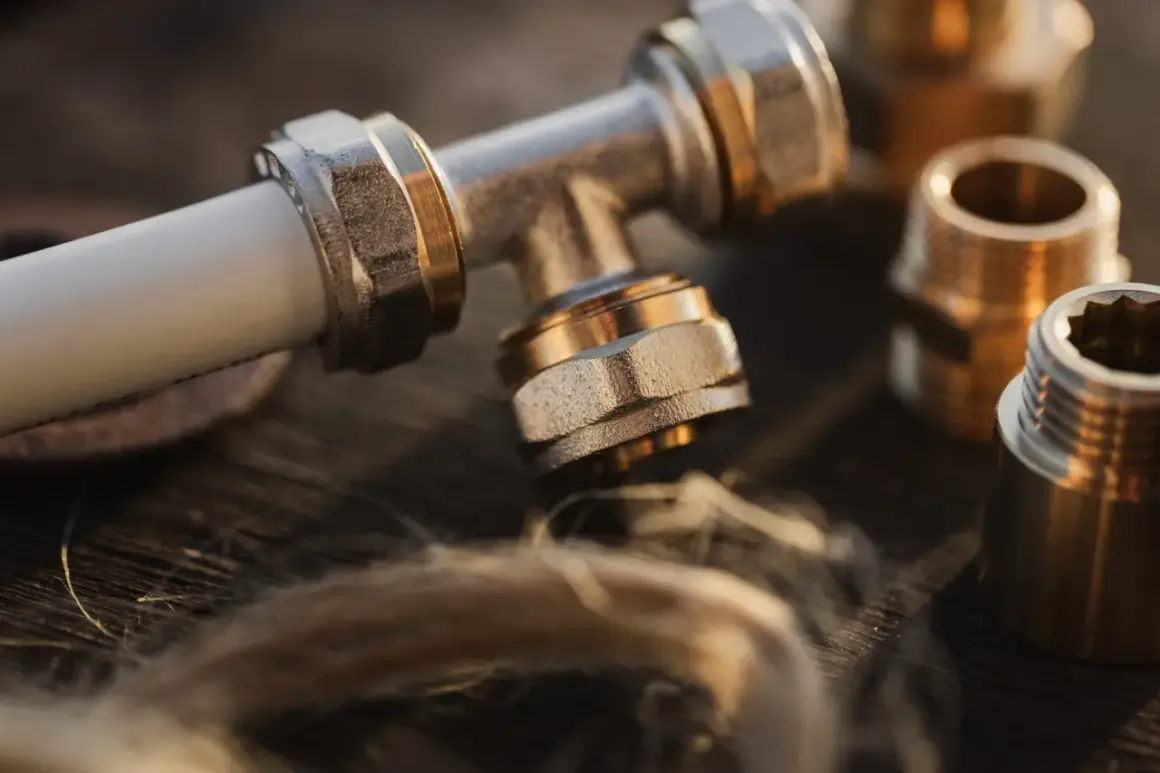

Czym jest nypel i jak działa w instalacji
Najprościej mówiąc, nypel to krótki łącznik z gwintem zewnętrznym po obu stronach. Wkręca się go między dwa elementy z gwintem wewnętrznym, na przykład między dwa kolana, zawór i mufę albo przejściówkę i rozdzielacz. W środku zwykle ma sześciokątny fragment albo inne wyprofilowanie, dzięki któremu można go dociągnąć kluczem.
Warto patrzeć na niego jak na element łączeniowy, a nie „uniwersalną końcówkę”. Nypel ma tylko jedno zadanie: spiąć dwa pasujące do siebie gwinty i utrzymać szczelność po zastosowaniu właściwego uszczelnienia. Jeśli standard gwintu, materiał albo długość są źle dobrane, połączenie zaczyna sprawiać kłopoty szybciej, niż wielu osobom się wydaje.
W praktyce taki detal pojawia się tam, gdzie instalację trzeba złożyć szybko, ale bez rezygnacji z serwisowalności. I właśnie dlatego tak ważne jest rozróżnienie jego odmian, bo pod jedną nazwą kryje się kilka różnych rozwiązań.

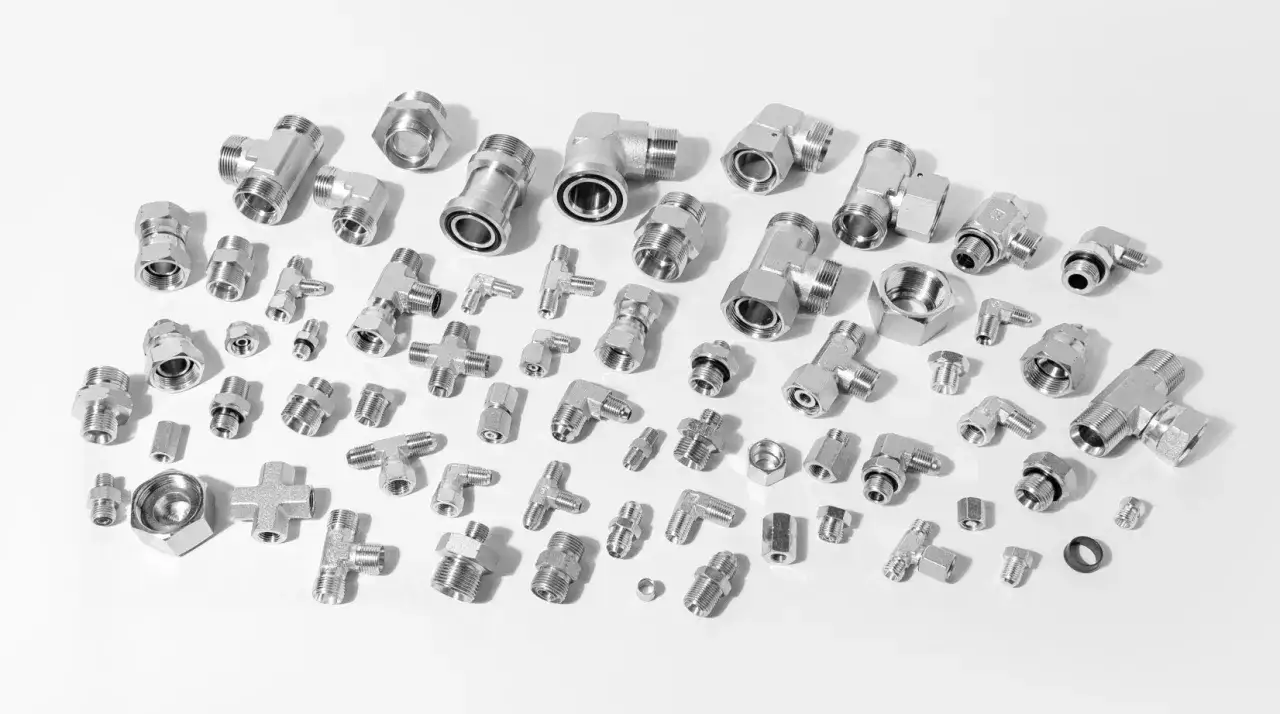

Jakie są rodzaje nypli i czym się różnią
W sklepach i hurtowniach nazwy bywają używane dość swobodnie, dlatego ja zawsze sprawdzam nie tylko etykietę, ale też opis gwintu i kształt złączki. To samo słowo może oznaczać zarówno prosty łącznik rurowy, jak i wariant przejściowy lub element do grzejnika.
| Rodzaj | Jak wygląda | Do czego służy | Na co uważać |
|---|---|---|---|
| Prosty | Ma dwa jednakowe gwinty zewnętrzne. | Łączy dwa elementy o tym samym rozmiarze i standardzie gwintu. | Średnica i rodzaj gwintu muszą być identyczne po obu stronach. |
| Redukcyjny | Ma dwa różne rozmiary gwintu. | Pozwala przejść z większej średnicy na mniejszą. | Nie zastępuje redukcji o innym standardzie gwintu. |
| Mufowy lub adapterowy | Łączy cechy nypla i mufy, zwykle ma stronę zewnętrzną i wewnętrzną. | Przydaje się przy łączeniu różnych zakończeń instalacji. | Nazwa zależy od producenta, więc opis techniczny jest ważniejszy niż samo oznaczenie handlowe. |
| Grzejnikowy | Ma formę dostosowaną do elementów grzewczych. | Stosuje się go przy montażu grzejników lub ich segmentów. | Długość, kierunek gwintu i profil mają tu większe znaczenie niż w prostych połączeniach rurowych. |
Ja zawsze zwracam uwagę na to, że nazwa katalogowa bywa skrótem myślowym. W praktyce ważniejsze są: gwint, średnica, materiał i sposób uszczelnienia. Dopiero z tego układa się poprawny dobór.
Gdzie nypel sprawdza się najlepiej
Najczęściej spotyka się go tam, gdzie trzeba połączyć dwa gwintowane elementy bez spawania, lutowania albo stosowania bardziej rozbudowanych adapterów. To rozwiązanie popularne w budownictwie, hydraulice i instalacjach technicznych, bo jest szybkie, przewidywalne i łatwe do serwisowania.
- Instalacje wodne - przy armaturze, zaworach, filtrach i elementach przyłączeniowych.
- Ogrzewanie - przy grzejnikach, rozdzielaczach i elementach ciepłowniczych.
- Gaz - tylko wtedy, gdy konkretny element i jego dopuszczenie są przewidziane do takiego zastosowania.
- Pneumatyka - przy połączeniach ciśnieniowych, gdzie liczy się szczelność i odporność na obciążenie.
- Hydraulika siłowa - przy podzespołach, które pracują pod wyższym ciśnieniem i wymagają dobrej jakości gwintu.
W praktyce nypel dobrze sprawdza się tam, gdzie instalacja ma być modułowa i możliwa do demontażu. Gorzej działa jako „ratunkowy” łącznik do przypadkowo dobranych części, bo wtedy najczęściej zaczyna się walka z nieszczelnością. Z tego powodu kolejnym krokiem zawsze powinien być dobór konkretnego wariantu.
Jak dobrać właściwy nypel do swojej instalacji
Dobór nie zaczyna się od koloru ani od ceny, tylko od gwintu. To może brzmieć banalnie, ale właśnie tu najczęściej popełnia się kosztowne błędy. W praktyce najpierw porównuję stary element albo dokumentację instalacji, a dopiero potem szukam zamiennika.
Dopasuj standard gwintu
W Polsce i w instalacjach spotykanych na budowie często przewijają się gwinty calowe, zwłaszcza BSP i BSPT, ale trafiają się też NPT oraz rozwiązania metryczne. Najczęściej spotkasz rozmiary 1/8", 1/4", 3/8", 1/2", 3/4" i 1", a w hydraulice siłowej pojawiają się również oznaczenia metryczne, na przykład M18x1,5. Wygląd gwintu bywa podobny, ale standard już nie, więc nie należy dobierać części „na oko”.
Jeżeli gwint jest równoległy, a nie stożkowy, połączenie zwykle wymaga właściwego uszczelnienia. W gwintach stożkowych uszczelnienie bywa realizowane inaczej, ale to nadal nie zwalnia z kontroli zgodności elementów. Dla mnie zasada jest prosta: jeśli nie mam pewności, lepiej porównać oznaczenie niż ryzykować montaż na siłę.
Wybierz materiał do medium i warunków
Materiał ma znaczenie nie tylko dla trwałości, ale też dla odporności na korozję i zgodności z medium. W instalacjach domowych i technicznych najczęściej spotyka się trzy grupy materiałów.
| Materiał | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Stal lub stal ocynkowana | Do połączeń technicznych i wielu instalacji użytkowych. | Jest mocna i dobrze znosi obciążenia mechaniczne. | Trzeba pilnować korozji i zgodności z resztą układu. |
| Mosiądz | Często w armaturze, wodzie i połączeniach instalacyjnych. | Łatwy w montażu i odporny na wiele typowych warunków pracy. | Nie jest automatycznie dobry do każdego medium i każdej temperatury. |
| Stal nierdzewna | Gdy liczy się odporność na wilgoć, korozję albo bardziej wymagające środowisko. | Wysoka trwałość i dobra odporność eksploatacyjna. | Zwykle kosztuje więcej, więc nie zawsze ma sens w prostych zastosowaniach. |
Przeczytaj również: Skrętka F/UTP - Kiedy warto ją wybrać i jak uniknąć błędów?
Sprawdź długość i sposób uszczelnienia
Za krótki nypel może nie zapewnić odpowiedniego zazębienia gwintu, a za długi potrafi „dojść do oporu” w nieodpowiednim miejscu. To szczególnie ważne przy połączeniach z armaturą, gdzie kilka milimetrów robi realną różnicę. Szczelność nie wynika z samego skręcenia elementów, tylko z poprawnego zestawienia gwintu, materiału i uszczelnienia.
Do uszczelniania stosuje się różne rozwiązania, między innymi taśmę PTFE, nić lub pastę, ale wybór zależy od typu gwintu i medium. Nie traktuję żadnego z tych środków jako magicznej poprawki na zły dobór części. Jeśli gwint jest niepasujący, żaden uszczelniacz nie naprawi błędu konstrukcyjnego.
Właśnie dlatego przy zakupie patrzę nie tylko na rozmiar, ale też na opis techniczny i zastosowanie. To oszczędza czas, nerwy i poprawki na etapie montażu.
Najczęstsze błędy, które psują szczelność
Przy nyplach problem rzadko wynika z samego elementu. Częściej winny jest sposób doboru albo montaż. I to jest dobra wiadomość, bo większości kłopotów można po prostu uniknąć.
- Mieszanie standardów gwintów, na przykład BSP z NPT, tylko dlatego, że „prawie pasują”.
- Dokręcanie zbyt mocno, co potrafi uszkodzić gwint albo zdeformować połączenie.
- Uszczelnianie elementu bez sprawdzenia, czy gwint jest walcowy czy stożkowy.
- Wkręcanie złącza z wyraźnie uszkodzonym lub zabrudzonym gwintem.
- Dobór materiału bez uwzględnienia wilgoci, temperatury i rodzaju medium.
- Łączenie części tylko „na oko”, bez porównania oznaczeń i wymiarów.
Jeśli połączenie zaczyna przeciekać po czasie, pierwsze podejrzenie kieruję nie na sam nypel, lecz na kompatybilność gwintu i stan montażu. W praktyce to właśnie te dwa elementy najszybciej pokazują, czy instalacja została zrobiona fachowo.
Zanim kupisz albo wymienisz nypel, sprawdź te rzeczy
Przy takich elementach najlepiej działa prosta checklista. Ja zwykle przechodzę przez nią jeszcze przed zamówieniem, bo późniejsze poprawki są po prostu droższe niż kilka minut weryfikacji.
- Odczytaj oznaczenie gwintu z istniejącego elementu albo dokumentacji.
- Porównaj średnicę i skok gwintu, a nie tylko sam wygląd końcówki.
- Sprawdź, czy potrzebujesz wersji prostej, redukcyjnej czy specjalnej.
- Dobierz materiał do medium, temperatury i warunków pracy.
- Ustal, czym będziesz uszczelniać połączenie i czy dany gwint tego wymaga.
- Jeśli instalacja ma pracować pod większym obciążeniem, wybierz element z odpowiednim dopuszczeniem i jakością wykonania.
Jeżeli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią zgodność gwintu. Gdy ten punkt jest dopięty, reszta staje się dużo prostsza: dobierasz materiał, uszczelnienie i długość, a instalacja ma dużo większą szansę działać bez poprawek przez długi czas.
