W hydraulice szczelność połączenia zależy nie tylko od jakości uszczelniacza, ale przede wszystkim od zgodności gwintu, sposobu doszczelnienia i samego doboru złączki. Gwint stożkowy BSPT bywa mylony z innymi standardami, a to właśnie te drobne różnice najczęściej decydują o przecieku albo poprawnej pracy układu pod ciśnieniem. Poniżej rozkładam temat na praktyczne elementy: czym jest ten standard, jak działa, jak go odróżnić od innych i na co uważać przy montażu.
Najważniejsze rzeczy o gwincie stożkowym, które pomagają uniknąć przecieków
- To gwint stożkowy, którego szczelność opiera się na współpracy złącza i odpowiednim uszczelnieniu, a nie na samym „dociągnięciu na siłę”.
- W praktyce spotkasz przede wszystkim oznaczenia R, Rp i Rc, które opisują typ zewnętrznego i wewnętrznego gwintu.
- Najczęstsza pomyłka dotyczy mylenia go z BSPP oraz NPT, które wyglądają podobnie, ale pracują inaczej.
- W hydraulice liczą się nie tylko rozmiar nominalny i skok, ale też sposób uszczelnienia, materiał korpusu oraz ciśnienie robocze.
- Nominalny rozmiar w calach nie oznacza rzeczywistej średnicy gwintu, więc sam pomiar „na oko” zwykle nie wystarcza.
Czym jest gwint BSPT i kiedy ma sens w hydraulice
W skrócie chodzi o gwint rurowy o profilu Whitwortha, w którym boczne ścianki mają kąt 55°, a sam gwint jest stożkowy z typowym zwężeniem 1:16. W standardzie ISO 7-1 taki gwint służy do połączeń, które mają być szczelne na samym gwincie, dlatego w dokumentacji spotyka się oznaczenia z rodziny R, Rp i Rc. Zakres obejmuje rozmiary od 1/16 do 6 cali, ale w praktyce hydraulicznej najczęściej przewijają się małe i średnie średnice, czyli te, które trafiają do zaworów, rozdzielaczy, adapterów i króćców pomiarowych.
Ja traktuję ten standard jako rozwiązanie bardzo konkretne, a nie uniwersalne. Sprawdza się tam, gdzie producent zaprojektował połączenie pod doszczelnienie na gwincie, zwłaszcza w importowanych podzespołach hydraulicznych, osprzęcie maszyn i armaturze technicznej. Jeśli jednak korpus ma uszczelnienie czołowe albo gniazdo pod O-ring, to sam gwint stożkowy nie załatwia sprawy. Właśnie od tego zależy, czy połączenie będzie szczelne, czy tylko „da się skręcić” i tyle.
To prowadzi do najważniejszej kwestii: w tym standardzie szczelność nie wynika z samego faktu, że gwint się zgrywa, tylko z tego, jak powierzchnie pracują pod obciążeniem i jakiego uszczelnienia użyjesz.
Jak uszczelnia się połączenie stożkowe
W połączeniach stożkowych szczelność powstaje dzięki stopniowemu klinowaniu się zwoju zwojem oraz odpowiedniemu materiałowi uszczelniającemu. W praktyce stosuje się pasty do gwintów, preparaty anaerobowe albo taśmę PTFE, ale zawsze zgodnie z wymaganiami producenta i medium roboczego. W hydraulice nie chodzi wyłącznie o to, żeby nie ciekło od razu po montażu. Ważne jest też to, by połączenie nie puściło po kilku cyklach ciśnienia, wibracji i zmian temperatury.
Nie zakładam, że suchy metalowy styk wystarczy. Przy oleju hydraulicznym, drganiach i pracy pulsacyjnej to zwykle zbyt ryzykowne. Z drugiej strony nadmiar uszczelniacza też potrafi narobić szkody, bo trafia do wnętrza układu i zanieczyszcza zawory, rozdzielacze albo precyzyjne elementy sterujące. Jeśli używasz taśmy PTFE, zostawiam pierwszy zwój lub dwa możliwie czyste i pilnuję, żeby nie powstały strzępy. To drobiazg, ale właśnie takie drobiazgi najczęściej robią różnicę między szczelnym a problematycznym montażem.
Warto też pamiętać, że zbyt mocne dokręcanie nie poprawia szczelności w nieskończoność. W korpusach aluminiowych, żeliwnych i w cieńszych złączkach można w ten sposób uszkodzić gniazdo lub zdeformować gwint, a wtedy żadna pasta już nie pomoże. Na tym tle najlepiej widać, dlaczego tak ważne jest rozróżnienie samego standardu od pozostałych popularnych gwintów.
Jak odróżnić gwint BSPT od BSPP i NPT
To jest punkt, w którym najwięcej osób popełnia kosztowny błąd. Gwint stożkowy wygląda bardzo podobnie do innych gwintów rurowych, ale różni się kątem profilu, sposobem uszczelnienia i tym, czy połączenie ma pracować na stożku, czy na czole z uszczelką. Najbezpieczniej porównać je obok siebie.
| Cecha | Gwint stożkowy ISO 7-1 | BSPP | NPT |
|---|---|---|---|
| Kąt profilu | 55° | 55° | 60° |
| Kształt | Stożkowy | Równoległy | Stożkowy |
| Sposób szczelnienia | Na gwincie, z odpowiednim uszczelniaczem | Na czole, zwykle z O-ringiem albo podkładką | Na gwincie, z uszczelniaczem |
| Typowe oznaczenia | R, Rp, Rc | G | NPT |
| Praktyka w hydraulice | Częsty w importowanych złączkach i adapterach | Częsty w elementach z uszczelnieniem czołowym | Powszechny głównie w standardzie amerykańskim |
Najważniejsza zasada brzmi: mechanicznie coś może się „złapać”, ale to nie znaczy, że będzie szczelne. Dlatego nie traktuję BSPP i gwintu stożkowego jako zamienników, nawet jeśli na pierwszy rzut oka pasują do siebie na kilka obrotów. Z NPT sprawa jest jeszcze bardziej zdradliwa, bo różni się nie tylko profil, ale też skok i geometria zwojów. Jeśli połączenie ma pracować pod ciśnieniem, nie ma miejsca na zgadywanie.
Właśnie dlatego w praktyce hydraulicznej zawsze przechodzę od samego wyglądu gwintu do konkretnego miejsca zastosowania, bo to ono zwykle podpowiada, jaki standard został przewidziany przez producenta.
W jakich elementach hydrauliki spotyka się go najczęściej
Gwint stożkowy pojawia się tam, gdzie potrzebne jest trwałe, kompaktowe i stosunkowo proste połączenie pod ciśnieniem. W budynkach i maszynach najczęściej widzę go w adapterach, króćcach, przyłączach pomp, rozdzielaczach, zaworach, manometrach oraz w elementach serwisowych, które pochodzą z rynków anglosaskich. W Polsce trafia szczególnie często do osprzętu sprowadzanego z Wielkiej Brytanii, Azji i Australii, a także do niektórych komponentów przemysłowych i mobilnych.
Przydatność tego standardu jest wysoka, ale nie wszędzie taka sama. W prostych układach serwisowych doceniam go za dostępność złączek i szeroki wybór redukcji. W układach bardziej wymagających, gdzie pracują duże pulsacje lub częste rozłączenia, lepiej od razu sprawdzić, czy producent nie przewidział połączenia czołowego z O-ringiem. To właśnie po sposobie zastosowania najłatwiej odróżnić sensowny wybór od tylko „zgodnego na papierze”.
Jeśli układ ma działać długo i bez niespodzianek, następny krok to już nie pytanie „czy to pasuje”, tylko „jaki dokładnie rozmiar i oznaczenie mam zamówić”.

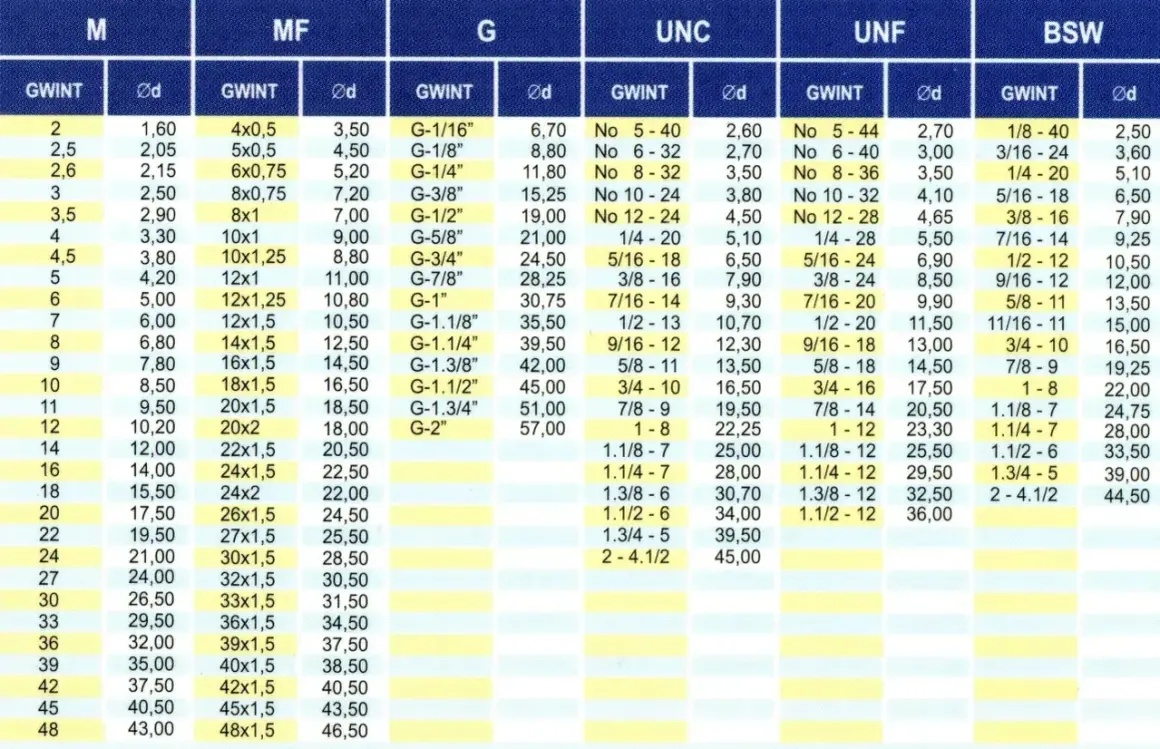

Jak dobrać rozmiar i nie pomylić nominalu z rzeczywistą średnicą
Tu pojawia się jeden z najbardziej mylących elementów całego systemu: rozmiar w calach jest nominalny, a nie równy rzeczywistej średnicy gwintu. To znaczy, że oznaczenie 1/4 nie oznacza średnicy 6,35 mm, tylko konkretny standardowy rozmiar z przypisanym skokiem i wymiarem zewnętrznym. Dla szybkiej orientacji pomocna jest taka tabela:
| Rozmiar nominalny | Skok TPI | Przybliżona średnica zewnętrzna gwintu [mm] |
|---|---|---|
| 1/8 | 28 | 9,728 |
| 1/4 | 19 | 13,157 |
| 3/8 | 19 | 16,662 |
| 1/2 | 14 | 20,955 |
| 3/4 | 14 | 26,441 |
| 1 | 11 | 33,249 |
W praktyce zwracam uwagę na trzy rzeczy: średnicę zewnętrzną, liczbę zwojów na cal oraz oznaczenie na korpusie lub w katalogu. Same TPI nie wystarczą, bo 1/4 i 3/8 mają ten sam skok 19, a 1/2 i 3/4 ten sam skok 14. Jeśli ktoś mierzy tylko gwintomierzem, a nie sprawdzi całego zestawu parametrów, bardzo łatwo pomyli rozmiar. To szczególnie ważne przy adapterach, redukcjach i zakupie zamienników do maszyn sprowadzanych z zagranicy.
Ja zwykle idę prostą kolejnością: najpierw identyfikacja oznaczenia, potem pomiar średnicy i skoku, a dopiero na końcu dobór konkretnej złączki. Taka kolejność oszczędza więcej czasu niż późniejsze poprawki przy montażu.
Na co uważać przy montażu i serwisie
Najwięcej problemów nie wynika z samego standardu, tylko z pośpiechu. W hydraulice widzę regularnie te same błędy: ktoś skręca gwint stożkowy z równoległym, zakłada zbyt dużo taśmy, ufa zużytej złączce albo dokręca połączenie „na wyczucie”, bez sprawdzenia momentu i warunków pracy. To wszystko daje pozornie działający montaż, który po kilku godzinach zaczyna pocić się albo przeciekać pod obciążeniem.
- Nie mieszam standardów tylko dlatego, że gwint „wchodzi” przez kilka obrotów.
- Nie uszczelniam uszkodzonego gwintu samą pastą, bo to zwykle tylko maskuje problem.
- Nie zostawiam strzępów taśmy w układzie, bo potrafią trafić do zaworów i filtrów.
- Nie dokręcam ponad miarę w korpusach aluminiowych i cienkościennych, bo można je po prostu zniszczyć.
- Po montażu robię próbę szczelności na warunkach zbliżonych do roboczych, a nie tylko „na sucho”.
Do serwisu podchodzę tak samo ostrożnie. Jeśli połączenie było już wielokrotnie rozbierane, gwint może stracić część swojej zdolności do uszczelniania, nawet jeśli wizualnie wygląda dobrze. W takiej sytuacji bezpieczniej jest wymienić złączkę niż liczyć na to, że „jeszcze raz dociągnie”. To jedna z tych decyzji, które kosztują mniej niż późniejszy przestój.
Gdy mam już pewność co do standardu, rozmiaru i stanu gwintu, zostaje mi jeszcze jedna rzecz: szybka kontrola przed zamówieniem, żeby nie wracać do tematu po pierwszym montażu.
Trzy decyzje, które oszczędzają czas i nerwy przy zamówieniu złączki
Jeśli miałbym zamknąć ten temat w kilku praktycznych punktach, to zawsze sprawdzam trzy rzeczy. Po pierwsze, czy połączenie ma być uszczelniane na gwincie, czy na czole z O-ringiem. Po drugie, czy rozmiar nominalny zgadza się ze skokiem i średnicą, a nie tylko z opisem z katalogu. Po trzecie, czy materiał i ciśnienie robocze pasują do sposobu pracy całego układu.
- Sprawdź oznaczenie w dokumentacji lub na korpusie, zanim zaczniesz porównywać średnice.
- Zmierz skok i średnicę, jeśli część nie ma czytelnych oznaczeń.
- Dobierz uszczelniacz do medium, a nie odwrotnie.
- Nie zakładaj zamienności tylko dlatego, że złącza są podobne wizualnie.
To podejście działa prosto, ale skutecznie: najpierw identyfikacja standardu, potem geometria gwintu, dopiero na końcu uszczelnienie i montaż. W hydraulice właśnie ta kolejność najczęściej decyduje o tym, czy układ ruszy bez wycieków, czy od razu wróci na stół serwisowy. Jeśli patrzysz na gwint w ten sposób, BSPT przestaje być zagadką, a staje się po prostu kolejnym dobrze opisanym elementem układu.
