Gwint G 1/2 to jeden z najczęściej spotykanych standardów przy armaturze, zaworach, manometrach i wielu elementach instalacyjnych. Oznaczenie g1/2 odnosi się do gwintu rurowego cylindrycznego BSPP według ISO 228, czyli rozwiązania, w którym szczelność nie wynika z samego zarysu gwintu, lecz z uszczelki, O-ringu albo innego elementu przylgowego. W praktyce to właśnie tu najczęściej pojawia się pomyłka: nominalny rozmiar nie jest równoznaczny z prostym przeliczeniem na milimetry, a zły dobór złączki kończy się przeciekiem albo uszkodzeniem osprzętu.
Najważniejsze fakty o gwincie G1/2
- G1/2 to gwint BSPP, czyli rurowy gwint cylindryczny o zarysie Whitwortha 55°.
- Szczelność zapewnia osobna uszczelka, O-ring albo przylga, a nie same zwoje gwintu.
- Nominalna średnica zewnętrzna wynosi 20,955 mm, a skok to 1,814 mm, czyli 14 TPI.
- Największe ryzyko to pomylenie G z R/Rp, NPT albo gwintem metrycznym M.
- W hydraulice i instalacjach ten rozmiar pojawia się w portach, zaworach, manometrach, filtrach i armaturze.
Czym jest gwint G1/2 i kiedy się go stosuje
Jeżeli mam opisać ten standard bez zbędnej teorii, powiedziałbym tak: to parallel pipe thread, czyli gwint rurowy prosty, który łączy elementy instalacji, ale sam nie ma odpowiadać za uszczelnienie połączenia. W oznaczeniu „G” chodzi o BSPP, a więc rodzinę gwintów rurowych według ISO 228-1. Zarys ma kąt 55°, charakterystyczny dla Whitwortha, dlatego w katalogach i kartach technicznych często spotkasz też odwołania do tej geometrii.
W budownictwie i hydraulice taki gwint pojawia się tam, gdzie producent chce rozdzielić dwie sprawy: mechaniczne skręcenie złącza i właściwe uszczelnienie czołowe. To praktyczne rozwiązanie, bo pozwala stosować O-ringi, podkładki płaskie albo specjalne uszczelnienia dopasowane do medium i temperatury. Ja zwracam na to uwagę od razu, bo w terenie najwięcej problemów rodzi nie sam gwint, tylko błędne założenie, że „te same zwoje” znaczą też „takie samo uszczelnienie”.
W katalogach może być zapisany po prostu jako G1/2, G 1/2 albo „1/2 BSPP”. Niezależnie od formy zapisu chodzi o ten sam typ połączenia, a następny krok to sprawdzenie wymiarów i sposobu rozpoznania. To właśnie one decydują, czy część rzeczywiście będzie pasować bez adaptacji.
Jakie ma wymiary i jak go rozpoznać

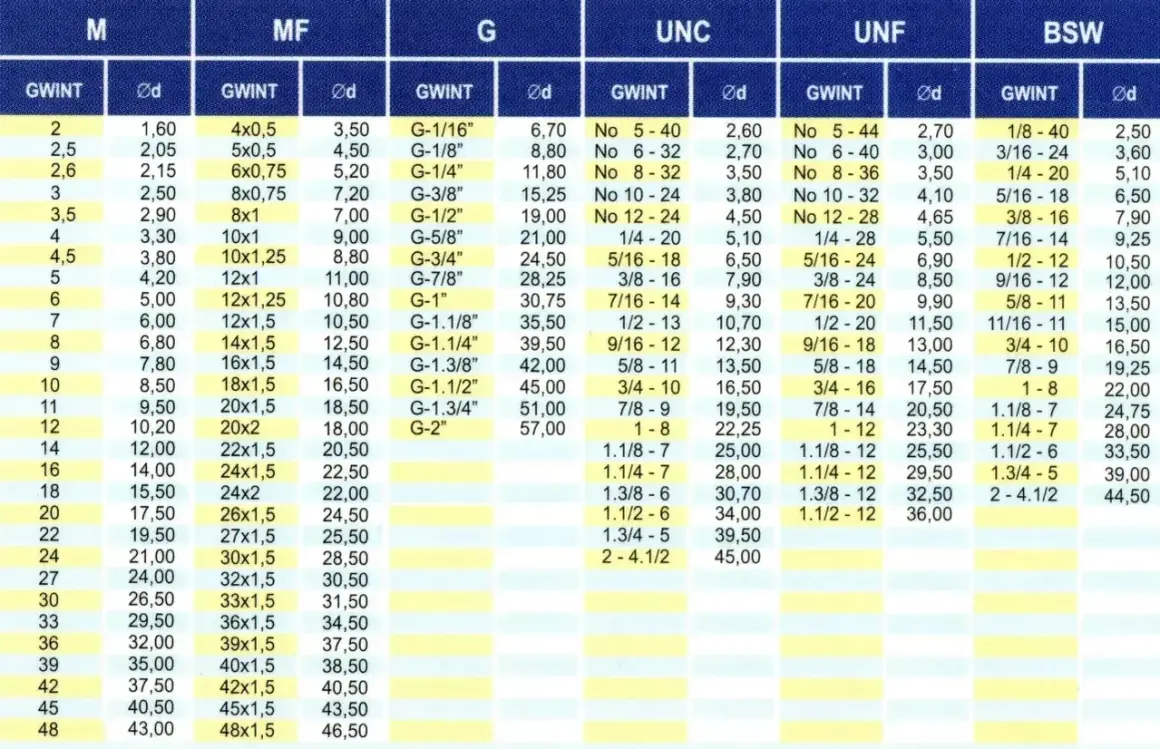

Najczęstsze nieporozumienie dotyczy samej nazwy „1/2 cala”. To nie oznacza, że zewnętrzna średnica gwintu ma 12,7 mm. W praktyce dla G1/2 nominalna średnica zewnętrzna wynosi 20,955 mm, skok 1,814 mm, czyli 14 TPI, a średnica pod wiertło przy gwincie wewnętrznym jest zwykle około 19 mm. Dla montażysty to ważniejsze niż sama nazwa handlowa, bo pozwala szybko odsiać błędną część jeszcze przed skręcaniem.
| Parametr | Wartość dla G1/2 | Znaczenie praktyczne |
|---|---|---|
| Typ gwintu | BSPP, cylindryczny | Gwint nie jest stożkowy i nie uszczelnia sam z siebie połączenia. |
| Kąt zarysu | 55° | To klasyczny profil Whitwortha, inny niż w gwincie metrycznym czy NPT. |
| Średnica zewnętrzna | 20,955 mm | To jeden z najpewniejszych punktów identyfikacji przy pomiarze suwmiarką. |
| Skok gwintu | 1,814 mm | Odpowiada 14 zwojom na cal. |
| Średnica pod gwint wewnętrzny | około 19,0 mm | Pomaga dobrać wiertło i ocenić, czy otwór nie został już nadmiernie rozwiercony. |
Rozpoznanie w praktyce robię zawsze w dwóch krokach. Najpierw mierzę średnicę zewnętrzną, potem sprawdzam skok grzebieniem do gwintów albo porównuję z tabelą. Jeśli ktoś patrzy wyłącznie na suwmiarkę, łatwo przeoczy różnicę między złączem BSPP a innym gwintem rurowym o podobnej średnicy, a to kończy się zakupem części „prawie pasującej”.
Warto też pamiętać, że wartości są nominalne i mają tolerancje. Dlatego pojedynczy pomiar nie zawsze wystarczy do identyfikacji, szczególnie przy częściach po eksploatacji, zabrudzonych lub lekko zużytych. Stąd już tylko krok do porównania z innymi standardami, bo to właśnie one najczęściej robią zamieszanie na budowie i przy serwisie.
Czym różni się od R, Rp, NPT i gwintu metrycznego
Tu pojawia się najwięcej kosztownych pomyłek. Gwint G1/2 wygląda podobnie do innych połączeń rurowych, ale nie jest zamiennikiem ani dla gwintów stożkowych, ani dla metrycznych. Różnice w zarysie, kącie i sposobie uszczelniania decydują o tym, czy połączenie będzie szczelne, czy tylko „dokręcone na siłę”.
| Oznaczenie | Zarys | Gdzie uszczelnia się połączenie | Typowe ryzyko pomyłki |
|---|---|---|---|
| G / BSPP | Cylindryczny, 55° | Na uszczelce, O-ringu lub przylgni | Mylenie z gwintem stożkowym i próba uszczelnienia samego gwintu |
| R / Rp / Rc | Stożkowy, 55° | Na samych zwojach gwintu | Wkręcenie w port G bez właściwego adaptera |
| NPT | Stożkowy, 60° | Na samych zwojach gwintu | Udawanie, że „prawie pasuje” do BSPP, bo ma podobny rozmiar |
| M | Metryczny, prosty | Najczęściej na O-ringu lub podkładce | Mylenie nominalnego wymiaru z rzeczywistą średnicą gwintu |
Jeżeli mam wskazać jedną praktyczną zasadę, to jest nią ta: nie zakładaj zgodności po samej średnicy. Dwa elementy mogą mieć zbliżony wymiar zewnętrzny, ale zupełnie inny kąt gwintu i inną logikę uszczelnienia. W hydraulice oznacza to różnicę między montażem, który trzyma od razu, a takim, który zacznie przeciekać po pierwszym uruchomieniu albo pod obciążeniem. Następny temat jest już bardziej „terenowy”, bo pokazuje, gdzie ten gwint spotyka się najczęściej.
Gdzie spotyka się go w hydraulice i budownictwie
W instalacjach ten rozmiar nie jest egzotyką. Wręcz przeciwnie, pojawia się zaskakująco często tam, gdzie potrzebne jest kompaktowe i łatwe do serwisowania przyłącze. Najczęściej widzę go w takich elementach:
- manometry i czujniki ciśnienia - bo port G1/2 pozwala połączyć przyrząd z korpusem bez komplikowania konstrukcji;
- zawory i rozdzielacze - szczególnie w punktach serwisowych, gdzie liczy się szybki demontaż i wymiana uszczelnienia;
- korpusy filtrów - ponieważ połączenie czołowe daje kontrolę nad szczelnością i ułatwia obsługę;
- armatura sanitarna - na przykład wężyk, przyłącze baterii albo osprzęt łazienkowy, gdzie ten gwint jest po prostu bardzo rozpowszechniony;
- adaptery i przejściówki - bo w praktyce często trzeba przejść z G na M, R albo na inny standard używany przez konkretny producent.
W budownictwie i serwisie ważny jest też aspekt dostępności części. Gdy element jest popularny, łatwiej dobrać podkładkę, O-ring czy gotową przejściówkę, ale właśnie przez tę popularność wiele osób zakłada, że „na pewno coś podejdzie”. Nie podejdzie, jeśli nie zgadza się sposób uszczelniania. To prowadzi bezpośrednio do pytania, jak właściwie dobrać złącze i materiał uszczelki.
Jak dobrać właściwe złącze i uszczelnienie
Ja przy takich połączeniach zaczynam od prostego schematu, który oszczędza sporo czasu na montażu i reklamacji:
- Sprawdź oznaczenie portu - czy producent podaje G, R/Rp, M, czy w ogóle wymaga konkretnego adaptera.
- Ustal typ uszczelnienia - płaskie, na O-ringu, na podkładce metalowo-gumowej albo na przylgni.
- Dobierz materiał do medium - EPDM częściej sprawdza się przy wodzie, NBR przy olejach i wielu zastosowaniach technicznych, ale zawsze warto odnieść się do karty materiałowej i temperatury pracy.
- Nie zastępuj uszczelki samą taśmą - PTFE może pomóc w niektórych układach, ale nie naprawi złego typu gwintu ani nie zastąpi prawidłowego uszczelnienia czołowego.
- Dokręcaj z wyczuciem - zwłaszcza w aluminium, mosiądzu i cienkościennych korpusach, gdzie zbyt duży moment potrafi uszkodzić gniazdo szybciej niż sam przeciek.
Najważniejsze jest to, że w gwintach BSPP szczelność nie powinna zależeć od „dociśnięcia na siłę”. Jeśli połączenie wymaga dużej brutalności przy montażu, zwykle oznacza to zły dobór części, zabrudzone gniazdo albo uszkodzoną uszczelkę. Właśnie takie błędy omówię teraz, bo w praktyce powtarzają się najczęściej.
Najczęstsze błędy, które kończą się przeciekiem albo uszkodzeniem
- Mylenie G1/2 z NPT lub R - z zewnątrz podobne, ale technicznie to inne standardy.
- Uszczelnianie samego gwintu - gdy konstrukcja wymaga uszczelki płaskiej albo O-ringu, taśma nie załatwi sprawy.
- Wkręcanie stożka do gniazda prostego - to często daje chwilową poprawę, ale nie daje pewności szczelności.
- Ponowne użycie zużytej podkładki - spłaszczona uszczelka traci elastyczność i po prostu przestaje pracować.
- Pomiar tylko „na oko” - bez sprawdzenia skoku łatwo zamówić część, która pasuje prawie idealnie, czyli w praktyce wcale.
- Przekręcenie gwintu w miękkim materiale - przy mosiądzu i aluminium dzieje się to szybciej, niż wielu instalatorów zakłada.
Najbardziej zdradliwy błąd widzę wtedy, gdy ktoś kupuje element po samym opisie „1/2 cala” i dopiero na budowie okazuje się, że potrzebny był inny standard. To nie jest drobiazg, tylko realne ryzyko postoju prac albo uszkodzenia drogiego osprzętu. Dlatego przed zakupem warto zrobić krótką checklistę, zamiast liczyć na dopasowanie „na próbę”.
Co warto sprawdzić przed zamówieniem i montażem
- Pełne oznaczenie gwintu - G1/2, R, Rp, M albo inne, najlepiej z dokumentacji producenta.
- Średnicę i skok - pomiar suwmiarką i grzebieniem do gwintów daje znacznie pewniejszy wynik niż sam opis handlowy.
- Rodzaj uszczelnienia - uszczelka płaska, O-ring, podkładka metalowo-gumowa czy przylgnia stożkowa.
- Medium i warunki pracy - woda, olej, powietrze, temperatura, ciśnienie i drgania wpływają na dobór materiału.
- Dostęp do połączenia - jeśli miejsce jest ciasne, lepiej od razu przewidzieć odpowiedni adapter niż walczyć z montażem na siłę.
- Stan gniazda i gwintu - zabrudzenie, korozja albo zadzior potrafią zepsuć nawet dobrze dobrane złącze.
Jeżeli mam zostawić jedną praktyczną wskazówkę, to tę: przy takich połączeniach najpierw identyfikuję standard, potem dobieram uszczelnienie, a dopiero na końcu narzędzie i moment dokręcania. To prosty porządek, ale w hydraulice działa lepiej niż improwizacja. Gdy zapamiętasz tylko jedną liczbę, niech będzie to 20,955 mm - reszta wynika już z poprawnego rozpoznania standardu i właściwego montażu.
