Jak podłączyć różnicówkę w rozdzielnicy? Poradnik krok po kroku

W rozdzielnicy różnicówka ma jedno zadanie: odciąć zasilanie, gdy pojawi się niebezpieczny upływ prądu do ziemi. Dlatego w praktyce temat jak podłączyć bezpiecznik różnicowy sprowadza się nie tylko do wpięcia przewodów w odpowiednie zaciski, ale też do właściwego doboru aparatu, rozdzielenia przewodów neutralnych i sprawdzenia całej ochrony po montażu. W tym artykule pokazuję to krok po kroku, w wersji użytecznej dla domowej rozdzielnicy i bez zbędnego komplikowania.

Co naprawdę robi wyłącznik różnicowoprądowy

Wiele osób wrzuca do jednego worka różnicówkę, „korki” i rozłącznik główny, a to są trzy różne funkcje. Wyłącznik różnicowoprądowy porównuje prąd wypływający przewodem fazowym z prądem wracającym przewodem neutralnym. Jeśli pojawia się różnica, aparat odłącza obwód. To właśnie ten mechanizm chroni człowieka i instalację przed skutkami upływu prądu na obudowę urządzenia, do wilgoci, uszkodzonego przewodu albo do ziemi.

Ja patrzę na to tak: różnicówka nie jest „lepszym bezpiecznikiem”, tylko innym zabezpieczeniem. Zwykły wyłącznik nadprądowy reaguje na przeciążenie i zwarcie, ale nie wyłapie sytuacji, w której prąd ucieka przez ciało człowieka albo przez zawilgocony element instalacji. Dlatego oba aparaty pracują obok siebie, a nie zamiast siebie.

W domowych instalacjach najczęściej spotkasz czułość 30 mA, bo to standard ochrony dodatkowej dla ludzi. Wyższe wartości, na przykład 100 mA lub 300 mA, stosuje się zwykle selektywnie, bliżej wejścia instalacji, bardziej jako ochronę przeciwpożarową albo warstwę nadrzędną. Gdy to rozróżnienie jest jasne, łatwiej wybrać właściwy model do konkretnej rozdzielnicy.

Jak dobrać właściwy model do rozdzielnicy

Dobór zaczynam od trzech pytań: ile faz ma obwód, jakie odbiorniki będzie chronił i czy w środku instalacji nie ma elektroniki, która zmienia charakter prądu upływu. To ważniejsze niż marka na obudowie. W praktyce najwięcej problemów robi nie sam montaż, tylko zły typ aparatu wybrany „na oko”.

W 2026 roku typowy aparat 2P 30 mA typu A kosztuje na rynku zwykle około 250-400 zł, a model 4P 30 mA częściej 320-650 zł. Wersje specjalne, zwłaszcza o podwyższonej odporności lub typu F, potrafią kosztować wyraźnie więcej, nawet blisko 1000 zł. To dobry punkt odniesienia, bo czasem różnica w cenie wynika nie z „marki premium”, tylko z realnie lepszej odporności na elektronikę i zakłócenia.

Gdy model jest już dobrany, przechodzę do najważniejszego etapu, czyli przygotowania rozdzielnicy. To właśnie tutaj najłatwiej popełnić błąd, którego później nie da się już poprawić samym przestawieniem przewodu.

Przygotuj rozdzielnicę, zanim dotkniesz zacisków

Ja zawsze zaczynam od odłączenia zasilania głównego i sprawdzenia braku napięcia odpowiednim testerem. Samo „wyłączenie bezpiecznika” nie wystarcza, bo w rozdzielnicy mogą pozostać obwody zasilane z innych torów albo błędnie opisane przewody. Dopiero po potwierdzeniu, że instalacja jest martwa, można planować dalsze prace.

W drugiej kolejności sprawdzam układ sieci. W domach spotkasz najczęściej TN-S, TN-C-S albo starsze TN-C. To ma znaczenie, bo w układzie TN-C przewód PEN trzeba najpierw rozdzielić na PE i N, a dopiero potem prowadzić neutralny przez różnicówkę. PEN nie przechodzi przez RCD w sposób „na skróty”, bo to psuje działanie ochrony i może wygenerować niebezpieczne sytuacje.

• Wyłącz zasilanie główne i zabezpiecz je przed przypadkowym załączeniem.
• Potwierdź brak napięcia testerem dwubiegunowym.
• Sprawdź, czy w rozdzielnicy masz układ TN-S, TN-C-S czy TT.
• Przy TN-C wykonaj prawidłowy rozdział PEN na PE i N przed różnicówką.
• Przygotuj osobne listwy neutralne dla każdego obwodu chronionego osobnym RCD.
• Upewnij się, że aparat ma miejsce na szynie DIN i że zaciski są dostępne zgodnie z instrukcją producenta.

W praktyce bardzo pilnuję też porządku w przewodach neutralnych. Jeśli kilka obwodów ma wspólny N, różnicówka zacznie działać losowo albo będzie wybijać od razu po załączeniu. Dopiero po takim przygotowaniu można przejść do samego wpięcia aparatów.

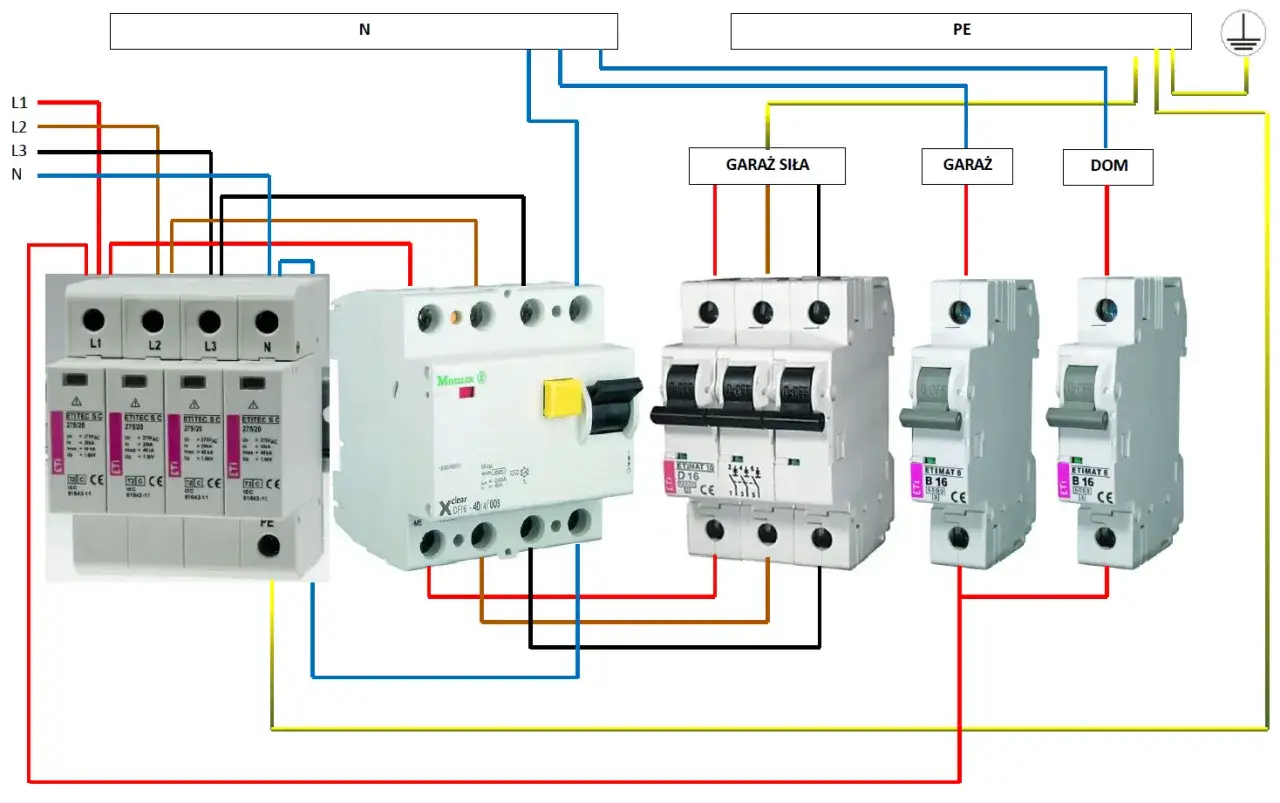

Jak podłączyć różnicówkę w rozdzielnicy krok po kroku

Na obudowie aparatu zawsze szukam oznaczeń producenta: wejścia, wyjścia, biegunów i kierunku zasilania. Nie każdy model ma identyczny układ zacisków, dlatego nie warto kopiować przypadkowego schematu z internetu. Liczy się to, co przewidział producent konkretnego aparatu.

1. Osadź aparat na szynie DIN w miejscu przewidzianym w rozdzielnicy.
2. Doprowadź przewody zasilające do strony wejściowej oznaczonej przez producenta.

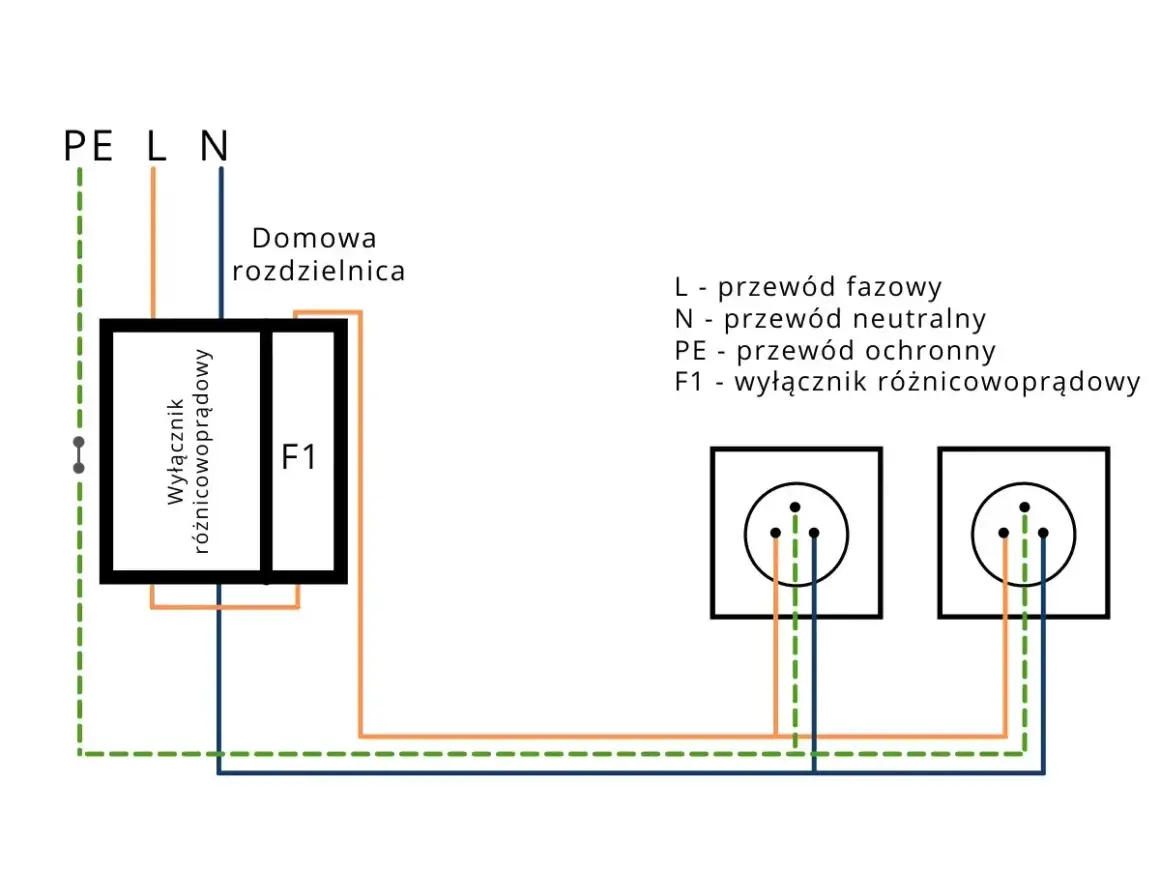

3. W jednofazowym obwodzie przeprowadź przez aparat przewód fazowy i neutralny.
4. W obwodzie trójfazowym przeprowadź przez aparat wszystkie fazy oraz neutralny, jeśli układ go wymaga.
5. Przewód ochronny PE podłącz do osobnej listwy ochronnej, a nie do różnicówki.
6. Przewody neutralne obwodów chronionych przez ten sam RCD prowadź wyłącznie na przypisaną do niego listwę N.
7. Dokręć zaciski momentem podanym w instrukcji, nie „na wyczucie”.
8. Po zakończeniu montażu sprawdź opis obwodów i kolejność zabezpieczeń w rozdzielnicy.

W praktyce kluczowe są trzy zasady: wszystkie żyły czynne chronionego obwodu przechodzą przez ten sam aparat, przewód PE omija różnicówkę, a neutralne nie mieszają się między różnymi grupami. Jeśli producent dopuszcza zasilanie od góry lub od dołu, nadal trzymam się schematu z karty produktu, bo to on jest nadrzędny wobec przyzwyczajeń instalatora.

Po takim podłączeniu instalacja jeszcze nie jest gotowa do pracy. Najpierw trzeba wyłapać błędy montażowe, bo one zwykle ujawniają się dopiero po uruchomieniu i potrafią unieruchomić cały obwód.

Najczęstsze błędy, przez które różnicówka wybija albo nie chroni

Widziałem już wiele rozdzielnic, w których problemem nie był sam aparat, tylko jeden drobny błąd w prowadzeniu przewodów. Najczęstsze pomyłki są powtarzalne i da się ich uniknąć, jeśli pracuje się metodycznie.

• Wspólny przewód neutralny dla kilku różnych RCD - to najkrótsza droga do przypadkowych zadziałań.
• Połączenie N z PE za różnicówką - aparat zaczyna widzieć prąd tam, gdzie nie powinien.
• Zły typ RCD do nowoczesnych odbiorników z elektroniką - w praktyce oznacza niepotrzebne wyzwalanie albo niedopasowaną ochronę.
• Brak osobnego zabezpieczenia nadprądowego dla samej różnicówki, jeśli układ tego wymaga - RCCB nie chroni przed przeciążeniem.
• Luźne zaciski - grzanie, spadki napięcia i niestabilna praca całego toru.
• Zbyt duża grupa obwodów pod jedną różnicówką - jeden drobny upływ wyłącza pół domu.
• Brak opisu obwodów - później trudno ustalić, który neutralny należy do którego aparatu.

Ja zwykle zwracam szczególną uwagę na kuchnię, łazienkę, garaż i zasilanie urządzeń z elektroniką, bo tam problemy z upływem pojawiają się najczęściej. Jeśli kilka obwodów ma w praktyce sporo prądów upływu, jedna wspólna różnicówka jest zwyczajnie zbyt toporna. To właśnie prowadzi nas do pytania, czy w danym układzie nie lepszy będzie RCBO.

Kiedy zamiast jednej różnicówki lepiej wybrać RCBO

Po uruchomieniu instalacji nie kończę pracy na samym załączeniu napięcia. Zawsze sprawdzam przycisk TEST, a w instalacji odbiorczej warto też wykonać pomiary skuteczności ochrony, czasu zadziałania i podstawowych parametrów izolacji. Sam przycisk TEST potwierdza tylko mechanikę aparatu, a nie całą jakość montażu.

W praktyce RCBO bardzo lubię tam, gdzie jeden błąd nie powinien odcinać połowy mieszkania. To droższe rozwiązanie, ale daje porządek diagnostyczny i mniej frustracji przy pierwszym zwarciu albo upływie. Przy kilku obwodach z dużą liczbą urządzeń elektronicznych to często bardziej rozsądny wybór niż dokładanie kolejnej wspólnej różnicówki.

Jeśli mam zostawić jedną zasadę, to tę: różnicówka ma być dobrana do rodzaju obwodu, wpięta zgodnie ze schematem producenta i sprawdzona pomiarami. Gdy w rozdzielnicy panuje porządek w neutralnych, PE jest prowadzony osobno, a aparat ma właściwy typ i czułość, instalacja działa przewidywalnie i bez zbędnych wyłączeń. W przeciwnym razie nawet nowy, markowy aparat nie rozwiąże problemu, tylko go zamaskuje na chwilę.
