Wyłącznik nadprądowy wygląda niepozornie, ale to od jego doboru zależy, czy instalacja zareaguje na przeciążenie i zwarcie we właściwym momencie. Charakterystyka wyłączników nadprądowych decyduje o tym, jak aparat zachowa się przy dużym prądzie rozruchowym, jak szybko wyłączy obwód i czy będzie pasował do konkretnego odbiornika, przewodu oraz warunków montażu. W tym artykule wyjaśniam, jak czytać oznaczenia B, C i D, które parametry są ważniejsze niż sama litera, jak dobrać zabezpieczenie do domu lub warsztatu oraz jak uniknąć błędów, które potem kończą się niepotrzebnymi wyzwoleniami albo zbyt słabą ochroną.
Najkrócej: liczy się nie tylko litera na obudowie, ale też prąd znamionowy, zdolność wyłączania i warunki pracy
- Charakterystyka określa próg zadziałania członu elektromagnetycznego przy zwarciu.
- B, C i D różnią się odpornością na prądy rozruchowe, a nie „jakością” zabezpieczenia.
- Do mieszkań najczęściej trafiają wyłączniki B, do obwodów z większym rozruchem częściej C, a D zostawia się dla cięższych odbiorników.
- Przy doborze trzeba sprawdzić też In, Icn/Icu, napięcie pracy, liczbę biegunów i przekrój przewodu.
- Zbyt „mocna” charakterystyka może opóźnić zadziałanie zabezpieczenia i pogorszyć ochronę przewodu.
Co naprawdę oznacza wyzwalanie nadprądowe
W praktyce wyłącznik nadprądowy ma dwa zadania: chronić przewody przed przeciążeniem i odcinać obwód przy zwarciu. Robi to dzięki dwóm członom wyzwalającym. Człon termiczny reaguje na dłuższe przeciążenie, bo nagrzewa się bimetal, a człon elektromagnetyczny działa niemal natychmiast, gdy prąd gwałtownie rośnie. Ja zawsze zaczynam od rozróżnienia tych dwóch mechanizmów, bo bez tego litery B, C i D są tylko skrótem, który łatwo źle zinterpretować.
Najważniejsze jest to, że charakterystyka nie opisuje „siły” wyłącznika w prostym sensie, tylko zakres prądu, przy którym aparat ma zadziałać natychmiastowo. W standardowych badaniach dla aparatury modułowej patrzy się m.in. na zachowanie przy 1,13 x In i 1,45 x In, czyli przy prądach odniesionych do wartości znamionowej. Dzięki temu wiadomo, kiedy wyłącznik ma jeszcze wytrzymać dłuższe obciążenie, a kiedy powinien już odłączyć obwód.
To rozróżnienie ma znaczenie praktyczne: urządzenie z dużym prądem rozruchowym może chwilowo „szarpnąć” instalację, ale to jeszcze nie musi oznaczać awarii. Z drugiej strony zbyt duża tolerancja na taki skok może sprawić, że zabezpieczenie będzie działało za późno. Dlatego sama litera nigdy nie wystarcza. Trzeba ją czytać razem z obciążeniem i warunkami pracy, a dalej zobaczyć, jak wyglądają konkretne krzywe B, C i D.
Jak czytać B, C i D w praktyce
Najprościej ujmując, litera mówi o tym, ile razy większy od prądu znamionowego może być impuls, zanim zadziała człon elektromagnetyczny. W katalogach producentów dla aparatury zgodnej z IEC/EN 60898-1 najczęściej spotkasz trzy podstawowe zakresy. Warto przy tym pamiętać, że konkretna seria produktu może podawać nieco węższy przedział, więc zawsze sprawdzam kartę katalogową danego modelu, a nie tylko ogólny opis serii.
| Charakterystyka | Próg zadziałania członu elektromagnetycznego | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|---|
| B | około 3–5 x In | obwody o niewielkim prądzie rozruchowym, np. oświetlenie, gniazda w mieszkaniach, odbiorniki rezystancyjne | może wyzwalać przy urządzeniach z większym udarem startowym |
| C | około 5–10 x In | obwody z umiarkowanym rozruchem, np. zasilacze, małe silniki, klimatyzacja, większe oprawy LED | wymaga poprawnie dobranych warunków zwarciowych i sensownego zabezpieczenia przewodów |
| D | najczęściej około 10–20 x In | silniki, transformatory, spawarki, urządzenia o dużym udarze prądowym | nie wolno dobierać go „na zapas” do zwykłego obwodu domowego |
W praktyce D bywa opisywana też w węższym zakresie dla określonych rodzin aparatów, więc nie traktuję tej litery jako uniwersalnej gwarancji konkretnego progu. Lepiej myśleć o niej jako o klasie zachowania przy rozruchu. Jeżeli urządzenie startuje ciężko, ma sprężarkę, transformator albo duży silnik, D może pomóc uniknąć niepotrzebnego wyłączenia, ale tylko wtedy, gdy cała instalacja została pod to policzona.
Jeśli po przeczytaniu tej tabeli nadal pojawia się pytanie „co wybrać”, odpowiedź brzmi: najpierw odczytuję obciążenie, a dopiero potem dopasowuję aparat. Właśnie dlatego samo porównanie B, C i D nie wystarcza bez znajomości parametrów znamionowych i zwarciowych, które omawiam dalej.
Jakie parametry trzeba sprawdzić przed wyborem
Na obudowie widzisz zwykle kilka oznaczeń, ale nie wszystkie są równie ważne w każdej sytuacji. Ja patrzę na nie w ustalonej kolejności, bo to ogranicza błędy i przyspiesza dobór. Najpierw sprawdzam, czy aparat pasuje do obciążenia, potem czy wytrzyma warunki zwarciowe, a dopiero na końcu doprecyzowuję liczbę biegunów i detale montażowe.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| In | prąd znamionowy wyłącznika | musi odpowiadać spodziewanemu prądowi pracy obwodu i chronić przewód przed przeciążeniem |
| Icn / Icu | zdolność wyłączania zwarć | mówi, czy aparat bezpiecznie przerwie prąd zwarciowy w punkcie instalacji |
| Ue | znamionowe napięcie pracy | musi być zgodne z siecią 230/400 V AC lub inną przewidzianą w projekcie |
| 1P, 1P+N, 2P, 3P, 4P | liczba biegunów i sposób rozłączania | decyduje o tym, czy odcinasz tylko fazę, czy także neutralny i ile torów obsługujesz |
| temperatura odniesienia | warunki, przy których producent podaje charakterystyki | w cieplejszej rozdzielnicy aparat może reagować szybciej niż w katalogowym punkcie pomiarowym |
W praktyce bardzo ważna jest też zdolność wyłączania zwarć. W instalacjach budynkowych często spotyka się 6 kA, a w mocniejszych lub bardziej wymagających rozwiązaniach 10 kA, 15 kA i więcej. To nie jest detal do pominięcia, bo aparat z dobrą charakterystyką, ale zbyt małą zdolnością wyłączania, nadal może być po prostu niewłaściwy dla danego miejsca w rozdzielnicy.
Na temperaturę też patrzę uważnie. Gdy rozdzielnica jest ciasna, słabo wentylowana albo stoi w miejscu mocno nagrzanym, wyłącznik może szybciej osiągać próg zadziałania. To jeden z powodów, dla których ten sam model zachowuje się inaczej w mieszkaniu, inaczej w garażu, a jeszcze inaczej w szafie sterowniczej. Po tych parametrach łatwiej już przejść do konkretnych zastosowań.
Jak dobrać wyłącznik do domu, warsztatu i maszyn
Dobór nie zaczyna się od pytania „B, C czy D?”, tylko od pytania, co ten obwód zasila i jak wygląda jego rozruch. W domu zwykle chodzi o obwody oświetlenia, gniazd i pojedyncze urządzenia AGD. W warsztacie dochodzą elektronarzędzia, kompresory i pompy. Przy maszynach oraz większych napędach sytuacja robi się bardziej wymagająca, bo moment rozruchowy i prąd startowy potrafią być naprawdę wysokie.
Mieszkanie i dom

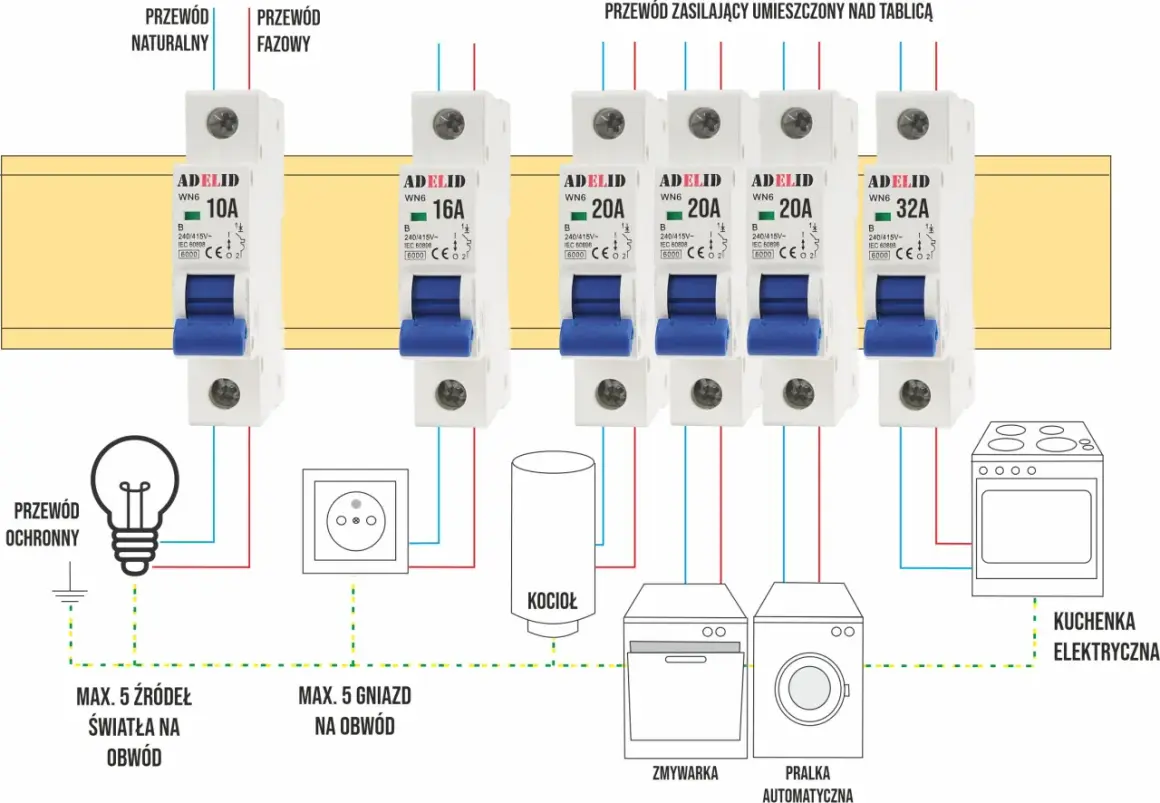

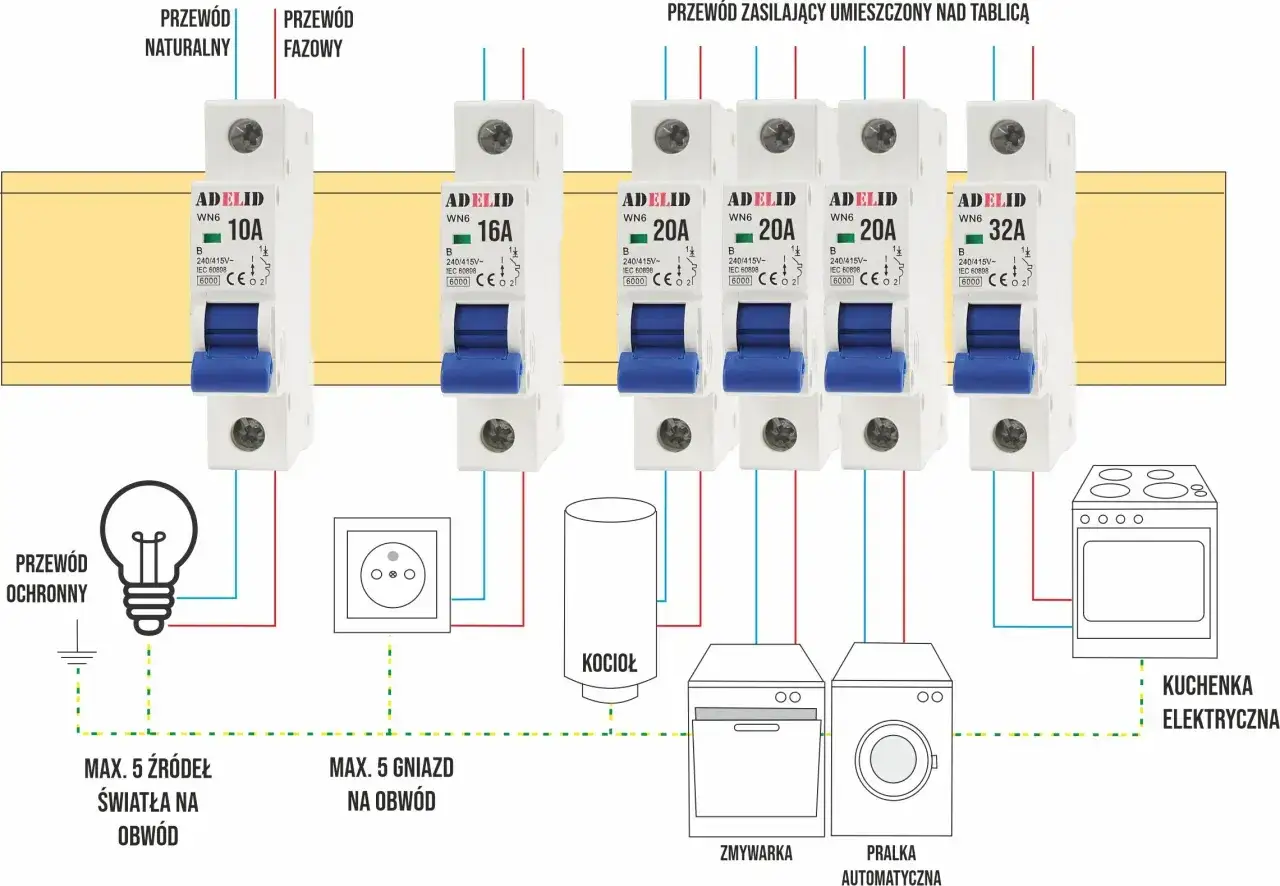

W typowych obwodach mieszkaniowych najczęściej sprawdza się charakterystyka B, zwłaszcza tam, gdzie obciążenie jest raczej przewidywalne. Dla oświetlenia i gniazd spotyka się popularne zestawienia z prądami 10 A lub 16 A, ale nie traktuję tego mechanicznie. Ostatecznie decyduje przekrój przewodu, długość obwodu, sposób prowadzenia instalacji i warunki zwarciowe w danym punkcie.
Jeżeli w jednym obwodzie pracuje wiele zasilaczy impulsowych, dużych źródeł LED albo urządzeń z wyraźnym udarem przy załączeniu, czasem lepiej rozważyć C zamiast B. Nie robię tego jednak automatycznie. Najpierw sprawdzam, czy problemem rzeczywiście jest rozruch, a nie źle dobrany przekrój przewodu albo zbyt długi obwód, który po prostu ma za mały zapas parametrów.
Warsztat i lekkie urządzenia napędowe
W warsztacie najczęściej zaczyna się od charakterystyki C. Elektronarzędzia, małe sprężarki, pompy i część urządzeń z silnikami jednofazowymi lub trójfazowymi potrafią podczas startu pobrać prąd wyraźnie wyższy niż w normalnej pracy. C daje zwykle lepszy margines niż B, ale nadal nie jest „uniwersalnym lekiem”. Jeśli wyłącznik wybija, najpierw sprawdzam dane odbiornika i pomiar pętli zwarcia, a dopiero potem zmieniam aparat.
To ważne zwłaszcza na budowie i w pracach serwisowych, gdzie podłącza się urządzenia doraźnie, czasem do długich przedłużaczy. W takich warunkach zbyt agresywne dobieranie zabezpieczenia kończy się albo zbędnymi wyłączeniami, albo nadmiernym zaufaniem do obwodu, który i tak ma słabe warunki pracy.
Przeczytaj również: Natężenie prądu - Czym jest i jak mierzyć ampery bez błędów?
Silniki, transformatory i większe rozruchy
Charakterystyka D ma sens tam, gdzie rozruch jest rzeczywiście ciężki. Widzę ją przy większych silnikach, transformatorach, spawarkach i wybranych urządzeniach przemysłowych, które przez chwilę „uderzają” prądem dużo mocniej niż klasyczne obciążenie domowe. Taki aparat ma większą tolerancję na start, ale właśnie dlatego wymaga ostrożniejszego doboru całej instalacji.
Jeżeli w obwodzie zastosujesz D bez analizy, możesz nie uzyskać odpowiednio szybkiego zadziałania przy zwarciu. W praktyce to właśnie tutaj najłatwiej popełnić kosztowny błąd: użytkownik chce uniknąć wyzwalania przy starcie, więc wybiera „mocniejszą” literę, a jednocześnie osłabia ochronę przewodu. To nie jest rozsądny kompromis. Lepiej dobrać rozwiązanie pod realne dane niż ratować się przypadkową zmianą charakterystyki.
Jeżeli rozumiesz już, gdzie które oznaczenie ma sens, pozostaje jeszcze druga strona problemu: błędy, które najczęściej psują nawet dobrze zapowiadający się dobór.
Najczęstsze błędy, które psują ochronę instalacji
Najgorsze pomyłki przy doborze zabezpieczeń wynikają z uproszczeń. Ktoś patrzy tylko na ampery, ktoś inny tylko na literę charakterystyki, a jeszcze ktoś uznaje, że skoro wyłącznik „pasuje do rozdzielnicy”, to reszta też będzie w porządku. W elektryce takie skróty zwykle mszczą się później, kiedy obwód zaczyna wybijać albo, co gorsza, nie reaguje tak szybko, jak powinien.
- Mylenie In z charakterystyką - prąd znamionowy i typ B/C/D to dwa różne parametry. 16 A z charakterystyką B nie zachowuje się tak samo jak 16 A z charakterystyką C.
- Dobór D „na zapas” - to częsty błąd w obwodach domowych. Większa tolerancja na rozruch nie oznacza lepszej ochrony.
- Ignorowanie zdolności wyłączania - aparat musi poradzić sobie z realnym prądem zwarciowym w miejscu montażu, a nie tylko wyglądać poprawnie na schemacie.
- Pomijanie długości i przekroju przewodu - ten sam wyłącznik może być poprawny przy krótkim obwodzie i zupełnie nietrafiony przy długim przewodzie o większej impedancji.
- Zakładanie, że temperatura nie ma znaczenia - przegrzana rozdzielnica potrafi zmienić zachowanie aparatu bardziej, niż się wydaje na etapie projektu.
- Brak koordynacji z innymi zabezpieczeniami - czasem problemem nie jest pojedynczy wyłącznik, tylko złe zestawienie z zabezpieczeniem nadrzędnym lub RCD.
W praktyce najczęściej powtarza się ten sam schemat: ktoś próbuje „uciszyć” wyzwalanie, zamiast ustalić jego przyczynę. Ja wolę odwrotną kolejność. Najpierw przyczyna, potem dobór. Tylko tak da się utrzymać równowagę między komfortem użytkowania a realną ochroną instalacji, a stąd już krótka droga do ostatniej listy kontrolnej przed montażem.
Jedna litera nie wystarczy, żeby dobrać bezpieczne zabezpieczenie
Przed zamknięciem rozdzielnicy zawsze sprawdzam cztery rzeczy: zgodność prądu znamionowego z obciążeniem, zdolność wyłączania względem spodziewanego zwarcia, dopasowanie charakterystyki do rozruchu oraz warunki termiczne miejsca montażu. Dopiero wtedy mam pewność, że aparat nie jest tylko „formalnie poprawny”, ale naprawdę pasuje do tej konkretnej instalacji.
- Porównaj prąd odbiornika z In i nie zakładaj dużego marginesu bez uzasadnienia.
- Sprawdź, czy Icn lub Icu jest wystarczające dla punktu instalacji.
- Ustal, czy obwód potrzebuje B, C czy D, patrząc na realny prąd rozruchowy.
- Zweryfikuj liczbę biegunów i sposób rozłączania, zwłaszcza przy obwodach trójfazowych.
- Weź pod uwagę temperaturę, zagęszczenie aparatów i sposób wentylacji rozdzielnicy.
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby prosta: dobry wyłącznik nadprądowy nie jest tym, który „najrzadziej wybija”, tylko tym, który reaguje właściwie w odpowiednim momencie. Gdy parametry są dobrane z głową, instalacja pracuje spokojnie, a zabezpieczenie staje się elementem, o którym na co dzień po prostu się nie myśli.
