Układ bistabilny to jeden z tych elementów elektroniki cyfrowej, które wyglądają skromnie, a w praktyce robią za pamięć 1 bitu. To właśnie dlatego przerzutnik bistabilny jest tak ważny w licznikach, rejestrach, prostych układach sterowania i automatyce budynkowej. W tym tekście wyjaśniam, jak działa, skąd bierze się jego „pamięć”, czym różnią się najpopularniejsze odmiany i na jakie błędy zwracam uwagę przy projektowaniu.

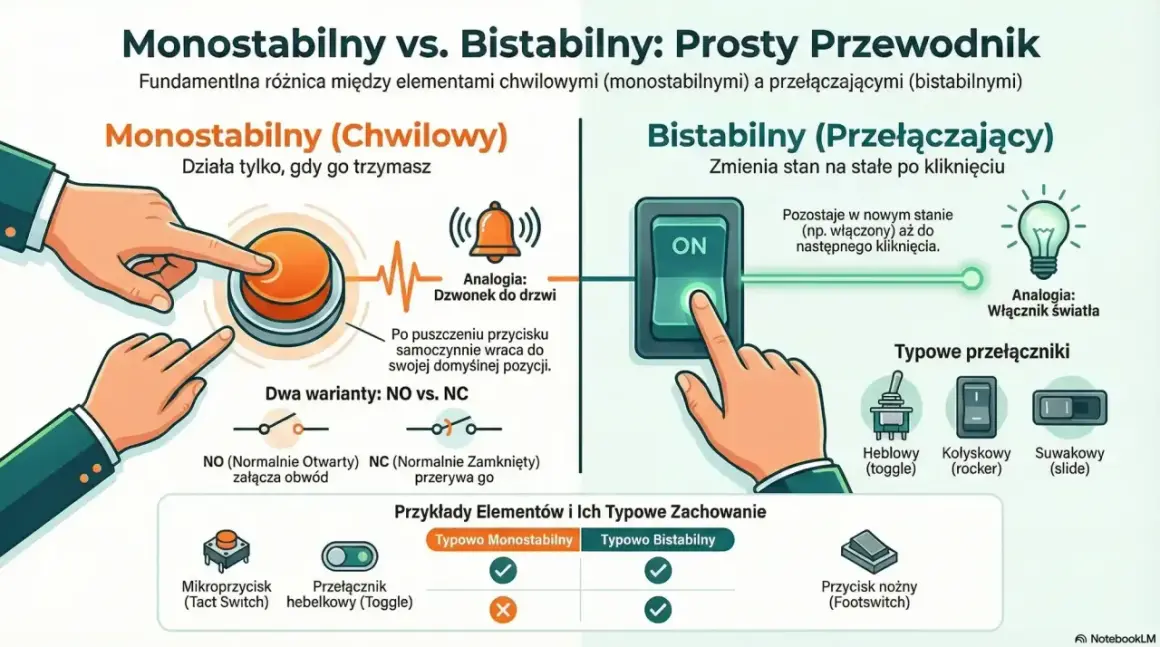

Najważniejsze fakty o układzie bistabilnym
- Przechowuje jeden bit informacji, bo ma dwa stabilne stany.
- Najprostsza wersja reaguje na wejścia set i reset, a po ich odpuszczeniu trzyma stan.
- Wersje z zegarem zmieniają stan tylko w określonym momencie, zwykle na zboczu sygnału.
- Niektóre kombinacje wejść są zabronione albo niejednoznaczne, więc trzeba je kontrolować.
- W praktyce największe problemy robią drgania styków, metastabilność i brak poprawnego resetu po starcie.
Jak działa układ i dlaczego potrafi pamiętać jeden bit

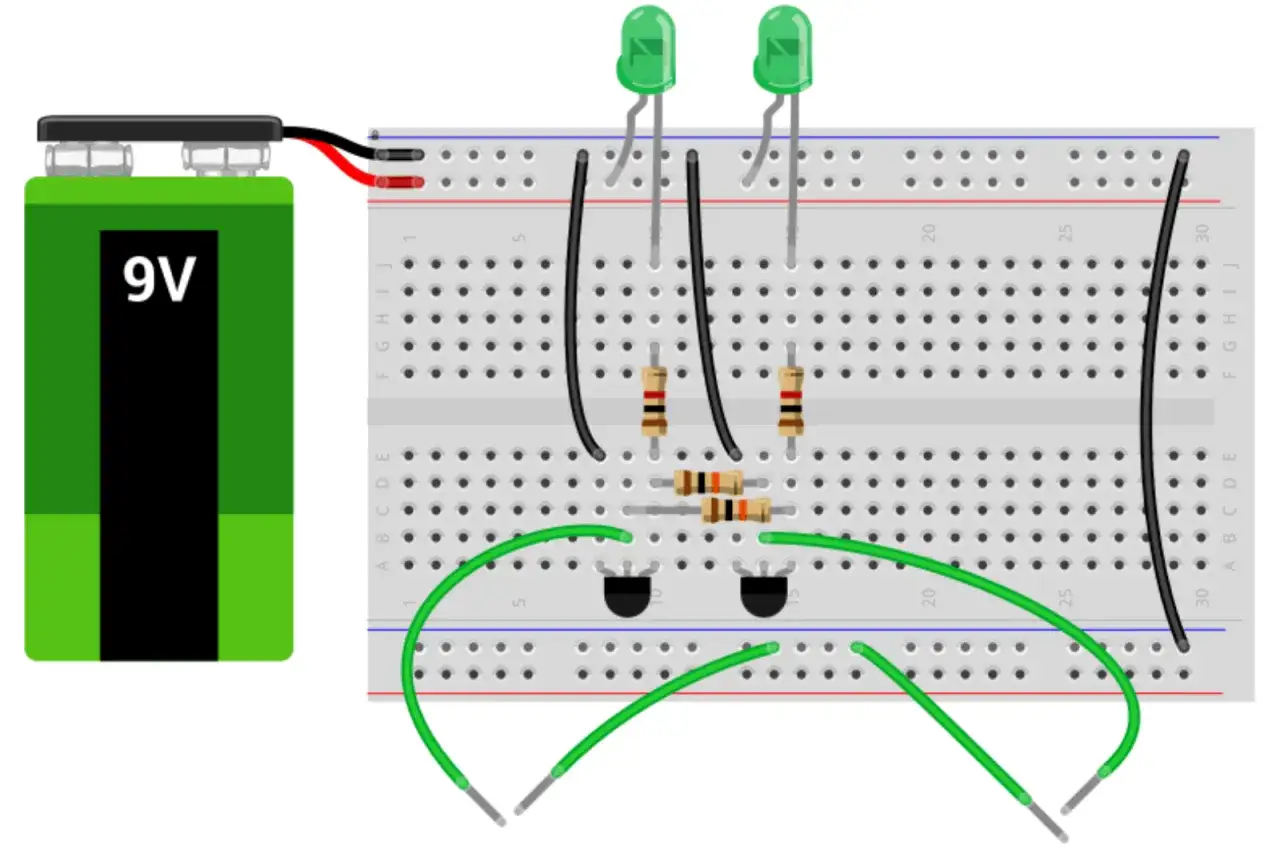

Ja patrzę na taki układ przede wszystkim jak na element pamięciowy, a nie tylko zestaw bramek. Dwa sprzężone ze sobą inwertery albo bramki logiczne tworzą pętlę, w której wyjście wraca na wejście i podtrzymuje własny stan. Dzięki temu układ nie potrzebuje ciągłego sterowania, żeby „wiedzieć”, czy ma być w 0, czy w 1.
W najprostszej postaci masz dwa wyjścia: Q i jego dopełnienie, zwykle oznaczane jako Q̅. W idealnym modelu jedno z nich jest równe 1, a drugie 0. Jeśli układ dostanie impuls ustawiający, przełącza się w drugi stan i zostaje w nim, dopóki nie pojawi się sygnał zmiany.
| Wejście | Stan wyjścia Q | Co to oznacza w praktyce |
|---|---|---|
| S = 0, R = 0 | Bez zmian | Układ podtrzymuje poprzedni stan |
| S = 1, R = 0 | 1 | Ustawienie stanu |
| S = 0, R = 1 | 0 | Wyzerowanie stanu |
| S = 1, R = 1 | Niepożądany | W tej wersji układu pojawia się stan zabroniony i możliwa niejednoznaczność |
Warto tu dopowiedzieć jedną rzecz, bo często wprowadza zamieszanie: w zależności od tego, czy układ zbudowano na bramkach NOR, czy NAND, logika wejść może być aktywna stanem wysokim albo niskim. Sama idea pozostaje ta sama, ale zapisy w tabelach wyglądają inaczej. To właśnie przez ten detal początkujący czasem odczytują schemat „na odwrót”.
Jeśli do tej podstawowej struktury dołożysz sygnał taktujący, układ przestaje reagować na każdy przypadkowy poziom wejścia. Zmiana następuje dopiero w ściśle określonym momencie, zwykle na zboczu zegara. To już prowadzi prosto do różnic między odmianami, które w praktyce projektowej mają duże znaczenie.
Jakie odmiany spotkasz najczęściej i do czego służą
W literaturze i katalogach elementów spotkasz kilka wariantów tego samego pomysłu. Ja rozdzielam je według tego, jak sterują stanem i kiedy są naprawdę wygodne w użyciu. To oszczędza sporo czasu przy czytaniu schematów.
| Typ | Wejścia | Najlepsze zastosowanie | Na co uważać |
|---|---|---|---|
| SR | Set i reset | Prosty zatrzask, alarm, sygnalizacja stanu | Możliwy stan zabroniony przy niekorzystnej kombinacji wejść |
| D | Jedno wejście danych i zegar | Rejestry, bufory, synchronizacja danych | Wymaga czystego sygnału zegarowego |
| JK | Dwa wejścia sterujące | Liczniki, układy przełączające, starsze projekty cyfrowe | Układ jest bardziej rozbudowany niż D |
| T | Wejście przełączające | Dzielniki częstotliwości, proste liczenie impulsów | Nie daje takiej elastyczności jak D |
Jeżeli wejście sterujące działa tylko wtedy, gdy ma aktywny poziom, mówimy raczej o latchu. Jeśli zmiana następuje dopiero na zboczu zegara, masz klasyczny przerzutnik taktowany. Dla praktyka to ważne rozróżnienie, bo latch reaguje „na bieżąco”, a flip-flop zmienia stan w wybranym momencie i jest przez to łatwiejszy do przewidzenia w większych układach.
W prostych projektach często wybieram D, bo upraszcza logikę. SR zostawiam tam, gdzie naprawdę potrzebuję dwóch jednoznacznych sygnałów set/reset. JK i T są z kolei bardziej naturalne w licznikach i dzielnikach, czyli tam, gdzie stan ma się zmieniać rytmicznie. Z tego już łatwo przejść do zastosowań, bo właśnie one pokazują, po co ten element w ogóle istnieje.
Gdzie ten element naprawdę pracuje w instalacjach i automatyce
W elektronice i automatyce budynkowej taki układ pojawia się wszędzie tam, gdzie trzeba zapamiętać zdarzenie albo przełączyć stan po impulsie. I to nie są akademickie przykłady. W szafach sterowniczych, prostych modułach wejściowych i układach sygnalizacji stanów robi dokładnie to, czego oczekuje instalator: nie gubi sygnału po jego zaniknięciu.
- Zatrzask alarmu - jeśli czujnik wykryje awarię, stan ma zostać zapamiętany do czasu ręcznego skasowania. To ważne, bo krótkie zdarzenia często znikają szybciej, niż operator zdąży je zauważyć.
- Przełączanie z przycisku chwilowego - jeden impuls może włączać i wyłączać światło, przekaźnik albo tryb pracy. To klasyczne rozwiązanie w prostych sterownikach i panelach operatorskich.
- Licznik impulsów - każdy impuls zegarowy zmienia stan w przewidywalny sposób, więc łatwo budować dzielniki częstotliwości i liczniki kroków.
- Buforowanie danych - w bardziej rozbudowanych układach stan jednego bitu staje się częścią większego rejestru, czyli pamięci sterującej.
Warto pamiętać o jednym ograniczeniu, które często umyka na początku: zwykły układ elektroniczny nie zachowuje stanu po zaniku zasilania, chyba że projekt przewiduje podtrzymanie albo pamięć nieulotną. Mechaniczny przekaźnik bistabilny zachowuje się inaczej, bo stan trzyma fizycznie, a nie wyłącznie logicznie. To drobny szczegół, ale w praktyce decyduje o tym, czy po wyłączeniu zasilania instalacja wróci dokładnie tam, gdzie trzeba.
Właśnie dlatego przy projektach sterowania nie patrzę tylko na logikę, lecz także na warunki pracy sygnałów. I tu dochodzimy do rzeczy, które najczęściej psują poprawne działanie układu.
Najczęstsze błędy i ograniczenia, które psują poprawne działanie
Najwięcej problemów nie wynika z samej idei układu, tylko z tego, że sygnał wejściowy nie jest wystarczająco czysty albo jest podany w złym momencie. To brzmi banalnie, ale właśnie te „banalne” błędy najczęściej robią różnicę między stabilnym projektem a układem, który raz działa, a raz nie.
- Drgania styków - przycisk mechaniczny nie przełącza się idealnie raz. Zamiast jednego impulsu dostajesz serię krótkich zmian, więc układ może zareagować kilka razy. Rozwiązaniem jest filtracja lub debouncing.
- Stan zabroniony - w niektórych wersjach jednoczesne pobudzenie obu wejść daje niejednoznaczny efekt. To nie jest „rzadka ciekawostka”, tylko realny problem przy projektowaniu prostych sterowań.
- Metastabilność - układ przez chwilę może zawisnąć pomiędzy 0 i 1. To stan niepożądany, bo reszta logiki może go odczytać błędnie albo z opóźnieniem.
- Brak definicji po starcie - po włączeniu zasilania stan początkowy nie zawsze jest znany. Jeśli układ ma wystartować w konkretnym trybie, trzeba przewidzieć reset lub preset.
- Wejścia wiszące - pozostawione bez definicji logicznej potrafią zbierać zakłócenia i losowo przełączać układ. W praktyce trzeba je zawsze ustalić przez rezystory podciągające albo ściągające.
Ja zawsze sprawdzam też, czy sygnał zegarowy lub sterujący nie jest zbyt wolny, zbyt zaszumiony albo podawany z innego obszaru czasowego bez synchronizacji. Jeśli wejście pochodzi z przycisku, czujnika mechanicznego albo długiego przewodu, problemem nie jest „sam przerzutnik”, tylko otoczenie sygnału. To jest dokładnie ten moment, w którym prosty układ zaczyna zachowywać się jak losowy generator błędów.
Jeżeli te ograniczenia uwzględnisz od razu, układ działa przewidywalnie. Zostaje już tylko dobrać wariant do konkretnego zadania, a to zwykle jest prostsze, niż się wydaje.
Jak dobrać właściwy wariant do prostego projektu
W praktyce patrzę na trzy pytania: co ma się zapamiętać, kiedy ma nastąpić zmiana i czy wejście jest w pełni kontrolowane. Odpowiedź na te trzy kwestie zwykle wystarcza, żeby wybrać odpowiedni wariant bez zgadywania.
- Jeśli potrzebujesz prostego set/reset, wybierz układ SR, ale tylko wtedy, gdy wejścia nie mogą wejść ze sobą w konflikt.
- Jeśli chcesz zapamiętać stan z jednego źródła danych, lepszy będzie D, bo upraszcza projekt i eliminuje część niejednoznaczności.
- Jeśli projekt ma liczyć impulsy albo przełączać stan cyklicznie, rozważ T albo JK.
- Jeśli sygnał pochodzi z przycisku, dodaj filtrację drgań i zadbaj o jednoznaczny reset po starcie.
- Jeśli stan ma przetrwać zanik zasilania, nie zakładaj tego z automatu - zwykły układ logiczny tego nie zapewni.
Ja w takich projektach zawsze wolę prostą i jednoznaczną logikę niż „sprytny” schemat, który wygląda dobrze tylko na kartce. Ten element ma rozwiązywać problem, a nie tworzyć nowe niejasności. Jeśli od początku wiesz, co ma zapamiętać, kiedy ma się przełączyć i jak ma się zachować po powrocie zasilania, cała reszta robi się po prostu inżynierska, a nie przypadkowa.
