Enkoder absolutny czy inkrementalny? Wybierz mądrze!

W automatyce, robotyce i maszynach budowlanych wybór czujnika położenia potrafi przesądzić o wygodzie uruchomienia, bezpieczeństwie zatrzymania i czasie serwisowania. Najczęściej decyzja sprowadza się do porównania enkodera absolutnego z inkrementalnym. Poniżej rozkładam ten temat na czynniki pierwsze: od zasady działania, przez zastosowania, aż po typowe błędy przy doborze i montażu.

Na czym polega różnica, która naprawdę zmienia wybór

Jeśli patrzę na to technicznie, różnica między tymi dwoma rozwiązaniami sprowadza się do jednego pytania: czy czujnik ma pamiętać konkretną pozycję, czy tylko informować o tym, że położenie się zmienia. Enkoder absolutny przypisuje każdemu kątowi jednoznaczny kod, więc po zaniku zasilania nadal „wie”, gdzie jest. Inkrementalny działa bardziej jak licznik kroków - pokazuje ruch, ale bez punktu odniesienia sam z siebie nie powie, w którym miejscu osi się znajduje.

W praktyce nie zaczynam od pytania „który jest lepszy”, tylko „co się stanie po zaniku zasilania i czy maszyna może wrócić do punktu odniesienia”. To właśnie ten warunek najczęściej rozstrzyga wybór szybciej niż katalogowa rozdzielczość. Następnie patrzę już na sposób działania, bo tam kryje się najwięcej nieporozumień.

Jak działają w praktyce i dlaczego zasilanie zmienia wszystko

Enkoder inkrementalny generuje impulsy przy każdym niewielkim ruchu wału. Sterownik zlicza te impulsy, a jeśli potrzebuje informacji o kierunku, korzysta z dwóch kanałów fazowych, zwykle oznaczanych jako A i B. Czasem pojawia się też kanał Z, czyli impuls referencyjny raz na obrót. To wystarcza do pomiaru prędkości, kierunku i względnego położenia, ale nie daje pełnej informacji o pozycji po utracie zasilania.

Co się dzieje po zaniku napięcia

Tu różnica jest najważniejsza. W enkoderze absolutnym pozycja jest zakodowana tak, że po ponownym uruchomieniu systemu sterownik może odczytać bieżący kąt od razu, bez powrotu do punktu startowego. W inkrementalnym ten sam scenariusz kończy się utratą kontekstu - urządzenie pamięta ruch tylko do momentu odcięcia zasilania, a potem trzeba wykonać bazowanie, czyli odnaleźć punkt referencyjny. Bazowanie to po prostu procedura ustawienia układu w znanym miejscu.

Przeczytaj również: Budowa rezystora - Dlaczego same omy to za mało?

Singleturn i multiturn bez żargonu

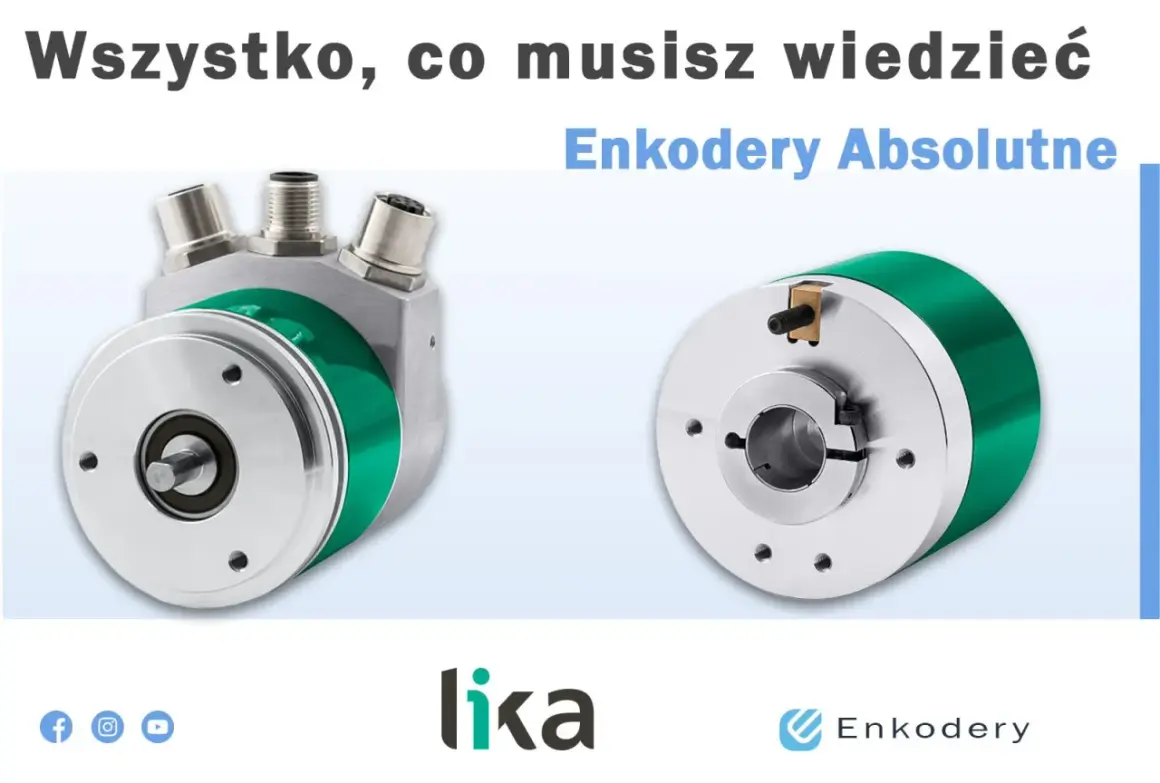

W enkoderach absolutnych często spotyka się dwa tryby. Singleturn rozpoznaje pozycję w obrębie jednego obrotu. Multiturn dodatkowo liczy pełne obroty wału, więc wie nie tylko, pod jakim kątem stoi oś, ale też ile razy się obróciła. To ważne przy napędach, gdzie jeden obrót niczego nie wyjaśnia, bo liczy się także liczba zwojów, przejazdów albo pełnych cykli.

W praktyce spotyka się dziś bardzo wysokie rozdzielczości. Dla enkodera absolutnego 24 bit na jeden obrót oznacza ponad 16 milionów możliwych pozycji, a 12 bit w liczniku wieloobrotowym to 4096 pełnych obrotów. Tego typu liczby robią wrażenie, ale sama rozdzielczość nadal nie jest tym samym co dokładność mechaniczna całego układu. Właśnie dlatego po technikaliach zawsze przechodzę do zastosowania, bo ono pokazuje, co naprawdę ma sens.

Kiedy absolutny daje realną przewagę

Rozwiązanie absolutne wygrywa tam, gdzie utrata pozycji po awarii zasilania byłaby kosztowna, niewygodna albo niebezpieczna. Myślę tu przede wszystkim o układach podnoszenia, pozycjonowania i osi, które muszą wrócić do pracy bez długiej procedury startowej. W takich miejscach czas uruchomienia i pewność pozycji mają większą wartość niż oszczędność na samym czujniku.

• Suwnice, wciągarki i żurawie, bo po przerwie w zasilaniu pozycja haków i wózków nie może być zgadywana.
• Serwonapędy w robotach i stołach obrotowych, gdzie każdy ruch powinien być jednoznaczny już po restarcie.
• Maszyny z wieloma osiami, które nie mogą za każdym razem przechodzić pełnego cyklu referencyjnego.
• Automatyka budynkowa i przemysłowa, np. bramy, rolety, systemy podawania, gdzie powrót do znanego położenia ma znaczenie dla bezpieczeństwa i komfortu.
• Układy pracujące w trybie ciągłym, w których każda minuta przestoju kosztuje więcej niż lepszy czujnik.

W takich aplikacjach absolutny nie jest „luksusem”, tylko praktycznym zabezpieczeniem przed niepotrzebnym resetem osi. Ale to nie znaczy, że zawsze trzeba po niego sięgać. W wielu prostszych układach równie dobrze, a czasem lepiej, sprawdza się wersja inkrementalna.

Kiedy inkrementalny nadal jest lepszym wyborem

Enkoder inkrementalny ma sens wszędzie tam, gdzie liczy się prostota, szybkość odczytu i rozsądny koszt, a bazowanie po starcie nie przeszkadza. W praktyce to nadal bardzo solidny wybór do monitorowania obrotów, regulacji prędkości, prostych osi i napędów pomocniczych. Dobrze radzi sobie w systemach, które i tak zawsze przechodzą przez procedurę referencji, więc utrata pozycji po wyłączeniu zasilania nie jest problemem.

Ja traktuję ten typ jako rozwiązanie bardzo uczciwe: nie obiecuje więcej, niż daje. Jeśli sterownik ma prosty interfejs, a maszyna po starcie może spokojnie dojechać do punktu bazowego, inkrementalny często wygrywa całym pakietem korzyści.

• Pomiar prędkości silnika i kontrola kierunku obrotów.
• Taśmy transportowe, podajniki i układy rolkowe.
• Proste napędy, w których pozycja absolutna nie jest potrzebna na każdej zmianie zasilania.
• Układy modernizowane, gdzie sterownik obsługuje sygnały A/B/Z bez dodatkowych bramek lub konwerterów.
• Aplikacje, w których liczy się niższy koszt uruchomienia całego układu, a nie maksymalna funkcjonalność czujnika.

Tu właśnie wychodzi praktyczna różnica między „dobrze działa” a „działa najlepiej w tej konkretnej maszynie”. Następna rzecz, która naprawdę wpływa na sukces, to integracja z napędem i sterowaniem, bo dobry czujnik można łatwo popsuć złym doborem interfejsu.

Na co patrzeć przy montażu i integracji sterowania

Wybór typu enkodera to dopiero połowa zadania. Druga połowa zaczyna się wtedy, gdy trzeba go wpiąć w konkretny sterownik, napęd lub PLC. Tu najczęściej pojawiają się błędy, które nie mają nic wspólnego z samą zasadą działania, tylko z niedopasowaniem sygnałów, mechaniki i warunków pracy.

• Sprawdź interfejs sterownika. Jeśli układ rozumie tylko A/B/Z, absolutny może wymagać dodatkowego wejścia, innego modułu albo konwertera sygnału.
• Rozróżnij pozycję od prędkości. Część aplikacji potrzebuje głównie szybkiej informacji o obrotach, a nie pełnej pozycji kątowej.
• Dobierz właściwy wariant. Singleturn wystarczy dla osi obracającej się w zakresie jednego obrotu, ale przy wieloobrotowych mechanizmach bez multiturnu robi się chaos.
• Nie lekceważ mechaniki. Luz na sprzęgle, bicie wału i złe osiowanie potrafią zepsuć wynik nawet wtedy, gdy elektronika jest bardzo dobra.
• Uwzględnij środowisko pracy. Na budowie, w kurzu, w wilgoci i przy wibracjach warto patrzeć na szczelność obudowy i odporność mechaniczną, często w klasach rzędu IP65 lub IP67.
• Zadbaj o ekranowanie i prowadzenie przewodu. Przy dłuższych trasach kabel potrafi być słabszym ogniwem niż sam enkoder.

W praktyce największe problemy widzę nie przy zakupie, ale przy założeniu, że „jakoś to zadziała”. Nie działa. Sterownik musi rozumieć typ sygnału, a montaż ma zachować geometrię pomiaru. Gdy te dwa warunki są spełnione, dopiero wtedy można sensownie oceniać ryzyko błędów i typowe pułapki.

Najczęstsze błędy przy doborze w maszynach i automatyce budynkowej

Najczęstszy błąd to mylenie rozdzielczości z dokładnością. Czujnik może pokazywać bardzo drobne kroki, ale jeśli mechanika ma luz albo układ jest źle zamocowany, wynik nadal będzie niedokładny. Drugi klasyk to wybór enkodera wyłącznie pod kątem ceny, bez sprawdzenia, czy maszyna może bezpiecznie wykonać bazowanie po każdym zaniku napięcia.

W praktyce widzę też kilka powtarzalnych pomyłek:

• Dobór absolutnego „na zapas”, mimo że aplikacja jest prosta i nigdy nie potrzebuje pozycji po restarcie.
• Stosowanie inkrementalnego tam, gdzie przerwanie zasilania może rozjechać cały proces i wymusić ręczną korektę.
• Ignorowanie liczby obrotów w mechanizmach wieloobrotowych, co kończy się błędnym odczytem po dłuższej pracy.
• Zakładanie, że każdy sterownik obsłuży każdy typ czujnika bez dodatkowej konfiguracji.
• Pominięcie wpływu wibracji, pyłu i wilgoci, szczególnie w maszynach wykorzystywanych na placu budowy.

Jeśli miałbym wskazać jedną rzecz, która oszczędza najwięcej nerwów, powiedziałbym tak: najpierw sprawdź zachowanie po zaniku zasilania, potem interfejs sterownika, a dopiero na końcu rozdzielczość. To odwraca kolejność, którą często widać przy zakupach, ale daje lepsze decyzje. I właśnie tym prostym podejściem zamykam cały wybór.

Jak zamknąć wybór bez przepłacania i bez zbędnych komplikacji

Jeśli mam wybrać jeden szybki filtr decyzyjny, używam trzech pytań: czy po zaniku zasilania wolno mi stracić pozycję, czy sterownik obsłuży sygnał danego typu i czy mechanika wymaga pojedynczego czy wieloobrotowego pomiaru. Odpowiedź na te trzy rzeczy zwykle wystarcza, żeby odsiać rozwiązania niepasujące do aplikacji.

• Wybierz absolutny, gdy po restarcie musisz znać dokładne położenie bez bazowania.
• Wybierz inkrementalny, gdy liczy się prostota, koszt i zliczanie ruchu, a procedura referencji jest normalną częścią pracy maszyny.
• Nie porównuj samych parametrów z katalogu, jeśli nie wiesz, jak zachowają się w twojej aplikacji po zaniku napięcia, wibracji albo błędzie sterowania.

W praktyce to właśnie ta logika prowadzi do dobrego wyboru: absolutny daje spokój tam, gdzie pozycja musi przetrwać przerwę w zasilaniu, a inkrementalny pozostaje rozsądnym, prostym narzędziem do wielu klasycznych zadań pomiarowych i napędowych. Jeśli trzymasz się tych zasad, porównanie nie kończy się na katalogu, tylko na rozwiązaniu, które naprawdę działa w twojej maszynie.
