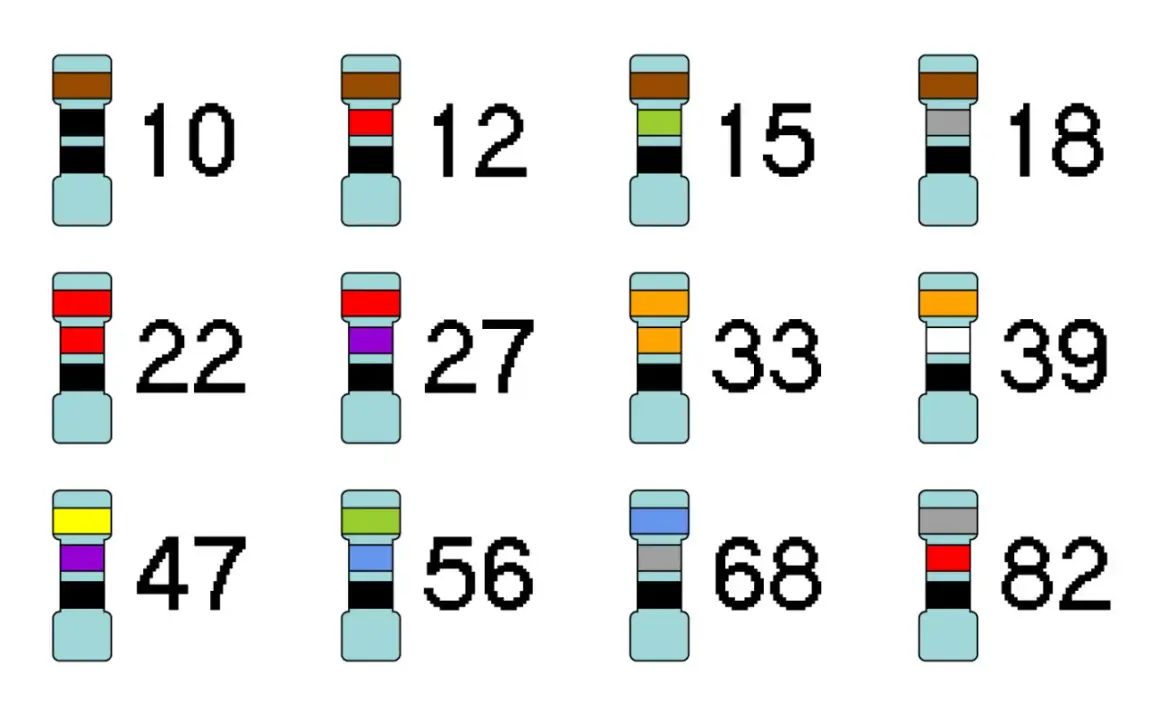

Rezystor wygląda niepozornie, ale jego konstrukcja decyduje o tym, czy układ będzie stabilny, cichy i odporny na temperaturę. Gdy rozłoży się budowę rezystora na czynniki pierwsze, widać od razu, że liczy się nie tylko sama wartość oporu, lecz także materiał warstwy oporowej, podłoże, sposób wyprowadzeń i jakość odprowadzania ciepła. To właśnie te elementy odróżniają prosty opornik do ogólnych zastosowań od precyzyjnego elementu w pomiarach albo wersji mocy do zasilaczy i automatyki.
Najważniejsze fakty o konstrukcji opornika
- Współczesny rezystor to nie jeden uniwersalny element, tylko kilka technologii opartych na różnych materiałach i podłożach.
- O jego zachowaniu najbardziej decydują: warstwa oporowa, tolerancja, współczynnik temperaturowy i sposób oddawania ciepła.
- Thin film daje najwyższą precyzję, thick film jest popularny w produkcji masowej, a wirewound najlepiej znosi większą moc.
- Sam rozmiar obudowy nie mówi wszystkiego o jakości ani o mocy znamionowej.
- W praktyce dobór opornika trzeba zaczynać od zastosowania, a nie od samej wartości w omach.
Z czego składa się współczesny rezystor
W najprostszym ujęciu rezystor ma trzy warstwy znaczenia: element oporowy, podłoże i zabezpieczenie mechaniczne. Element oporowy tworzy właściwy opór elektryczny, podłoże utrzymuje całą strukturę, a obudowa albo powłoka chroni ją przed wilgocią, zabrudzeniem i uszkodzeniem podczas lutowania. W elementach przewlekanych dochodzą jeszcze wyprowadzenia, a w chipach SMD metalizowane końcówki, które zapewniają kontakt z płytką.
W praktyce najważniejsze jest to, że opór nie wynika wyłącznie z materiału, ale z całego układu: jego grubości, długości, geometrii i sposobu obróbki. Cienka warstwa naniesiona na ceramiczny walec zachowuje się zupełnie inaczej niż drut nawinięty na rdzeń albo pasta drukowana na podłożu. Wiele modeli jest dodatkowo nacinanych laserowo, żeby precyzyjnie ustawić wartość oporu po produkcji. To właśnie ten etap sprawia, że rezystor staje się elementem o konkretnej tolerancji, a nie tylko kawałkiem materiału o przybliżonej rezystancji.
Jeżeli patrzę na konstrukcję od środka, zawsze zwracam uwagę na jedno: substrat, czyli podłoże, musi nie tylko izolować, ale też dobrze znosić temperaturę. W praktyce najczęściej spotyka się ceramikę, bo jest stabilna, trwała i pozwala skutecznie odprowadzać ciepło. To prowadzi prosto do pytania, z jakich technologii robi się dziś najczęściej same elementy oporowe.
Jakie materiały i technologie dominują dziś w produkcji
Najprościej mówiąc, rezystory różnią się nie tylko rozmiarem, ale też tym, jak powstaje warstwa oporowa. Jedne są drukowane, inne naparowywane, jeszcze inne zbudowane z drutu. Każda technologia daje trochę inny kompromis między ceną, precyzją, mocą i szumem.
| Technologia | Z czego powstaje element oporowy | Największa zaleta | Typowe ograniczenie | Gdzie sprawdza się najlepiej |
|---|---|---|---|---|
| Thick film | Pasta z materiałem przewodzącym i szkłem, nanoszona drukiem | Niska cena i duża dostępność | Większy szum i mniejsza precyzja niż w thin film | Elektronika masowa, układy SMD, sterowniki |
| Thin film | Cienka warstwa stopu metalu, zwykle naparowywana na ceramikę | Bardzo dobra precyzja i niska zmienność parametrów | Wyższy koszt | Pomiary, układy analogowe, precyzyjne dzielniki |
| Metal film | Warstwa metaliczna na ceramicznym podłożu, często nacinana spiralnie | Dobra stabilność i rozsądny kompromis ceny do jakości | Gorsza odporność na dużą moc niż drutowe | Uniwersalne układy elektroniczne |
| Metal oxide film | Warstwa tlenku metalu na ceramice, zwykle tlenek cyny | Lepsza praca w wyższej temperaturze | Nadal nie jest to rozwiązanie do bardzo dużych mocy | Zasilacze, układy narażone na ciepło |
| Wirewound | Drut o wysokiej rezystywności, nawinięty na rdzeń izolacyjny | Duża moc i dobra dokładność wykonania | Własna indukcyjność utrudnia pracę przy wysokich częstotliwościach | Rezystory mocy, obciążenia, układy energoelektroniki |
| Foil | Metalowa folia trwale połączona z ceramicznym podłożem | Bardzo wysoka stabilność | To rozwiązanie specjalistyczne i droższe | Precyzyjne pomiary, aparatura laboratoryjna |
Warto pamiętać o starszych rezystorach węglowych. Dziś spotyka się je rzadziej, bo ustępują dokładnością nowszym technologiom, ale historycznie miały swoje miejsce tam, gdzie liczyła się prostota i odporność na krótkie impulsy. W praktyce rynek przeszedł jednak na filmowe i drutowe konstrukcje, bo lepiej da się nimi sterować produkcyjnie. To z kolei ma bezpośredni wpływ na stabilność, szum i zachowanie w temperaturze.
Co w konstrukcji wpływa na stabilność, szum i temperaturę pracy
Jeżeli miałbym wskazać trzy parametry, które naprawdę robią różnicę, byłyby to tolerancja, TCR i moc strat. Tolerancja mówi, jak bardzo rzeczywista wartość odbiega od nominalnej. TCR, czyli współczynnik temperaturowy oporu, pokazuje, jak zmienia się rezystancja wraz z temperaturą. Moc strat określa, ile energii element może bezpiecznie zamienić w ciepło.
- Tolerancja jest kluczowa w pomiarach i dzielnikach napięcia. W thin film spotyka się wartości nawet do ±0,01%, podczas gdy w prostszych elementach różnica bywa wyraźnie większa.
- TCR decyduje o tym, czy rezystor „odpłynie” po nagrzaniu. W precyzyjnych wersjach da się zejść nawet do około ±5 ppm/°C, co w praktyce oznacza bardzo małą zmianę wartości pod wpływem temperatury.
- Szum własny ma znaczenie w układach audio, pomiarowych i niskosygnałowych. Thin film zwykle wypada tu lepiej niż thick film, bo ma bardziej jednorodną strukturę warstwy oporowej.
- Indukcyjność pasożytnicza jest problemem głównie w rezystorach drutowych. Są świetne przy większej mocy, ale przy wysokich częstotliwościach ich zachowanie bywa mniej przewidywalne.
- Odprowadzanie ciepła w praktyce decyduje o żywotności. Rezystor może mieć nominalnie dobrą moc, ale w zamkniętej obudowie i przy wysokiej temperaturze otoczenia potrzebuje zapasu.
W rezystorach drutowych sama geometria uzwojenia ma znaczenie równie duże jak materiał. Stosuje się różne rodzaje nawijania, żeby ograniczyć pasożytniczą indukcyjność albo pojemność. To ważne, bo przy szybkich przebiegach układ przestaje zachowywać się jak idealny opór i zaczyna przypominać mały element RLC. Dla projektanta to nie detal, tylko realna różnica w działaniu całego obwodu.
W praktyce widać też, że nie każdy rezystor starzeje się tak samo. Wilgoć, cykle grzania i chłodzenia oraz naprężenia mechaniczne potrafią zmieniać parametry elementu bardziej niż sama wartość znamionowa. To prowadzi do kolejnego pytania: jaki typ wybrać do konkretnego zadania, żeby nie przepłacić i nie przestrzelić z parametrami.
Jak dobrać typ rezystora do konkretnego zadania
Dobór zaczynam zawsze od odpowiedzi na jedno pytanie: co ten rezystor ma zrobić oprócz samego ograniczania prądu? Jeśli ma mierzyć, stabilizować, rozpraszać dużo ciepła albo pracować przy dużej częstotliwości, wybór materiału robi się ważniejszy niż sama nominalna wartość.
| Zastosowanie | Lepszy wybór | Dlaczego | Czego unikać |
|---|---|---|---|
| Precyzyjne pomiary | Thin film albo foil | Bardzo mała tolerancja i niski TCR | Tanie, przypadkowe elementy thick film |
| Uniwersalna elektronika użytkowa | Metal film lub thick film | Dobra dostępność i rozsądny koszt | Przewymiarowanych, drogich specjalistycznych wersji bez potrzeby |
| Zasilacze i obwody grzejące się | Metal oxide lub wirewound | Lepsza odporność na temperaturę i moc | Zbyt małego zapasu mocy |
| Układy wysokiej częstotliwości | Metal film lub thin film | Mniejszy wpływ indukcyjności pasożytniczej | Klasycznych wirewound bez sprawdzenia parametrów RF |
| Automatyka budynkowa i sterowniki | Dobór zależny od miejsca montażu | Liczy się temperatura, wilgoć i dostęp do chłodzenia | Oceniania tylko po obudowie lub po mocy z katalogu |
Jeżeli projekt dotyczy rozdzielnicy, sterownika pompy, zasilacza LED albo elementu montowanego w zamkniętej szafie, nie patrzę wyłącznie na waty na papierze. Liczy się też temperatura wewnątrz obudowy, odległość od źródeł ciepła i sposób montażu. Ten sam rezystor, który działa bez problemu na otwartej płytce testowej, w ciasnej obudowie może pracować już na granicy komfortu termicznego.
W praktyce bezpieczniej jest zostawić wyraźny zapas, zamiast zakładać pracę na styk. To szczególnie ważne w instalacjach, gdzie awaria jednego małego elementu zatrzymuje cały układ albo powoduje kosztowny serwis. Z tego punktu łatwo przejść do błędów, które najczęściej popełnia się przy ocenie opornika.
Jakie błędy najczęściej prowadzą do złego wyboru

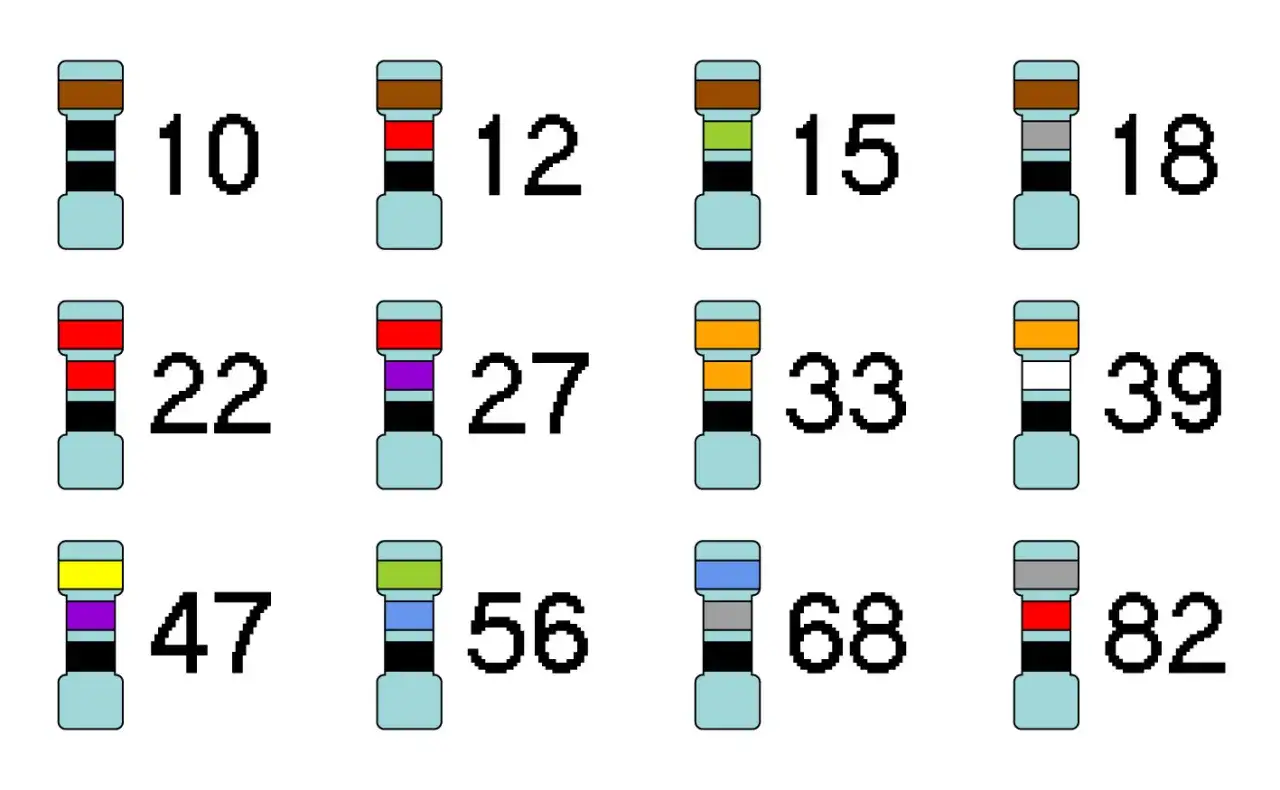

Najczęstszy błąd jest zaskakująco prosty: ocena rezystora po wyglądzie. Wielkość obudowy coś sugeruje, ale nie mówi wszystkiego. Dwa elementy o podobnym rozmiarze mogą różnić się mocą, technologią wykonania i zachowaniem przy temperaturze. Sam kolor albo nadruk też nie zastępują dokumentacji producenta.
- Mylenie rozmiaru z mocą. Większy element zwykle lepiej oddaje ciepło, ale nie gwarantuje konkretnej klasy pracy.
- Ignorowanie TCR. W układach pomiarowych zmiana temperatury potrafi zniekształcić wynik bardziej niż początkowy błąd tolerancji.
- Wybór wirewound tam, gdzie liczy się szybkość. To dobry wybór do mocy, ale nie zawsze do szybkich sygnałów.
- Stosowanie najtańszego thick film w miejscu, gdzie potrzebny jest niski szum lub wysoka dokładność.
- Brak zapasu mocy. Przegrzanie niszczy rezystory szybciej niż sama praca w nominalnej wartości na granicy katalogu.
Drugie częste nieporozumienie dotyczy samej tolerancji. Wiele osób zakłada, że jeśli rezystor ma dobrą wartość znamionową, to wszystko będzie grało. Tymczasem w praktyce ważne są też warunki środowiskowe, jakość lutowania i sposób prowadzenia ścieżek. W układach zasilających i w elektronice budynkowej to właśnie przegrzanie i słabe odprowadzenie ciepła najczęściej skracają życie elementu. To prowadzi do ostatniego pytania: co warto sprawdzić przed zakupem albo wymianą, żeby mieć spokój na dłużej.
Znajomość konstrukcji oszczędza błędów w projekcie i serwisie
Jeżeli mam zostawić po sobie jedną praktyczną myśl, to tę: nie wybiera się opornika wyłącznie po omach. Trzeba jeszcze wiedzieć, z czego jest zrobiony, jak oddaje ciepło i w jakim środowisku będzie pracował. Znając budowę rezystora, łatwiej odróżnić element do precyzyjnych pomiarów od takiego, który ma po prostu bezpiecznie rozpraszać energię w zasilaczu albo szafie sterowniczej.
- Do precyzji szukaj niskiego TCR i małej tolerancji.
- Do mocy patrz na odprowadzanie ciepła, nie tylko na samą obudowę.
- Do układów szybkich ograniczaj elementy o dużej indukcyjności pasożytniczej.
- Do środowisk gorących i ciasnych wybieraj rozwiązania z wyraźnym zapasem parametrów.
W praktyce ta wiedza przydaje się nie tylko elektronikowi, ale też każdemu, kto serwisuje automatykę, zasilanie czy sterowanie w instalacjach technicznych. Mały opornik potrafi zatrzymać cały układ, jeśli został dobrany zbyt na oko, dlatego lepiej czytać go jak element konstrukcyjny, a nie tylko jak prostą liczbę w katalogu.
