W praktyce pod hasłem „symbol mocy” kryje się najczęściej znak zasilania na przycisku lub panelu. To drobny detal, ale w elektryce i elektronice potrafi powiedzieć bardzo dużo: czy urządzenie pracuje, przechodzi w czuwanie, czy też jest całkowicie wyłączone. Rozpisuję tu, jak czytać ten znak, gdzie spotyka się jego różne wersje i kiedy nie wolno ufać samemu symbolowi bez sprawdzenia instrukcji.
Najkrócej: jak odczytać znak zasilania na urządzeniu
- Linia i okrąg tworzą rodzinę znaków związanych z włączaniem, wyłączaniem i trybem czuwania.
- Nie każdy wariant oznacza pełne odcięcie prądu - czasem chodzi tylko o standby albo przełączanie stanów.
- W dokumentacji technicznej spotkasz oznaczenia IEC 60417 oraz odpowiadające im znaki Unicode.
- Na sprzęcie budowlanym, warsztatowym i serwisowym ten symbol trzeba czytać razem z diodą, opisem i instrukcją.
- Jeśli urządzenie ma kilka źródeł energii, sam przycisk z ikoną nie zawsze wystarcza do bezpiecznego wyłączenia.
Co naprawdę oznacza ten symbol
Najważniejsze jest rozróżnienie: to nie jest symbol mocy elektrycznej jako wielkości fizycznej, tylko oznaczenie funkcji zasilania lub stanu urządzenia. W praktyce producent komunikuje nim użytkownikowi, co zrobi przycisk, przełącznik albo element interfejsu. Ja czytam go zawsze razem z kontekstem, bo ten sam graficzny motyw może znaczyć „włącz”, „wyłącz”, „uśpij” albo „przełącz między stanami”.
W standardach sprzętowych używa się całej rodziny znaków, a nie jednej ikonki. To ważne, bo na pierwszy rzut oka wszystkie wyglądają podobnie, ale ich funkcja bywa inna. W urządzeniach z elektroniką sterującą pomyłka może być drobna dla użytkownika domowego, ale już na placu budowy albo w serwisie bywa kosztowna.
Dlatego traktuję ten znak jako skrót informacji, a nie dowód, że obwód został odłączony od zasilania. Tę różnicę najlepiej widać po wariantach symbolu, więc przechodzę do konkretów.

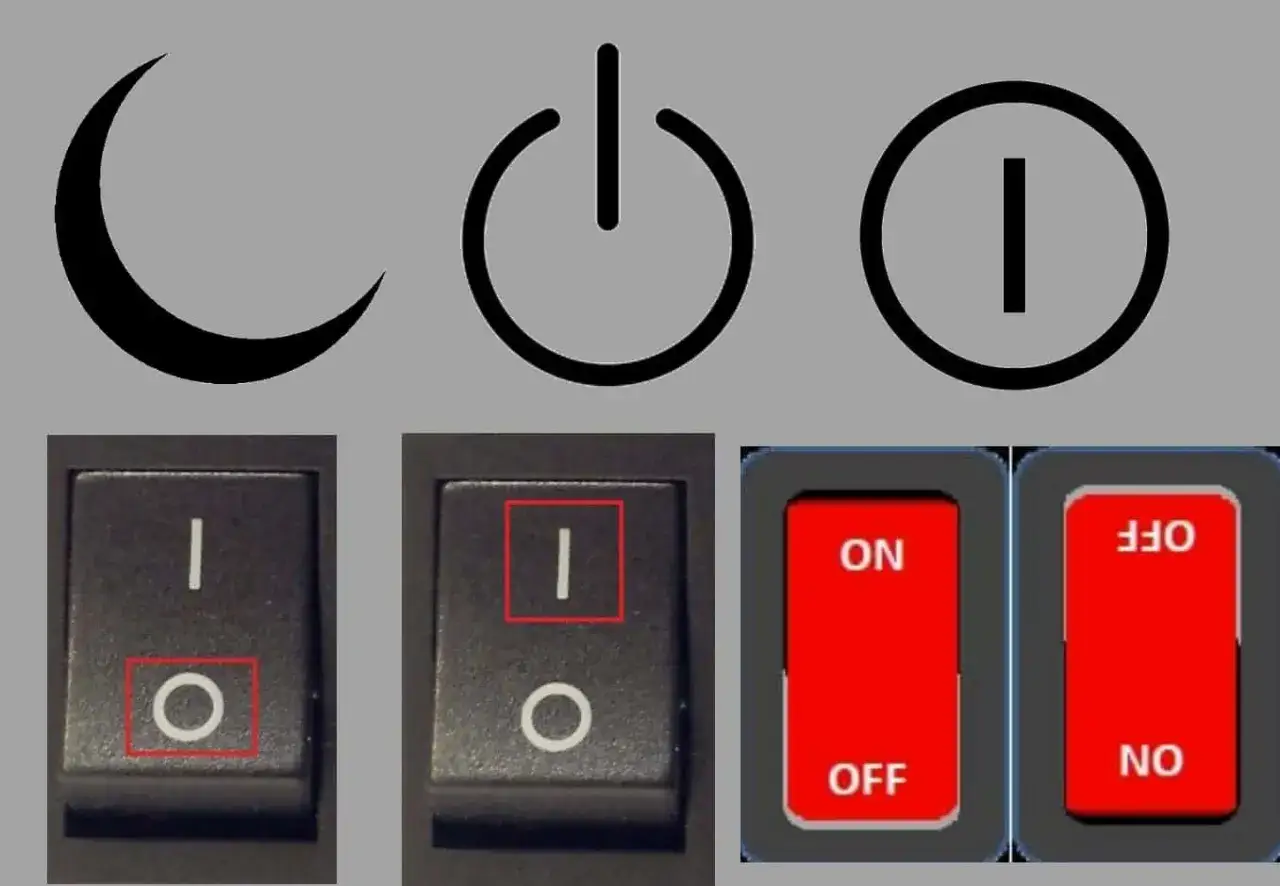

Jak odróżnić poszczególne warianty znaku
W praktyce spotyka się kilka bliskich sobie wersji. Najbardziej użyteczne jest porównanie ich znaczenia, bo to ono decyduje, czy urządzenie ma pracować dalej, przejść w czuwanie czy zostać całkiem odłączone.
| Symbol | Najczęstsze znaczenie | Gdzie go zobaczysz | Na co uważać |
|---|---|---|---|
| ⏻ | Stan czuwania lub ogólna funkcja zasilania | Przyciski laptopów, monitorów, sprzętu RTV, paneli sterujących | Nie zakładaj automatycznie pełnego odcięcia prądu |
| ⏼ | Przełączanie między stanem włączonym i wyłączonym | Nowoczesne panele, przyciski typu push-push | To zwykle kontrola stanu, nie mechaniczny rozłącznik |
| ⏽ | Włączenie urządzenia | Ikony w interfejsach i na sprzęcie z prostym trybem pracy | Może oznaczać tylko uruchomienie logiki, a nie pełne zasilanie całego układu |
| ⭘ | Wyłączenie lub stan off | Oznaczenia w systemach zgodnych z Unicode i niektóre panele | Sam okrąg nie zawsze mówi, czy urządzenie jest bezpiecznie odłączone |
Warto zapamiętać prostą regułę: linia częściej sugeruje aktywność, a okrąg odłączenie lub bezczynność. To nie jest matematyka, tylko praktyczny skrót, który pomaga szybko rozpoznać funkcję przycisku. Jeśli jednak projektant sprzętu użył ikony niestandardowo, wygrywa dokumentacja, nie intuicja.
To prowadzi do pytania, gdzie ten znak pojawia się najczęściej i dlaczego w elektronice nie zawsze oznacza to samo co w sprzęcie domowym.
Gdzie spotkasz go w elektryce i elektronice
Na co dzień widzę ten symbol w kilku bardzo różnych miejscach. W elektronice użytkowej jest na przyciskach laptopów, monitorów, telewizorów, routerów i ładowarek stacji dokujących. W automatyce i budownictwie pojawia się na panelach falowników, sterowników HVAC, zasilaczy buforowych, UPS-ów, szafek z elektroniką sterującą i panelach HMI.
Właśnie w branży budowlanej znak bywa szczególnie zdradliwy. Na przykład sterownik pompy, centrala wentylacyjna albo układ oświetlenia może po „wyłączeniu” z frontowego przycisku nadal pozostawać częściowo pod napięciem, bo aktywna jest elektronika czuwania, zasilanie pomocnicze albo podtrzymanie bateryjne. Z zewnątrz wygląda to niewinnie, ale dla serwisanta ma to ogromne znaczenie.
W sprzęcie warsztatowym i elektromontażowym sygnał z ikoną zasilania też nie zawsze oznacza bezpieczne odcięcie. W praktyce ważniejsze od samego znaku bywa to, czy urządzenie ma osobny rozłącznik, wyłącznik główny albo zabezpieczenie wielobiegunowe. Jeżeli tego nie ma, sama ikonka jest tylko informacją dla użytkownika, a nie gwarancją bezpieczeństwa.
Stąd mój prosty wniosek: im bliżej pracy technicznej, tym mniej ufam samemu znakowi, a bardziej patrzę na sposób zasilania urządzenia i opis w instrukcji. Następna sekcja pokazuje, jak nie pomylić trybu czuwania z pełnym wyłączeniem.

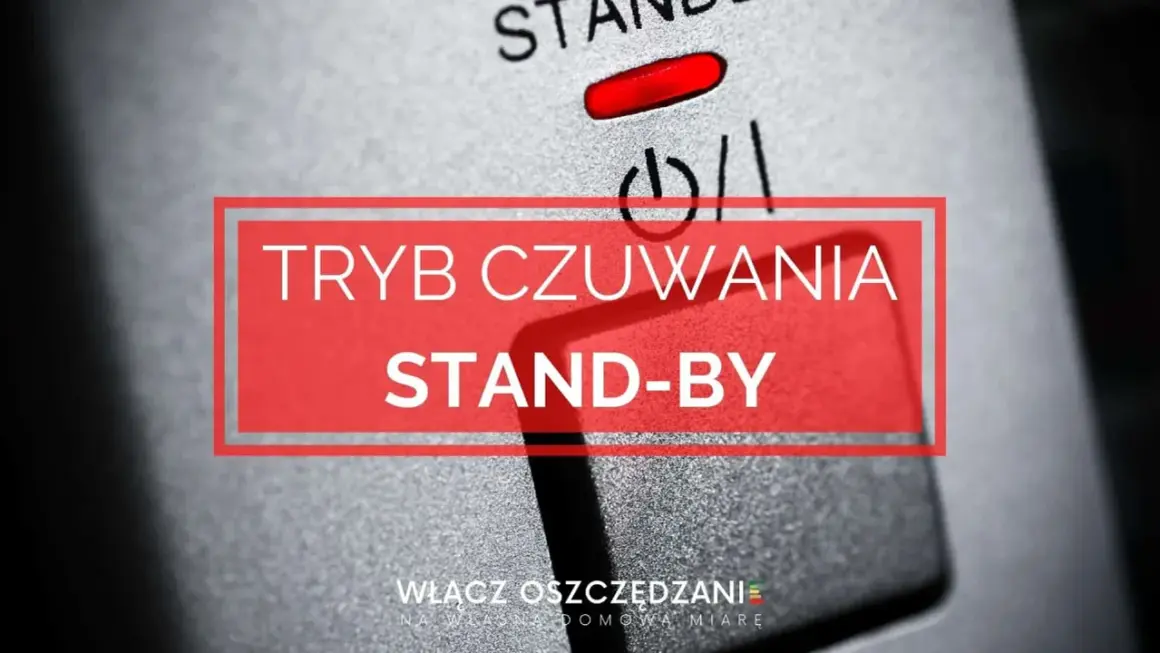

Jak nie pomylić standby z pełnym wyłączeniem
To najczęstszy błąd, jaki obserwuję. Użytkownik widzi symbol zasilania, naciska przycisk, ekran gaśnie i uznaje, że urządzenie jest martwe. Tymczasem elektronika może nadal pracować: odbierać sygnał z pilota, nasłuchiwać sieci, podtrzymywać pamięć albo czekać na ponowny start.
- Sprawdź opis przycisku, jeśli jest obok. Słowa „standby”, „sleep”, „off” i „power” nie są synonimami.
- Obserwuj diodę statusu. W wielu urządzeniach kolor zielony, bursztynowy albo pulsowanie oznacza inny stan niż pełne wyłączenie.
- Poszukaj osobnego rozłącznika lub wyłącznika głównego. W instalacjach i maszynach to on decyduje o realnym odcięciu zasilania.
- Jeśli pracujesz przy serwisie, rozłącz źródła energii zgodnie z procedurą. Sam przycisk na panelu nie zastępuje blokady LOTO ani bezpiecznika głównego.
- Przy sprzęcie akumulatorowym pamiętaj o drugim torze zasilania. Bateria, UPS albo moduł podtrzymania potrafią utrzymać układ aktywny mimo „wyłączenia” z menu.
Najbardziej praktyczna zasada brzmi: jeżeli od tego zależy bezpieczeństwo pracy, nie zgaduj. Wybierz źródła zasilania, sprawdź schemat i dopiero potem traktuj przycisk jako element sterowania, a nie jako dowód odłączenia.
Właśnie dlatego tak ważne są standardy i oznaczenia w dokumentacji. One porządkują temat, który na pozór wydaje się prosty.
Jak czytać oznaczenia w dokumentacji i na panelach
W dokumentacji technicznej spotkasz odniesienia do standardów IEC 60417 oraz powiązanych zapisów Unicode. To nie jest biurokratyczny detal, tylko sposób na to, by producent, instalator i serwisant rozumieli ten sam znak tak samo, niezależnie od języka. W praktyce ułatwia to opisywanie przycisków, projektowanie interfejsów oraz tłumaczenie instrukcji.
Jeśli chcesz rozpoznać symbol w pliku, instrukcji albo interfejsie, warto pamiętać o kilku kodach: ⏻, ⏼, ⏽ i ⭘. W systemach cyfrowych te znaki są dostępne jako elementy standardu Unicode, więc mogą pojawiać się w dokumentacji, aplikacjach i opisach paneli sterowania. Dla autora instrukcji to wygodne, ale tylko wtedy, gdy symbol jest użyty konsekwentnie.
Ja przy projektowaniu opisów lub czytaniu dokumentacji patrzę na trzy rzeczy:
- czy symbol jest zgodny z opisem funkcji,
- czy obok nie ma doprecyzowania typu „standby” albo „main switch”,
- czy na schemacie nie występuje osobny element odcinający zasilanie.
Jeśli te trzy elementy się zgadzają, znak jest czytelny. Jeśli nie, sama ikonka nie wystarcza i trzeba sprawdzić dalszy kontekst. To prowadzi do błędów, które wciąż zdarzają się najczęściej.
Najczęstsze pomyłki, które widzę przy tym oznaczeniu
Pierwsza pomyłka to utożsamianie standby z pełnym off. Druga, równie częsta, to założenie, że identyczny symbol na różnych urządzeniach znaczy dokładnie to samo. W praktyce bywa odwrotnie: ten sam znak na telewizorze, UPS-ie i sterowniku wentylacji może oznaczać trzy różne stany pracy.
Trzeci błąd dotyczy bezpieczeństwa. Użytkownik uznaje, że przycisk z ikoną zasilania jest rozłącznikiem serwisowym, a to nie zawsze prawda. Na budowie i w warsztacie to szczególnie ryzykowne, bo urządzenia często mają dodatkowe obwody sterowania, zasilanie pomocnicze albo baterię podtrzymującą.
Czwarta rzecz, o której często się zapomina, to różnica między ikoną a mechanicznym przełącznikiem. Przycisk soft-touch z symbolem zasilania może tylko wysyłać polecenie do elektroniki sterującej. To wygodne dla użytkownika, ale nie oznacza, że urządzenie od razu jest beznapięciowe.
Jeśli chcesz ograniczyć ryzyko błędu, trzymaj się prostej zasady: ikona podpowiada, instrukcja potwierdza, a pomiar albo procedura bezpieczeństwa rozstrzyga. Na obiektach technicznych właśnie taka kolejność działa najlepiej.
Na budowie i w serwisie nie ufaj samej ikoncie
To ostatnia rzecz, którą chciałbym zostawić czytelnikowi, bo ma realną wartość w pracy. W środowisku budowlanym, instalacyjnym i serwisowym znak zasilania jest tylko częścią informacji. Przy urządzeniach, które mają więcej niż jedno źródło energii, powinieneś szukać też rozłącznika głównego, bezpieczników, zasilania awaryjnego i opisu producenta.
Przed ingerencją w sprzęt sprawdzam zwykle cztery elementy: czy urządzenie ma oddzielny wyłącznik główny, czy występuje podtrzymanie bateryjne, czy panel sterujący komunikuje stan pracy, oraz czy w instrukcji jest opis pełnego odłączenia energii. To zajmuje chwilę, ale oszczędza błędów, które później trudno odkręcić.
W praktyce ten symbol jest więc użyteczny, ale tylko wtedy, gdy czytasz go rozsądnie. Jeśli potraktujesz go jako skrót myślowy, pomoże szybko zrozumieć urządzenie. Jeśli uznasz go za gwarancję bezpieczeństwa, możesz się pomylić. Ja wolę pierwsze podejście, bo w elektronice i elektryce najdroższe są błędne założenia.
