Falownik to urządzenie, które zamienia prąd stały na przemienny i w praktyce decyduje o tym, czy energia z paneli, baterii albo szyny DC da się wykorzystać w realnej instalacji. Pokażę, jak działa taki układ, jakie ma odmiany, gdzie sprawdza się najlepiej i na co patrzę przy doborze, żeby uniknąć kosztownych pomyłek.
Najważniejsze informacje w skrócie
- Układ DC/AC bierze energię z baterii, paneli lub innego źródła stałego i przygotowuje z niej prąd przemienny do odbiorników.
- O jakości pracy decydują nie tylko moc i napięcie, ale też przebieg wyjściowy, chłodzenie, zabezpieczenia i sposób sterowania.
- W praktyce trzeba odróżnić rozwiązania do fotowoltaiki, zasilania awaryjnego i napędów silnikowych, bo każde z nich ma inną logikę działania.
- Przy instalacjach PV sensowny zapas po stronie generatora często mieści się w okolicach 105-120% mocy urządzenia, zależnie od projektu i zaleceń producenta.
- Najczęstsze błędy to złe chłodzenie, niedopasowanie do baterii lub silnika oraz pominięcie ochrony przeciwprzepięciowej.
Jak działa układ DC/AC w praktyce
Najprościej ujmując, to układ, który z napięcia stałego robi napięcie przemienne o takiej częstotliwości i takim kształcie, jakiego potrzebuje odbiornik. W środku nie dzieje się żadna magia, tylko bardzo szybkie przełączanie elementów półprzewodnikowych, zwykle tranzystorów IGBT albo MOSFET, które „układają” przebieg wyjściowy z wielu impulsów.
W praktyce patrzę na to w czterech krokach. Najpierw energia stała trafia do obwodu pośredniego, potem sterownik zaczyna nią zarządzać przez modulację PWM, a na końcu filtr wygładza przebieg, żeby na wyjściu pojawił się możliwie czysty AC. To właśnie jakość tego procesu decyduje, czy sprzęt będzie pracował spokojnie, czy zacznie generować zakłócenia, grzać się albo wyłączać pod obciążeniem.
| Etap | Co się dzieje | Dlaczego to ważne |
|---|---|---|
| Wejście DC | Układ przyjmuje prąd stały z baterii, paneli albo szyny DC. | Od napięcia wejściowego zależy, czy urządzenie w ogóle wystartuje. |
| Obwód pośredni | Kondensatory stabilizują napięcie i tłumią skoki. | Bez tego wyjście byłoby niestabilne i mniej odporne na nagłe zmiany obciążenia. |
| Przełączanie | Tranzystory pracują w bardzo szybkim rytmie sterowanym PWM. | To one budują częstotliwość i amplitudę napięcia wyjściowego. |
| Filtracja | Filtry LC wygładzają przebieg i ograniczają zakłócenia. | Dzięki temu odbiornik dostaje napięcie bliższe sinusoidzie. |
Jeśli ktoś pyta mnie, co robi największą różnicę, odpowiadam bez wahania: sterowanie i filtracja. Samo „przełączenie” to za mało, bo dopiero dobrze zaprojektowany algorytm i sensownie dobrane elementy pasywne decydują o stabilności całego układu. To prowadzi wprost do budowy urządzenia, bo właśnie ona tłumaczy, skąd biorą się różnice między tanim a solidnym rozwiązaniem.
Z czego składa się urządzenie i co faktycznie wpływa na jakość pracy
Wewnątrz nie ma jednego elementu, który załatwia wszystko. Ja zawsze rozbijam to na kilka bloków, bo tylko wtedy łatwo ocenić, czy dana konstrukcja nadaje się do domu, warsztatu czy pracy ciągłej w obiekcie technicznym.
| Element | Rola | Na co patrzeć |
|---|---|---|
| Tranzystory mocy | Przełączają energię i tworzą przebieg wyjściowy. | Liczy się sprawność, odporność na temperaturę i kultura pracy pod obciążeniem. |
| Kondensatory DC-link | Wygładzają napięcie po stronie stałej. | Ich jakość wpływa na trwałość i odporność na nagłe zmiany poboru mocy. |
| Układ sterowania | Kontroluje PWM, zabezpieczenia i reakcję na awarie. | Tu często decyduje się, czy urządzenie pracuje płynnie, czy „szarpie”. |
| Filtry wyjściowe | Wygładzają przebieg i ograniczają harmoniczne. | Ma to znaczenie szczególnie przy wrażliwej elektronice i długich przewodach. |
| Chłodzenie | Odprowadza ciepło z elementów mocy. | Zbyt słaby przepływ powietrza skraca żywotność całego układu. |
| Zabezpieczenia | Chronią przed przeciążeniem, przegrzaniem i zwarciem. | Bez nich nawet dobry projekt staje się ryzykowny w codziennym użytkowaniu. |
W praktyce najbardziej niedoceniane są chłodzenie i zabezpieczenia. Wiele osób patrzy wyłącznie na moc znamionową, a potem dziwi się, że sprzęt działa poprawnie tylko na papierze. Z tego powodu warto najpierw rozróżnić rodzaje urządzeń, bo inwerter do paneli, zasilania awaryjnego i napędów silnikowych to nie jest dokładnie to samo.
Jakie typy spotkasz najczęściej
W handlu i w technice ta nazwa bywa używana szeroko, ale zastosowanie szybko pokazuje różnice. Inaczej dobiera się rozwiązanie do fotowoltaiki, inaczej do akumulatorów, a jeszcze inaczej do sterowania silnikiem w wentylacji czy na linii technologicznej.
| Typ | Najlepsze zastosowanie | Co daje | Ograniczenie |
|---|---|---|---|
| On-grid | Instalacje fotowoltaiczne współpracujące z siecią | Synchronizuje pracę z siecią i oddaje nadwyżki energii | Bez sieci zwykle nie zapewnia samodzielnej pracy |
| Off-grid | Działki, domki letniskowe, systemy autonomiczne | Umożliwia zasilanie odbiorników bez dostępu do sieci | Wymaga akumulatorów i sensownego zarządzania energią |
| Hybrydowy | Dom z magazynem energii i instalacją PV | Łączy zasilanie z paneli, baterii i sieci | Jest droższy i bardziej złożony w konfiguracji |
| Napędowy | Pompy, wentylacja, przenośniki, automatyka budynkowa | Reguluje prędkość obrotową silnika i ogranicza straty | Musi być dobrany do konkretnego silnika i obciążenia |
Jeżeli projekt dotyczy domu jednorodzinnego, zwykle interesuje mnie on-grid albo hybryda. Jeśli mówimy o obiekcie technicznym, warsztacie albo budowie, częściej wchodzi w grę układ napędowy albo zasilanie awaryjne. Taki podział od razu porządkuje decyzję, bo następne pytanie brzmi już nie „jaki typ”, tylko „gdzie to naprawdę ma pracować”.
Gdzie wykorzystuje się je najczęściej w domu, warsztacie i na budowie
Najbardziej oczywiste zastosowanie to fotowoltaika, ale na tym temat się nie kończy. W budynkach i na obiektach technicznych taki układ pojawia się wszędzie tam, gdzie trzeba zamienić energię z baterii lub szyny stałoprądowej na zasilanie zgodne z odbiornikami AC.

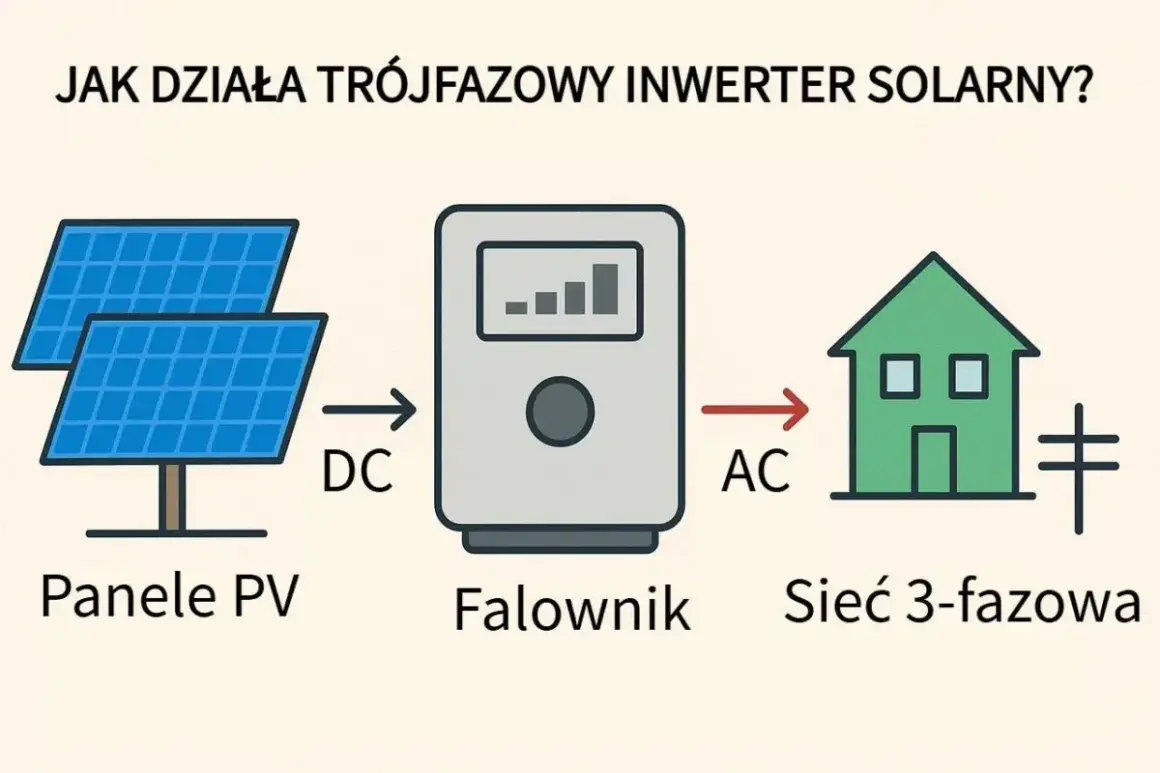

- W instalacjach PV na dachach i gruncie odpowiada za oddanie energii do sieci albo do domowej instalacji.
- W zasilaniu awaryjnym podtrzymuje pracę urządzeń krytycznych, na przykład sterowników, oświetlenia i części automatyki.
- W systemach z magazynem energii pozwala wykorzystać energię z baterii wtedy, gdy jest potrzebna, a nie tylko wtedy, gdy świeci słońce.
- W automatyce budynkowej steruje pompami, wentylacją, klimatyzacją i napędami, ograniczając zużycie energii przy częściowym obciążeniu.
- Na budowie przydaje się przy pompach odwadniających, mieszalnikach, przenośnikach, bramach, wyciągach i mobilnych źródłach zasilania.
Tu widać ważną rzecz: samo „zamienianie prądu” to za mało, jeśli urządzenie ma pracować w trudnym środowisku. Na budowie liczy się odporność na kurz, temperaturę i niestabilne zasilanie, a w domu ważniejsze bywają hałas, prostota obsługi i monitoring. Z tego punktu już tylko krok do pytania, jak dobrać parametry bez przepłacania za funkcje, których nikt nie wykorzysta.
Jak dobrać parametry bez przepłacania
Dobór robię zawsze od końca, czyli od odbiornika i warunków pracy. Najgorszy scenariusz to kupienie urządzenia „na oko”, bo wtedy łatwo albo przepłacić, albo zaniżyć parametry i w praktyce dostać sprzęt, który nie wystartuje przy rozruchu albo będzie się przegrzewał.
- Moc ciągła i chwilowa - moc ciągła mówi, co urządzenie udźwignie przez dłuższy czas, a chwilowa pokazuje, jak poradzi sobie z rozruchem.
- Napięcie wejściowe - musi pasować do baterii, stringu PV albo szyny DC, bo zły zakres napięcia często kończy się brakiem startu.
- Liczba faz - do prostych odbiorników wystarczy 1 faza, ale przy większych instalacjach i silnikach zwykle lepiej sprawdza się 3 fazy.
- Kształt przebiegu - do elektroniki i wrażliwych odbiorników lepsza jest czysta sinusoida niż uproszczony przebieg schodkowy.
- Sprawność - nowoczesne konstrukcje osiągają zwykle poziom rzędu 98-99%, więc przy pracy ciągłej nawet niewielka różnica ma znaczenie.
- Chłodzenie i IP - jeśli urządzenie ma wisieć w kotłowni, garażu albo na zewnątrz, sprawdź temperaturę pracy, wentylację i klasę ochrony obudowy.
- Komunikacja i monitoring - aplikacja, Modbus, RS485 albo Ethernet bywają dziś bardzo praktyczne, bo ułatwiają diagnostykę i szybkie wykrycie spadku wydajności.

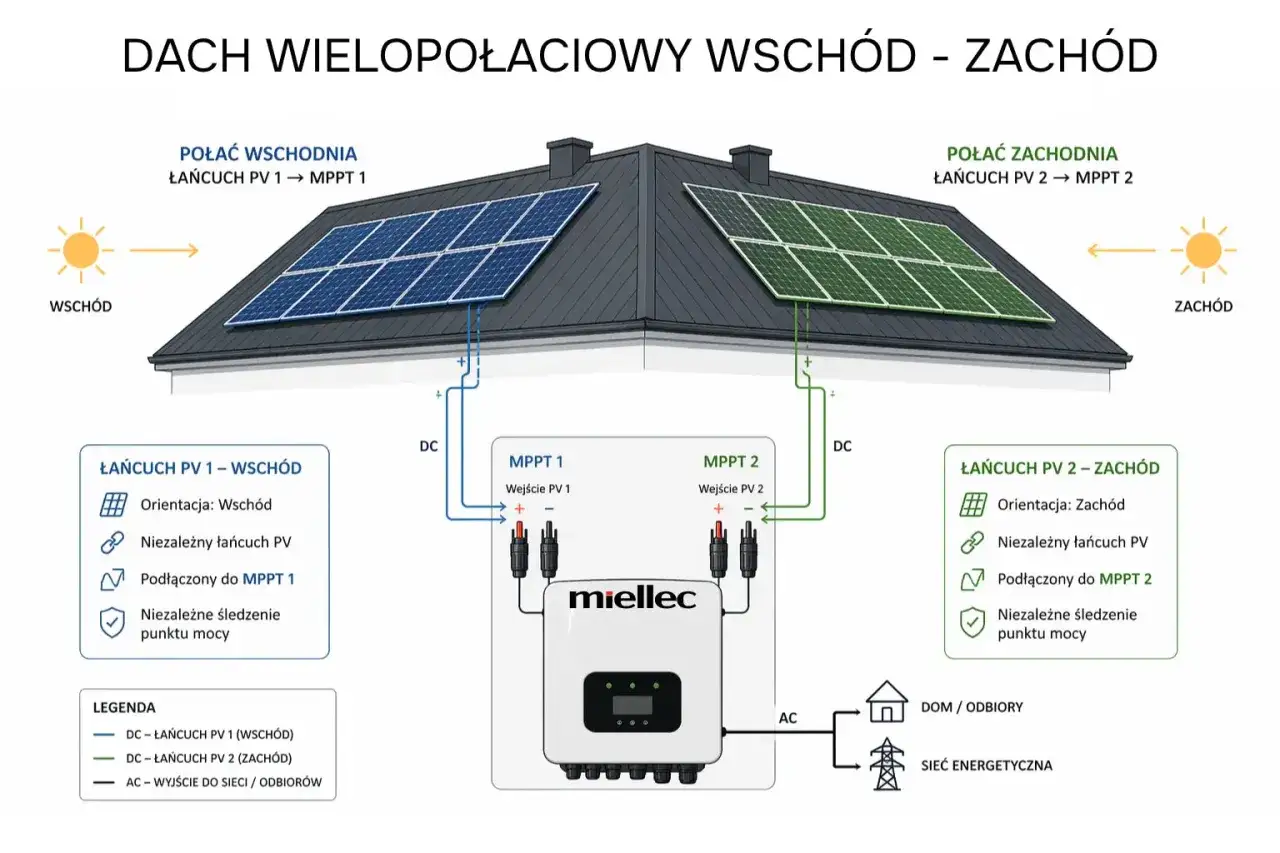

W fotowoltaice patrzę też na relację mocy paneli do mocy urządzenia. W praktyce projektowej często spotyka się przewymiarowanie generatora po stronie DC na poziomie około 105-120% mocy AC, a w zależności od projektu i zaleceń producenta dopuszczalny bywa szerszy zakres. To nie jest sztuczka marketingowa, tylko sposób na lepsze wykorzystanie pracy przy słabszym nasłonecznieniu i niższych temperaturach. Taki dobór ma sens tylko wtedy, gdy mieści się w oknie napięciowym i nie przeciąża wejścia.
Jeśli system ma współpracować z akumulatorem, pilnuję jeszcze napięcia baterii, dopuszczalnego prądu ładowania i tego, czy całość ma pracować w trybie wyspowym, czy tylko jako wsparcie przy zaniku sieci. A to już prowadzi prosto do błędów, które widzę najczęściej na etapie zakupu i montażu.
Najczęstsze błędy przy zakupie i montażu
Najwięcej problemów nie wynika z samej technologii, tylko z niedopasowania do warunków. W praktyce powtarzają się te same pomyłki, niezależnie od tego, czy chodzi o dom, warsztat czy instalację na obiekcie budowlanym.
- Za mały zapas mocy przy rozruchu silnika lub przy dużym poborze chwilowym.
- Zignorowanie temperatury otoczenia i montaż w miejscu bez sensownej wentylacji.
- Dobór zbyt cienkich przewodów DC, który zwiększa spadki napięcia i grzanie połączeń.
- Brak ochrony przeciwprzepięciowej po stronie DC i AC, szczególnie tam, gdzie instalacja jest długa i narażona na burze.
- Nieprawidłowe uziemienie albo pominięcie zaleceń dotyczących ekranowania przewodów.
- Łączenie urządzenia z baterią, której parametry nie pasują do jego logiki pracy.
- Kupowanie modelu z funkcjami, których nikt nie wykorzysta, zamiast lepszego dopasowania do realnego obciążenia.
Ja traktuję te błędy bardzo praktycznie: jeśli urządzenie ma pracować przez lata, to każda oszczędność na kablach, chłodzeniu czy zabezpieczeniach szybko wraca w kosztach serwisu. Tak samo ważne jest odróżnienie sytuacji, w której potrzebujesz czystej konwersji DC/AC, od tej, w której bardziej pasuje prostownik, ładowarka albo przetwornica DC/DC. To właśnie ten etap zwykle rozstrzyga, czy rozwiązanie będzie proste, czy zacznie niepotrzebnie komplikować całą instalację.
Co jeszcze sprawdzam przed montażem w budynku i na zewnątrz
Na końcu zawsze patrzę na rzeczy, które łatwo pominąć, bo nie są „na tabliczce znamionowej”, a potem najbardziej bolą w eksploatacji. Jeśli urządzenie ma pracować w budynku, ważne są hałas, dostęp serwisowy, odprowadzenie ciepła i miejsce na okablowanie. Jeśli ma działać na zewnątrz albo w półotwartej przestrzeni, dochodzi odporność na wilgoć, pył i skoki temperatury.
Przy instalacjach z akumulatorami liczy się też czas przełączania, pobór własny w trybie czuwania i to, jak urządzenie zachowuje się przy częściowym obciążeniu. Z kolei przy napędach silnikowych sprawdzam charakter obciążenia, bo pompa, wentylator i przenośnik nie pracują tak samo, nawet jeśli na papierze mają zbliżoną moc.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: najpierw określ zadanie, potem warunki, a dopiero na końcu wybierz model. Taka kolejność oszczędza pieniądze i ogranicza liczbę niespodzianek przy uruchomieniu, a właśnie o to chodzi w dobrze zaprojektowanej instalacji elektrycznej.
