Układ TN-S - Jak poprawnie rozdzielić PE i N oraz uniknąć błędów?

Układ TN-S to jedno z najbardziej uporządkowanych rozwiązań ochrony przeciwporażeniowej w instalacjach niskiego napięcia. W praktyce oznacza osobny przewód neutralny N i ochronny PE na całej trasie instalacji, a to daje czytelniejszą rozdzielnicę, lepszą współpracę z RCD i mniej problemów podczas eksploatacji. Poniżej wyjaśniam, jak działa taki układ, kiedy ma sens, jak go poprawnie wykonać i na czym najczęściej wykładają się wykonawcy.

Jak działa układ TN-S i czym różni się od innych sieci

Ja patrzę na TN-S przede wszystkim jako na układ, który porządkuje całą instalację: jeden punkt układu zasilania jest uziemiony, a części przewodzące dostępne są połączone z tym punktem przewodem ochronnym. Różnica względem starszych rozwiązań polega na tym, że PE i N są prowadzone oddzielnie, więc przewód ochronny nie powinien przenosić prądu roboczego. To od razu poprawia czytelność instalacji i ogranicza przypadkowe ścieżki powrotu prądu.

W praktyce w Polsce często spotyka się sytuację pośrednią: z sieci przychodzi układ TN-C, a dopiero w rozdzielnicy głównej następuje rozdział PEN na PE i N. Od tego miejsca instalacja pracuje już jak TN-S. I to jest ważny szczegół, bo wiele osób mówi „TN-S” o całym obiekcie, choć technicznie część zasilająca nadal działa w TN-C albo TN-C-S.

Najprościej mówiąc: w TN-S nie chodzi o sam kolor przewodu, tylko o logikę całego toru ochronnego. To właśnie ta logika decyduje, czy instalacja będzie bezpieczna i wygodna w serwisie. Z tego wynika naturalne pytanie, gdzie taki układ ma największy sens w budynku.

Gdzie TN-S sprawdza się najlepiej w budynku

Najbardziej cenię TN-S w obiektach, w których instalacja ma pracować przewidywalnie przez lata: w biurach, lokalach usługowych, serwerowniach, warsztatach, budynkach z automatyką oraz wszędzie tam, gdzie jest sporo elektroniki. Osobny PE poprawia warunki pracy urządzeń, a osobny N ułatwia rozdzielenie prądów roboczych od ochronnych. To brzmi teoretycznie, ale w praktyce oznacza mniej fałszywych wyłączeń, czytelniejsze pomiary i mniej „duchów” w rozdzielnicy.

• Domy jednorodzinne - TN-S zwykle pojawia się po rozdziale PEN w rozdzielnicy głównej, więc daje dobry kompromis między kosztem a bezpieczeństwem.
• Biura i obiekty usługowe - duża liczba zasilaczy impulsowych i elektroniki lubi porządek w torze ochronnym.
• Obiekty z własnym transformatorem - tu TN-S jest szczególnie naturalny, bo można go zaprojektować od początku jako spójny system.
• Automatyka i instalacje sterowania - łatwiej ograniczyć zakłócenia i szybciej znaleźć miejsce usterki.
• Pomieszczenia techniczne i serwerowe - istotna jest stabilność ochrony i jednoznaczna praca zabezpieczeń.

Nie traktowałbym jednak TN-S jako uniwersalnej odpowiedzi na wszystko. W starszych budynkach czasem nie da się go wykonać bez większej przebudowy zasilania, a koszty rosną głównie przez dodatkowy przewód ochronny, aparaturę w rozdzielnicy i więcej pracy montażowej. Zysk jest realny, ale trzeba go rozumieć jako inwestycję w porządek instalacji, a nie magiczne rozwiązanie wszystkich problemów. Skoro wiemy już, gdzie ten układ ma sens, przejdźmy do samego wykonania.

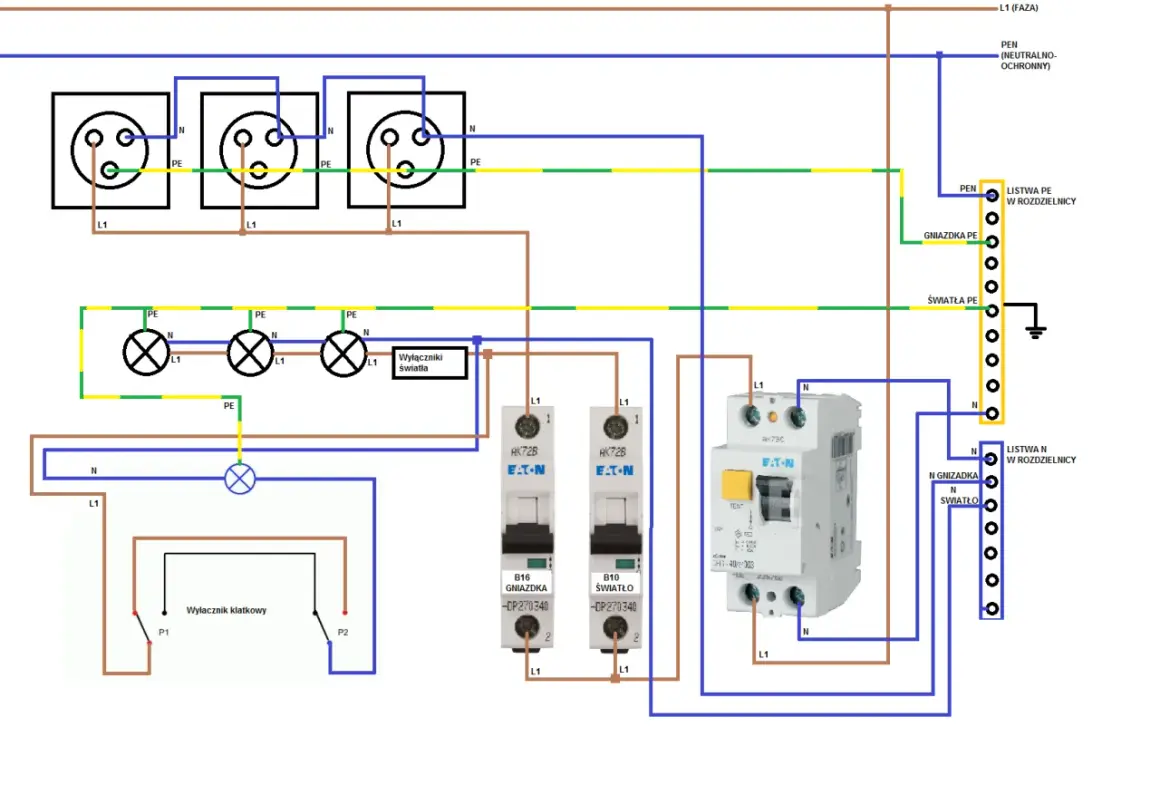

Jak poprawnie wykonać rozdział i rozprowadzenie obwodów

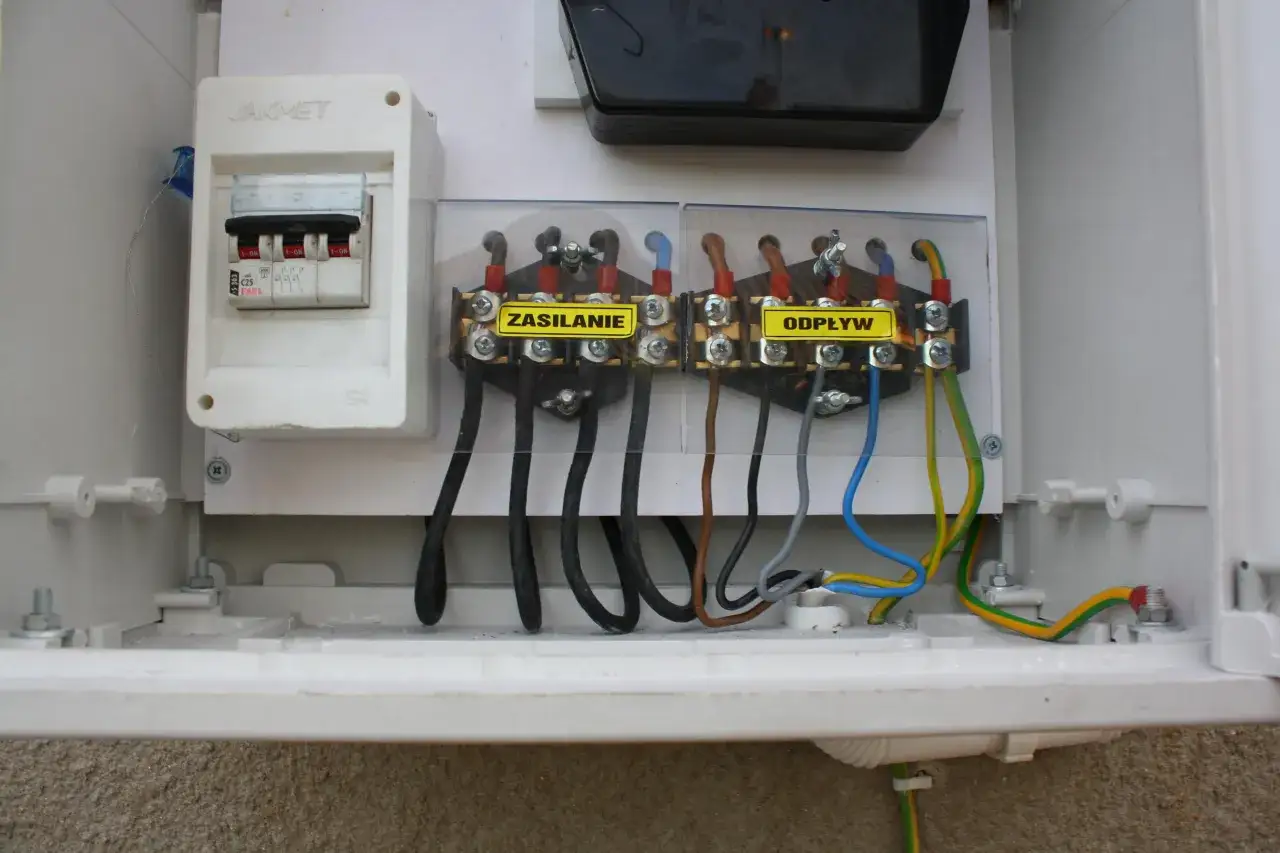

Przy wykonywaniu TN-S najważniejszy jest jeden moment: punkt rozdziału przewodu PEN na PE i N. Jeżeli instalacja jest zasilana jako TN-C-S, ten rozdział powinien być wykonany w sposób jednoznaczny, opisany i możliwie blisko początku instalacji odbiorczej. Od tego miejsca PE i N prowadzi się już osobno, bez ponownych mostków i bez improwizacji przy zaciskach.

1. Wyznacz główny punkt rozdziału i połącz go z główną szyną uziemiającą.
2. W rozdzielnicy przygotuj osobne szyny PE i N, fizycznie odseparowane od siebie.
3. Przewód PE połącz z GSU i wszystkimi wymaganymi połączeniami wyrównawczymi.
4. Przewód N prowadź wyłącznie jako tor roboczy, bez łączenia go z częścią ochronną za RCD.
5. Rozdziel obwody końcowe tak, aby każdy obwód miał jasny, opisany tor ochronny.
6. Zadbaj o oznaczenia żył, opis aparatów i dokumentację pomiarową po montażu.

Warto też pamiętać o praktyce montażowej, a nie tylko o schemacie. Szyny muszą mieć odpowiednią liczbę zacisków, połączenia powinny być mechanicznie solidne, a trasy przewodów możliwie krótkie i czytelne. Ja nie lubię rozdzielnic, w których PE i N są „gdzieś tam” wciśnięte razem, bo takie rozwiązania prawie zawsze kończą się problemami podczas pomiarów albo po pierwszej modernizacji. I właśnie pomiary prowadzą nas do ochrony przeciwporażeniowej.

Ochrona przeciwporażeniowa, RCD i czas wyłączenia

W układach TN bezpieczeństwo opiera się na samoczynnym wyłączeniu zasilania po zwarciu do części przewodzącej dostępnej. Mówiąc prościej: prąd uszkodzeniowy musi popłynąć tak, żeby zabezpieczenie zadziałało wystarczająco szybko. W praktyce sprawdza się to przez impedancję pętli zwarcia, a podstawowy warunek można zapisać jako Zs ≤ Uo / Ia. To nie jest ozdobna formułka, tylko sedno całej ochrony w TN.

W obwodach końcowych do 32 A i przy napięciu 230 V maksymalny czas wyłączenia wynosi zwykle 0,4 s, a dla obwodów rozdzielczych oraz obwodów o prądzie znamionowym powyżej 32 A dopuszcza się do 5 s. Te wartości nie są celem samym w sobie, tylko granicą, której instalacja nie powinna przekraczać. Jeśli nie da się ich osiągnąć zwykłym doborem zabezpieczeń, projekt trzeba skorygować, a nie udawać, że wszystko jest w porządku.

RCD bardzo pomaga w TN-S, bo osobny PE i N pozwalają mu działać przewidywalnie. Dla ochrony dodatkowej w gniazdach i wielu obwodach końcowych najczęściej stosuje się 30 mA, ale dobór typu i czułości zależy od odbiorników, selektywności oraz układu całej rozdzielnicy. Jedna rzecz jest absolutnie nie do negocjacji: po rozdziale nie wolno ponownie łączyć PE i N za wyłącznikiem RCD. Taki mostek psuje działanie ochrony i potrafi generować trudne do znalezienia błędy eksploatacyjne.

• Sprawdzam ciągłość przewodu PE w każdym obwodzie.
• Mierzę impedancję pętli zwarcia, bo ona pokazuje realną skuteczność ochrony.
• Testuję RCD przyciskami i pomiarem, nie tylko „na oko”.
• Kontroluję, czy N i PE są rozdzielone na właściwej stronie aparatury.

Gdy ta część jest zrobiona poprawnie, instalacja zaczyna zachowywać się przewidywalnie. Ale sama ochrona przeciwporażeniowa to nie wszystko, bo w nowoczesnych obiektach równie ważna jest odporność na przepięcia i poprawne połączenia wyrównawcze.

Ograniczniki przepięć i wyrównanie potencjałów w TN-S

W układzie TN-S bardzo dużo daje dobrze zrobione wyrównanie potencjałów. Ja traktuję je jako fundament, nie dodatek. Główna szyna uziemiająca łączy przewód ochronny, elementy metalowe, obce części przewodzące oraz inne wymagane połączenia, dzięki czemu napięcia nie „wędrują” po budynku w sposób przypadkowy. To szczególnie ważne tam, gdzie działa automatyka, elektronika i urządzenia wrażliwe na zakłócenia.

Ograniczniki przepięć dobiera się do układu sieci i do sposobu ochrony, a nie odwrotnie. W TN-S często stosuje się konfiguracje 4+0 albo 3+1, zależnie od aparatury, obecności RCD i oczekiwanego sposobu rozładowania energii. Najważniejsze jest jednak coś bardziej prozaicznego: połączenia do SPD muszą być krótkie, prowadzone bez zbędnych pętli i wykonane przekrojem zgodnym z kartą urządzenia. W praktyce dla ograniczników typu 1 często spotyka się 16 mm² Cu, a dla typu 2 6 mm² Cu, ale zawsze trzeba sprawdzić wymagania konkretnego producenta i warunki montażu.

To właśnie w tej sekcji widać, że TN-S nie jest tylko „ładniejszym schematem”. To układ, który dobrze znosi nowoczesne obciążenia, pod warunkiem że nie zepsuje się go na etapie rozdzielnicy. A tam błędy zdarzają się częściej, niż powinny.

Najczęstsze błędy przy wykonaniu TN-S

Najwięcej problemów widzę nie w samym projekcie, tylko w wykonaniu. Jeden źle zrobiony mostek albo luźny zacisk potrafi zepsuć całą logikę układu. Z mojego doświadczenia najbardziej kosztują błędy, które na pierwszy rzut oka wyglądają „niewinnie”.

• Ponowne łączenie PE i N za RCD - to błąd krytyczny, bo zaburza działanie ochrony.
• Jeden wspólny zacisk dla różnych torów - oszczędność pozorna, a później chaos przy serwisie.
• Brak czytelnego punktu rozdziału PEN - później nikt nie wie, gdzie kończy się TN-C, a zaczyna TN-S.
• Zbyt długie połączenia do SPD - ogranicznik działa gorzej, niż zakładał projekt.
• Pomijanie połączeń wyrównawczych - instalacja wygląda poprawnie, ale nie trzyma potencjałów tak, jak powinna.
• Brak pomiarów odbiorczych - bez nich nie ma pewności, że instalacja działa zgodnie z założeniami.

Do tego dochodzi jeszcze jeden, często bagatelizowany problem: nieczytelne oznaczenia. Jeśli po roku od montażu nie da się szybko odczytać, który tor jest PE, a który N, to w praktyce zaprojektowałem bałagan, a nie instalację. W dobrze zrobionym TN-S serwis powinien być prosty, bo prostota w elektryce zwykle oznacza większe bezpieczeństwo. Został jeszcze ostatni etap, czyli odbiór i kontrola gotowej instalacji.

Co sprawdzam przed odbiorem, żeby instalacja była naprawdę gotowa

Przed oddaniem instalacji zawsze patrzę na nią jak na system, a nie zbiór przewodów. Najpierw sprawdzam, czy rozdział PEN na PE i N jest wykonany w jednym, logicznym miejscu i czy nie ma późniejszych mostków. Potem weryfikuję ciągłość przewodów ochronnych, poprawność opisów oraz zgodność szyn i aparatów z projektem. To są podstawy, ale właśnie na nich najczęściej wychodzi jakość całego wykonania.

• ciągłość PE i połączeń wyrównawczych;
• impedancję pętli zwarcia;
• działanie RCD dla każdego chronionego obwodu;
• prawidłową separację N i PE za rozdziałem;
• dobór i podłączenie SPD do konkretnego układu sieci;
• oznaczenia, opisy i porządek w rozdzielnicy;
• zgodność z dokumentacją powykonawczą i protokołami pomiarów.

Jeśli obiekt ma własne źródło zasilania, agregat albo pracuje okresowo wyspowo, sprawdzam jeszcze zachowanie układu w tych stanach, bo tam potrafią wyjść rzeczy, których nie widać przy zwykłej pracy sieciowej. Dobrze wykonany układ TN-S nie robi wrażenia „na zdjęciu”, ale w eksploatacji odwdzięcza się czymś ważniejszym: przewidywalnością, prostszą diagnostyką i realnie lepszym bezpieczeństwem. I właśnie o to chodzi w instalacji, która ma działać latami, a nie tylko zaliczyć odbiór.
