W prostych i złożonych układach elektrycznych to właśnie rezystor decyduje, jak mocno ograniczyć prąd, gdzie zbić napięcie i jak uniknąć przegrzania elementów. Poniżej wyjaśniam, jak działa w obwodzie, jak czytać jego oznaczenia, jak dobrać wartość i moc oraz jakie błędy najczęściej psują cały układ. To wiedza przydatna zarówno przy naprawach, jak i przy montażu automatyki, oświetlenia czy prostych projektów elektronicznych.
Najważniejsze rzeczy, które warto wiedzieć przed montażem
- Element oporowy ogranicza prąd i pomaga ustawić właściwe napięcie w układzie.
- Najczęściej spotkasz wersje stałe, nastawne, precyzyjne i drutowe; różnią się zastosowaniem oraz odpornością na obciążenie.
- Wartość rozpoznasz z kodu paskowego albo nadruku SMD, ale trzeba też sprawdzić tolerancję i moc.
- Do prostych układów często wystarcza 1/4 W, lecz przy większym obciążeniu trzeba policzyć stratę mocy, a nie zgadywać.
- Najczęstsze problemy to zła wartość, za mała moc, pomiar w układzie i ignorowanie temperatury pracy.
Jak działa element oporowy w obwodzie
W praktyce ten element bierny robi jedną rzecz wyjątkowo dobrze: stawia kontrolowany opór przepływowi prądu. Dzięki temu można bezpiecznie zasilać diodę LED, ustawić poziom sygnału, zbudować dzielnik napięcia albo chronić wejście sterownika przed zbyt dużym prądem. Związek między napięciem, prądem i oporem opisuje prawo Ohma: U = I × R, a więc im większy opór, tym mniejszy prąd przy tym samym napięciu.
Na schematach elektrycznych taki element pojawia się jako prosty symbol oporu, więc umiejętność jego rozpoznania oszczędza czas przy czytaniu dokumentacji. Najważniejsze jest jednak to, że energia nie znika. Jeśli przez opornik płynie prąd, część energii zamienia się w ciepło. To dlatego dobór mocy jest równie ważny jak dobór samej wartości. Przy małych obciążeniach kilka miliwatów nie robi różnicy, ale przy większych prądach źle dobrany element zaczyna się grzać, zmienia parametry, a w końcu ulega uszkodzeniu.
W układach praktycznych opornik może działać jako ogranicznik prądu, dzielnik napięcia, pull-up albo pull-down, element pomiarowy lub tłumik sygnału. Ta wszechstronność sprawia, że spotkasz go niemal wszędzie: od prostego oświetlenia LED po sterowniki, moduły automatyki i drobną elektronikę serwisową. Kiedy wiesz już, jak pracuje, łatwiej zrozumieć, dlaczego występuje w tylu odmianach.
Jakie są najczęstsze rodzaje i czym się różnią
Dobór rodzaju zależy od tego, czy liczy się cena, precyzja, moc, stabilność temperaturowa czy możliwość regulacji. W instalacjach i prostych urządzeniach najczęściej nie wygrywa „najmocniejszy” model, tylko ten, który najlepiej pasuje do warunków pracy.
| Rodzaj | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Stały metalizowany | Układy sterowania, sygnałowe, LED | Dobra stabilność i sensowna cena | Nie da się go regulować |
| Stały węglowy | Proste, mniej wymagające aplikacje | Niska cena | Gorsza dokładność i większy dryft |
| Precyzyjny | Pomiar, automatyka, dzielniki referencyjne | Niska tolerancja i dobra powtarzalność | Droższy od wersji ogólnych |
| Drutowy | Zasilacze, obciążenia, układy mocy | Wyższa moc i odporność na nagrzewanie | Większy gabaryt, czasem indukcyjność |
| Nastawny | Regulacja, kalibracja, strojenie | Można zmieniać opór w locie | Nie nadaje się tam, gdzie wartość ma być stała |
| SMD | Płytki montowane powierzchniowo | Mały rozmiar i wygoda produkcyjna | Trudniejszy serwis ręczny |
W praktyce do prostych napraw i warsztatowych testów najczęściej wybieram wersje metalizowane, bo są przewidywalne i wystarczająco dokładne. Drutowe zostawiam tam, gdzie naprawdę trzeba odprowadzić ciepło, a nastawne tylko tam, gdzie regulacja ma sens. To prowadzi prosto do kolejnej kwestii: jak odczytać wartość bez zgadywania.
Jak odczytać wartość z kodu paskowego

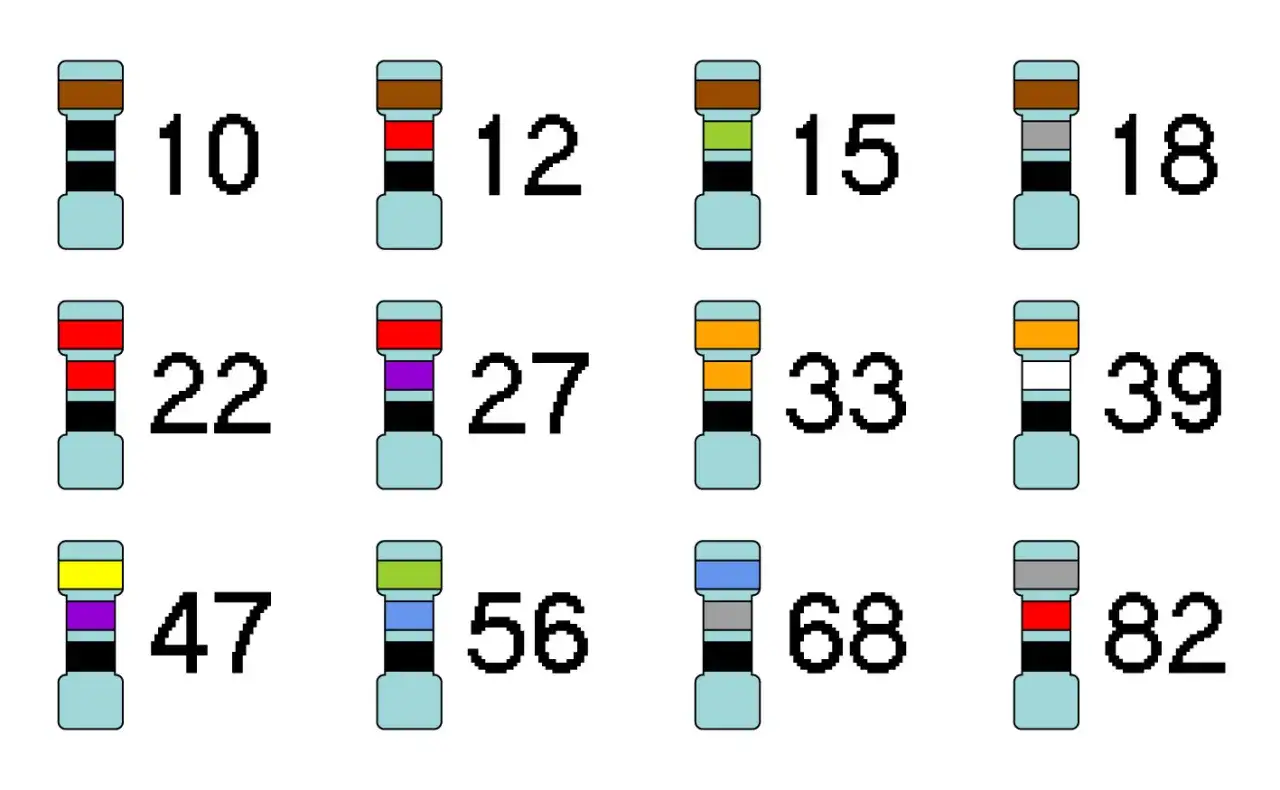

Na klasycznych elementach osiowych wartość zapisuje się kolorowymi paskami. Najczęściej spotkasz układ 4-paskowy: dwa pierwsze paski to cyfry, trzeci to mnożnik, a czwarty oznacza tolerancję. Przy wersjach 5- i 6-paskowych pojawia się dodatkowa cyfra albo parametr temperaturowy, ale zasada odczytu pozostaje podobna: czytasz od strony, gdzie pasek tolerancji jest odsunięty lub ma kolor złoty albo srebrny.
Najprostszy przykład to brązowy-czarny-czerwony-złoty, czyli 1 kΩ z tolerancją ±5%. Z kolei pomarańczowy-pomarańczowy-brązowy-złoty daje 330 Ω. To drobiazg, ale przy diodach, czujnikach i wejściach sterowników taka różnica decyduje, czy układ działa poprawnie, czy tylko „prawie poprawnie”.
| Kolor | Cyfra | Mnożnik | Tolerancja |
|---|---|---|---|
| Czarny | 0 | ×1 | - |
| Brązowy | 1 | ×10 | ±1% |
| Czerwony | 2 | ×100 | ±2% |
| Pomarańczowy | 3 | ×1 000 | - |
| Żółty | 4 | ×10 000 | - |
| Zielony | 5 | ×100 000 | ±0,5% |
| Niebieski | 6 | ×1 000 000 | ±0,25% |
| Fioletowy | 7 | ×10 000 000 | ±0,1% |
| Szary | 8 | ×100 000 000 | ±0,05% |
| Biały | 9 | ×1 000 000 000 | - |
| Złoty | - | ×0,1 | ±5% |
| Srebrny | - | ×0,01 | ±10% |
W części SMD zamiast pasków pojawiają się krótkie kody liczbowe. Zapis 103 oznacza 10 kΩ, a 472 to 4,7 kΩ. Jeśli widzisz oznaczenie 0R, chodzi o zworę o bardzo małym oporze, używaną tam, gdzie producent chce zachować jedną wspólną obudowę lub uprościć montaż. Gdy paski są wyblakłe albo kod jest nieczytelny, nie zgaduj. Najpewniejszy wynik daje pomiar po odseparowaniu elementu od reszty obwodu. Kiedy umiesz już odczytać wartość, można przejść do najważniejszego kroku: dobrania oporu i mocy do konkretnego zadania.
Jak dobrać odpowiednią wartość i moc
Dobór zaczyna się od pytania, co dokładnie chcesz osiągnąć. Jeśli ograniczasz prąd diody, liczysz na podstawie napięcia zasilania, spadku napięcia na diodzie i docelowego prądu. Jeśli budujesz dzielnik napięcia, patrzysz na wymagane napięcie wyjściowe i obciążenie wejścia. Jeśli pracujesz z sygnałem sterującym, liczy się nie tylko sama wartość, ale też tolerancja i stabilność temperatury. W precyzyjnych układach ważny bywa też współczynnik temperaturowy, czyli informacja, jak bardzo zmienia się opór wraz z temperaturą.
Najbardziej praktyczny wzór to ten na moc: P = U × I, a w wersji wygodnej do obliczeń także P = I2 × R lub P = U2 / R. W serwisie przyjmuję prostą zasadę: jeśli obliczona moc wynosi 0,08 W, biorę element na 0,25 W; jeśli wychodzi około 0,2 W, nie schodzę poniżej 0,5 W. Zapas 2x do 3x daje sensowną rezerwę termiczną i zmniejsza ryzyko dryftu parametrów.
Przykład jest prosty: dla diody zasilanej z 5 V, której spadek napięcia wynosi około 3 V, a prąd ma mieć 10 mA, obliczenie daje 200 Ω. W praktyce wybieram najbliższy wyższy standard, czyli 220 Ω, bo daje odrobinę bezpieczniejszy prąd i zwykle nie pogarsza widoczności świecenia.
| Zastosowanie | Typowa wartość | Typowa moc | Praktyczna uwaga |
|---|---|---|---|
| LED przy zasilaniu 5 V | 220-330 Ω | 0,25 W | Najczęściej wystarcza z dużym zapasem |
| Pull-up / pull-down | 4,7-10 kΩ | 0,125-0,25 W | Liczy się stabilność, nie moc |
| Dzielnik napięcia do wejścia pomiarowego | 1 kΩ-100 kΩ | 0,125-0,25 W | Dobierz tak, by nie obciążać źródła |
| Układ mocy lub obciążenie testowe | zależnie od celu | 0,5 W-5 W i więcej | Tu trzeba policzyć temperaturę pracy |
| Kalibracja i pomiar referencyjny | dokładnie dobrana wartość | zależnie od układu | Ważniejsza bywa tolerancja niż nominalny opór |
Jeśli chcesz prosty punkt startowy, trzymaj w warsztacie zestaw 100 Ω, 220 Ω, 330 Ω, 1 kΩ, 4,7 kΩ i 10 kΩ w wersji 0,25 W. To pokrywa większość drobnych napraw, testów i układów pomocniczych. Gdy znamy już zasady doboru, zostaje jeszcze jedna rzecz, która w praktyce psuje najwięcej projektów: błędy przy montażu i pomiarze.
Najczęstsze błędy przy montażu i pomiarze
- Wybór właściwej wartości bez sprawdzenia mocy. Element może mieć dobrą rezystancję, ale po prostu nie wytrzymać obciążenia.
- Odczytanie pasków od złej strony. Wtedy zamiast 330 Ω trafia do układu 33 kΩ albo odwrotnie, a objawy bywają mylące.
- Pomiar bez wylutowania. Inne gałęzie obwodu potrafią zafałszować wynik i dać pozornie „dobrą” wartość.
- Ignorowanie tolerancji. Przy 5% wszystko zwykle działa, ale w precyzyjnych dzielnikach, filtrach i układach odniesienia to już ma znaczenie.
- Praca bez zapasu temperaturowego. W zamkniętej obudowie, przy podwyższonej temperaturze otoczenia, parametry potrafią odpływać szybciej niż na stole testowym.
- Mieszanie oporników ogólnych z elementami precyzyjnymi. W torach pomiarowych i sterujących nie każdy model zachowuje się tak samo.
Najbardziej podstępny jest błąd ostatni, bo układ działa, tylko mniej stabilnie, niż powinien. Właśnie dlatego w elektronice serwisowej lubię upraszczać decyzję: do zwykłego ograniczania prądu wybieram model metalizowany, a do pomiaru sięgam po precyzyjny. Taki podział oszczędza czas i zmniejsza liczbę powrotów do usterki.
Co sprawdza się najlepiej w instalacjach i automatyce budynkowej
W budynkach i prostych systemach automatyki ten element spotyka się częściej, niż wielu osobom się wydaje: w oświetleniu LED, czujnikach, sterownikach rolet, modułach przekaźnikowych, centralach alarmowych i płytkach kontrolnych. Tu liczy się nie tylko wartość, ale też odporność na temperaturę, wibracje, wilgoć i łatwość serwisowania. W praktyce zwykle lepiej działa sprawdzony, przewidywalny element niż „najtańsza sztuka z zapasem”, którego parametry zmieniają się po kilku miesiącach.
Ja przy takich zastosowaniach zwracam uwagę na pięć rzeczy: tolerancję, moc, technologię wykonania, warunki pracy i sposób montażu. Do prostych układów sygnałowych wystarcza zwykle 1% lub 5%, ale w pomiarach i referencjach warto zejść niżej. W obudowach zamkniętych oraz w pobliżu zasilaczy lepiej dać większy zapas mocy, bo temperatura otoczenia potrafi zrobić większą różnicę niż sam nominalny prąd. Jeśli element ma być później wymieniany w terenie, wybieram wersję, którą da się łatwo odczytać i szybko zidentyfikować bez dodatkowych narzędzi.
Przydatny zestaw dla instalatora lub osoby od prostych napraw to kilka popularnych wartości w wersji metalizowanej 0,25 W oraz kilka sztuk 0,5 W do mniej oczywistych miejsc. Dzięki temu nie trzeba za każdym razem zamawiać pojedynczej sztuki ani zgadywać, czy dana wartość „jakoś przejdzie”. W praktyce właśnie taki mały, dobrze dobrany zapas robi największą różnicę między prowizorką a rozwiązaniem, które później da się spokojnie serwisować.
Jeśli chcesz dobrać opornik do konkretnego układu, zacznij od obliczenia prądu i mocy, a dopiero potem wybierz tolerancję i obudowę. W elektronice to zwykle nie nominalna wartość robi największą różnicę, tylko odpowiedni zapas i rozsądne dopasowanie do warunków pracy.
