Szklane wkładki topikowe wyglądają niepozornie, ale w praktyce to one często decydują o tym, czy elektronika zostanie uratowana po przeciążeniu, czy ulegnie większej awarii. W tym tekście porządkuję najważniejsze rodzaje bezpieczników szklanych, tłumaczę oznaczenia na kapslach i pokazuję, jak dobrać właściwy model do urządzenia bez zgadywania. To przyda się zarówno przy naprawie sprzętu, jak i przy doborze zabezpieczenia w prostych układach sterowania czy zasilania.
Najważniejsze rzeczy, które warto sprawdzić przed wymianą wkładki
- Rozmiar musi pasować dokładnie do oprawki, najczęściej spotkasz formaty 5x20 mm, 5x15 mm i 6,3x32 mm.
- Prąd znamionowy trzeba dobrać do urządzenia, a nie „na oko” do starego, przepalonego elementu.
- Charakterystyka ma znaczenie: szybka, zwłoczna albo bardzo szybka reaguje inaczej na przeciążenie i prąd rozruchowy.
- Napięcie i zdolność wyłączania powinny odpowiadać realnym warunkom pracy obwodu.
- Wkładka szklana nie zawsze jest najlepszym wyborem tam, gdzie występują duże udary prądowe lub wysoki prąd zwarciowy.
Co naprawdę oznacza bezpiecznik szklany

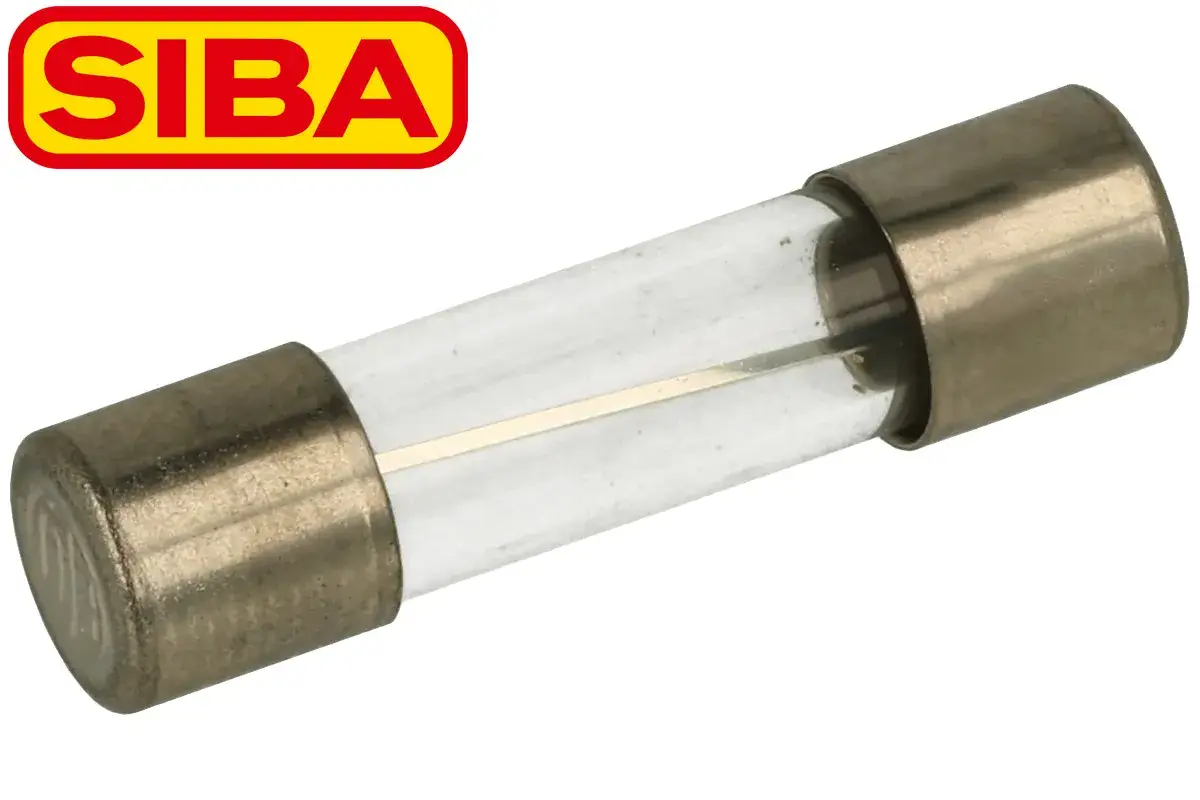

Bezpiecznik szklany to po prostu wkładka topikowa zamknięta w przezroczystej rurce. W środku znajduje się cienki element topikowy, który przepala się po przekroczeniu dopuszczalnego prądu i przerywa obwód. Przez szkło łatwo ocenić, czy wkładka jest spalona, co w serwisie i na montażu bywa wygodne, ale sama przezroczystość nie mówi jeszcze nic o jakości ochrony.
Ja patrzę na takie bezpieczniki przede wszystkim jak na ochronę dla małych i średnich obwodów elektronicznych: zasilaczy, mierników, prostych modułów automatyki, sprzętu audio, urządzeń warsztatowych czy sterowników. To nie jest zamiennik zabezpieczeń instalacji budynkowej. Jeśli w obwodzie pojawiają się duże prądy zwarciowe albo bardzo wysokie energie uszkodzenia, szkło bywa zbyt słabą odpowiedzią i lepiej sprawdza się rozwiązanie o większej zdolności wyłączania, często ceramiczne.
W praktyce najważniejsze jest więc nie samo szkło, ale to, jaką ma charakterystykę, jaki rozmiar i jaką zdolność wyłączania. Kiedy to już rozróżnisz, łatwiej przejść od ogólnej definicji do konkretnych formatów, które spotyka się najczęściej.
Najczęściej spotykane formaty i ich zastosowania
Jeśli chodzi o gabaryty, rynek jest dość przewidywalny. W praktyce dominują trzy grupy, a każda z nich pojawia się w trochę innych urządzeniach. Długość i średnica są ważne, bo bezpiecznik musi mechanicznie pasować do oprawki, ale też dlatego, że często idą w parze z określonym zakresem zastosowań.
| Format | Jak bywa oznaczany | Gdzie spotykam go najczęściej | Na co zwrócić uwagę |
|---|---|---|---|
| 5x20 mm | 5x20, 5 mm x 20 mm | Zasilacze, mierniki, małe urządzenia RTV, prostsza automatyka, moduły sterujące | To najpopularniejszy format w elektronice użytkowej, ale trzeba dobrać też typ zadziałania |
| 5x15 mm | 5x15, 5 mm x 15 mm | Kompaktowe układy, starsze urządzenia, małe oprawki w sprzęcie o ograniczonej przestrzeni | Łatwo pomylić z 5x20 mm, a różnica długości ma znaczenie przy montażu |
| 6,3x32 mm | 1/4" x 1 1/4", 3AG, 6.3x32 | Sprzęt audio, starsza aparatura, zasilanie o większym poborze, niektóre urządzenia serwisowe | To większy format, często wybierany tam, gdzie oprawka i konstrukcja pozwalają na szerszy margines pracy |
W serwisie najczęściej widzę właśnie 5x20 mm, bo ten format stał się czymś w rodzaju domyślnego standardu dla wielu urządzeń europejskich. Z kolei 6,3x32 mm nadal mocno trzyma się w starszych konstrukcjach i sprzęcie, który projektowano z myślą o większej mechanicznej solidności oprawki. Sama długość i średnica nie wystarczają jednak do poprawnego doboru, bo równie ważne jest to, jak wkładka reaguje na przeciążenie.
Jak czytać oznaczenia na kapslu i rozumieć charakterystykę

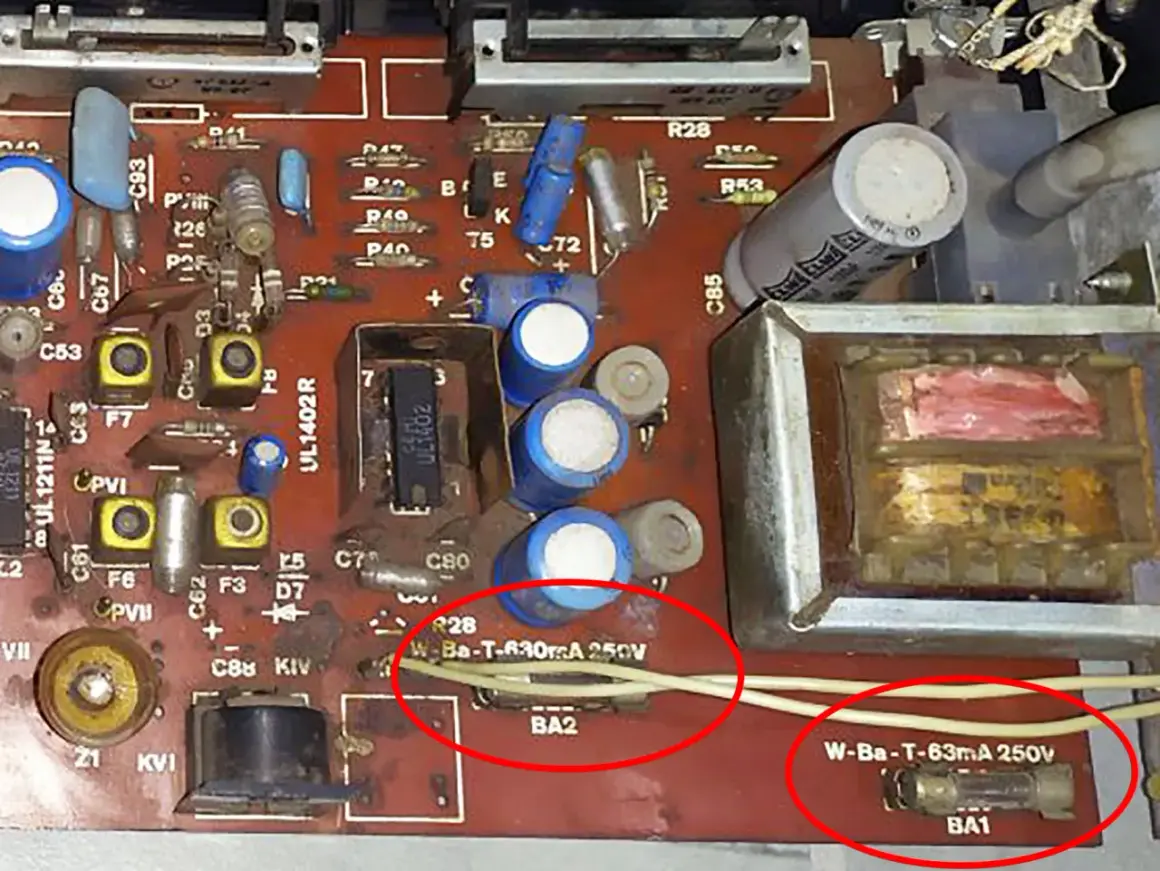

Na szklanej wkładce zwykle znajdziesz zapis, który mówi o prądzie, napięciu i charakterystyce pracy. To właśnie tutaj łatwo o pomyłkę, bo dwie wkładki o tym samym amperażu mogą zachowywać się zupełnie inaczej. Jedna przepali się natychmiast, druga wytrzyma chwilowy udar przy starcie urządzenia.
| Oznaczenie | Co oznacza | Praktyczny sens |
|---|---|---|
| F | Fast-acting, czyli szybka | Dobra do obwodów bez dużych prądów rozruchowych |
| FF | Very fast, bardzo szybka | Przydaje się tam, gdzie elektronika jest wrażliwa na nawet krótkie przeciążenie |
| T | Time-delay, zwłoczna | Lepsza przy transformatorach, zasilaczach, silnikach i urządzeniach z prądem rozruchowym |
| TT | Very slow, bardzo zwłoczna | Stosowana rzadziej, gdy start obwodu generuje wyraźny i dłuższy impuls prądowy |
| L | Low breaking capacity, czyli niska zdolność wyłączania | To ważny sygnał, że wkładka nie jest przeznaczona do bardzo wysokich prądów zwarciowych |
Dobry przykład to zapis typu T2AL250V. Odczytuję go tak: wkładka jest zwłoczna, ma prąd znamionowy 2 A, niską zdolność wyłączania i napięcie znamionowe 250 V. Taki zapis od razu pokazuje, że nie chodzi tylko o ampery, ale o cały zestaw parametrów. W praktyce warto też pamiętać, że niektóre serie mają własne oznaczenia producenta, więc zawsze sprawdzam kartę katalogową, jeśli opis jest niejednoznaczny.
Jeśli urządzenie ma duży prąd startowy, wybór „szybkiej” wkładki często kończy się niepotrzebnym przepalaniem. Gdy wiem już, jaki typ reagowania jest potrzebny, przechodzę do wyboru pod konkretne urządzenie i jego warunki pracy.
Jak dobrać wkładkę do urządzenia bez zgadywania
Przy doborze bezpiecznika idę zawsze tą samą ścieżką, bo to ogranicza pomyłki. Największy błąd początkujących polega na tym, że patrzą wyłącznie na amperaż, a ignorują resztę parametrów. Tymczasem bezpiecznik o „dobrym” prądzie, ale złej charakterystyce, potrafi być równie problematyczny jak element całkowicie niepasujący.
- Sprawdzam napięcie pracy obwodu. Bezpiecznik musi mieć napięcie znamionowe równe albo wyższe od napięcia układu. W elektronice często spotyka się 125 V lub 250 V AC, ale nie zakładam tego z automatu.
- Odczytuję prąd znamionowy z urządzenia lub dokumentacji. Jeśli stara wkładka jest spalona i nadruk jest nieczytelny, nie podnoszę amperażu „na próbę”.
- Dopasowuję charakterystykę do obciążenia. Do zasilaczy impulsowych, transformatorów i silników zwykle lepiej pasuje wariant zwłoczny, bo wytrzymuje krótkie udary przy rozruchu.
- Porównuję wymiary. 5x20 mm nie jest tym samym co 5x15 mm, nawet jeśli na pierwszy rzut oka wyglądają podobnie.
- Sprawdzam zdolność wyłączania. To parametr, który mówi, jaki prąd zwarciowy wkładka jest w stanie bezpiecznie przerwać. W małych szklanych modelach nie zakładam dużego marginesu bez sprawdzenia producenta.
- Oceniając zastosowanie, patrzę też na konstrukcję oprawki. Jeżeli układ przewiduje większe obciążenia lub trudniejsze warunki zwarciowe, szkło może nie być właściwym wyborem.
Najbardziej praktyczna zasada brzmi: nie dobiera się bezpiecznika wyłącznie „po amperach”. Dwa elementy 2 A mogą zachowywać się inaczej, bo jeden jest szybki, a drugi zwłoczny. W realnym serwisie to właśnie różnica między poprawną naprawą a kolejnym przepaleniem po kilku sekundach pracy. Na tym etapie najłatwiej uniknąć kosztownej pomyłki, ale wciąż są błędy, które powtarzają się zaskakująco często.
Najczęstsze błędy przy wymianie, które robią więcej szkody niż pożytku
Wymiana szklanej wkładki bywa traktowana jak prosta formalność, a potem okazuje się, że urządzenie znowu nie działa albo pracuje bez realnej ochrony. Z mojego doświadczenia wynika, że problem prawie zawsze leży w jednym z kilku powtarzalnych błędów.
- Wkładanie bezpiecznika o wyższym amperażu. To najgorsza „naprawa z rozpędu”. Nie wzmacnia urządzenia, tylko przesuwa granicę zadziałania ochrony.
- Zmiana szybkiego na zwłoczny bez analizy obciążenia. Taki ruch może sprawić, że uszkodzenie zostanie wykryte za późno.
- Ignorowanie zdolności wyłączania. W obwodzie z wysokim prądem zwarciowym wkładka o zbyt małej zdolności wyłączania może nie zabezpieczyć układu tak, jak powinna.
- Mylenie rozmiaru 5x15 mm z 5x20 mm. To wygląda jak drobiazg, ale w praktyce często uniemożliwia prawidłowe osadzenie elementu.
- Stosowanie szkła tam, gdzie producent przewidział ceramikę. Jeżeli urządzenie pracuje przy dużych udarach lub w trudniejszych warunkach, przezroczysta rurka nie zawsze jest najlepszym rozwiązaniem.
- Zakładanie, że nowa wkładka rozwiąże usterkę. Jeśli bezpiecznik przepala się ponownie, to zwykle znak, że trzeba znaleźć przyczynę po stronie obwodu, a nie tylko wymieniać element w kółko.
Warto też pamiętać o jeszcze jednej rzeczy: szklana obudowa ułatwia kontrolę wzrokową, ale nie zastępuje pomiaru. Jeżeli coś przepala się regularnie, sprawdzam pobór prądu, stan zasilacza, elementy startowe i ewentualne zwarcia w torze obciążenia. Sama wymiana wkładki bez tej diagnostyki daje tylko krótkotrwały efekt.
Co warto zapamiętać przed zakupem i wymianą
Jeżeli miałbym zostawić tylko kilka praktycznych wskazówek, to powiedziałbym tak: najpierw dopasuj rozmiar, potem charakterystykę, a dopiero na końcu sam prąd znamionowy. W szklanych wkładkach te trzy elementy są równie ważne, bo każdy z nich wpływa na to, czy zabezpieczenie zadziała wtedy, kiedy powinno.
W warsztacie dobrze sprawdza się trzymanie zapasu najczęściej używanych formatów, ale tylko wtedy, gdy są opisane czytelnie: 5x20 mm, 1 A lub 2 A, szybkie albo zwłoczne, z odpowiednim napięciem. Dzięki temu nie trzeba zgadywać przy każdej wymianie. A jeśli urządzenie regularnie przepala bezpiecznik, traktuję to jako sygnał diagnostyczny, nie jako zaproszenie do montowania „mocniejszej” wkładki.
Właśnie dlatego przy bezpiecznikach szklanych liczy się nie tylko sam typ obudowy, lecz przede wszystkim właściwe odczytanie oznaczeń i zrozumienie warunków pracy obwodu. To niewielki element, ale od jego doboru zależy znacznie więcej, niż na pierwszy rzut oka widać.
