W elektryce i elektronice to właśnie moc decyduje, jak szybko urządzenie zamienia energię na ciepło, światło albo ruch. Ten parametr pomaga odróżnić sprzęt, który działa tylko „na papierze”, od takiego, który realnie uciągnie obciążenie w domu, warsztacie czy na budowie. Poniżej rozbijam temat na proste zasady: jednostki, wzory, różnice między prądem stałym i przemiennym oraz praktyczne błędy, których sam pilnuję przy doborze urządzeń.
Najważniejsze liczby i zasady, które warto mieć pod ręką
- Waty i kilowaty opisują tempo przekazywania energii, a kilowatogodzina mówi o zużyciu w czasie.
- W obwodach oporowych najczęściej liczę ze wzoru P = U × I, a z oporu także z P = U² / R lub P = I² × R.
- W prądzie przemiennym dochodzi cosφ, więc sama wartość w watach nie zawsze wystarcza do oceny obciążenia.
- Przy doborze przewodów, zabezpieczeń i zasilaczy patrzę nie tylko na etykietę, ale też na prąd, rozruch i zapas.
- Najczęstszy błąd to mylenie chwilowego poboru z energią oraz traktowanie tabliczki znamionowej jak gwarancji pracy bez rezerwy.

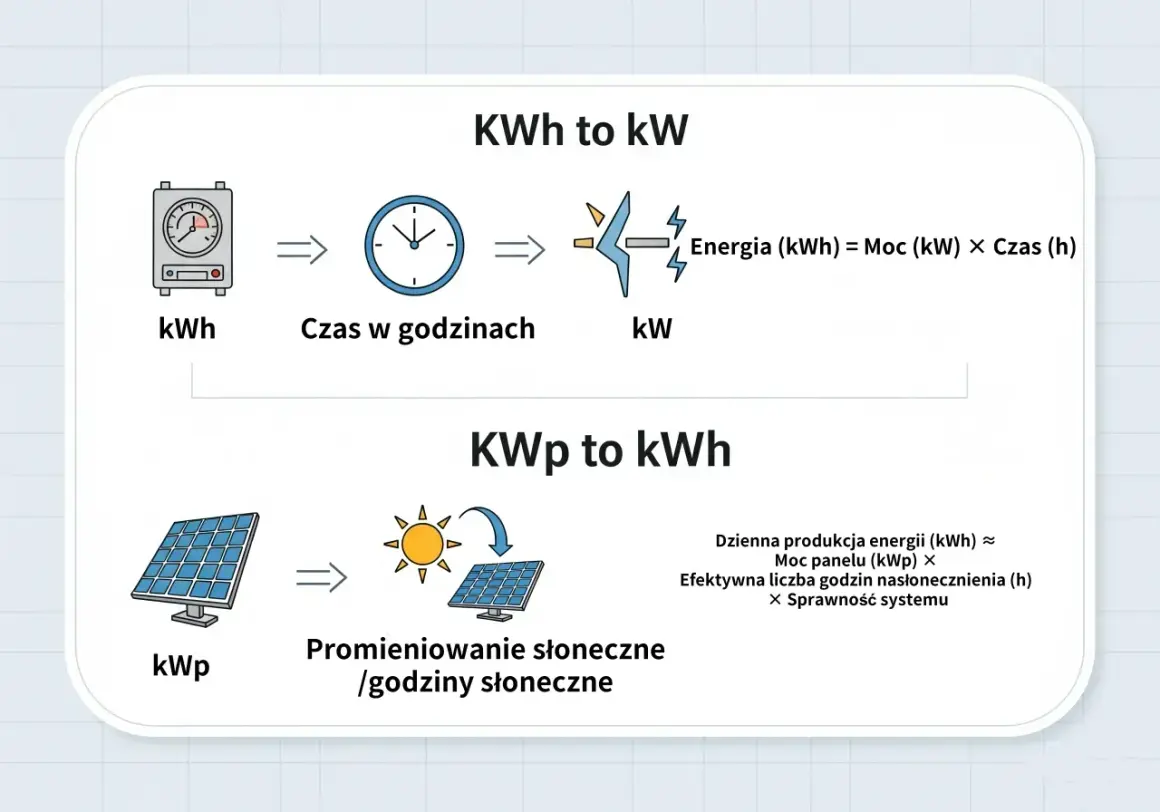

Jak czytać waty, kilowaty i kilowatogodziny
Jak przypomina NIST, wat jest jednostką SI dla tej wielkości, a EIA używa watów i kilowatów do praktycznego opisu energii elektrycznej. Jeden wat to 1 dżul na sekundę, więc 1000 W = 1 kW. Dla czytelnika najważniejsze jest jednak rozróżnienie między chwilowym poborem a łącznym zużyciem.
Przykład jest prosty: grzejnik 2 kW pracujący przez 30 minut zużyje 1 kWh energii, a ten sam grzejnik włączony na 15 minut pobierze 0,5 kWh. To właśnie dlatego rachunek za prąd nie zależy wyłącznie od samej mocy urządzenia, ale także od czasu jego pracy. W praktyce patrzę więc na dwa pytania: ile sprzęt bierze teraz i ile weźmie po godzinie, dwóch albo całym dniu.
| Jednostka | Co opisuje | Praktyczny przykład |
|---|---|---|
| W | Chwilowe tempo przekazywania energii | LED 8 W, ładowarka 65 W |
| kW | To samo, tylko w większej skali | Grzejnik 2 kW, czajnik 2,2 kW |
| Wh / kWh | Energia zużyta w czasie | 2 kW przez 30 min = 1 kWh |
| VA | Obciążenie widziane przez sieć | Zasilacz, UPS, silnik |
Sama etykieta nie wystarcza jednak do oceny obciążenia obwodu, więc dalej pokazuję, jak policzyć prąd i dobrać zabezpieczenie.
Jak policzyć obciążenie w obwodzie stałym

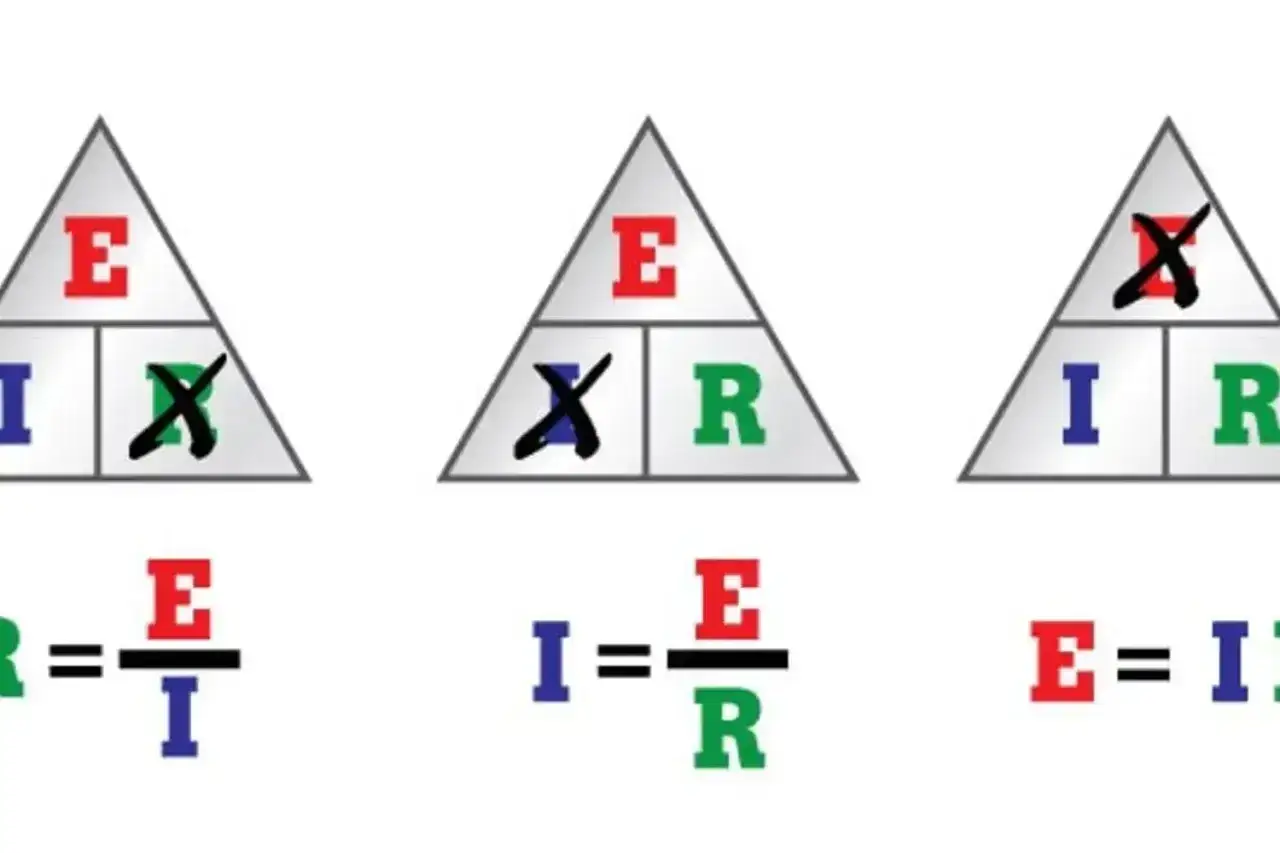

W obwodach stałych i w odbiornikach oporowych trzymam się prostych zależności: P = U × I, P = U² / R oraz P = I² × R. To wystarcza do grzałek, żarówek, wielu taśm LED i części zasilaczy, ale tylko wtedy, gdy znam rzeczywiste napięcie i wiem, że układ pracuje w warunkach zbliżonych do znamionowych.
Najprościej liczy się prąd z przekształcenia I = P / U. Dla czajnika 2200 W podłączonego do 230 V wychodzi około 9,6 A, dla grzejnika 1500 W około 6,5 A, a dla taśmy LED 24 V o mocy 72 W około 3 A. Widzisz od razu, że ten sam zapis w watach oznacza zupełnie inne wymagania po stronie przewodów i zasilania.
Przy 230 V i zabezpieczeniu 16 A teoretyczna granica to około 3,7 kW, ale ja nie planuję obwodu dokładnie pod sufit. Jeśli sprzęt ma pracować długo, zostawiam zapas, bo grzeją się przewody, połączenia i sam osprzęt. Gdy w grę wchodzą silniki, transformatory albo zasilacze impulsowe, trzeba dołożyć jeszcze jedną warstwę: zachowanie prądu przemiennego.
Co zmienia prąd przemienny i dlaczego sama liczba watów nie wystarcza
W układach AC napięcie i prąd zmieniają się w czasie, więc patrzę nie tylko na wynik końcowy, ale też na przesunięcie fazowe między nimi. Z tego powodu przy silnikach, transformatorach i wielu zasilaczach pojawiają się trzy wielkości: część użyteczna, część związana z polem oraz wartość pozorna. Dla instalatora liczy się zwłaszcza ta ostatnia, bo to ona obciąża przewody, zabezpieczenia i źródła zasilania.
| Wielkość | Co opisuje | Gdzie ma znaczenie |
|---|---|---|
| Część użyteczna (P) | Energia zamieniana w ciepło, ruch lub światło | Rachunek i realna praca urządzenia |
| Część związana z polem (Q) | Energia krążąca między źródłem a elementami indukcyjnymi lub pojemnościowymi | Silniki, transformatory, dławiki |
| Wartość pozorna (S) | To, co „widzi” sieć | Kable, UPS, agregaty, falowniki |
| cosφ | Jak dużo poboru trafia do części użytecznej | Dobór i ocena instalacji |
Dla jednofazowych odbiorników zapisuję to tak: P = U × I × cosφ, a S = U × I. W instalacjach trójfazowych dochodzi zależność P ≈ √3 × U × I × cosφ. Jeśli cosφ jest bliski 1, wzory upraszczają się; jeśli spada, prąd rośnie szybciej niż realna użyteczność sprzętu. W praktyce grzałka czy czajnik zwykle są proste do oceny, ale silnik pompy, kompresor albo transformator już nie.
To dlatego przed zakupem zasilacza albo agregatu nie patrzę wyłącznie na W, tylko sprawdzam też napięcie, prąd i charakter obciążenia.
Jak ocenić urządzenie i instalację przed podłączeniem
Na tabliczce znamionowej szukam nie jednego numeru, ale całego zestawu informacji: napięcia, prądu, rodzaju zasilania AC/DC, czasu pracy ciągłej, a czasem także cosφ albo sprawności. Jeśli widzę tylko 230 V i 2000 W, przeliczam prąd: około 8,7 A. Jeśli to sprzęt z silnikiem, zakładam rozruchowy skok poboru i nie planuję pracy na granicy zabezpieczenia.
Daj zasilaczowi realny zapas
W elektronice stosuję prostą zasadę: obciążenie ciągłe nie powinno zjadać całej rezerwy. Dla LED-ów, routerów, monitoringu czy automatyki sensowny bywa zapas rzędu 20–30 procent, bo temperatura, spadki napięcia i starzenie komponentów realnie obniżają komfort pracy. Zasilacz 100 W do obciążenia 95 W wygląda dobrze tylko na papierze.
Przeczytaj również: Przewód ochronny - Jak go rozpoznać i uniknąć groźnych błędów?
Porównaj prąd z możliwościami obwodu
| Prąd przy 230 V | Przybliżony pobór przy cosφ bliskim 1 |
|---|---|
| 10 A | 2,3 kW |
| 16 A | 3,7 kW |
| 20 A | 4,6 kW |
To wartości orientacyjne dla odbiorników oporowych. W warsztacie i na budowie patrzę jeszcze na długość przewodu, bo spadek napięcia i grzanie połączeń potrafią zjeść część rezerwy. Gdy te liczby zaczynają się rozjeżdżać z praktyką, zwykle winne są te same powtarzalne błędy.
Najczęstsze pomyłki przy ocenie obciążenia
- Mylenie kilowatów z kilowatogodzinami. Pierwsze mówią o chwilowym poborze, drugie o energii zużytej w czasie.
- Liczenie wszystkich odbiorników tak, jakby działały jednocześnie. W kuchni, warsztacie i rozdzielni to jeden z najczęstszych błędów planistycznych.
- Ignorowanie rozruchu silnika. Kompresor, pompa albo elektronarzędzie potrafią przez chwilę pobrać dużo więcej niż wynika z tabliczki.
- Pomijanie sprawności zasilacza. Jeśli urządzenie ma 90 procent sprawności, to 100 W na wyjściu oznacza około 111 W poboru z sieci.
- Zakładanie, że przedłużacz, listwa i gniazdo poradzą sobie tak samo dobrze jak stałe okablowanie. W praktyce połączenia i jakość osprzętu mają znaczenie równie duże jak sama liczba watów.
Po odfiltrowaniu tych błędów zostaje najważniejsze pytanie: co sprawdzam, żeby instalacja była jednocześnie bezpieczna i rozsądna kosztowo?
Co sprawdzam, żeby instalacja działała bezpiecznie i bez niepotrzebnych strat
W praktyce patrzę na trzy rzeczy: przewidywany prąd, charakter pracy odbiornika i zapas w źródle zasilania. Dla urządzeń grzejnych i oporowych kluczowa jest stabilność obciążenia, dla silników rozruch, a dla elektroniki sprawność przetwarzania oraz chłodzenie. W każdym z tych przypadków wysoka wartość na etykiecie nie jest sama w sobie zaletą, jeśli nie pasuje do obwodu.
- Do długiej pracy lepiej nadają się obwody z zapasem niż te dobrane „na styk”.
- Przy odbiornikach o dużym starcie rozruchowym warto przewidzieć osobny obwód lub osobne zabezpieczenie.
- W instalacjach trójfazowych rozkładam odbiory na fazy, żeby nie przeciążać jednej.
- Gdy dokumentacja jest niepełna, wolę pomiar watomierzem albo miernikiem cęgowym niż zgadywanie na podstawie opisu marketingowego.
Jeżeli mam wybrać tylko jedną zasadę, to jest nią ta: nie oceniaj urządzenia po jednym numerze z opakowania. Patrz na sposób pracy, realny prąd, rezerwę i to, czy odbiornik będzie działał chwilowo, czy bez przerwy. To podejście zwykle oszczędza i pieniądze, i kłopoty z instalacją.
